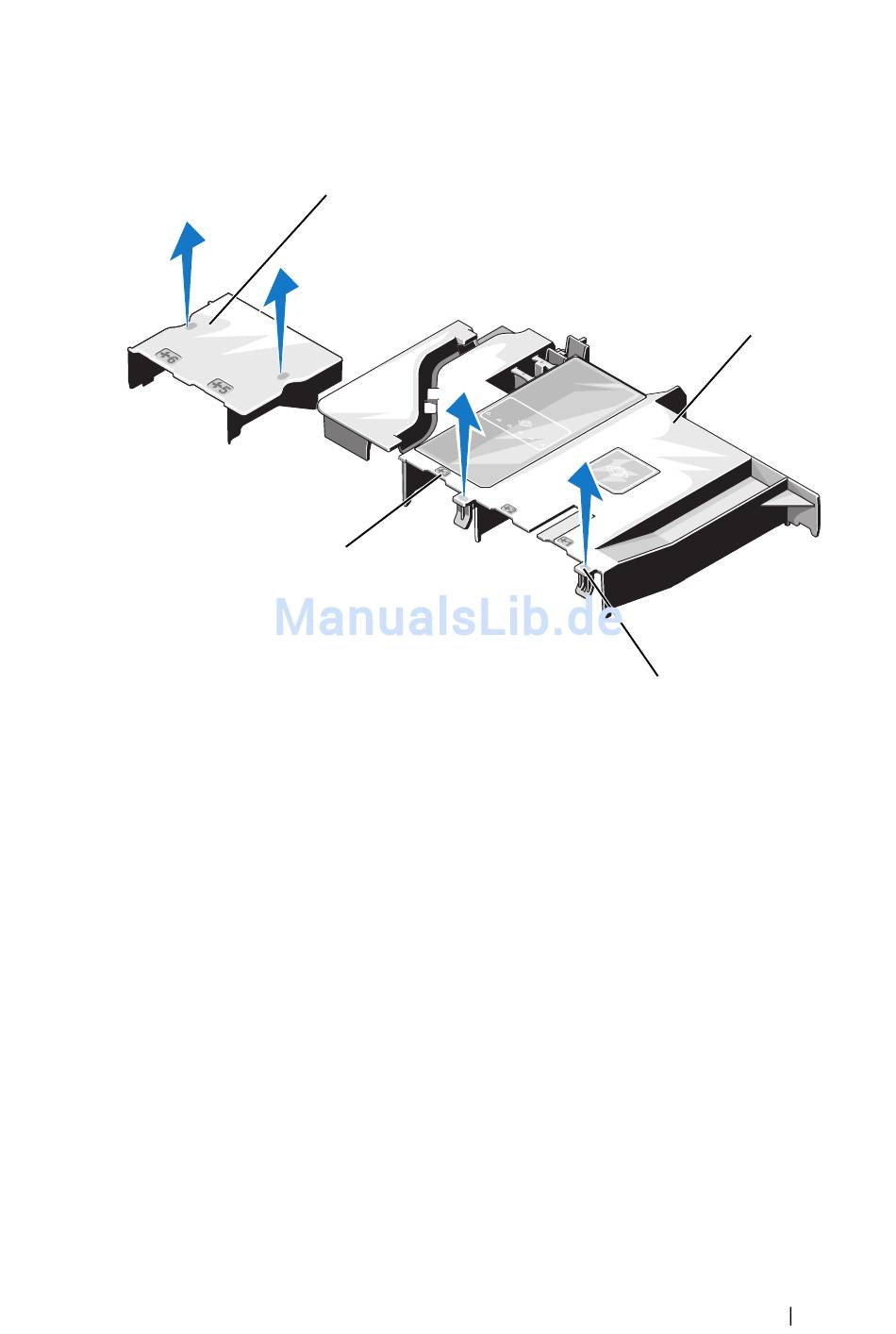

Abbildung 3-13. Kühlgehäuse installieren und entfernen
1 Luftstromverkleidung für
Leistungsverteilungsplatine
3 Vorsprünge (2)
Installieren des Kühlgehäuses
1 Richten Sie das Kühlgehäuse mit den nummerierten Lüfterschächten als
Orientierungshilfe aus.
2 Richten Sie die Stützen des Kühlgehäuses mit den Öffnungen in der
Systemplatine aus.
3 Drücken Sie das Kühlgehäuse nach unten, bis alle Kanten mit der
Systemplatine verbunden sind.
4 Schließen Sie das System. Siehe „Öffnen und Schließen des Systems" auf
Seite 94.
1
4
2
4
Installieren von Systemkomponenten
3
Kühlgehäuse der Systemplatine
Nummer des Lüfterschachts
