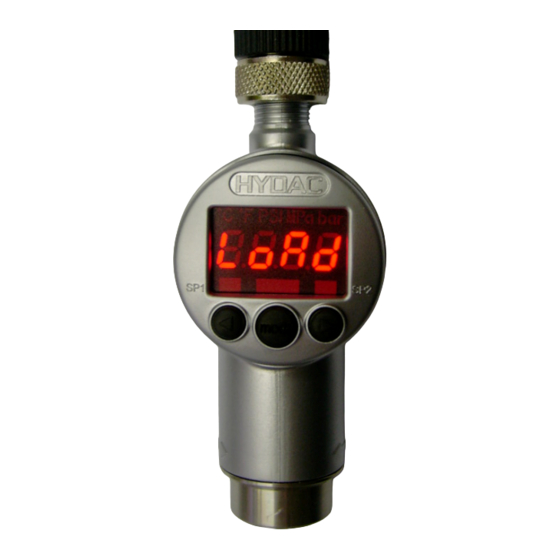

HYDAC HPG 3000 Benutzerhandbuch

Programmiergerät
Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
HYDAC Programmiergerät
HPG 3000-000
Benutzerhandbuch
Release 1.01
Mat.nr.: 669716
Stand: 24.11.05

Kapitel

loading

Verwandte Anleitungen für HYDAC HPG 3000

Inhaltszusammenfassung für HYDAC HPG 3000

  • Seite 1 HYDAC Programmiergerät HPG 3000-000 Benutzerhandbuch Release 1.01 Mat.nr.: 669716 Stand: 24.11.05...

  • Seite 2: Inhaltsverzeichnis

    Benutzerhandbuch HYDAC Programmiergerät “HPG 3000-000“ 24.11.2005 User Manuel HYDAC Programming unit “HPG 3000-000“ INHALT 1. Funktionen des HPG 3000 2. Bedienelemente des HPG 3000 3. Anschluss EDS 410 an HPG 3000 4. Schaltpunkteinstellungen 4.1 Schaltpunkteinstellung 4.2 Hystereseeinstellung 4.3 Schaltrichtung 4.4 Einschaltverzögerung 4.5 Ausschaltverzögerung...

  • Seite 3: User Manuel Hydac Programming Unit "Hpg

    Benutzerhandbuch HYDAC Programmiergerät “HPG 3000-000“ 24.11.2005 User Manuel HYDAC Programming unit “HPG 3000-000“ Sicherheitshinweis: Überprüfen Sie vor der Inbetriebnahme den ordnungsgemäßen Zustand des Gerätes sowie des mitgelieferten Zubehörs. Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienanleitung und stellen Sie sicher, ob das Gerät für Ihre Anwendung geeignet ist.

  • Seite 4: Funktionen Des Hpg 3000

    Tasten zur Einstellung der Schaltpunkte, Rückschaltpunkte und Zusatzfunktionen 3. Anschluss EDS 410 an HPG 3000 Das HPG 3000 ist über das im Lieferumfang enthaltene Verbindungskabel ZBE 30-02 an den EDS 410 anzuschließen. Nach dem Einschalten der Versorgungsspannung zeigt das Gerät kurz “HPG” an.

  • Seite 5: Schaltpunkteinstellungen

    User Manuel HYDAC Programming unit “HPG 3000-000“ 4. Schaltpunkteinstellungen Mit dem HPG 3000 können im Änderungsmenue die Schaltpunkteinstellungen des EDS 410 eingelesen, geändert und wieder in den EDS 410 zurückgeschrieben werden. Da im Programmiergerät keine Werte gespeichert werden können, müssen zuerst nach jedem erfolgtem Zuschalten der Spannungsversorgung, die Daten des EDS 410 in das Programmiergerät...

  • Seite 6: Hystereseeinstellung

    Benutzerhandbuch HYDAC Programmiergerät “HPG 3000-000“ 24.11.2005 User Manuel HYDAC Programming unit “HPG 3000-000“ 4.2 Hystereseeinstellung Zum Schaltausgang wird eine Hysterese eingestellt. Der Schaltausgang schaltet zurück wenn der Rückschaltpunkt unterschritten wurde. Der Rückschaltpunkt wird durch die eingestellte Hysterese bestimmt (Rückschaltpunkt = Schaltpunkt minus Hysterese).

  • Seite 7: Fehlermeldungen

    Benutzerhandbuch HYDAC Programmiergerät “HPG 3000-000“ 24.11.2005 User Manuel HYDAC Programming unit “HPG 3000-000“ 5. Fehlermeldungen Sind die Schaltpunkt- und Hystereseeinstellungen so getätigt, dass der resultierende Rück- schaltpunkt nicht mehr im erlaubten Einstellbereich liegt, so wird die Fehlermeldung “Er.01” angezeigt. Die Einstellungen für den Schaltpunkt und der Hysterese sind zu korrigieren.
  • Seite 8 Benutzerhandbuch HYDAC Programmiergerät “HPG 3000-000“ 24.11.2005 User Manuel HYDAC Programming unit “HPG 3000-000“ 6. HPG 3000 - Ablaufdiagramm Nach dem Verbinden des HPG 3000 mit dem EDS 410 ist die Spannungsversorgung zuzuschalten. Danach kann wie dargestellt durch die entsprechenden Menues geblättert werden. HYDAC...

  • Seite 9: Hpg 3000 Ablaufdigramm

    Benutzerhandbuch HYDAC Programmiergerät “HPG 3000-000“ 24.11.2005 User Manuel HYDAC Programming unit “HPG 3000-000“ mode mode mode mode mode mode 7. Anschlußbild Anschluss des programmierbaren Druckschalters EDS 410 an das HYDAC Programmiergerät HPG 3000: Comport 1 HPG 3000 EDS 410 Comport 2...

  • Seite 10: Technische Daten

    Benutzerhandbuch HYDAC Programmiergerät “HPG 3000-000“ 24.11.2005 User Manuel HYDAC Programming unit “HPG 3000-000“ 8. Technische Daten Versorgungsspannung: 8 .. 35 V Stromaufnahme: 35 mA Umgebungstemperaturbereich: -25 .. + 80 °C Lagertemperaturbereich: -40 .. + 80 °C -Zeichen: EN 61000-6-1, EN 61000-6-2,...

  • Seite 11: Anmerkung

    User Manuel HYDAC Programming unit “HPG 3000-000“ HYDAC ELECTRONIC GMBH Hauptstr. 27 D-66128 Saarbrücken Germany Tel.: +49-(0)681-7099-0 Fax: +49-(0)681-7099-202 HYDAC Service Für Fragen zu Reparaturen steht Ihnen der HYDAC Service zur Verfügung. HYDAC SERVICE GMBH Hauptstr. 27 D-66128 Saarbrücken Germany Tel.: +49-(0)681-7099-237 Fax: +49-(0)681-7099-239 Anmerkung Die Angaben in dieser Bedienungsanleitung beziehen sich auf die beschriebenen Betriebsbedingungen und Einsatzfälle.
