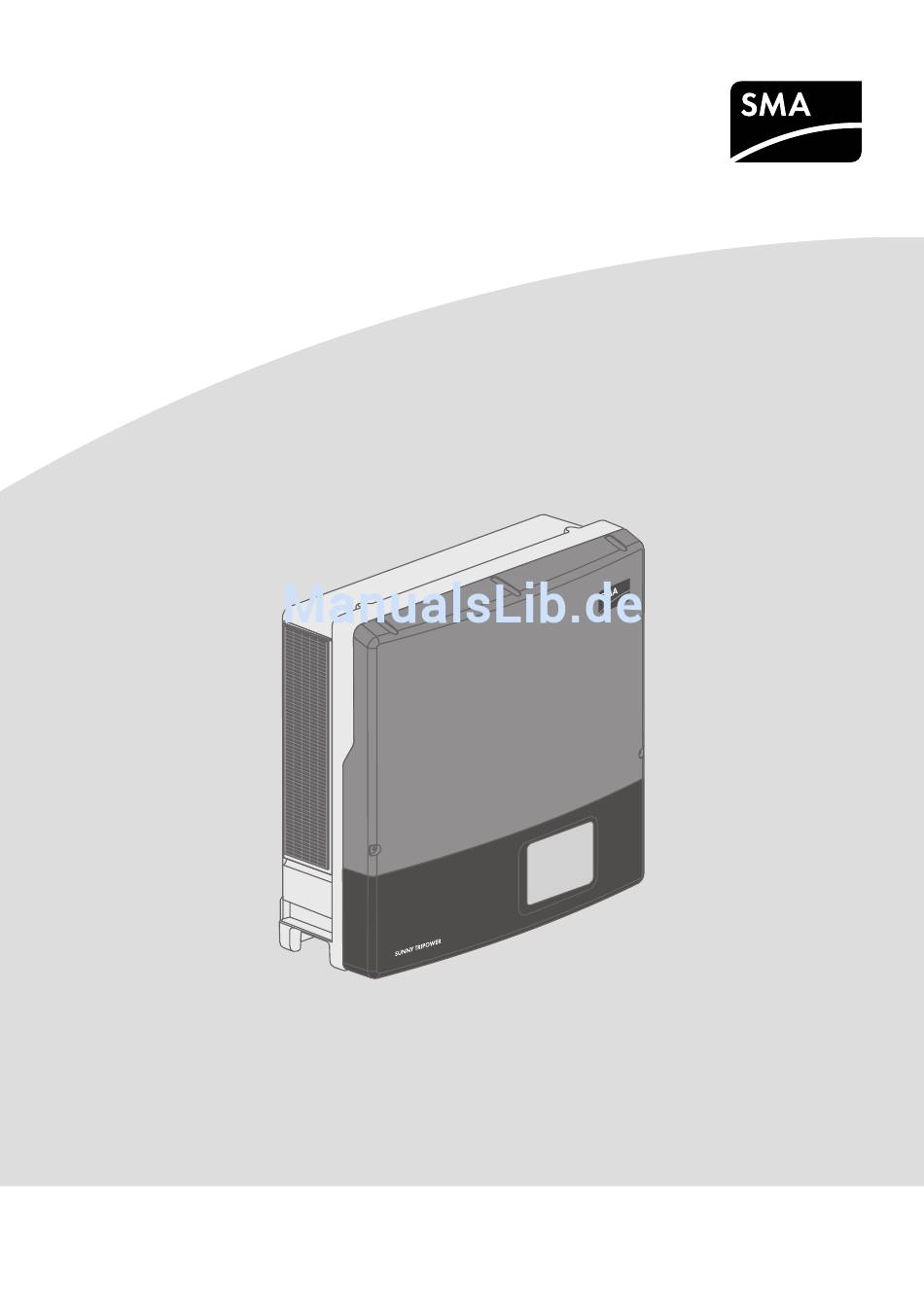

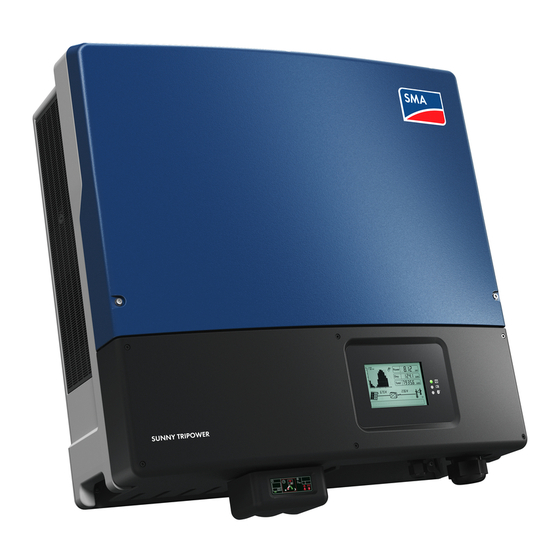

- Seite 1 Betriebsanleitung SUNNY TRIPOWER 15000TL / 20000TL / 25000TL DEUTSCH STP15-25TL-30-BE-de-13 | Version 1.3...
-
Seite 2: Rechtliche Bestimmungen
SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig. -
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument..........Gültigkeitsbereich ................Zielgruppe..................Weiterführende Informationen............Symbole ..................... Nomenklatur ..................Sicherheit................... Bestimmungsgemäße Verwendung ..........Sicherheitshinweise................Lieferumfang................11 Produktbeschreibung............... 13 Sunny Tripower.................. 13 Schnittstellen und Funktionen ............15 Montage..................18 Voraussetzungen für die Montage........... 18 Wechselrichter montieren .............. - Seite 4 Betriebsparameter ändern ..............40 Wirkleistungsbegrenzung bei ausbleibender Anlagensteuerung einstellen..................... 40 Modbus-Funktion konfigurieren ............41 Dämpfung von Rundsteuersignalen reduzieren....... 42 SMA OptiTrac Global Peak einstellen..........42 Bedienung................. 43 LED-Signale ..................43 Übersicht des Displays ..............43 Display aktivieren und bedienen ............45 Display-Meldungen der Startphase aufrufen........
-
Seite 5: Hinweise Zu Diesem Dokument
• Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten und Anlagen • Kenntnis der gültigen Normen und Richtlinien • Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen Weiterführende Informationen Links zu weiterführenden Informationen finden Sie unter www.SMA-Solar.com: Dokumententitel und Dokumenteninhalt Dokumentenart Fehlersuche, Reinigung, Austausch von Überspannungsablei- Serviceanleitung tern Typ II und Außerbetriebnahme... -
Seite 6: Symbole
Technische Beschreibung "Parameterliste" Technische Information Übersicht aller Betriebsparameter des Wechselrichters und de- ren Einstellmöglichkeiten "SMA Modbus®-Schnittstelle" Technische Information Informationen zur Inbetriebnahme und Konfiguration der SMA Modbus-Schnittstelle "SMA Modbus® Interface" Technische Information Liste mit den produktspezifischen SMA Modbus-Registern "SunSpec® Modbus®-Schnittstelle" Technische Information... -
Seite 7: Nomenklatur
SMA Solar Technology AG 1 Hinweise zu diesem Dokument Symbol Erklärung Warnhinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Verletzung führen kann Warnhinweis, dessen Nichtbeachtung zu einer leichten oder mittleren Verletzung führen kann Warnhinweis, dessen Nichtbeachtung zu Sach- schäden führen kann Kapitel, in dem Tätigkeiten beschrieben sind, die... -
Seite 8: Sicherheit
Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund solcher Eingriffe ist ausgeschlossen. - Seite 9 SMA Solar Technology AG 2 Sicherheit Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise. Lebensgefahr durch hohe Spannungen des PV-Generators Der PV-Generator erzeugt bei Sonnenlicht gefährliche Gleichspannung, die an den DC-Leitern und spannungsführenden Bauteilen des Wechselrichters anliegt.
- Seite 10 2 Sicherheit SMA Solar Technology AG Beschädigung der Dichtung der Gehäusedeckel bei Frost Wenn Sie den oberen und unteren Gehäusedeckel bei Frost öffnen, kann die Dichtung der Gehäusedeckel beschädigt werden. Dadurch kann Feuchtigkeit in den Wechselrichter eindringen. • Den Wechselrichter nur öffnen, wenn die Umgebungstemperatur mindestens -5 °C beträgt.
-
Seite 11: Lieferumfang
SMA Solar Technology AG 3 Lieferumfang Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Im Lieferumfang können weitere Bestandteile enthalten sein, die nicht für die Installation dieses Wechselrichters benötigt werden. - Seite 12 3 Lieferumfang SMA Solar Technology AG Position Anzahl Bezeichnung AC-Kabelverschraubung Gegenmutter * Ersatzteil für den Gehäusedeckel STP15-25TL-30-BE-de-13 Betriebsanleitung...
-
Seite 13: Produktbeschreibung
Typenschild Das Typenschild identifiziert den Wechselrichter eindeutig. Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Pro- dukts und bei Fragen an die SMA Service Line. Auf dem Typenschild fin- den Sie folgende Informationen: • Gerätetyp (Model) •... - Seite 14 Zusammen mit der grünen LED signalisiert das Symbol den Betriebszu- stand des Wechselrichters. Dokumentation beachten Zusammen mit der roten LED signalisiert das Symbol einen Fehler (Fehler- behebung siehe Serviceanleitung unter www.SMA-Solar.com). BLUETOOTH Keine Funktion. Der Wechselrichter ist mit Speedwire/Webconnect aus- gestattet.
-
Seite 15: Schnittstellen Und Funktionen
Der Wechselrichter kann mit folgenden Schnittstellen und Funktionen ausgestattet sein oder nachgerüstet werden: SMA Speedwire/Webconnect Der Wechselrichter ist standardmäßig mit SMA Speedwire/Webconnect ausgestattet. SMA Speedwire/Webconnect ist eine auf dem Ethernet-Standard basierende Kommunikationsart. Dabei wird eine wechselrichteroptimierte 10/100 Mbit-Datenübertragung zwischen Speedwire-Geräten in PV-Anlagen und der Software Sunny Explorer ermöglicht. -
Seite 16: Rs485-Schnittstelle
Sunny Portal, ohne zusätzliches Kommunikationsgerät und für maximal 4 Wechselrichter pro Sunny Portal-Anlage. In Großanlagen erfolgt die Datenübertragung zwischen Wechselrichtern und dem Internetportal Sunny Portal über den SMA Cluster Controller. Auf Ihre Sunny Portal-Anlage können Sie über jeden Computer mit Internetverbindung zugreifen. -
Seite 17: Sma Optitrac Global Peak
4 Produktbeschreibung SMA OptiTrac Global Peak SMA OptiTrac Global Peak ist eine Weiterentwicklung des SMA OptiTrac und ermöglicht, dass der Arbeitspunkt des Wechselrichters jederzeit exakt dem optimalen Arbeitspunkt des PV-Generators (MPP) folgt. Mit SMA OptiTrac Global Peak erkennt der Wechselrichter darüber hinaus mehrere Leistungsmaxima im verfügbaren Betriebsbereich, wie sie insbesondere bei teilverschatteten PV-... -
Seite 18: Montage
5 Montage SMA Solar Technology AG Montage Voraussetzungen für die Montage Anforderungen an den Montageort: Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Den Wechselrichter nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden. - Seite 19 SMA Solar Technology AG 5 Montage Abbildung 3: Zulässige und unzulässige Montagepositionen Betriebsanleitung STP15-25TL-30-BE-de-13...
- Seite 20 5 Montage SMA Solar Technology AG Maße für Montage: 638 mm 432 mm 216 mm 216 mm 20 mm 11 mm 79 mm Ø 11 mm 110 mm 105 mm 130 mm 130 mm 86 mm 86 mm 648 mm Abbildung 4: Position der Befestigungspunkte Empfohlene Abstände:...
-
Seite 21: Wechselrichter Montieren
SMA Solar Technology AG 5 Montage ☐ Wenn mehrere Wechselrichter in Bereichen mit hohen Umgebungstemperaturen montiert werden, müssen die Abstände zwischen den Wechselrichtern erhöht werden und es muss für genügend Frischluft gesorgt werden. 315 mm 2224 mm 415 mm 415 mm... - Seite 22 5 Montage SMA Solar Technology AG Verletzungsgefahr beim Heben und durch Herunterfallen des Wechselrichters Der Wechselrichter wiegt 61 kg. Durch falsches Heben und durch Herunterfallen des Wechselrichters beim Transport oder Auf- und Abhängen besteht Verletzungsgefahr. • Den Wechselrichter mit mehreren Personen aufrecht transportieren und heben, ohne den Wechselrichter dabei zu kippen.
- Seite 23 SMA Solar Technology AG 5 Montage 2. Wandhalterung waagerecht an der Wand ausrichten und Position der Bohrlöcher mithilfe der Wandhalterung markieren. Dabei mindestens 1 Loch jeweils rechts und links in der Wandhalterung verwenden. 3. Wenn der Wechselrichter gegen Ausheben gesichert werden soll, Position der Bohrlöcher für die Aushebesicherung markieren.
- Seite 24 5 Montage SMA Solar Technology AG 11. Um den Wechselrichter gegen Ausheben zu sichern, den Wechselrichter mit geeignetem Befestigungsmaterial an der Wand befestigen. Dazu die beiden unteren Bohrungen in der Rückwand des Wechselrichters verwenden. 12. Sicherstellen, dass der Wechselrichter fest sitzt.
-
Seite 25: Elektrischer Anschluss
SMA Solar Technology AG 6 Elektrischer Anschluss Elektrischer Anschluss Sicherheit beim elektrischen Anschluss Lebensgefahr durch hohe Spannungen des PV-Generators Der PV-Generator erzeugt bei Sonnenlicht gefährliche Gleichspannung, die an den DC-Leitern und spannungsführenden Bauteilen des Wechselrichters anliegt. Das Berühren der DC-Leiter oder der spannungsführenden Bauteile kann lebensgefährliche Stromschläge verursachen. -
Seite 26: Übersicht Des Anschlussbereichs
Bezeichnung Buchse für den DC-Lasttrennschalter Gehäuseöffnung M20 mit Blindstopfen für das Anschlusskabel des Multifunkti- onsrelais oder SMA Power Control Module Gehäuseöffnung M32 mit Blindstopfen für die Datenkabel oder Netzwerkka- Gehäuseöffnung M20 mit Blindstopfen für die Datenkabel oder Netzwerkka- Gehäuseöffnung für den AC-Anschluss... -
Seite 27: Innenansicht
Abbildung 7: Anschlussbereiche im Inneren des Wechselrichters Position Bezeichnung DC-Schutzabdeckung Buchse für den Anschluss des Multifunktionsrelais oder SMA Power Control Module Buchse für den Anschluss der Kommunikationsschnittstelle Klemmleiste für den Anschluss des AC-Kabels Schraube zum Lösen und Befestigen des Kommunikationsboards Drehschalter A und B zum Einstellen des Länderdatensatzes... -
Seite 28: Fehlerstrom-Überwachungseinheit
Nennstrom, die Art des Kabels, die Verlegeart, die Häufung, die Umgebungstemperatur und die maximal gewünschten Leitungsverluste (Berechnung der Leitungsverluste siehe Auslegungssoftware "Sunny Design" ab Software-Version 2.0 unter www.SMA-Solar.com). Lasttrennschalter und Leitungsschutz: Beschädigung des Wechselrichters durch den Einsatz von Schraubsicherungen als Lasttrenneinrichtung Schraubsicherungen (z. B. -
Seite 29: Zusätzliche Erdung
SMA Solar Technology AG 6 Elektrischer Anschluss Zusätzliche Erdung: Sicherheit gemäß IEC 62109 Der Wechselrichter ist nicht mit einer Schutzleiter-Überwachung ausgestattet. Um die Sicherheit gemäß IEC 62109 zu gewährleisten, müssen Sie eine der folgenden Maßnahmen durchführen: • Einen Schutzleiter aus Kupferdraht mit einem Querschnitt von mindestens 10 mm² an die Klemmleiste für das AC-Kabel anschließen. - Seite 30 6 Elektrischer Anschluss SMA Solar Technology AG 4. Kabelverschraubung von außen in die Gehäuseöffnung setzen und von innen mit der Gegenmutter festschrauben. 5. Das AC-Kabel durch die Kabelverschraubung in den Wechselrichter führen. Dazu wenn nötig die Überwurfmutter der Kabelverschraubung etwas lösen.
-
Seite 31: Zusätzliche Erdung Anschließen
SMA Solar Technology AG 6 Elektrischer Anschluss 14. Überwurfmutter der Kabelverschraubung festdrehen. 6.3.3 Zusätzliche Erdung anschließen Wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefordert ist, können Sie eine zusätzliche Erdung am Wechselrichter anschließen. Dadurch wird ein Berührungsstrom bei Versagen des Schutzleiters am Anschluss für das AC-Kabel vermieden. -
Seite 32: Dc-Anschluss
6 Elektrischer Anschluss SMA Solar Technology AG DC-Anschluss 6.4.1 Voraussetzungen für den DC-Anschluss Anforderungen an die PV-Module pro Eingang: ☐ Alle PV-Module müssen vom gleichen Typ sein. ☐ Alle PV-Module müssen identisch ausgerichtet und geneigt sein. ☐ Am statistisch kältesten Tag darf die Leerlaufspannung des PV-Generators niemals die maximale Eingangsspannung des Wechselrichters überschreiten. - Seite 33 SMA Solar Technology AG 6 Elektrischer Anschluss Zerstörung des Messgeräts durch Überspannung • Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1000 V oder höher einsetzen. Beschädigung der DC-Steckverbinder durch Verwendung von Kontaktreinigern oder anderen Reinigungsmitteln In einigen Kontaktreinigern oder anderen Reinigungsmitteln können Stoffe enthalten sein, die den Kunststoff der DC-Steckverbinder zersetzen.
- Seite 34 6 Elektrischer Anschluss SMA Solar Technology AG Beschädigung des Wechselrichters durch eindringende Feuchtigkeit Der Wechselrichter ist nur dicht, wenn alle nicht benötigten DC-Eingänge mit DC- Steckverbindern und Dichtstopfen verschlossen sind. • Die Dichtstopfen nicht direkt in die DC-Eingänge am Wechselrichter stecken.
-
Seite 35: Inbetriebnahme
Änderungen vornehmen. Dieses Kapitel beschreibt die Vorgehensweise und gibt einen Überblick über die Schritte, die Sie in jedem Fall in der vorgegebenen Reihenfolge durchführen müssen. Vorgehensweise Siehe Anschluss an das SMA Speedwire/Webconnect Daten- Installationsanleitung des modul vornehmen. SMA Speedwire/ Webconnect Datemoduls Prüfen, auf welchen Länderdatensatz der Wechselrichter... -
Seite 36: Wechselrichter In Betrieb Nehmen
Stromnetz. Vorgehen: 1. Drehschalterstellung für Ihr Land und Ihren Einsatzzweck ermitteln. Hierzu die Technische Information "Übersicht der Drehschalterstellungen" unter www.SMA-Solar.com aufrufen. Lebensgefahr durch hohe Spannungen • Sicherstellen, dass der Wechselrichter spannungsfrei geschaltet und der Gehäusedeckel demontiert ist (siehe Kapitel 10, Seite 47). - Seite 37 SMA Solar Technology AG 7 Inbetriebnahme Vorgehen: 1. Sicherstellen, dass das AC-Kabel so verlegt ist, dass es durch die Trennwand des unteren Gehäusedeckels nicht beschädigt wird. 2. Den unteren Gehäusedeckel von oben einsetzen und herunterklappen. Dabei müssen die Schrauben aus dem unteren Gehäusedeckel herausragen.
- Seite 38 Mögliche Fehlerursache: Die DC-Eingangsspannung ist noch zu gering oder der Wechselrichter überwacht das öffentliche Stromnetz. • Wenn die DC-Eingangsspannung ausreichend ist und die Netzzuschaltbedingungen erfüllt sind, geht der Wechselrichter in Betrieb. ✖ Rote LED leuchtet? • Fehler beheben (siehe Serviceanleitung unter www.SMA-Solar.com). STP15-25TL-30-BE-de-13 Betriebsanleitung...
-
Seite 39: Konfiguration
Wenn der Router DHCP unterstützt und DHCP aktiviert ist, wird der Wechselrichter automatisch in das Netzwerk integriert. Sie müssen keine Netzwerk-Konfiguration vornehmen. Wenn der Router kein DHCP unterstützt, ist eine automatische Netzwerk-Konfiguration nicht möglich und Sie müssen den Wechselrichter mit dem SMA Connection Assist in das Netzwerk integrieren. Voraussetzungen: ☐... -
Seite 40: Betriebsparameter Ändern
8 Konfiguration SMA Solar Technology AG Vorgehen: • Den Wechselrichter mithilfe des SMA Connection Assist in das Netzwerk integrieren. Dazu den SMA Connection Assist herunterladen und auf dem Computer installieren (siehe www.SMA-Solar.com). Betriebsparameter ändern In diesem Kapitel wird das grundlegende Vorgehen für die Änderung von Betriebsparametern erklärt. -
Seite 41: Modbus-Funktion Konfigurieren
Modbus-Schnittstelle aktiviert werden. Nach Aktivierung der Schnittstelle können die Kommunikations-Ports der beiden IP-Protokolle geändert werden. Informationen zur Inbetriebnahme und Konfiguration der Modbus-Schnittstelle finden Sie in der Technischen Information "SMA Modbus®-Schnittstelle" bzw. in der Technischen Information "SunSpec® Modbus®-Schnittstelle" unter www.SMA-Solar.com. Datensicherheit bei aktivierter Modbus-Schnittstelle Wenn Sie die Modbus-Schnittstelle aktivieren, besteht das Risiko, dass unberechtigte Nutzer auf die Daten Ihrer PV-Anlage zugreifen und diese manipulieren können. -
Seite 42: Dämpfung Von Rundsteuersignalen Reduzieren
Zeitintervall in der Regel 6 Minuten. Nur bei extrem langsamer Änderung der Verschattungssituation sollte der Wert erhöht werden. ☑ Der Wechselrichter optimiert den MPP der PV-Anlage im vorgegebenen Zeitintervall. • Um SMA OptiTrac Global Peak zu deaktivieren, den Parameter OptiTrac Global Peak eingeschaltet oder MPPShdw.IsOn auf Aus oder Off stellen. STP15-25TL-30-BE-de-13... -
Seite 43: Bedienung
SMA Solar Technology AG 9 Bedienung Bedienung LED-Signale Die LEDs signalisieren den Betriebszustand des Wechselrichters. Status Erklärung Grüne LED leuchtet Einspeisebetrieb Wenn während des Einspeisebetriebs ein Ereignis auftritt, wird im Kommunikationsprodukt eine konkrete Ereignismel- dung angezeigt (Ereignismeldungen siehe Serviceanlei- tung unter www.SMA-Solar.com). - Seite 44 9 Bedienung SMA Solar Technology AG Abbildung 8: Übersicht des Displays (Beispiel) Position Symbol Erklärung Aktuelle Leistung Energie des aktuellen Tages Gesamtsumme der bisher eingespeisten Energie Aktive Verbindung zu einem Speedwire-Netzwerk Aktive Verbindung zum Sunny Portal Multifunktionsrelais ist aktiv Leistungsbegrenzung aufgrund zu hoher Temperatur Wirkleistungsbegrenzung über Anlagensteuerung...
-
Seite 45: Display Aktivieren Und Bedienen
SMA Solar Technology AG 9 Bedienung Position Symbol Erklärung Ereignisnummer eines Fehlers, der auf der Seite des öffentlichen Stromnetzes vorliegt Ausgangsspannung oder Ausgangsstrom der jeweiligen Phase Ereignisnummer eines Fehlers, der am Wechselrichters vorliegt Netzrelais Wenn das Netzrelais geschlossen ist, speist der Wechselrichter in das öffentliche Stromnetz ein. -
Seite 46: Display-Meldungen Der Startphase Aufrufen
9 Bedienung SMA Solar Technology AG 2. Um eine Textzeile weiterzuschalten, 1-mal an den Gehäusedeckel klopfen. 3. Um im Diagramm zwischen dem Leistungsverlauf der letzten 16 Einspeisestunden und den Energie-Erträgen der letzten 16 Tage umzuschalten, 1-mal an den Gehäusedeckel klopfen. Display-Meldungen der Startphase aufrufen In der Startphase werden Ihnen verschiedene Informationen zum Wechselrichter angezeigt, die Sie im Betrieb immer wieder aufrufen können. -
Seite 47: 10 Wechselrichter Spannungsfrei Schalten
SMA Solar Technology AG 10 Wechselrichter spannungsfrei schalten 10 Wechselrichter spannungsfrei schalten Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten. Beschädigung der Dichtung der Gehäusedeckel bei Frost Wenn Sie den oberen und unteren Gehäusedeckel bei Frost öffnen, kann die Dichtung der... - Seite 48 10 Wechselrichter spannungsfrei schalten SMA Solar Technology AG 6. Die 2 Schrauben des DC-Lasttrennschalters mit einem Innensechskant-Schlüssel (SW 3) herausdrehen. 7. Den DC-Lasttrennschalter nach unten aus der Vorrichtung herausziehen. 8. Alle 6 Schrauben des unteren Gehäusedeckels mit einem Innensechskant-Schlüssel (SW 3) herausdrehen.
- Seite 49 SMA Solar Technology AG 10 Wechselrichter spannungsfrei schalten 11. Alle DC-Steckverbinder entriegeln und abziehen. Dazu einen Schraubendreher oder einen abgewinkelten Federstecher (Klingenbreite: 3,5 mm) in einen der seitlichen Schlitze stecken und die DC-Steckverbinder gerade nach unten abziehen. Dabei nicht am Kabel ziehen.
-
Seite 50: 11 Technische Daten
11 Technische Daten SMA Solar Technology AG 11 Technische Daten DC-Eingang STP 15000TL-30 STP 20000TL-30 STP 25000TL-30 Maximale DC-Leistung bei cos φ = 1 15330W 20440 W 25550 W Maximale Eingangsspannung 1000 V 1000 V 1000 V MPP-Spannungsbereich 240V bis 800 V 320 V bis 800 V 390 V bis 800 V Bemessungseingangsspannung 600 V... -
Seite 51: Schutzeinrichtungen
SMA Solar Technology AG 11 Technische Daten STP 15000TL-30 STP 20000TL-30 STP 25000TL-30 Klirrfaktor des Ausgangsstroms bei ≤3 % ≤3 % ≤3 % Klirrfaktor der AC-Spannung <2 % und AC-Leistung >50 % der Bemes- sungsleistung Bemessungsnetzfrequenz 50 Hz 50 Hz 50 Hz AC-Netzfrequenz* 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz... -
Seite 52: Allgemeine Daten
11 Technische Daten SMA Solar Technology AG Allgemeine Daten Breite x Höhe x Tiefe, mit gestecktem DC-Last- 661 mm x 682 mm x 264 mm trennschalter Gewicht 61 kg Länge x Breite x Höhe der Verpackung 780 mm x 380 mm x 790 mm Transportgewicht 68 kg Klimaklasse nach IEC 60721‑3‑4 4K4H Umweltkategorie im Freien Verschmutzungsgrad außerhalb des Gehäuses... -
Seite 53: Klimatische Bedingungen
SMA Solar Technology AG 11 Technische Daten Netzformen TN-C, TN-S, TN-C-S, TT (wenn U < 20 V) N_PE Ländernormen und Zulassungen, ANRE 30, AS 4777.2:2015, AS 4777.3, Stand 08/2016* BDEW 2008, C10/11:2012, CE, CEI 0-16, CEI 0-21, EN 50438:2013, G59/3, IEC 60068-2-x, IEC 61727, IEC 62109-1/2, IEC 62116, MEA 2013, NBR 16149, NEN EN 50438, NRS 097-2-1, PEA 2013, PPC, RD 1699/413, RD 661/2007, Res. n... -
Seite 54: Datenspeicherkapazität
11 Technische Daten SMA Solar Technology AG Lüfter Breite x Höhe x Tiefe 60 mm x 60 mm x 25,4 mm Geräuschemission, typisch ≤29 dB(A) Maximale Betriebshöhe 3000 m Luftdurchsatz ≥40 m³/h Drehmomente Schrauben oberer Deckel 6 Nm ± 0,3 Nm Schrauben unterer Deckel 2 Nm ±... -
Seite 55: 12 Zubehör
SMA Solar Technology AG 12 Zubehör 12 Zubehör In der folgenden Übersicht finden Sie das Zubehör für Ihr Produkt. Bei Bedarf können Sie dieses bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbeschreibung SMA Bestellnummer 485-Datenmodul RS485-Schnittstelle als Nachrüstsatz. -
Seite 56: 13 Kontakt
13 Kontakt SMA Solar Technology AG 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Gerätetyp des Wechselrichters • Seriennummer des Wechselrichters •... - Seite 57 +971 2234 6177 +91 22 61713888 SMA Solar (Thailand) Co., Ltd. 대한민국 SMA Technology Korea Co., Ltd. 서울 +66 2 670 6999 +82-2-520-2666 South Africa SMA Solar Technology South Af- Argentina SMA South America SPA rica Pty Ltd. Brasil Santiago Cape Town Chile +562 2820 2101 08600SUNNY (08600 78669) Perú...
-
Seite 58: 14 Eu-Konformitätserklärung
• Elektromagnetische Verträglichkeit 2014/30/EU (29.3.2014 L 96/79-106) (EMV) • Niederspannung 2014/35/EU (29.3.2014 L 96/357-374) (NSR) Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen Wechselrichter in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien befinden. Die vollständige EU-Konformitätserklärung finden Sie unter www.SMA-Solar.com. - Seite 60 www.SMA-Solar.com...
