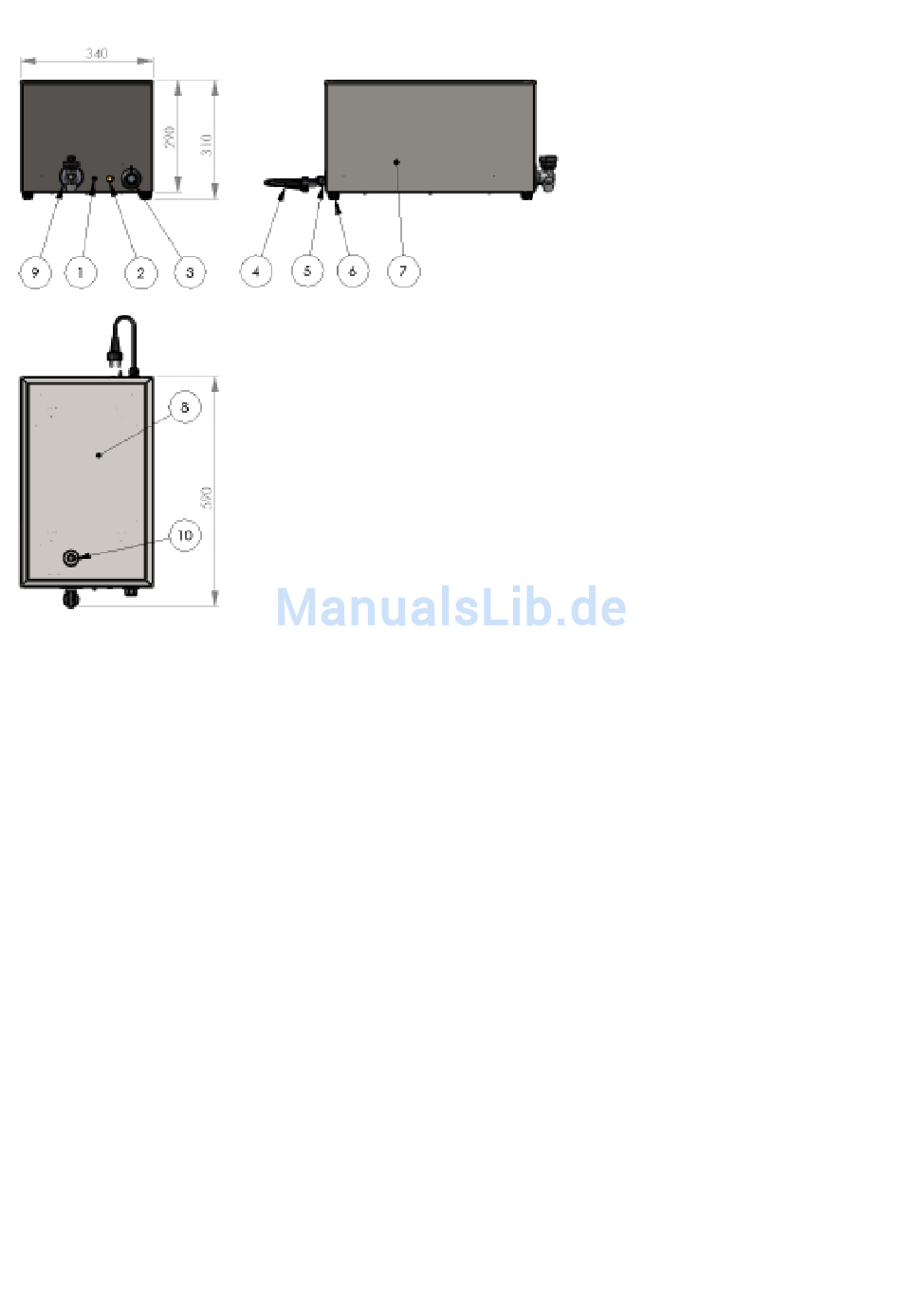

Abb. 3 Abmessungen des Aufsatzwasserbades CA08201
4. AUFBAUKENNLINIE
Das Gehäuse des Geräts wurde aus rostfreiem Edelstahl gefertigt. Die Arbeitsfläche des Geräts wurde auf vier Füßen moniert.
Die Hauptkomponente des Geräts: eine Schüssel aus rostfreiem Edelstahl und ein Heizelement mit einer Leistung von 800W.
Im Vorderteil des Geräts befindet sich das Steuerungspanel mit Temperaturregler, Thermoausschalter und Kontrollleuchte.
Die Modelle CA08151 und CA08201 verfügen zusätzlich über einen Ablasshahn.
5. MONTAGE
• Das Wasserbad sollte auf eine stabile Fläche in einen für seine Benutzung vorgesehenen Raum gestellt werden. Dabei sollte
es von der Netzspannung abgeschaltet sein.
• Das Wasserbad sollte auf solche Weise angebracht werden, dass der Zugang von der Front- und evtl. der Wandseite unge-
hindert bleibt. Hinter dem Gerät muss eine Wand aus feuerbeständigen Stoffen sein.
• Die Entfernung zwischen dem hinteren Teil des Geräts und der Wand aus feuerbeständigen Stoffen muss mindestens 30cm
betragen.
• Wurde hingegen die Wand aus leicht brennbaren Stoffen (z.B. aus Holz) gefertigt, sollte die Entfernung nicht weniger als
60cm betragen.
• Das Wasserbad ist mit einem biegsamen Anschlusskabel mit einem Durchmesser von 3x1,5mm² und einem Stecker ausge-
stattet.
• Das Gerät sollte an eine Dreiphasennetzspannung mit 230V 50Hz mit einem Fehlerstromschutzschalter 1^n=30mA
angeschlossen werden.
• Für die Netzspannung sollten gültige Sicherheitstests gegen Stromstöße gemacht werden.
VORSICHT!
Es ist verboten, das Gerät einzuschalten, wenn die Schüssel nicht mit Wasser aufgefüllt ist. Es ist auch
verboten, die Schüssel mit kaltem Wasser aufzufüllen, wenn der Inhalt der Schüssel heiß ist. Dies führt zu nicht
umkehrbaren Schäden und schneller Beschädigung des Schüsselbodens.
1. Sicherheitsthermostat
2. Kontrollleuchte
3. Temperaturregler
4. Stromversorgungskabel
5. Erdung
6. Fuß
7. Gehäuse
8. Platz für GN 1/1
9. Ablasshahn
10. Wasserabfluss
- 5 -
