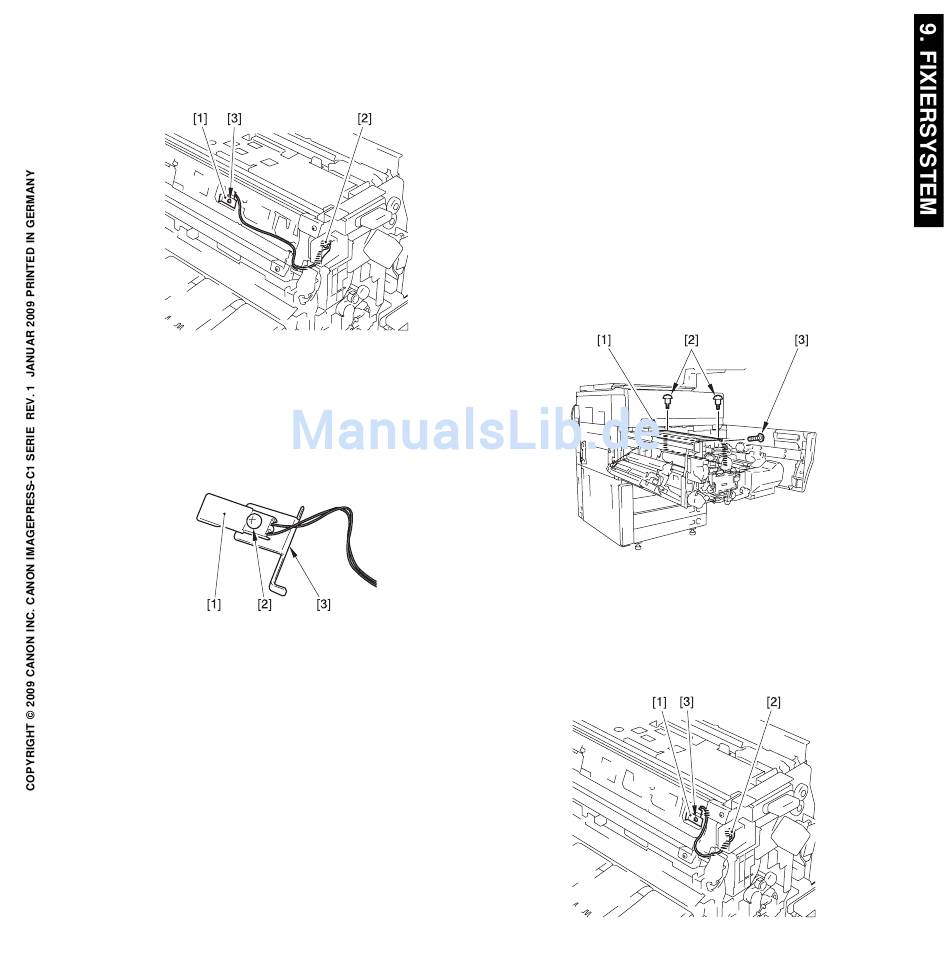

2) Die Hauptthermistor-Einheit [1] heraus-
nehmen.
- 1 Stecker [2]
- 1 Schraube [3]
Abb. 9 - 6 - 77
3) Den Hauptthermistor [1] abnehmen.
- 1 Schraube [2]
- 1 Halterung [3]
Abb. 9 - 6 - 78
9.6.17 Subthermistor, äußere
Heizwalze
9.6.17.1 Vorbereitungen
1) Die Vordertür öffnen.
2) Die Fixier-/Transporteinheit herausziehen.
9.6.17.2 Ausbau des Subthermistors
der äußeren Heizwalze
1) Die obere Abdeckung [1] abnehmen.
- 2 Schrauben [2]
- 1 Schraube [3]
Abb. 9 - 6 - 79
2) Die Subthermistor-Einheit [1] abnehmen.
- 1 Stecker [2]
- 1 Schraube [3]
Abb. 9 - 6 - 80
