Anlegen/Abrücken des ITB-Reinigers
Dies erfolgt über eine Excenterscheibe, angetrieben vom Motor M18. Siehe nachfolgende
Abbildungen.
310
A: Anlegen
B: Abrücken

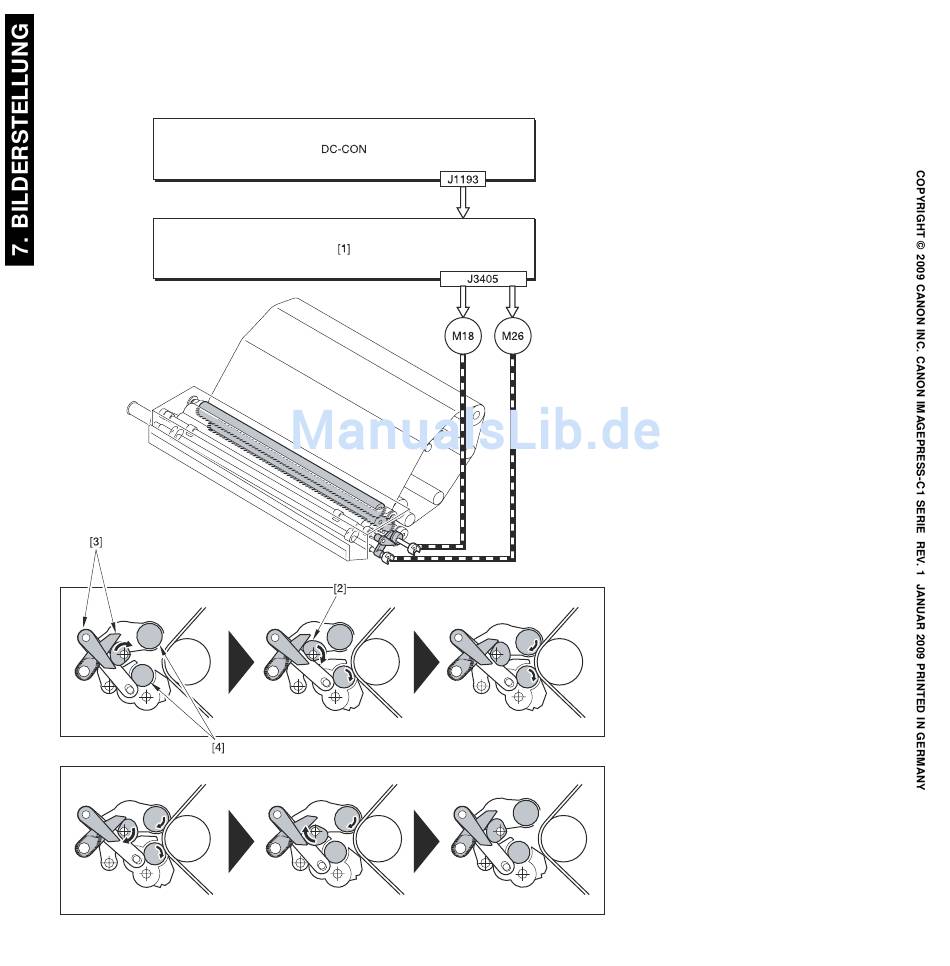

Abb. 7 - 8 - 4
[1] Seitlicher Treiber PCB
[2] Excenterscheibe
[3] Anlege-/Abrückarm
[4] Bürstenwalze
M18: Motor zum Anlegen/Abrücken
der Bürstenwalze
M26: Antriebsmotor der Bürstenwalze
DC-CON:
DC Controller
