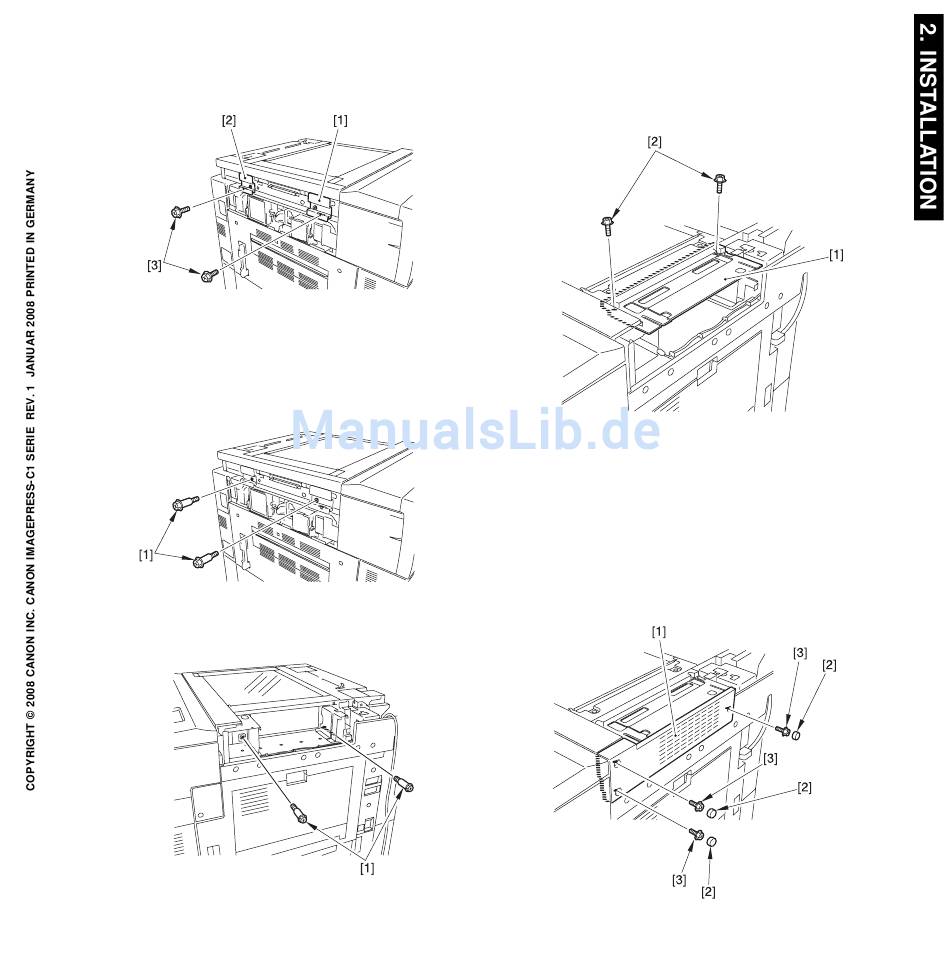

10) Die Reader-Befestigungsplatten (vorne
links) [1] und (hinten links) [2] wieder
montieren.
-
2 Schrauben [3]
Abb. 2 - 2 - 11
11) Die Reader-Einheit befestigen.
-
4 Schrauben (6 x 9) [1]
-
Ansicht von links
Abb. 2 - 2 - 12
Ansicht von rechts
Abb. 2 - 2 - 13
12) Die in Schritt 1) abgenommene obere,
linke Abdeckung wieder montieren.
13) Die obere, rechte Abdeckung [1] wieder
anbringen.
-
2 Schrauben (M4 x 8) [2]
Abb. 2 - 2 - 14
14) Die rechte Readerabdeckung [1] montie-
ren.
-
3 Schrauben (M4 x 8) [2]
-
3 Gummikappen [3]
(Die Gummikappen vom Hauptsystem
benutzen.)
Abb. 2 - 2 - 15
61
