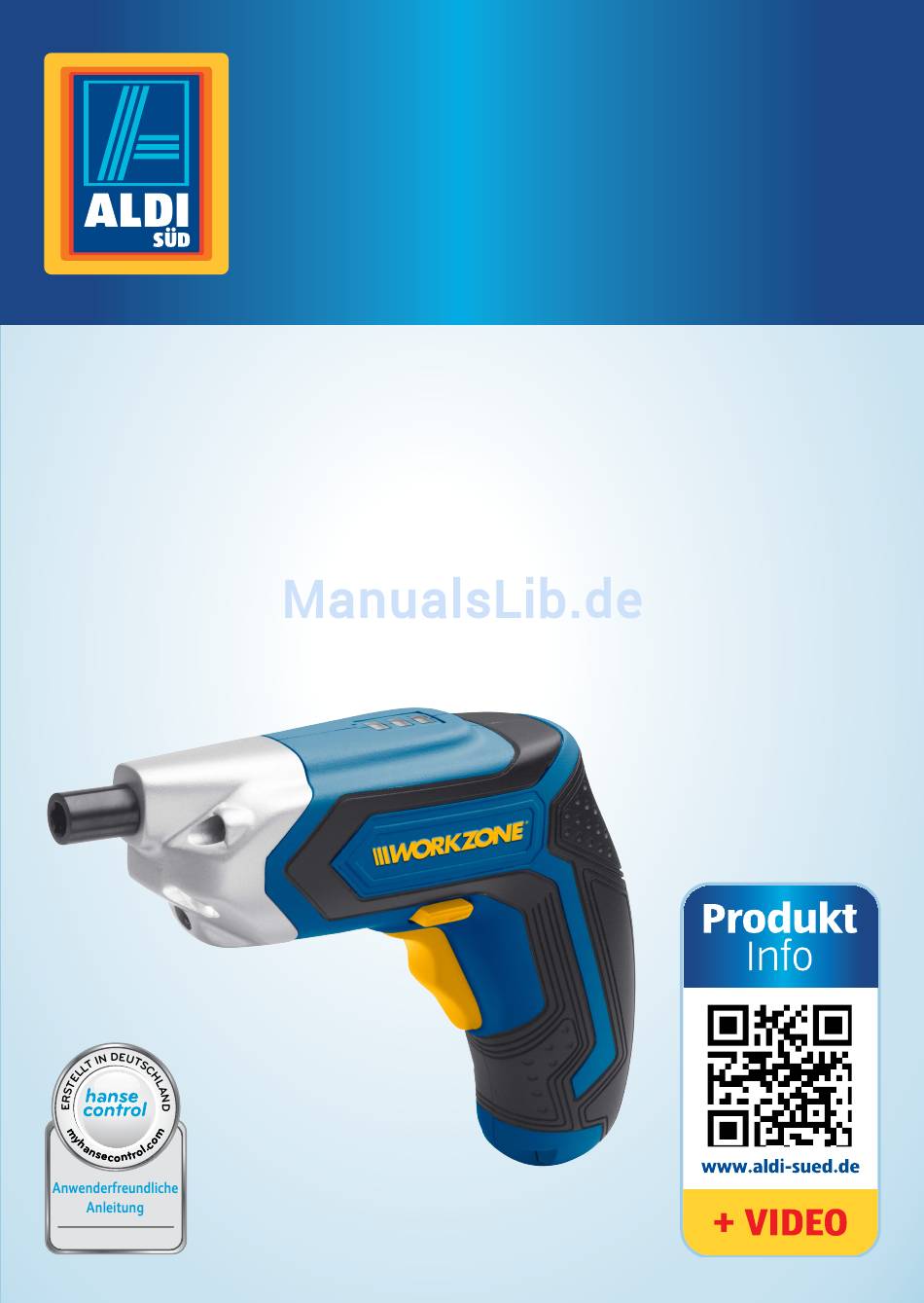

- Seite 1 Bedienungs- anleitung 3,6 V LI-ION AKKUSCHRAUBER WSD 3.6-1 Original-Bedienungsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör be- nötigen, Angaben über Herstellergarantien oder Servicestellen su- chen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise ei- nen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht................ 4 Verwendung ..............5 Lieferumfang/Geräteteile ..........6 Allgemeines ..............7 Bedienungsanleitung lesen und aufbewahren ..7 Zeichenerklärung ..............7 Sicherheit ..............11 Bestimmungsgemäßer Gebrauch .........11 Sicherheitshinweise ............11 Erstinbetriebnahme .............23 Akkuschrauber und Lieferumfang prüfen ....23 Akku aufladen ..............24 Betrieb und Arbeitsweise ........... 26 Werkzeuge einsetzen............. -
Seite 5: Verwendung
PH0 PH1 PH2 PH2 PH3 PH0 PH1 PH2 PH3 PZ2 PZ2 PZ2 T20 T27... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile 3,6 V LI-ION Akkuschrauber Schrauber-Griff Ladebuchse LED-Ladezustandsanzeige Ein-/Ausschalter mit integriertem Lichtschalter Rechts-/Linkslauf Bit-Aufnahme LED-Arbeitslicht Aufbewahrungstasche Netz-/Ladegerät Bits, 27x Magnet-Bithalter... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem 3,6 V LI-ION Akkuschrauber. Sie enthält wichti- ge Informationen zur Inbetriebnahme und Handhabung. Zur besseren Verständlichkeit wird der 3,6 V LI-ION Akkuschrauber in dieser Bedienungsanlei- tung als „Akkuschrauber“ bezeichnet. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise sorgfältig durch, bevor Sie den Akkuschrauber einsetzen. - Seite 8 Allgemeines WARNUNG! WARNUNG! Dieses Signalwort bezeichnet eine Gefähr- dung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Ver- letzung zur Folge haben kann. VORSICHT! VORSICHT! Dieses Signalwort bezeichnet eine Gefähr- dung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.
- Seite 9 Allgemeines Akku keinen Temperaturen über 50°C aussetzen! max. 50°C Wasserkontakt mit dem Akku vermeiden! Akku nicht ins Wasser werfen! Explosionsgefahr! Werfen Sie den Akku nicht in die Toilette. Akku nicht ins Feuer werfen! Explosionsgefahr! Das Netzteil entspricht der Schutzklasse 2. 130°C Übertemperatursicherung.
- Seite 10 Allgemeines Freiwilliges Gütesiegel „geprüfte Sicherheit“. Gleichspannung. 3 Jahre Herstellergarantie JAHRE GARANTIE Wichtig! Betriebsanleitung beachten! Wichtig! Betriebsanleitung für das Ladegerät lesen! 01805 992121 KUNDENDIENST meister-service@meister-werkzeuge. de...
-
Seite 11: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Akkuschrauber ist ausschließlich für feine Verschraubungsarbeiten konzipiert. Der Akkuschrauber ist ausschließlich für den Privatge- brauch bestimmt und nicht für den gewerblichen Be- reich geeignet. Verwenden Sie den Akkuschrauber nur wie in die- ser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß... -
Seite 12: Arbeitsplatzsicherheit
Sicherheit Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. -
Seite 13: Sicherheit Von Personen
Sicherheit Nässe fern. Das Eindringen von Wasser in ein Elek- trowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Netz-/Ladegerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. - Seite 14 Sicherheit b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönli- cher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, ver- ringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme.
-
Seite 15: Verwendung Und Behandlung Des Elektrowerkzeugs
Sicherheit lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- oder Auffangeinrichtun- gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. - Seite 16 Sicherheit nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie den Akku, bevor Sie Geräte- einstellungen vornehmen, Zubehörteile wech- seln oder das Gerät weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
-
Seite 17: Verwendung Und Behandlung Des Akkuwerkzeugs
Sicherheit Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tä- tigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Verwendung und Behandlung des Akkuwerkzeugs a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. -
Seite 18: Spezielle Sicherheitshinweise Für Schrauber
Sicherheit Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Service a) Lassen Sie Ihr Elektrowerkzeug nur von quali- fiziertem Fachpersonal und nur mit Original-Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Spezielle Sicherheitshinweise für Schrauber a) Halten Sie das Gerät an den isolierten Griff- flächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen... -
Seite 19: Laden Sie Keine Nicht-Wiederaufladba
Sicherheit mangels Erfahrung und/oder mangels Wissen genutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Per- son beaufsichtigt oder erhielten von ihr Anwei- sungen, wie das Gerät zu nutzen ist. − Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. - Seite 20 Sicherheit sich unter anderem in dieser Anleitung und auf dem Gerät selbst. b) Prüfen Sie das Ladegerät regelmäßig auf Schäden, insbesondere das Verbindungskabel und das Gehäu- se. Ein beschädigtes Batterieladegerät darf erst wieder benutzt werden, nachdem es repariert wurde. c) Benutzen Sie das Ladegerät nicht, wenn es Schlä- gen oder Stößen ausgesetzt wurde oder es her- untergefallen ist und in anderer Weise beschädigt wurde.
- Seite 21 Sicherheit h) Sorgen Sie beim Aufladen des Akku-Packs immer für eine ausreichende Lüftung. Es können Gase entstehen. Laden Sie den Akku-Pack nur in geschlossenen Räumen auf, da das Ladegerät nur für den Innen- gebrauch vorgesehen ist. Achten Sie darauf, dass keine Feuchtigkeit in Berührung mit dem Ladegerät kommt.
-
Seite 22: Weitere Sicherheitshinweise
Sicherheit irgendwie beschädigen kann. Andernfalls besteht die Gefahr von Sachschäden und Verletzungen. p) Trennen Sie das Ladegerät nach jeder Benutzung von der Netzversorgung. So verhindern Sie mög- liche Gefahren. Trennen Sie das Ladegerät vor jeglichen Reinigungsarbeiten durch Ziehen des Netzsteckers von der Stromversorgung. Andernfalls besteht die Gefahr eines elektrischen Schlags! q) Ziehen Sie niemals das Ladegerät am Verbindungs- kabel, sondern nur am Ladegerät aus der Steckdo-... -
Seite 23: Erstinbetriebnahme
Erstinbetriebnahme − Setzen Sie den Akku keinen mechani- schen Stößen aus. Erstinbetriebnahme Akkuschrauber und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann der Akkuschrauber schnell beschädigt werden. − Gehen Sie daher beim Öffnen sehr vor- sichtig vor. -
Seite 24: Akku Aufladen
Erstinbetriebnahme Akku aufladen WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu ho- he Netzspannung können zu elektrischem Stromschlag führen. − Schließen Sie das Ladegerät nur an eine gut zugängliche Steckdose an, damit Sie sie bei einem Störfall schnell vom Strom- netz trennen können. HINWEIS! Beschädigungsgefahr! Wenn Sie den Akku unsachgemäß... - Seite 25 Erstinbetriebnahme − Laden Sie den Akku auf, wenn die Leistungsanzeige eine schwache Akku- leistung (rote Lampe) anzeigt. − Das Ladegerät darf nur zum Aufladen des Akkuschraubers verwendet wer- den. Laden Sie damit keine anderen Akkus oder nicht wieder aufladbare Batterien. Akkus mit der Lithium-Ionen-Technik (Li-Ion) besitzen gegenüber herkömm- lichen Ni-Cd-Akkus entscheidende Vorteile:...
-
Seite 26: Betrieb Und Arbeitsweise
Betrieb und Arbeitsweise 2. Stecken Sie den Stecker des Ladekabels in die Lade- buchse des Akkuschraubers. 3. Die Ladeanzeige leuchtet zu Beginn rot. Die Ladeanzeige leuchtet grün, wenn der Akku komplett aufgeladen ist. Während des Ladevorgangs erwärmen sich Netzste- cker, Ladegerät und Akku. Dies ist betriebsbedingt und kein Defekt. -
Seite 27: Ein-/Ausschalten
Betrieb und Arbeitsweise Ein-/Ausschalten HINWEIS! Beschädigungsgefahr! Durch zu tiefes Eindrehen von Schrauben be- steht die Gefahr des Überdrehens. Dabei kann der Akkuschrauber und das Werkstück beschädigt werden. Beobachten Sie den Schraubvorgang und beenden Sie das Eindrehen der Schrauben, bevor der Schrauben- kopf in das Werkstück eingezogen wird. -
Seite 28: Led-Arbeitslicht
Betrieb und Arbeitsweise LED-Arbeitslicht VORSICHT! Verletzungsgefahr! Blicken Sie niemals direkt in den Lichtstrahl des LED-Arbeitslichts und leuchten Sie ande- ren Personen nicht in die Augen. Dies kann bleibende Schädigungen der Augen zur Fol- ge haben. Wenn Sie den Ein-/Ausschalter mit integriertem Licht- schalter betätigen, wird auch das LED-Arbeitslicht zur besseren Sicht und zum sicheren Arbeiten in dunk-... -
Seite 29: Fehler Beheben
Fehler beheben Das Schrauber Bit und die Bitaufnahme drehen sich nach rechts, die Schraube dreht sich in das Holz. 4. Ausdrehen von Schrauben: Drücken Sie den Schal- ter für Rechts-Linkslauf auf der linken Seite des Schraubergriffs in das Gehäuse. 5. Setzen Sie das Schraubenbit genau zentrisch in den Schraubenkopf. - Seite 30 Fehler beheben Mögliche Problem Problembehebung Ursache Der Akku- Die Akku- Laden Sie den Akku schrauber leistung ist zu auf (siehe Kapitel lässt sich schwach. „Akku aufladen“). nicht Der Rechts-/ Drücken Sie den starten. Linkslauf ist in Rechtslauf- oder den Mittelstellung. Linkslauf ganz ein.
-
Seite 31: Reparaturen
Reparaturen Reparaturen WARNUNG! Stromschlaggefahr! Wenn Sie eigenständig Reparaturen durch- führen oder ungeeignete Ersatzteile für eine Reparatur benutzt werden, besteht erhöhte Stromschlaggefahr. − Öffnen Sie das Gehäuse nicht. Bei eigen- ständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder fal- scher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen. -
Seite 32: Reinigung Und Aufbewahrung
Reinigung und Aufbewahrung Reinigung und Aufbewahrung Verwenden Sie zur Reinigung keine aggressiven Reini- gungs- oder Lösungsmittel − Reinigen Sie das Gehäuse des Akkuschraubers nur mit einem trockenen und weichen Tuch. − Entfernen Sie hartnäckige Verschmutzungen mit einem leicht feuchten Tuch und einem milden Ge- schirrspülmittel. -
Seite 33: Technische Daten
Technische Daten Technische Daten 3,6 V LI-ION Akkuschrauber Modell: WSD 3.6-1 Artikelnummer: 5902231 Leerlaufdrehzahl: 200 min Bitaufnahme: 6,35 mm (1/4“) Akku Spannung: 3,6 V Kapazität: 1,5 Ah Typ: Lithium-Ionen- Akku (LI-ION) Ladedauer: ca. 3 Stunden Ladegerät Gerätenummer: IVP0550-0700W Versorgungsspannung: 100-240 V~/... -
Seite 34: Hand-Arm-Vibration
Geräusch- und Vibrationsinformation Geräuschemission Schallleistungspegel L 64,83 dB(A) Unsicherheit K 3 dB(A) Schalldruckpegel L 53,83 dB(A) Unsicherheit K 3 dB(A) Hand-Arm-Vibration Schrauben a < 2,5 (0,195) m/s2 Unsicherheit K: 1,5 m/s2 Geräusch- und Vibrationsinformation Die angegebenen Schall- und Vibrationswerte wur- den ermittelt gemäß... - Seite 35 Geräusch- und Vibrationsinformation VORSICHT! Verletzungsgefahr durch Vibrationen! Der Schwingungsemissionswert kann sich während der Benutzung des Elektrowerk- zeugs vom Angabewert unterscheiden, ab- hängig von der Art und Weise wie das Elekt- rowerkzeug verwendet wird. − Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest. Hierbei erfolgt die Einschätzung der Beeinträchtigung unter Berücksichtigung der tatsächlichen Nutzungsbedingungen.
-
Seite 36: Entsorgung
Geräusch- und Vibrationsinformation − In der Nähe befindliche Personen müs- sen ebenfalls einen geeigneten Gehör- schutz tragen. VORSICHT! Lärmbelästigung! Eine gewisse Lärmbelästigung durch diese Maschine ist nicht vermeidbar. − Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. − Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. -
Seite 37: Altgerät Entsorgen
Entsorgung Altgerät entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Hausmüll! Sollte der Akkuschrauber einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflich- tet, Altgeräte getrennt vom Hausmüll, z. -
Seite 38: Konformitätserklärung
Meister Werkzeuge gmbH • Oberkamper Str. 37-39 • D-42349 Wuppertal EG-Konformitätserklärung 3,6 V LI-ION Akkuschrauber + Ladegerät Für das nachstehende Erzeugnis ... WORKZONE Akkuschrauber WSD 3.6-1 Nr. 5902231 • X/22/2015 • 92673 Ladegerät IVP0550-0700W … wird in Übereinstimmung mit folgenden Richtlinien erklärt: 2006/42/EC... -
Seite 39: Garantie
Schicken Sie die ausgefüll- te Garantiekarte zusam- 01805 99 21 21 men mit dem defekten Produkt an: meister-service@meister-werkzeuge.de Meister Werkzeuge GmbH MODELL: WSD 3.6-1 ARTIKELNUMMER: 5902231 X/22/2015 Kundenservice Oberkamper Str. 39 Hotline: Warenannahme Tor 1 14 Ct/min aus dem deutschen D-42349 Wuppertal Festnetz. -
Seite 40: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die ALDI Garantie bietet Ihnen weitreichende Vorteile ge- genüber der gesetzlichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauch- steile bei normalem und ordnungsgemä- ßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten Hotline:... - Seite 41 Die Garantie gilt nicht bei Schäden durch: • Unfall oder unvorhergesehene Ereignisse (z. B. Blitz, Wasser, Feuer, etc.). • unsachgemäße Benutzung oder Transport. • Missachtung der Sicherheits- und Wartungs- vorschriften. • sonstige unsachgemäße Bearbeitung oder Veränderung. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Mög- lichkeit, an der Servicestelle Reparaturen kostenpflichtig durchführen zu lassen.
-
Seite 43: Importiert Durch
Importiert durch: Meister Werkzeuge GmbH Oberkamper Str. 37-39 42349 Wuppertal KUNDENDIENST 01805 99 21 21 meister-service@meister-werkzeuge.de JAHRE MODELL: WSD 3.6-1 ARTIKELNUMMER: 5902231 GARANTIE X/22/2015...
