Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ............................. Allgemeines ........................................Bedienungsanleitung lesen und aufbewahren ..................... Zeichenerklärung ......................................Sicherheit ..........................................Bestimmungsgemäße Verwendung ............................. Restrisiken ..........................................Allgemeine Sicherheitshinweise ..............................Sicherheitshinweise für Bohrmaschinen und Schrauber ..............Sicherheitshinweise für Ladegeräte ..........................Vor Verwendung ..................................... Akkuschrauber und Lieferumfang prüfen ....................... - Seite 3 Wartung ..........................................Reinigung ..........................................Lagerung ..........................................Transport ..........................................Fehlerbehebung ....................................... Technische Daten ....................................Li-Ion Akku-Bohrschrauber ................................Ladegerät ..........................................Akku ............................................. Geräusch- und Vibrationsinformation ........................Geräuscheemissionswerte ................................Vibrationswert: ......................................Recycling ..........................................CE-Konformitätserklärung ................................
-
Seite 4: Lieferumfang / Teilebezeichnung

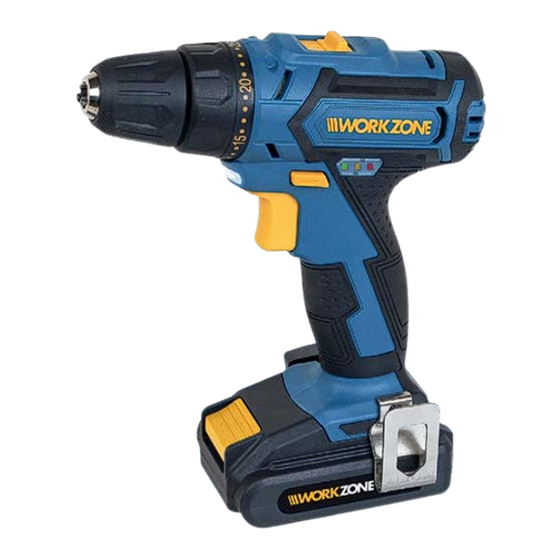

Lieferumfang / Teilebezeichnung 1. Umschalter 1./2. Gang 8. Akkublock-Entriegelung 2. LCD Batterieladestandsanzeige 9. Bitklemme 3. Umschalter Rechts-/Linkslauf 10. LED-Arbeitsleuchte 4. Ein-/Aus-Schalter der 11. Schnellspannbohrfutter Maschine und elektronische 12. Drehmomentvorwahl Drehzahlregulierung 13. Einstellmarkierung 5. Handgriff 6. Gürtelklipp 7. Akku... -
Seite 5: Allgemeines
Allgemeines 14. Schnellladegerät 15. Ersatzakku 16. 17 tlg. Bit- und Bohrerset Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Li-Ion Akkuschrauber 20V (im Folgendem nur Akkuschrauber genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Akkuschrauber verwenden. -
Seite 6: Zeichenerklärung
Allgemeines Zeichenerklärung Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf dem Akkuschrauber, Ladegerät, Akku oder auf der Verpackung verwendet. Bezeichnet eine Gefährdung, die, wenn sie nicht vermieden WARNUNG wird, den Tod oder eine schwere Verletzung zur Folge haben kann. -
Seite 7: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Der Akkuschrauber ist für folgende Einsatzzwecke konstruiert worden: • zum Schrauben von Kreuz- und Schlitzschrauben, • zum Bohren in Holz, Kunststoff und Metall. Der Akkuschrauber darf nur wie angegeben bestimmungsgemäß verwendet werden. Jede weitere, darüber hinausgehende Verwendung ist verboten! Für aus nicht bestimmungsgemäßer Verwendung hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener. -
Seite 8: Allgemeine Sicherheitshinweise
Sicherheit Allgemeine Sicherheitshinweise WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). - Seite 9 Sicherheit oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
- Seite 10 Sicherheit oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.
- Seite 11 Sicherheit Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
-
Seite 12: Sicherheitshinweise Für Bohrmaschinen Und Schrauber
Vor Verwendung Sicherheitshinweise für Bohrmaschinen und Schrauber a) Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. -
Seite 13: Akku Einsetzen / Austauschen
Vor Verwendung Akku einsetzen / austauschen • Stecken Sie den Akku in den Handgriff, bis er einrastet. • Um den Akku zu entfernen, drücken Sie die Akkublock-Entriegelung ein und ziehen den Akku aus dem Handgriff heraus. Akku aufladen HINWEIS Beim Laden sowie bei starker Beanspruchung des Akkuschraubers erwärmt sich der Akku. -
Seite 15: Verwendung
Verwendung Verwendung Ein- und Ausschalten Einschalten: • Ein-/Aus-Schalter drücken. Ausschalten: • Ein-/Aus-Schalter loslassen. Die Drehzahl kann je nach Druck auf den Ein-/Aus-Schalter stufenlos verstellt werden. LED-Arbeitsleuchte Das Gerät ist mit einer LED Arbeitsleuchte ausgestattet, die das Arbeiten in unzugänglichen, dunklen Stellen vereinfacht. •... -
Seite 16: Umschalten Rechts-/Linkslauf
Verwendung Gangschalter in Stellung 1: • 1. Gang 0 – 400 min Gangschalter in Stellung 2: • 2. Gang 0 – 1550 min Vergewissern Sie sich, dass der Gangschalter stets in Stellung 1oder 2 einrastet. Umschalten Rechts-/Linkslauf HINWEIS Drehrichtungswechsel nur bei Stillstand durchführen. •... -
Seite 17: Bohren
Verwendung Bohren • Um die Bohrfunktion auszuwählen, drehen Sie den Ring der Drehmomentvorwahl bis das Bohren-Symbol in einer Linie mit der Markierung steht. Bohrfutterwechsel Bei eingelegtem 1. Gang lässt sich das Bohrfutter leichter lösen, da sich das Getriebe nicht so leicht mitdreht. •... -
Seite 18: Arbeitshinweise
Arbeitshinweise Arbeitshinweise Eine Temperatur über 50°C vermindert die Leistung des Akkus. Längere Erwärmung durch Sonne oder Heizung vermeiden. Tipps zum Bohren im Metall Markierte Bohrstellen mit einem Körner ankörnen. Blech stets einspannen. Dünnes Metall mit Holzblock unterlegen um Verformung zu vermeiden. HSS- Spiralbohrer verwenden. -
Seite 19: Wartung
Wartung, Reinigung, Lagerung und Transport Wartung Die Anschlusskontakte an Ladegerät und Akku sauber halten. Bauteile, deren Austausch nicht beschrieben wurde, von einem Fachmann oder Kundendienstwerkstätte auswechseln lassen. Reinigung • Reinigen Sie das Gehäuse des Ladegeräts mit einem weichen, trockenen Tuch. Ziehen Sie vorher den Netzstecker des Ladegeräts. -
Seite 20: Technische Daten
Akku wird nicht geladen Akku hat keinen Kontakt Akku bis zum Anschlag einschieben Ladegerät defekt Ladegerät tauschen Technische Daten Li-Ion Akku-Bohrschrauber Modell 2020002-A Bemessungsspannung 20 V Bohrfutterspannbereich 0,8 – 10 mm Drehmomentstufen 25 + Bohren Bohrleistung (max.) Holz: 20 mm Metall: 8 mm Schraubleistung (max.) -
Seite 21: Ladegerät
Geräusch- und Vibrationsinformation Ladegerät Modell TF0702082000G Netzspannung 220 – 240 V~ / 50 Hz / 53 W Ausgangsspannung 20,8 V / 2000 mA Schutzklasse II Akku Modell B020003-A Bemessungsspannung 20 V Kapazität 1500 mAh Lithium-Ionen-Akku (Li-Ion) Geräusch- und Vibrationsinformation Geräuscheemissionswerte Gemessen gemäß... -
Seite 22: Vibrationswert
Geräusch- und Vibrationsinformation Informationen ermöglichen dem Anwender jedoch, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen. Vibrationswert: Vibrationswert: A 1,22 m/s Unsicherheit: K 1,5 m/s ACHTUNG: Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem in DIN EN 60745-1 genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. -
Seite 23: Recycling
Recycling Recycling Entsorgen Sie die Verpackung in Übereinstimmung mit dem Materialtyp sowie den örtlichen, in Ihrem Gebiet geltenden Vorschriften. Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. -
Seite 24: Ce-Konformitätserklärung
CE-Konformitätserklärung... - Seite 28 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 83532 06246 72091-600 www.walteronline.com JAHRE MODELL: GARANTIE 08/2018 2020002-A...
