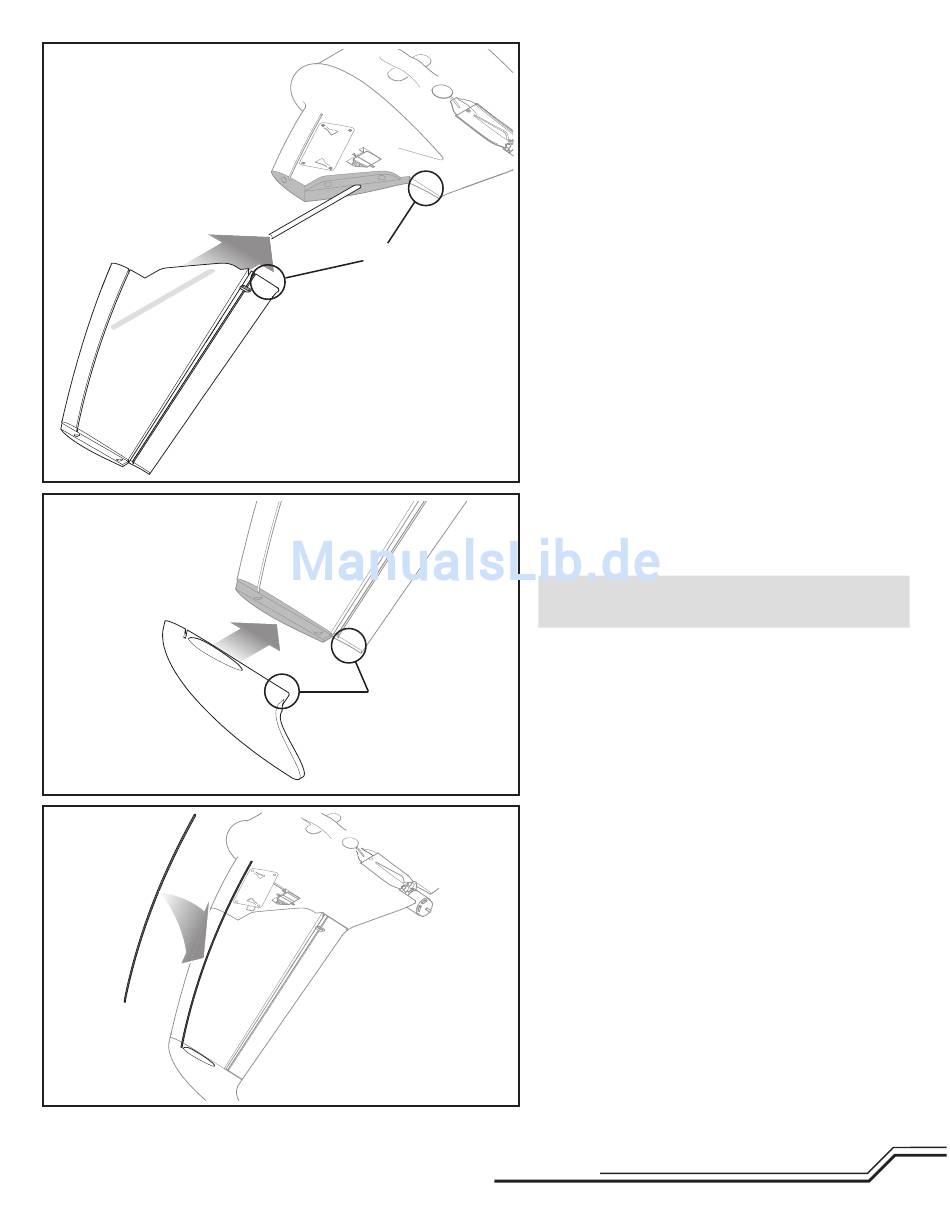

Montage der Tragfl ächen
1. Kleben Sie die markierten Fläche des Mittelstücks und der Aussen-
fl ügel mit Klebstoff. Geben Sie keinen Klebstoff auf die mit dem Kreis
markierten Flächen der Elevons und Tragfl ächenhinterkante.
2. Schieben Sie das Tragfl ächenaussenteil vorsichtig zum Mittelteil bis
diese auf einer Linie ausgerichtet sind.
3. Sichern Sie beide Teile mit Maskierfolie bis der Klebstoff vollständig
getrocknet ist.
4. Wiederholen Sie die Schritte 1-3 für die andere Tragfl ächenseite.
Montage der Wingtips
Der Manta ist mit zwei verschiedenen Wingtipsätzen ausgestattet.
Der nach oben geschwungene Standardwingtip ist hier abgebildet.
Die fl achen Wingtips sind ebenfalls im Lieferumfang, so dass der Pilot
entscheiden kann welche er montieren möchte.
HINWEIS: Ohne montierte Wingtipps ist der Manta instabil und es
könnte zu einem Absturz kommen. Absturzschäden sind nicht durch
die Garantie gedeckt.
1. Kleben Sie den Wingtip an die Tragfl äche. Geben Sie keinen Klebstoff
auf die Flächen der Elevons und Tragfl ächenhinterkante.
2. Sichern Sie beide Teile mit Maskierfolie bis der Klebstoff vollständig
getrocknet ist.
3. Wiederholen Sie die Schritte 1-2 für die andere Tragfl äche.
Montage der Spanten in der Nasenleiste
1. Kleben Sie den Spant wie abgebildet in den Schlitz. Der Spant muß
vollständig in dem Schlitz versenkt sein. Biegen Sie den Spant damit
er leichter einzusetzen ist. Der Spant muß vom Wingtip durch die
Tragfl äche in das Mittelteil reichen.
2. Lassen Sie den Klebstoff vollständig trocknen.
3. Wiederholen Sie das für die andere Tragfl ächenseite.
