REMKO WKF / WKF-compact

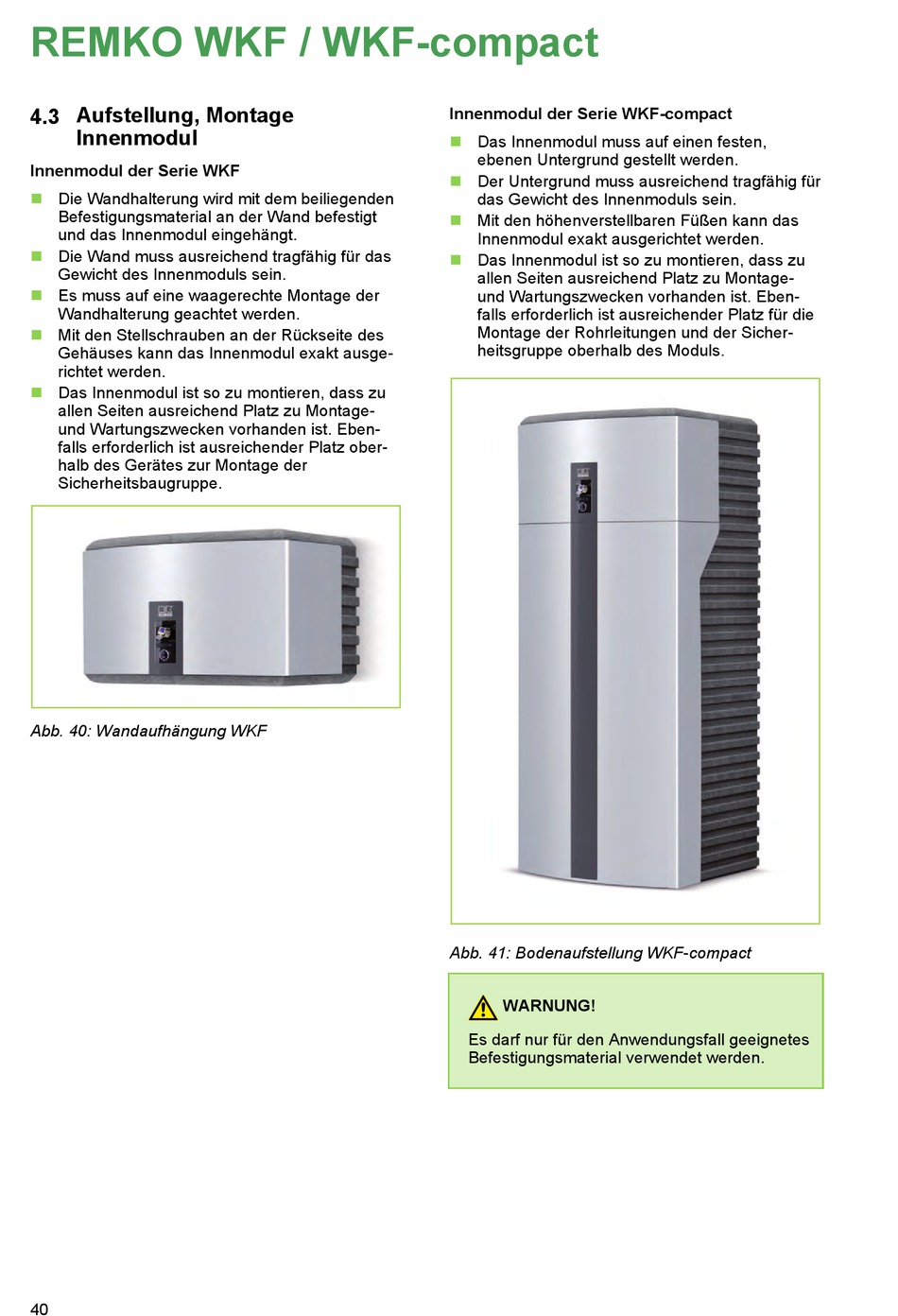

4.3 Aufstellung, Montage
Innenmodul
Innenmodul der Serie WKF
Die Wandhalterung wird mit dem beiliegenden
n
Befestigungsmaterial an der Wand befestigt
und das Innenmodul eingehängt.
n Die Wand muss ausreichend tragfähig für das
Gewicht des Innenmoduls sein.
n Es muss auf eine waagerechte Montage der
Wandhalterung geachtet werden.
Mit den Stellschrauben an der Rückseite des
n
Gehäuses kann das Innenmodul exakt ausge-
richtet werden.
n Das Innenmodul ist so zu montieren, dass zu
allen Seiten ausreichend Platz zu Montage-
und Wartungszwecken vorhanden ist. Eben-
falls erforderlich ist ausreichender Platz ober-
halb des Gerätes zur Montage der
Sicherheitsbaugruppe.
Abb. 40: Wandaufhängung WKF
40
Innenmodul der Serie WKF-compact
n Das Innenmodul muss auf einen festen,
ebenen Untergrund gestellt werden.
n Der Untergrund muss ausreichend tragfähig für
das Gewicht des Innenmoduls sein.
n Mit den höhenverstellbaren Füßen kann das
Innenmodul exakt ausgerichtet werden.
n Das Innenmodul ist so zu montieren, dass zu
allen Seiten ausreichend Platz zu Montage-
und Wartungszwecken vorhanden ist. Eben-
falls erforderlich ist ausreichender Platz für die
Montage der Rohrleitungen und der Sicher-
heitsgruppe oberhalb des Moduls.
Abb. 41: Bodenaufstellung WKF-compact
WARNUNG!
Es darf nur für den Anwendungsfall geeignetes
Befestigungsmaterial verwendet werden.
