1. Inbetriebnahme .............................................................................................................. 2
1.1 Akkuhandhabung ..................................................................................................... 2
1.2 Akkuladung .............................................................................................................. 2
1.3 Ein-/Ausschalten ...................................................................................................... 3
1.4 DL Buttons ............................................................................................................... 4
1.5 Besonderheit der Nummerischen Tastatur ............................................................... 4
1.6 Powermanagement .................................................................................................. 4
1.7 Kommunikation via ActiveSync/WMDC .................................................................... 5
2. Datenerfassung ............................................................................................................. 5
2.1 Laser ........................................................................................................................ 5
2.2 Imager ...................................................................................................................... 5
2.3 Konfiguration der Lesemodule .................................................................................. 5
2.4 Sicherung der Einstellungen ..................................................................................... 6
2.5 Sicherung der Anwendung ....................................................................................... 6
2.6 Autostart ................................................................................................................... 7
3. Gerätespezifische Einstellungen .................................................................................... 7
3.1 Wireless LAN ............................................................................................................ 7
3.2 Bluetooth Kommunikation ......................................................................................... 8
3.3 Datalogic Desktop Utility (DDU) ................................................................................ 8
3.4 Locked Web Browser ............................................................................................... 9
3.5 Firmware- Stand des Terminals ................................................................................ 9
3.6 Werkseinstellungen wiederherstellen (Clean Boot) ..................................................10
3.7 Neustart des Terminals ...........................................................................................11
4. Mitgelieferte Software Tools ..........................................................................................11
4.1 Wavelink Avalanche ................................................................................................11
4.2 Wavelink TE Telnetclient .........................................................................................11

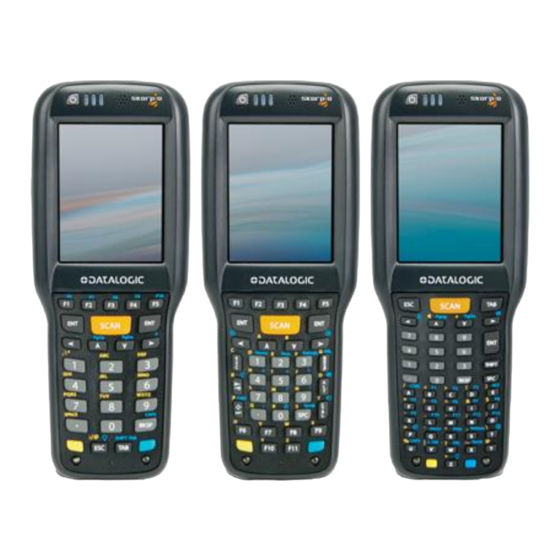

Diese Schnellinbetriebnahmeanleitung bezieht sich auf den Terminalscanner Typ SkorpioX3
mit Microsoft Windows CE 6.0.
Schnellstartanleitung SkorpioX3 CE
1
24.08.2015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Datalogic Scorpio X3 CE Series
Inhaltszusammenfassung für Datalogic Scorpio X3 CE Series
-
Seite 1: Inhaltsverzeichnis
3. Gerätespezifische Einstellungen ..................7 3.1 Wireless LAN ......................7 3.2 Bluetooth Kommunikation ..................8 3.3 Datalogic Desktop Utility (DDU) ................8 3.4 Locked Web Browser ....................9 3.5 Firmware- Stand des Terminals ................9 3.6 Werkseinstellungen wiederherstellen (Clean Boot) ..........10 3.7 Neustart des Terminals ...................11... -
Seite 2: Inbetriebnahme
Schnellstartanleitung SkorpioX3 CE 1. Inbetriebnahme 1.1 Akkuhandhabung Setzen Sie zuerst die obere Seite (mit den zwei Nasen) ein und drücken Sie dann auf die untere Seite (mit der Verriegelungslasche) bis die Verriegelungslasche einrastet. Zur Entnahme des Akkus schalten Sie zuvor das Terminal aus, drücken Sie die Verriegelungslasche nach unten und entnehmen Sie den Akku. -
Seite 3: Ein-/Ausschalten
Schnellstartanleitung SkorpioX3 CE Batterie Status Zeichen Beschreibung Haupt- und Backup Batterie Batterie wird geladen werden geladen Gerät wird mit Spannung versorgt. Batterie schwach Haupt- Batterie schwach Puffer Batterie schwach. Batterietausch Backup Batterie schwach ohne Datenverlust ist nicht möglich. Haupt- und Backup Batterie Batterie wird geladen werden geladen wenn die linke LED rot leuchtet. -
Seite 4: Dl Buttons
Schnellstartanleitung SkorpioX3 CE 1.4 DL Buttons „DL Buttons“ können Funktionstasten, aber auch Tastenkombinationen mit einer bestimmten Funktion belegen, wie z.B.: F1 = Show/Hide Taskbar, oder Applikationen starten. Sie finden das Tool unter „Start -> Settings -> Control Panel -> DL Buttons“. Die Default Einstellungen finden Sie im Quickstart der DDU. -
Seite 5: Kommunikation Via Activesync/Wmdc
Schnellstartanleitung SkorpioX3 CE 1.7 Kommunikation via ActiveSync/WMDC Die Schnittstelle am SkorpioX3 unterstützt direkt eine USB Verbindung, alternativ kann auch über Cradle eine Verbindung hergestellt werden. Der ActiveSync Verbindungsaufbau startet direkt beim Einstecken des Kabels oder beim Hineinstellen in das Cradle. Spezielle Treiber sind nicht notwendig. Sollte es Probleme beim Verbindungsaufbau geben, testen Sie den Anschluss an einer anderen Schnittstelle oder einem weiteren PC. -
Seite 6: Sicherung Der Einstellungen
Alle Einstellungen, sowie die Steuerung der ID- Module, können über entsprechende SDK Funktionen erfolgen. Dazu werden ActiveX Komponenten, C++ Klassen, C#.NET und VB.NET Namespace-DLLs angeboten. Diese können Sie unter www.datalogic.com 2.4 Sicherung der Einstellungen Registry Einstellungen Umgebung gegen Kaltstart abzusichern bieten wir in der Systemsteuerung das Tool „Persistent... -
Seite 7: Autostart
Schnellstartanleitung SkorpioX3 CE 2.6 Autostart Für einen Autostart einer Anwendung können Sie zwischen der Software „Datalogic Desktop Utility“ (DDU) oder dem Befehlsbasierenden Autostart wählen. Die Software DDU kann wahlweise über Ihren PC oder direkt auf dem Mobile Gerät konfiguriert werden. Diese finden Sie auf dem Gerät unter „Start ->... -
Seite 8: Bluetooth Kommunikation
Sie bei Bedarf eine Verschlüsselung oder Authentifizierung. 3.3 Datalogic Desktop Utility (DDU) Mit der Software „Datalogic Desktop Utility“ (DDU) können Sie verschiedene Einstellungen vornehmen. Sie können unter „WebAppLock“ einstellen, welche Seite bei einem bestimmten Fehler im Browser angezeigt werden soll. Unter „Win“... -
Seite 9: Locked Web Browser
Schnellstartanleitung SkorpioX3 CE 3.4 Locked Web Browser Der Locked Web Browser ist ein Webbrowser im „Kioskmode“. Dass heißt, der Anwender sieht nur die Webseite, die Menu und Adresszeile werden hier ausgeblendet. Die Einstellungen, wie Startseite und Statusicons, werden in der DDU eingestellt. Die Funktion „Trap Keys“... -
Seite 10: Firmware- Stand Des Terminals
Schnellstartanleitung SkorpioX3 CE 3.5 Firmware- Stand des Terminals verwendeten Firmware Stand Ihres SkorpioX3 können Sie unter „Start -> Settings - > Control Panel -> Device Info“ in Erfahrung bringen. z.B.: Ver.: 1.95.024.05 3.6 Werkseinstellungen wiederherstellen (Clean Boot) Sollten Sie Ihr Gerät auf die Werkseinstellungen zurücksetzen müssen, um z.B. durch Externe Software oder Registry Einstellungen verursachte Fehlfunktionen zu beseitigen gehen Sie bitte wie folgt vor. -
Seite 11: Neustart Des Terminals
Auf dem SkorpioX3-GUN ist der umfangreiche und sehr flexible Terminalclient von Wavelink vorinstalliert und vorlizenziert. Die aktuellste Version finden Sie immer unter www.wavelink.com/datalogic. Zur Konfiguration der Emulation installieren Sie das Programm von der Downloadseite auf Ihrem PC (Active Sync Version) oder binden das Paket innerhalb Avalanche (AVA) ein. Weitere Informationen zu Wavelink TE finden Sie in einer eigenen Schnellinbetriebnahme.
