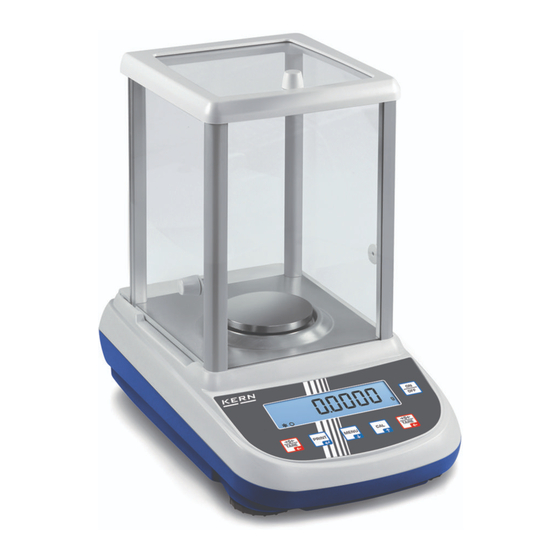

KERN ALJ 160-4A Betriebsanleitung
Analysen- und präzisionswaagen
Vorschau ausblenden
Andere Handbücher für ALJ 160-4A:
- Betriebsanleitung (78 Seiten) ,
- Betriebsanleitung (103 Seiten) ,
- Betriebsanleitung (260 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KERN ALJ 160-4A
Inhaltszusammenfassung für KERN ALJ 160-4A
- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Analysen- und Präzisionswaagen KERN ALJ/ALS/PLJ/PLS Version 3.9 08/2015 ALJ/ALS/PLJ/PLS-BA-d-1539...
-
Seite 2: Inhaltsverzeichnis
6.8.1 Stabilitäts-Anzeige ........................28 6.8.2 Waage Null-Anzeige ......................... 28 Justierung ....................28 Modelle mit externem Gewicht (KERN ALS/PLS) .............29 7.1.1 Justierung mit empfohlenem Justiergewicht (Werkseinstellung) ..........29 7.1.2 Justierung mit Gewichten anderer Nennwerte ................. 30 Modelle mit internem Gewicht (KERN ALJ/PLJ) ............32 7.2.1... - Seite 3 Wägeeinheit ......................43 Datenausgabetyp ......................44 Baudrate ........................45 Auto Zero ........................46 Filter .........................48 Stillstandskontroll-Anzeige ..................49 Kontrast der Anzeige einstellen ................50 Hinterleuchtung der Anzeige ..................51 Automatische Abschaltfunktion „AUTO OFF“ in Stand-by Modus......52 Anwendermenü .................... 53 10.1 Stückzählen ......................54 10.1.1 Umschalten zwischen Stückzahl- und Gewichtsanzeige ............. 56 10.1.2 Automatische Referenzoptimierung ..................
-
Seite 4: Technische Daten
1 Technische Daten KERN 160-4A 250-4A 310-4A 500-4A Wägebereich (Max) 160 g 250 g 310 g 510 g Ablesbarkeit (d) 0.1 mg 0.1 mg 0.1 mg 0.1 mg Reproduzierbarkeit 0.1 mg 0.1 mg 0.1 mg 0.2 mg Linearität ± 0.3 mg ±... - Seite 5 KERN ALJ 160-4AM ALJ 250-4AM ALJ 310-4AM Wägebereich (Max) 160 g 250 g 310 g Ablesbarkeit (d) 0.1 mg 0.1 mg 0.1 mg Reproduzierbarkeit 0.1 mg 0.1 mg 0.1 mg Linearität ± 0.3 mg ± 0.3 mg ± 0.3 mg...
- Seite 6 KERN ALS 160-4A ALS 250-4A Wägebereich (Max) 160 g 250 g Ablesbarkeit (d) 0.1 mg 0.1 mg Reproduzierbarkeit 0.1 mg 0.1 mg Linearität ± 0.3 mg ± 0.3 mg Einschwingzeit (typisch) 4 sec. 4 sec. Mindeststückgewicht bei > 0,5 mg >...
- Seite 7 KERN PLJ 310-3F PLJ 420-3F PLJ 720-3A Wägebereich (Max) 310 g 420 g 720 g Ablesbarkeit (d) 0.001 g 0.001 g 0.001 g Reproduzierbarkeit 0.001 g 0.001 g 0.001 g Linearität ± 0.003 g ± 0.003 g ± 0.002 g Einschwingzeit (typisch) 3 sec.
- Seite 8 KERN 1200-3A 1200-3DA 2000-3A 3100-2F Wägebereich (Max) 720 g/ 1200 g 2100 g 3100 g 1200 g Ablesbarkeit (d) 0.001g/ 0.001 g 0.001 g 0.01 g 0.01 g Reproduzierbarkeit 0.001g/ 0.001 g 0.002 g 0.01 g 0,01 g Linearität ± 0.003g/ ±...
- Seite 9 KERN PLJ 4200-2F PLJ 6200-2A PLJ 6200-2DA Wägebereich (Max) 4200 g 6200 g 4200 g /6200 g Ablesbarkeit (d) 0.01 g 0.01 g 0.01 g /0.1 g Reproduzierbarkeit 0.02 g 0.01 g 0.01 g /0.1 g Linearität ± 0.04 g ±...
- Seite 10 KERN PLJ 300-3FM PLJ 720-3AM Wägebereich (Max) 320 g 720 g Ablesbarkeit (d) 0.001 g 0.001 g Reproduzierbarkeit 0.001 g 0.001 g Linearität ± 0.003 g ± 0.002 g Eichwert (e) 10 mg 10 mg Eichklasse Mindestgewicht (min) 20 mg...
- Seite 11 KERN PLJ 3000-2FM PLJ 6200-2AM Wägebereich (Max) 3100 g 6200 g Ablesbarkeit (d) 0.01 g 0.01 g Reproduzierbarkeit 0.01 g 0.01 g Linearität ± 0.03 g ± 0.02 g Eichwert (e) 100 mg 100 mg Eichklasse Mindestgewicht (min) 20 mg...
- Seite 12 KERN PLS 310-3F PLS 420-3F PLS 510-3A Wägebereich (Max) 310 g 420 g 510 g Ablesbarkeit (d) 0.001 g 0.001 g 0.001 g Reproduzierbarkeit 0.002 g 0.002 g 0.001 g Linearität ± 0.003 g ± 0.004 g ± 0.002 g Einschwingzeit (typisch) 3 sec.
- Seite 13 KERN PLS 720-3A PLS 1200-3A PLS 1200-3DA 720 g /1,200 g Wägebereich (Max) 720 g 1200 g 0.001 g /0.01 g Ablesbarkeit (d) 0.001 g 0.001 g 0.001 g /0.01 g Reproduzierbarkeit 0.001 g 0.001 g ± 0.002 g / 0.02 g Linearität...
- Seite 14 KERN PLS 3100-2F PLS 4200-2F PLS 4200-2A 3100 g 4200 g Wägebereich (Max) 4200 g 0.01 g 0.01 g Ablesbarkeit (d) 0.01 g 0.02 g 0.02 g Reproduzierbarkeit 0.01 g ± 0.03 g ± 0.04 g Linearität ± 0.02 g 3 sec.
- Seite 15 KERN PLS 6200-2A PLS 6200-2DA Wägebereich (Max) 6200 g 4200 g/6200 g Ablesbarkeit (d) 0.01 g 0.01 g/0.1 g Reproduzierbarkeit 0.01 g 0.01 g/0.1 g Linearität ± 0.03 g ± 0.02 g / 0.2 g Einschwingzeit (typisch) 2 sec. 2 sec.
- Seite 16 PLS 20000-1F KERN PLS 8000-2A Wägebereich (Max) 8200 g 20 kg Ablesbarkeit (d) 0.01 g 0.1 g Reproduzierbarkeit 0.01 g 0.1 g Linearität ± 0.03 g ± 0.4 g Einschwingzeit (typisch) 2 sec. 3 sec. Mindeststückgewicht bei > 50 mg >...
-
Seite 17: Erläuterung Des Grafischen Symbols
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 18: Prüfmittelüberwachung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewich- te und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 19: Verpackung / Rücktransport
5.2 Verpackung / Rücktransport Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu verwen- den. Vor dem Versand alle angeschlossenen Kabel und losen / beweg- lichen Teile trennen. ... - Seite 20 Beispiel Modelle ALJ/ALS: ALJ/ALS/PLJ/PLS-BA-d-1539...
-
Seite 21: Auspacken, Aufstellung Und Inbetriebnahme
6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •... -
Seite 22: Aufstellen
6.2.1 Aufstellen Aufbau der Waage: Modelle ALS/ALJ Modelle PLS/PLJ, d = 1 mg ALJ/ALS/PLJ/PLS-BA-d-1539... - Seite 23 Modelle PLS/PLJ, d = 100 mg Modelle PLS/PLJ, d = 10 mg Die Waage mit Fußschrauben nivellieren, bis sich die Luft- blase in der Libelle im vorgeschriebenen Kreis befindet. ALJ/ALS/PLJ/PLS-BA-d-1539...
-
Seite 24: Lieferumfang/Serienmäßiges Zubehör
Transportsicherung entfernen: Auf der linken Unterseite der Waage goldfarbene Schraube gegen silberfarbene tau- schen (siehe Aufkleber). 6.2.2 Lieferumfang/Serienmäßiges Zubehör • Waage (siehe Kap. 6.2.1) • Netzgerät • Betriebsanleitung 6.3 Geräteübersicht 6.3.1 Vorderseite der Waage Abdeckung Windschutz Libelle Windschutz LCD Display Funktionstasten Stellfüße ALJ/ALS/PLJ/PLS-BA-d-1539... -
Seite 25: Rück- Und Unterseite Der Waage
6.3.2 Rück- und Unterseite der Waage 1. Wägeplatte 2. RS232C-Schnittstelle 3. Fussschrauben 4. Anschluss Netzadapter 5. Gehäuseschrauben (bei Modellen mit 4 Fü- ßen zunächst die hinte- ren beiden Füße her- ausschrauben) 6. Unterflurwäge- einrichtung ALJ/ALS/PLJ/PLS-BA-d-1539... -
Seite 26: Bedienungselemente
6.4 Bedienungselemente 6.4.1 Anzeigenübersicht 6.4.2 Tastaturübersicht Taste Bezeichnung kurzer Tastendruck langer Tastendruck bis das akustische Signal verstummt • Anwendermenü • Benutzermenü aufrufen aufrufen • Benutzermenü MENU-Taste/ • Menüpunkte anwählen verlassen - vorwärts blättern • Anzeige umschalten • numerische Eingabe - rückwärts blättern Pfeiltaste ... -
Seite 27: Stromversorgung Anschließen Und Einschalten
6.5 Stromversorgung anschließen und einschalten Vor Anschluss des Netzadapters prüfen, ob der aufgedruckte Spannungswert mit der örtlichen Spannung übereinstimmt. Nur KERN-Original Netzadapter verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. Netzadapter in Netzadapterbuchse der Waage einstecken und ans Netz an- schließen. -
Seite 28: Anschluss Von Peripheriegeräten
Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 6.8 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap. -
Seite 29: Modelle Mit Externem Gewicht (Kern Als/Pls)
7.1 Modelle mit externem Gewicht (KERN ALS/PLS) Bei geeichten Waagen ist die Justierung gesperrt. 7.1.1 Justierung mit empfohlenem Justiergewicht (Werkseinstellung) Gewichtswert des erforderlichen Justiergewichtes siehe Kap. 1 „Techn. Daten“. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. CAL- Taste drücken. -
Seite 30: Justierung Mit Gewichten Anderer Nennwerte
Justierpunkte siehe Tab. 1. Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. CAL- Taste drücken und gedrückt halten bis das akustische Signal verstummt. - Seite 31 Empfohlenes Jus- Weitere messtechnisch nicht optimale Nennwerte zur Modell tiergewicht Justierung (siehe Kap. 7.1.2) (siehe Kap. 7.1.1) A-Modelle ALJ 160-4A ALJ 250-4A ALJ 310-4A ALJ 500-4A ALS 160-4A 150g 100g ALS 250-4A 200g 100g PLJ-720-3A PLJ 1200-3A PLJ 1200-3DA PLJ 2000-3A...
-
Seite 32: Modelle Mit Internem Gewicht (Kern Alj/Plj)
7.2 Modelle mit internem Gewicht (KERN ALJ/PLJ) Bei nicht geeichten Waagen stehen im Menü vier Justiermöglichkeiten zur Verfü- gung. Einstellung Im Wägemodus MENU-Taste drücken und gedrückt halten bis das im Menü akustische Signal verstummt. Der erste Menüpunkt „units“ wird ange- zeigt. -
Seite 33: Justierung Modelle Plj-M
Bei aktivierter I-CAL-Funktion wird die interne Justierung nur durch I-CAL Drücken der CAL-Taste gestartet. Vor Drücken von CAL darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Bei Modellen mit internem Justiergewicht wird die Justierung mit E-CAL externem Gewicht nicht empfohlen. Durchführung siehe Kap. -
Seite 34: Internes Justiergewicht Überschreiben
7.2.2 Internes Justiergewicht überschreiben (nur Modelle in nicht eichfähiger Einstellung) Die Überschreibung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Waagen durchgeführt werden. MENU – Taste drücken und gedrückt halten, bis das akustische Signal verstummt MENU -Taste so oft drücken, bis „CAlib“... -
Seite 35: Eichung
7.3 Eichung Allgemeines: Nach der EU-Richtlinie 90/384/EWG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be- stimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. -
Seite 36: Basisbetrieb
8 Basisbetrieb Einschalten Im Stand-by Modus.(siehe Kap. 6.5) ON/OFF-Taste drücken. Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit. Bei Modellen PLJ-M erscheint in der Anzeige „Wait 30“. Die Waage benötigt 30 Minuten zur Stabilisierung. Danach wechselt sie automa- tisch in den Wägemodus und ist somit betriebsbereit. ON/OFF-Taste drücken, die Waage kehrt zurück in den Stand-by Ausschalten Modus (siehe Kap. -
Seite 37: Unterflurwägung
8.1 Unterflurwägung Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor: • Waage ausschalten. • Verschlussdeckel (1) am Waagenboden öffnen. • Haken zur Unterflurwägung vorsichtig und vollständig einhängen. •... -
Seite 38: Benutzermenü
9 Benutzermenü Im Benutzermenü lassen sich Einstellungen der Waage ändern. Damit kann die Waage individuell an Ihre Anforderungen angepasst werden. Werksseitig ist das Benutzermenü so eingestellt, dass in aller Regel keine Änderun- gen vorzunehmen sind, nur bei besonderen Einsatzbedingungen. Navigation im Menü Einstieg ins Menü... - Seite 39 Menü-Übersicht: Menüpunkt Anzeige Auswahl Beschreibung Wägeeinheit Units Gramm Gram (siehe Kap. 9.1) Carat * Carat Unze * Ounce Pound * Pound Pennyweight * PEnn Troy Unze * OuncEtr Grain * GrAin Tael Hongkong * tAEL Hon Tael Singapur * tAEL SGP Tael R.O.C.
- Seite 40 Kontrast der Anzeige (siehe Kap.9.7) Contr 1-15 Kontrast auswählen Hinterleuchtung der An- Hinterleuchtung eingeschaltet zeige (siehe Kap. 9.8) Hinterleuchtung ausgeschaltet Hinterleuchtung schaltet sich 3 Sekunden nach Erreichen eines stabilen Wägewertes automa- Auto tisch ab. Bei Gewichtsänderung oder Tastendruck wird die Hin- terleuchtung wieder automatisch eingeschaltet.
- Seite 41 Menü-Übersicht Modelle PLJ-M: Menüpunkt Anzeige Auswahl Beschreibung Wägeeinheit Units Gramm Gram (siehe Kap. 9.1) Carat * Carat Unze * Ounce Pound * Pound Pennyweight * PEnn Troy Unze * OuncEtr Grain * GrAin Tael Hongkong * tAEL Hon Tael Singapur * tAEL SGP Tael R.O.C.
- Seite 42 Kontrast der Anzeige (siehe Kap.9.7) Contr 1-15 Kontrast auswählen Hinterleuchtung der An- Hinterleuchtung eingeschaltet zeige (siehe Kap. 9.8) Hinterleuchtung ausgeschaltet Hinterleuchtung schaltet sich 3 Sekunden nach Erreichen eines stabilen Wägewertes automa- Auto tisch ab. Bei Gewichtsänderung oder Tastendruck wird die Hin- terleuchtung wieder automatisch eingeschaltet.
-
Seite 43: Wägeeinheit
9.1 Wägeeinheit Die Waage kann je nach Anforderung in verschiedene Einheiten umgeschaltet wer- den (bei geeichten Waagen sind nicht alle Einheiten verfügbar, siehe Kap. 1 „Techni- sche Daten). Die selektierte Gewichtseinheit bleibt auch nach Trennung vom Netz bestehen. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. -
Seite 44: Datenausgabetyp
9.2 Datenausgabetyp Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste ... -
Seite 45: Baudrate
9.3 Baudrate Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste ... -
Seite 46: Auto Zero
9.4 Auto Zero Unter diesem Menüpunkt kann die automatische Nullpunktkorrektur ein- oder ausge- schaltet werden. Im eingeschalteten Zustand wird der Nullpunkt bei Drift oder bei Verschmutzungen automatisch korrigiert. Hinweis: Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“... - Seite 47 Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Au0 OFF = Auto Zero ausgeschaltet Au0 1 = Auto Zero-Bereich ± ½ Digit Au0 2 = Auto Zero-Bereich ± 3 Digits Au0 3 = Auto Zero-Bereich ±...
-
Seite 48: Filter
9.5 Filter Unter diesem Menüpunkt kann die Waage an bestimmte Umgebungsbedingungen und Messzwecke angepasst werden. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. ... -
Seite 49: Stillstandskontroll-Anzeige
9.6 Stillstandskontroll-Anzeige Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Stab 1: Stillstandskontrolle schnell - sehr ruhiger Aufstellungsotr Stab 2: Stillstandskontrolle schnell + genau - ruhiger Aufstellungsort... -
Seite 50: Kontrast Der Anzeige Einstellen
9.7 Kontrast der Anzeige einstellen Zum Einstellen des Kontrasts der Anzeige kann zwischen 15 Werten gewählt wer- den. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. ... -
Seite 51: Hinterleuchtung Der Anzeige
9.8 Hinterleuchtung der Anzeige Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Hinterleuchtung eingeschaltet Hinterleuchtung ausgeschaltet... -
Seite 52: Automatische Abschaltfunktion „Auto Off" In Stand-By Modus
9.9 Automatische Abschaltfunktion „AUTO OFF“ in Stand-by Modus Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste disab... -
Seite 53: Anwendermenü
10 Anwendermenü Im Anwendermenü können folgende Betriebsarten aktiviert/deaktiviert werden: Count Stückzählen Dens Dichtbestimmung von Feststoffen/Flüssigkeiten Summierfunktion Wägen mit Toleranzbereich Perc Prozentbestimmung Anim Tierwägefunktion M Load Spitzenwertfunktion Navigation im Menü: Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ Einstieg ins Menü... -
Seite 54: Stückzählen
10.1 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zäh- lenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des be- rechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchge- führt. - Seite 55 Falls keine Referenz gebildet werden konnte, weil das Wägegut zu insta- bil oder das Referenzgewicht zu klein war, wird während der Referenzer- mittlung folgende Anzeige eingeblendet: ERR04 = kleinstes Zählgewicht unterschritten Add SMP=Wenn die aufgelegte Stückzahl für eine korrekte Referenz- ...
-
Seite 56: Umschalten Zwischen Stückzahl- Und Gewichtsanzeige
10.1.1 Umschalten zwischen Stückzahl- und Gewichtsanzeige Wägegut auflegen und Stückzahl ablesen. MENU-Taste drücken, das Gesamtgewicht der aufgelegten Teile wird angezeigt. oder MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt, das durchschnittliche Stückgewicht eines Einzelteils wird angezeigt. ... -
Seite 57: Numerische Eingabe Des Referenzgewichts
10.1.3 Numerische Eingabe des Referenzgewichts Ist das Referenzgewicht/Stück bekannt, kann dieses über die Zifferntasten eingege- ben werden. Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. Mit PRINT-Taste bestätigen, die aktuelle Referenzstückzahl wird angezeigt. Mit den Pfeiltasten manual auswählen. ... -
Seite 58: Dichtebestimmung (Hydrostatische Wägung)
10.2 Dichtebestimmung (Hydrostatische Wägung) Die Dichte ist das Verhältnis Gewicht [g] : Volumen [cm ]. Das Gewicht ergibt sich durch Wägung der Probe an Luft. Das Volumen bestimmt man aus dem Auftrieb [g] der in eine Flüssigkeit getauchten Probe. Die Dichte [g/cm ] dieser Flüssigkeit ist be- kannt (Archimedisches Prinzip). - Seite 59 Die Anzeige zur Gewichtsbestimmung der „Probe in Luft“ wird angezeigt. Mit PRINT-Taste bestätigen. Falls nötig tarieren und Probe auflegen. Warten Sie bis die Gewichtsanzeige der Waage stabil ist, dann PRINT -Taste drücken. „WEI AIR“ wird blinkend angezeigt. ...
-
Seite 60: Dichtebestimmung Von Flüssigkeiten
10.2.2 Dichtebestimmung von Flüssigkeiten Probenflüssigkeit in ein Gefäß z.B. Becherglas füllen. Probenflüssigkeit solange temperieren bis die Temperatur konstant ist. Glassenkkörper mit bekannter Dichte bereit stellen Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. ... - Seite 61 Die Anzeige zur Gewichtsbestimmung des „Glassenkkörpers in Luft“ wird ange- zeigt. Mit PRINT-Taste bestätigen. Falls nötig tarieren und Senkköper mittig einhängen. Warten Sie bis die Gewichtsanzeige der Waage stabil ist, dann PRINT -Taste drücken. „WEI AIR“ wird blinkend angezeigt. ...
-
Seite 62: Summierfunktion
10.3 Summierfunktion Mit dieser Funktion können beliebig viele Einzelwägungen automatisch zu einer Ge- samtsumme addiert werden. Im Wägemodus MENU-Taste wiederholt drücken, bis „add“ angezeigt wird. Mit PRINT-Taste bestätigen Die Waage tariert automatisch und wechselt zur Nullanzeige Gewicht A auflegen. (Beispiel) ... -
Seite 63: Wägen Mit Toleranzbereich
Der Anzeigewert wird in den Summenspeicher addiert, danach tariert die Waage erneut automatisch und wechselt zur Nullanzeige Mit weiteren Gewichten ebenso verfahren Zum Ausdruck der Gesamtsumme der Einzelwägungen CAL-Taste drücken MENU-Taste drücken, die Summe aller Einzelwägungen wird angezeigt. ... - Seite 64 Die Information, ob das Wägegut sich innerhalb der Toleranzgrenzen befindet, kann zusätzlich noch durch ein akustisches Signal gegeben werden. Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, Anzeige zur Eingabe der unteren Toleranzgrenze erscheint.
-
Seite 65: Prozentbestimmung
10.5 Prozentbestimmung Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht. 10.5.1 Eingabe des Referenzgewichts durch Wägung Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. ... -
Seite 66: Numerische Eingabe Des Referenzgewichts
10.5.2 Numerische Eingabe des Referenzgewichts Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MENU-Taste „PErc n“ auswählen Mit PRINT-Taste bestätigen, Anzeige zur Eingabe des Referenzgewichts er- scheint. -
Seite 67: Tierwägefunktion
10.6 Tierwägefunktion Die Tierwägefunktion kann bei unruhigen Wägungen eingesetzt werden. Während einer festgelegten Zeitspanne wird der Mittelwert der Wägeresultate gebildet. Je unruhiger das Wägegut ist, desto länger sollte die Zeitspanne gewählt werden. Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. -
Seite 68: Spitzenwertfunktion
Um eine weitere Messung durchzuführen ON/OFF-Taste 1x drücken Zurück in den Wägemodus: ON/OFF-Taste 2x drücken 10.7 Spitzenwertfunktion Diese Funktion zeigt den höchsten Lastwert (Spitzenwert) einer Wägung an. Der Spitzenwert bleibt solange in der Anzeige stehen, bis er gelöscht wird. ... -
Seite 69: Datenausgang Rs 232C
8 Datenbits, 1 Stoppbit, kein Paritätsbit Baudrate wählbar auf 1200 - 9600 Baud Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 11.2 Pinbelegung des Waagenausgangssteckers Pin 2... -
Seite 70: Schnittstelle
11.3 Schnittstelle • Waage - PC 25-polig Waage • Waage - PC 9-polig Waage • Waage - Drucker Drucker Waage Dateneingang Busy Signal 11.4 Datentransfer Der Datensatz besteht auf folgenden 14 Zeichen: 1. Zeichen Vorzeichen -/Leerzeichen (Wägewert) 2-9. Zeichen Gewicht oder sonstige Daten 10-12. -
Seite 71: Formate Der Datenübertragung
11.5 Formate der Datenübertragung Bei stabilem Gewicht wird das Format nach Drücken der PRINT-Taste übertragen. Wägemodus (Fortlaufende Ausgabe und Fernsteuerbefehl) 1° 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15°r Stabil- Zeichen Gewicht Wägeeinheit ität Dichtebestimmung (nur Fernsteuerbefehl) 1°... - Seite 72 Prozentbestimmung (nur Fernsteuerbefehl) Prozentwert 1° 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15° 16° 17° 18° Prozent Leerzeichen Prozent Leerz. % Gewichtswert 1°. 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15° 16° 17° 18° Gewicht Leerz.
-
Seite 73: Fernsteuerbefehle
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Baudrate von Waage und Drucker müssen übereinstimmen, siehe Kap. 9.3. - Seite 74 Stückzählen Weight: 300.000 g PMU: 3.000 g Anzahl Teile Weight Gewicht der aufgelegten Teile Durchschnittliches Teilegewicht Prozentbestimmung Perc. 20 % Weight: 30.000 g Perc Anzeigewert in [%] Weight Anzeigewert in [g] Tierwägemodus Time 6 Sec Ave.: 59.446 g Summiermodus 14.156 g 18.226 g 32.382 g ALJ/ALS/PLJ/PLS-BA-d-1539...
-
Seite 75: Fehlermeldungen
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 13.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 13.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 76: Kleine Pannenhilfe
14 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige • Die Waage ist nicht eingeschaltet. leuchtet nicht. •... - Seite 77 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
-
Seite 78: Konformitätserklärung
EN 61010-1 (2001) Datum 21.03.2013 Signatur Date Signature Ort der Ausstellung 72336 Balingen Albert Sauter Place of issue KERN & Sohn GmbH Geschäftsführer Managing director KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com ALJ/ALS/PLJ/PLS-BA-d-1539...
