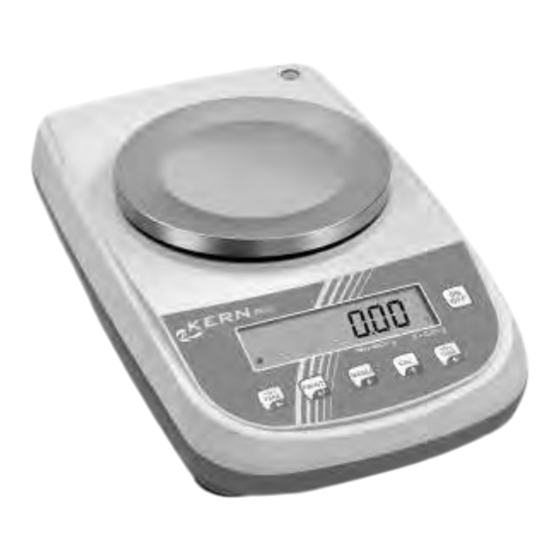

KERN ALJ 160-4A Betriebsanleitung
Präzisionswaage
Vorschau ausblenden
Andere Handbücher für ALJ 160-4A:
- Betriebsanleitung (78 Seiten) ,
- Betriebsanleitung (87 Seiten) ,
- Betriebsanleitung (103 Seiten)
Verwandte Anleitungen für KERN ALJ 160-4A
Inhaltszusammenfassung für KERN ALJ 160-4A
- Seite 1 KERN & Sohn GmbH Betriebsanleitung Präzisionswaage KERN PLS 4200-2F Version 3.5 10/2011 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 2: Inhaltsverzeichnis
KERN Version 3.5 10/2011 Betriebsanleitung Elektronische Analysen- und Präzisionswaagen Inhaltsverzeichnis Technische Daten ..................5 Erläuterung des grafischen Symbols „ ! “..........14 Grundlegende Hinweise (Allgemeines)............14 Bestimmungsgemäße Verwendung................14 Sachwidrige Verwendung..................14 Gewährleistung......................14 Prüfmittelüberwachung ...................15 Grundlegende Sicherheitshinweise ............16 Hinweise in der Betriebsanleitung beachten ............16 Ausbildung des Personals ..................16... - Seite 3 Justierung ....................24 Modelle mit externem Gewicht (KERN ALS/PLS) ..........25 7.1.1 Justierung mit empfohlenem Justiergewicht (Werkseinstellung) ..........25 7.1.2 Justierung mit Gewichten anderer Nennwerte................. 26 Modelle mit internem Gewicht (KERN ALJ/PLJ)............28 7.2.1 Internes Justiergewicht überschreiben..................30 Eichung ........................31 Basisbetrieb ....................33 Unterflurwägung.......................34...
- Seite 4 Fehlermeldungen ..................74 Wartung, Instandhaltung, Entsorgung............75 13.1 Reinigen ........................75 13.2 Wartung, Instandhaltung ..................75 13.3 Entsorgung .......................75 Kleine Pannenhilfe..................76 Konformitätserklärung ................78 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 5: Technische Daten
1 Technische Daten KERN ALJ 160-4A ALJ 250-4A ALJ 310-4A Wägebereich (Max) 160 g 250 g 310 g Ablesbarkeit (d) 0.1 mg 0.1 mg 0.1 mg Reproduzierbarkeit 0.1 mg 0.1 mg 0.1 mg Linearität ± 0.3 mg ± 0.3 mg ±... - Seite 6 KERN ALS 160-4A ALS 250-4A Wägebereich (Max) 160 g 250 g Ablesbarkeit (d) 0.1 mg 0.1 mg Reproduzierbarkeit 0.1 mg 0.1 mg Linearität ± 0.3 mg ± 0.3 mg Einschwingzeit (typisch) 4 sec. 4 sec. Mindeststückgewicht bei > 0,5 mg >...
- Seite 7 KERN PLJ 310-3F PLJ 420-3F PLJ 720-3A Wägebereich (Max) 310 g 420 g 720 g Ablesbarkeit (d) 0.001 g 0.001 g 0.001 g Reproduzierbarkeit 0.001 g 0.001 g 0.001 g Linearität ± 0.003 g ± 0.003 g ± 0.002 g Einschwingzeit (typisch) 3 sec.
- Seite 8 KERN PLJ 1200-3A PLJ 1200-3DA PLJ 3100-2F Wägebereich (Max) 1200 g 720 g/1200 g 3100 g Ablesbarkeit (d) 0.001 g 0.001 g/0.01 g 0.01 g Reproduzierbarkeit 0.001 g 0.001 g/0,01 g 0.01 g Linearität ± 0.003 g ± 0.003 g/0.03 g ±...
- Seite 9 KERN PLJ 4200-2F PLJ 6200-2A PLJ 6200-2DA Wägebereich (Max) 4200 g 6200 g 4200 g /6200 g Ablesbarkeit (d) 0.01 g 0.01 g 0.01 g /0.1 g Reproduzierbarkeit 0.02 g 0.01 g 0.01 g /0.1 g Linearität ± 0.04 g ±...
- Seite 10 KERN PLS 310-3F PLS 420-3F PLS 510-3A Wägebereich (Max) 310 g 420 g 510 g Ablesbarkeit (d) 0.001 g 0.001 g 0.001 g Reproduzierbarkeit 0.002 g 0.002 g 0.001 g Linearität ± 0.003 g ± 0.004 g ± 0.002 g Einschwingzeit (typisch) 3 sec.
- Seite 11 KERN PLS 720-3A PLS 1200-3A PLS 1200-3DA 720 g /1,200 g Wägebereich (Max) 720 g 1200 g 0.001 g /0.01 g Ablesbarkeit (d) 0.001 g 0.001 g 0.001 g /0.01 g Reproduzierbarkeit 0.001 g 0.001 g ± 0.002 g / 0.02 g Linearität...
- Seite 12 KERN PLS 3100-2F PLS 4200-2F PLS 4200-2A 3100 g 4200 g Wägebereich (Max) 4200 g 0.01 g 0.01 g Ablesbarkeit (d) 0.01 g 0.02 g 0.02 g Reproduzierbarkeit 0.01 g ± 0.03 g ± 0.04 g Linearität ± 0.02 g 3 sec.
- Seite 13 KERN PLS 6200-2A PLS 6200-2DA PLS 20000-1F Wägebereich (Max) 6200 g 4200 g/6200 g 20 kg Ablesbarkeit (d) 0.01 g 0.01 g/0.1 g 0.1 g Reproduzierbarkeit 0.01 g 0.01 g/0.1 g 0.1 g Linearität ± 0.03 g ± 0.02 g / 0.2 g ±...
-
Seite 14: Erläuterung Des Grafischen Symbols
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 15: Prüfmittelüberwachung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewich- te und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 16: Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und In- betriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 17: Auspacken, Aufstellung Und Inbetriebnahme
6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •... -
Seite 18: Auspacken
6.2 Auspacken Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. 6.2.1 Aufstellen Aufbau der Waage: Modelle ALS/ALJ Modelle PLS/PLJ, d = 1 mg ALJ/ALS/PLJ/PLS-BA-d-1135 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 19 Modelle PLS/PLJ, d = 100 mg Modelle PLS/PLJ, d = 10 mg Die Waage mit Fußschrauben nivellieren, bis sich die Luft- blase in der Libelle im vorgeschriebenen Kreis befindet. ALJ/ALS/PLJ/PLS-BA-d-1135 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 20: Lieferumfang/Serienmäßiges Zubehör
6.2.2 Lieferumfang/Serienmäßiges Zubehör • Waage (siehe Kap. 6.2.1) • Netzgerät • Betriebsanleitung 6.3 Geräteübersicht 6.3.1 Vorderseite der Waage Abdeckung Windschutz Libelle Windschutz LCD Display Funktionstasten Stellfüße ALJ/ALS/PLJ/PLS-BA-d-1135 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 21: Rück- Und Unterseite Der Waage
6.3.2 Rück- und Unterseite der Waage 1. Wägeplatte 2. RS232C-Schnittstelle 3. Fussschrauben 4. Anschluss Netzadapter 5. Gehäuseschrauben (bei Modellen mit 4 Fü- ßen zunächst die hinte- ren beiden Füße her- ausschrauben) 6. Unterflurwäge- einrichtung ALJ/ALS/PLJ/PLS-BA-d-1135 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 22: Bedienungselemente
6.4 Bedienungselemente 6.4.1 Anzeigenübersicht 6.4.2 Tastaturübersicht Taste Bezeichnung kurzer Tastendruck langer Tastendruck bis das akustische Signal verstummt • Anwendermenü • Benutzermenü aufrufen MENU-Taste/ aufrufen • Benutzermenü • Menüpunkte anwählen verlassen - vorwärts blättern • Anzeige umschalten • numerische Eingabe - rückwärts blättern Pfeiltaste •... -
Seite 23: Stromversorgung Anschließen Und Einschalten
6.5 Stromversorgung anschließen und einschalten Vor Anschluss des Netzadapters prüfen, ob der aufgedruckte Spannungswert mit der örtlichen Spannung übereinstimmt. Nur KERN-Original Netzadapter verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. Netzadapter in Netzadapterbuchse der Waage einstecken und ans Netz an- schließen. -
Seite 24: Anschluss Von Peripheriegeräten
Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 6.8 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap. -
Seite 25: Modelle Mit Externem Gewicht (Kern Als/Pls)
7.1 Modelle mit externem Gewicht (KERN ALS/PLS) Bei geeichten Waagen ist die Justierung gesperrt. 7.1.1 Justierung mit empfohlenem Justiergewicht (Werkseinstellung) Gewichtswert des erforderlichen Justiergewichtes siehe Kap. 1 „Techn. Daten“. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. CAL- Taste drücken. -
Seite 26: Justierung Mit Gewichten Anderer Nennwerte
Die Justierung ist auch mit Gewichten anderer Nennwerte möglich, messtechnisch aber nicht immer optimal, mögliche Justierpunkte siehe Tab. 1. Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. CAL- Taste drücken und gedrückt halten bis das akustische Signal verstummt. - Seite 27 Empfohlenes Weitere messtechnisch nicht optimale Nennwerte zur Modell Justiergewicht Justierung (siehe Kap. 7.1.2) (siehe Kap. 7.1.1) A-Modelle ALJ 160-4A ALJ 250-4A ALS 160-4A 150g 100g ALS 250-4A 200g 100g PLJ-720-3A PLJ 1200-3A PLJ 1200-3DA PLJ 6200-2A PLJ 6200-2DA PLS 510-3A...
-
Seite 28: Modelle Mit Internem Gewicht (Kern Alj/Plj)
7.2 Modelle mit internem Gewicht (KERN ALJ/PLJ) Bei nicht geeichten Waagen stehen im Menü vier Justiermöglichkeiten zur Verfü- gung. Einstellung Im Wägemodus MENU-Taste drücken und gedrückt halten bis das im Menü akustische Signal verstummt. Der erste Menüpunkt „units“ wird ange- zeigt. - Seite 29 I-CAL Bei aktivierter I-CAL-Funktion wird die interne Justierung nur durch Drücken der CAL-Taste gestartet. Vor Drücken von CAL darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Bei Modellen mit internem Justiergewicht wird die Justierung mit E-CAL externem Gewicht nicht empfohlen. Durchführung siehe Kap.
-
Seite 30: Internes Justiergewicht Überschreiben
7.2.1 Internes Justiergewicht überschreiben MENU – Taste drücken und gedrückt halten, bis das akustische Signal ver- stummt MENU -Taste so oft drücken, bis „CAlib“ erscheint PRINT – Taste drücken MENU -Taste so oft drücken, bis „TEC-CAL“ erscheint PRINT – Taste drücken und gedrückt halten, bis das akustische Signal ver- stummt MENU –... -
Seite 31: Eichung
7.3 Eichung Allgemeines: Nach der EU-Richtlinie 90/384/EWG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be- stimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. - Seite 32 Position der Siegelmarke (Modelle PLJ) Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn: Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. Waage deshalb in regelmäßigen Abständen mit bekanntem Prüfge- wicht (ca. 1/3 der max. Last) belasten und mit Anzeigenwert vergleichen. Nacheichungstermin überschritten ist.
-
Seite 33: Basisbetrieb
8 Basisbetrieb Einschalten Im Stand-by Modus.(siehe Kap. 6.5) ON/OFF-Taste drücken. Sobald die Gewichtsanzeige erscheint, ist die Waage wägebe- reit. Ausschalten ON/OFF-Taste drücken, die Waage kehrt zurück in den Stand- by Modus (siehe Kap. 6.5). Einfaches Wägen Wägegut auflegen Warten, bis Stabilitätsanzeige [ ] erscheint Wägeresultat ablesen. -
Seite 34: Unterflurwägung
8.1 Unterflurwägung Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor: • Waage ausschalten. • Verschlussdeckel (1) am Waagenboden öffnen. • Haken zur Unterflurwägung vorsichtig und vollständig einhängen. •... -
Seite 35: Benutzermenü
9 Benutzermenü Im Benutzermenü lassen sich Einstellungen der Waage ändern. Damit kann die Waage individuell an Ihre Anforderungen angepasst werden. Werksseitig ist das Benutzermenü so eingestellt, dass in aller Regel keine Änderun- gen vorzunehmen sind, nur bei besonderen Einsatzbedingungen. Navigation im Menü Einstieg ins Menü... - Seite 36 Menü-Übersicht Menüpunkt Anzeige Auswahl Beschreibung Units Wägeeinheit Gram Gramm (siehe Kap. 9.1) * Carat Carat * Ounce Unze * Pound Pound * PEnn Pennyweight * OuncEtr Troy Unze * GrAin Grain * tAEL Hon Tael Hongkong * tAEL SGP Tael Singapur * tAEL roc Tael R.O.C.
- Seite 37 Kontrast der Anzeige Contr 1-15 (siehe Kap.9.7) Kontrast auswählen Hinterleuchtung der An- Hinterleuchtung eingeschaltet zeige (siehe Kap. 9.8) Hinterleuchtung ausgeschaltet Hinterleuchtung schaltet sich 3 Sekunden nach Erreichen eines stabilen Wägewertes automa- Auto tisch ab. Bei Gewichtsänderung oder Tastendruck wird die Hin- terleuchtung wieder automatisch eingeschaltet.
-
Seite 38: Wägeeinheit
9.1 Wägeeinheit Die Waage kann je nach Anforderung in verschiedene Einheiten umgeschaltet wer- den (bei geeichten Waagen sind nicht alle Einheiten verfügbar, siehe Kap. 1 „Techni- sche Daten). Die selektierte Gewichtseinheit bleibt auch nach Trennung vom Netz bestehen. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. -
Seite 39: Datenausgabetyp
9.2 Datenausgabetyp Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste „PC cont“ = Fortlaufende Ausgabe „PC CMd“... -
Seite 40: Baudrate
9.3 Baudrate Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Auswahl mit PRINT-Taste übernehmen. Die Waage kehrt zurück ins Menü. -
Seite 41: Auto Zero
9.4 Auto Zero Unter diesem Menüpunkt kann die automatische Nullpunktkorrektur ein- oder ausge- schaltet werden. Im eingeschalteten Zustand wird der Nullpunkt bei Drift oder bei Verschmutzungen automatisch korrigiert. Hinweis: Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“... - Seite 42 Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Au0 OFF = Auto Zero ausgeschaltet Au0 1 = Auto Zero-Bereich ± ½ Digit Au0 2 = Auto Zero-Bereich ± 3 Digits Au0 3 = Auto Zero-Bereich ± 7 Digits Au0 3E = Auto Zero-Bereich ±...
-
Seite 43: Filter
9.5 Filter Unter diesem Menüpunkt kann die Waage an bestimmte Umgebungsbedingungen und Messzwecke angepasst werden. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. -
Seite 44: Stillstandskontroll-Anzeige
9.6 Stillstandskontroll-Anzeige Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Stab 1: Stillstandskontrolle schnell - sehr ruhiger Aufstellungsotr Stab 2: Stillstandskontrolle schnell + genau - ruhiger Aufstellungsort Stab 3: Stillstandskontrolle genau - sehr ununruhiger Aufstellungsort. -
Seite 45: Kontrast Der Anzeige Einstellen
9.7 Kontrast der Anzeige einstellen Zum Einstellen des Kontrasts der Anzeige kann zwischen 15 Werten gewählt wer- den. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. - Seite 46 Auswahl mit PRINT-Taste übernehmen. Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weitere Einstellungen im Menü vornehmen oder wie folgt zurück in den Wägemodus. MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Die Waage kehrt automatisch in den Wägemodus zurück. ALJ/ALS/PLJ/PLS-BA-d-1135 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 47: Hinterleuchtung Der Anzeige
9.8 Hinterleuchtung der Anzeige Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Hinterleuchtung eingeschaltet Hinterleuchtung ausgeschaltet Auto... -
Seite 48: Automatische Abschaltfunktion „Auto Off" In Stand-By Modus
9.9 Automatische Abschaltfunktion „AUTO OFF“ in Stand-by Modus Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste disab = AUTO-OFF ausgeschaltet... -
Seite 49: Anwendermenü
10 Anwendermenü Im Anwendermenü können folgende Betriebsarten aktiviert/deaktiviert werden: Count Stückzählen Dens Dichtbestimmung von Feststoffen/Flüssigkeiten Summierfunktion Wägen mit Toleranzbereich Perc Prozentbestimmung Anim Tierwägefunktion M Load Spitzenwertfunktion Navigation im Menü: Einstieg ins Menü Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird angezeigt. -
Seite 50: Stückzählen
10.1 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zählen- den Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des be- rechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchge- führt. - Seite 51 Falls keine Referenz gebildet werden konnte, weil das Wägegut zu instabil oder das Referenzgewicht zu klein war, wird während der Referenzermitt- lung folgende Anzeige eingeblendet: ERR04 = kleinstes Zählgewicht unterschritten Add SMP=Wenn die aufgelegte Stückzahl für eine korrekte Referenz- ermittlung zu klein ist müssen weitere Teile wie folgt gelegt werden.
-
Seite 52: Umschalten Zwischen Stückzahl- Und Gewichtsanzeige
10.1.1 Umschalten zwischen Stückzahl- und Gewichtsanzeige Wägegut auflegen und Stückzahl ablesen. MENU-Taste drücken, das Gesamtgewicht der aufgelegten Teile wird angezeigt. oder MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt, das durchschnittliche Stückgewicht eines Einzelteils wird angezeigt. Zurück zur Stückzahl-Anzeige MENU-Taste erneut drücken. 10.1.2 Automatische Referenzoptimierung Um die Zählgenauigkeit zu verbessern kann durch Auflegen weiterer Teile die Refe- renz optimiert werden. -
Seite 53: Numerische Eingabe Des Referenzgewichts
10.1.3 Numerische Eingabe des Referenzgewichts Ist das Referenzgewicht/Stück bekannt, kann dieses über die Zifferntasten eingege- ben werden. Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. Mit PRINT-Taste bestätigen, die aktuelle Referenzstückzahl wird angezeigt. Mit den Pfeiltasten manual auswählen. Mit PRINT-Taste bestätigen ... -
Seite 54: Dichtebestimmung (Hydrostatische Wägung)
10.2 Dichtebestimmung (Hydrostatische Wägung) Die Dichte ist das Verhältnis Gewicht [g] : Volumen [cm ]. Das Gewicht ergibt sich durch Wägung der Probe an Luft. Das Volumen bestimmt man aus dem Auftrieb [g] der in eine Flüssigkeit getauchten Probe. Die Dichte [g/cm ] dieser Flüssigkeit ist be- kannt (Archimedisches Prinzip). - Seite 55 Die Anzeige zur Gewichtsbestimmung der „Probe in Luft“ wird angezeigt. Mit PRINT-Taste bestätigen. Falls nötig tarieren und Probe auflegen. Warten Sie bis die Gewichtsanzeige der Waage stabil ist, dann PRINT -Taste drücken. „WEI AIR“ wird blinkend angezeigt. Die Anzeige zur Gewichtsbestimmung der „Probe in der Messflüssigkeit wird angezeigt.
-
Seite 56: Dichtebestimmung Von Flüssigkeiten
10.2.2 Dichtebestimmung von Flüssigkeiten Probenflüssigkeit in ein Gefäß z.B. Becherglas füllen. Probenflüssigkeit solange temperieren bis die Temperatur konstant ist. Glassenkkörper mit bekannter Dichte bereit stellen Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MENU-Taste „d Liquid“... - Seite 57 Die Anzeige zur Gewichtsbestimmung des „Glassenkkörpers in Luft“ wird ange- zeigt. Mit PRINT-Taste bestätigen. Falls nötig tarieren und Senkköper mittig einhängen. Warten Sie bis die Gewichtsanzeige der Waage stabil ist, dann PRINT -Taste drücken. „WEI AIR“ wird blinkend angezeigt. Die Anzeige zur Gewichtsbestimmung des „Glassenkkörpers in der Probenflüs- sigkeit“...
-
Seite 58: Summierfunktion
10.3 Summierfunktion Mit dieser Funktion können beliebig viele Einzelwägungen automatisch zu einer Ge- samtsumme addiert werden. Im Wägemodus MENU-Taste wiederholt drücken, bis „add“ angezeigt wird. Mit PRINT-Taste bestätigen Die Waage tariert automatisch und wechselt zur Nullanzeige Gewicht A auflegen. (Beispiel) Mit PRINT-Taste bestätigen Der Anzeigewert wird in den Summenspeicher addiert, danach tariert die Waage erneut automatisch und wechselt zur Nullanzeige... - Seite 59 Der Anzeigewert wird in den Summenspeicher addiert, danach tariert die Waage erneut automatisch und wechselt zur Nullanzeige Mit weiteren Gewichten ebenso verfahren Zum Ausdruck der Gesamtsumme der Einzelwägungen CAL-Taste drücken MENU-Taste drücken, die Summe aller Einzelwägungen wird angezeigt. MENU-Taste erneut drücken, die Anzahl der Wägungen wird angezeigt Mit ON/OFF-Taste Funktion verlassen und in den Wägemodus zurückkehren ALJ/ALS/PLJ/PLS-BA-d-1135 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 60: Wägen Mit Toleranzbereich
10.4 Wägen mit Toleranzbereich Sie können einen oberen und einen unteren Grenzwert festlegen und damit sicher- stellen, dass das eingewogene Wägegut genau innerhalb der festgelegten Toleranz- grenzen liegt. Die Anzeige [L], [ok] oder [H] zeigt an, ob das Wägegut sich innerhalb der zwei To- leranzgrenzen befindet. - Seite 61 Mit PRINT-Taste bestätigen, die Anzeige zur Einstellung des Signaltons er- scheint. Mit der MENU-Taste gewünschte Einstellung auswählen Beep off Signalton ausgeschaltet Beep on Signalton eingeschaltet, wenn Wägegut im Toleranzbereich Mit PRINT-Taste bestätigen. Die Waage befindet sich nun im Kontrollwägemodus. Wägegut auflegen, die Toleranzkontrolle wird gestartet. Zurück in den Wägemodus ON/OFF-Taste drücken ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 62: Prozentbestimmung
10.5 Prozentbestimmung Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht. 10.5.1 Eingabe des Referenzgewichts durch Wägung Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MENU-Taste „PErc A“... -
Seite 63: Numerische Eingabe Des Referenzgewichts
10.5.2 Numerische Eingabe des Referenzgewichts Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MENU-Taste „PErc n“ auswählen Mit PRINT-Taste bestätigen, Anzeige zur Eingabe des Referenzgewichts er- scheint. -
Seite 64: Tierwägefunktion
10.6 Tierwägefunktion Die Tierwägefunktion kann bei unruhigen Wägungen eingesetzt werden. Während einer festgelegten Zeitspanne wird der Mittelwert der Wägeresultate gebildet. Je unruhiger das Wägegut ist, desto länger sollte die Zeitspanne gewählt werden. Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. - Seite 65 Um eine weitere Messung durchzuführen ON/OFF-Taste 1x drücken Zurück in den Wägemodus: ON/OFF-Taste 2x drücken ALJ/ALS/PLJ/PLS-BA-d-1135 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 66: Spitzenwertfunktion
10.7 Spitzenwertfunktion Diese Funktion zeigt den höchsten Lastwert (Spitzenwert) einer Wägung an. Der Spitzenwert bleibt solange in der Anzeige stehen, bis er gelöscht wird. Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, Der Tariervorgang wird automatisch gestartet. „0-t“ wird angezeigt. -
Seite 67: Datenausgang Rs 232C
8 Datenbits, 1 Stoppbit, kein Paritätsbit Baudrate wählbar auf 1200 - 9600 Baud Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 11.2 Pinbelegung des Waagenausgangssteckers Pin 2: Tx Signal Pin 3: Rx Signal... -
Seite 68: Schnittstelle
11.3 Schnittstelle • Waage - PC 25-polig Waage • Waage - PC 9-polig Waage • Waage - Drucker Drucker Waage Dateneingang Busy Signal 11.4 Datentransfer Der Datensatz besteht auf folgenden 14 Zeichen: 1. Zeichen Vorzeichen -/Leerzeichen (Wägewert) 2-9. Zeichen Gewicht oder sonstige Daten 10-12. -
Seite 69: Formate Der Datenübertragung
11.5 Formate der Datenübertragung Bei stabilem Gewicht wird das Format nach Drücken der PRINT-Taste übertragen. Wägemodus (Fortlaufende Ausgabe und Fernsteuerbefehl) 1° 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15°r Sta- Zeichen Gewicht Wägeeinheit bilität Dichtebestimmung (nur Fernsteuerbefehl) 1°... - Seite 70 Prozentbestimmung (nur Fernsteuerbefehl) Prozentwert 1° 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15° 16° 17° 18° Prozent Leerzeichen Prozent Leerz. % Gewichtswert 1°. 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15° 16° 17° 18° Gewicht Leerz.
-
Seite 71: Fernsteuerbefehle
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Baudrate von Waage und Drucker müssen übereinstimmen, siehe Kap. 9.3. - Seite 72 Ausdruckbeispiele: Wägemodus/Spitzenwertfunktion ………. 22.000 g Dichtebestimmung d= 2.80066 g/cm3d Messwert „Dichte“ Stückzählen Weight: 300.000 g PMU: 3.000 g Anzahl Teile Weight Gewicht der aufgelegten Teile Durchschnittliches Teilegewicht Prozentbestimmung Perc. 20 % Weight: 30.000 g Perc Anzeigewert in [%] Weight Anzeigewert in [g] ALJ/ALS/PLJ/PLS-BA-d-1135 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 73 Tierwägemodus Time 6 Sec Ave.: 59.446 g Summiermodus 14.156 g 18.226 g 32.382 g ALJ/ALS/PLJ/PLS-BA-d-1135 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 74: Fehlermeldungen
12 Fehlermeldungen Gewichtswert instabil oder Nullstellen nicht möglich. ERR01 Umgebungsbedingungen überprüfen. ERR02 Justierfehler z.B. instabile Umgebungsbedingungen ERR03 Justierfehler z.B. falsches Justiergewicht ERR04 Stückgewicht zu klein/instabil Datenübertragung nicht möglich, da Gewichtswert instabil. Um- ERR05 gebungsbedingungen überprüfen. Gewichtswert im Dichtebestimmungsmodus instabil. ERR06 Umgebungsbedingungen überprüfen. -
Seite 75: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 13.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 13.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 76: Kleine Pannenhilfe
14 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige • Die Waage ist nicht eingeschaltet. leuchtet nicht. •... - Seite 77 Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0) Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet.
-
Seite 78: Konformitätserklärung
EN 61000-3-3 (1995) + A1 (2001) + A2 (2005) 2006/95/EC EN 61010-1 (2001) Date: 27.12.2008 Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 ALJ/ALS/PLJ/PLS-BA-d-1135 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
