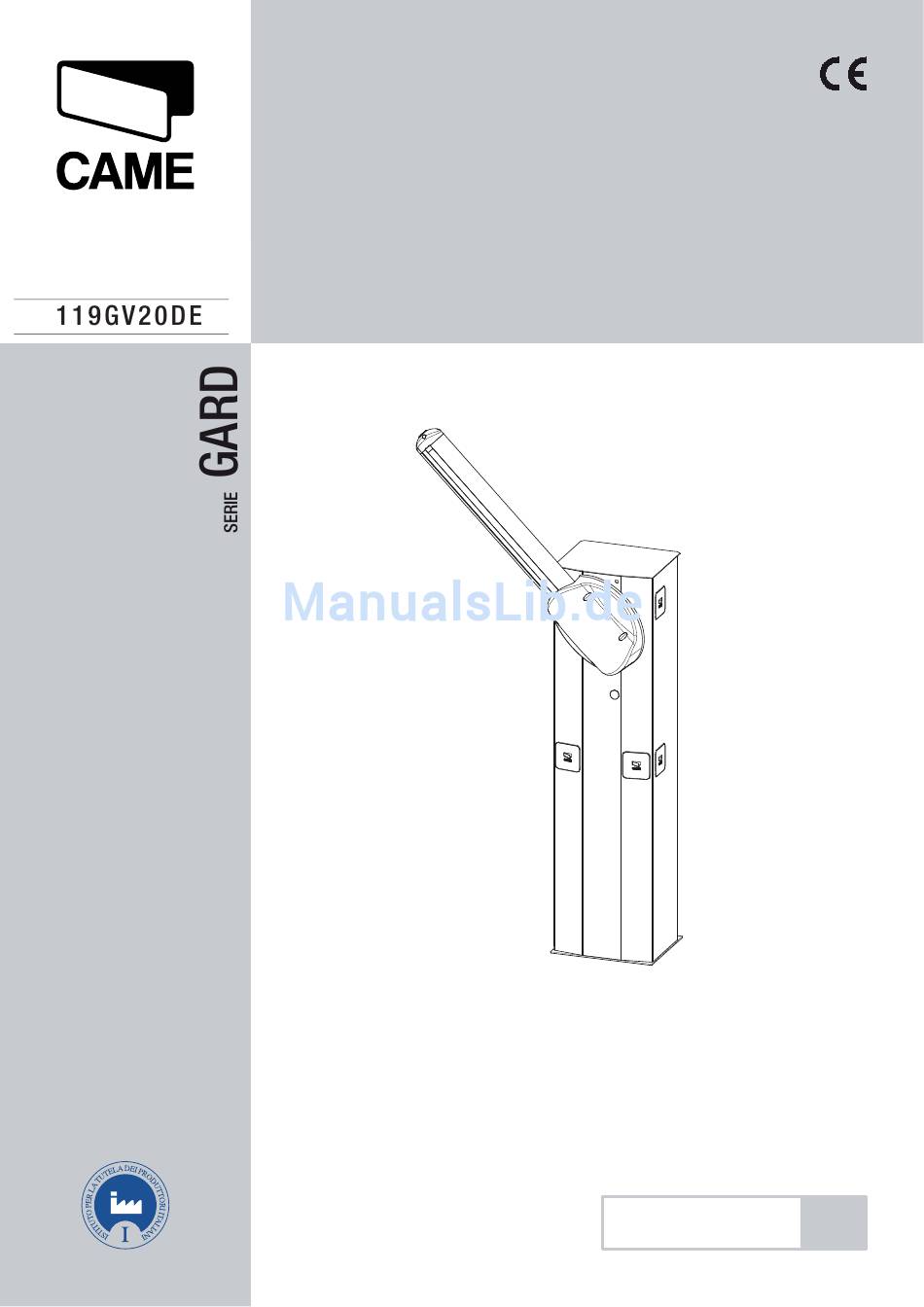

- Seite 1 B a r r i e r l i n e SCHRANKENSYSTEME MONTAGEANLEITUNG G3750 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Index Zeichenerklärung S. 4 Verwendungszweck und Gebrauchsbeschränkungen S. 4 Verwendungszweck S. 4 Gebrauchsbeschränkungen S. 4 Beschreibung S. 4 Technische Daten S. 5 Beschreibung der Einzelteile S. 5 Montage S. 6 Vorhergehende Kontrollen S. 6 Werkzeug und Materialien S. 6 Maße S. -
Seite 3: Wichtige Sicherheitshinweise
Weise funktionieren • Wenn nötig verwenden. Anderweitige Verwendung des Geräts ist demzu- Warnhinweise (z. B. Torwarnschild) gut sichtbar anbringen. folge gefährlich. Die CAME Cancelli Automatici S.p.A. haftet Anweisungen und Empfehlungen nicht für durch ungeeignete, unsachgemäße und fehlerhaf- für den Verwender... -
Seite 4: Zeichenerklärung
Verwendungszweck und Gebrauchsbeschränkungen Verwendungszweck Die automatische Schranke 001G3750 wurde von der CAME Cancelli Automatici S.p.A. entsprechend der geltenden Sicherheitsbestim- mungen für die Verwendung auf privaten oder öff entlichen Parkplätzen in Wohngebieten oder in Bereichen mit hoher Frequentierung entwickelt und hergestellt. -
Seite 5: Technische Daten
Technische Daten Stromversorgung Antrieb: 24 V DC 50 / 60 Hz Auflaufzeit: 2÷6 Sek. max. Absorption: 15 A ED: Intensiver Betrieb Leistung: 300 W Schutzart: IP54 max. Drehmoment: 200 Nm Gewicht 47 kg Untersetzungsverhältnis: 1/202 Isolierklasse I Beschreibung der Einzel- teile SCHRANKE 1) Schrankengehäuse... -
Seite 6: Montage
Maße max. 3750 Montage Die Montage muss von qualifiziertem Fachpersonal gemäß den geltenden Vorschriften durchgeführt werden. Vorhergehende Kontrollen Vor der Montage sind folgende Kontrollen vorzunehmen: • Einen geeigneten ganzpoligen Trennschalter mit einem Höchstabstand zwischen den Kontakten von mehr als 3 mm zur Unterbrechung der Stromversorgung vorsehen;... -
Seite 7: Kabeltyp Und Mindeststärken
Kabeltyp und Mindeststärken Kabellänge Kabellänge Kabellänge Anschluss Kabeltyp 1 < 10 m 10 < 20 m 20 < 30 m Stromversorgung Steuereinheit 230V 3G x 1.5 mm 3G x 1.5 mm 3G x 2.5 mm Stromversorgung Antrieb 24 V 3G x 1.5 mm 3G x 1.5 mm 3G x 2.5 mm Blinkleuchte... -
Seite 8: Vorbereitung Der Verankerungsplatte
Vorbereitung der Verankerungsplatte Die folgenden Abbildungen dienen nur als Beispiel, da der für die Befestigung des Antriebs und der Zusatzgeräte notwendige Raum von der Bemaßung derselben abhängt. Der Monteur wählt die geeignetste Lösung. Loch für die Verankerungsplatte graben, notwendige Kabelrohre vom Kabelschacht aus auslegen. N.B. -
Seite 9: Montage Des Antriebs
Anmerkung: Schrank so montieren, dass die Inspektionsklappe leicht zugänglich ist. Mutter UNI 5588 M12 Unterlegscheibe Um die Drehrichtung später zu verändern, beim Fachhändler die Anleitung anfordern oder die nächste Came-Filiale kontaktieren (siehe letzte Seite bzw. www.came.com) Am Eingang Am Eingang... - Seite 10 Baumlänge 230 mm BaumlängeundLänge des Unterkantenschutzesanhand der Sperrlänge berechnen.. Wenn nötig, abschneiden. Sperrlänge (max. 3750 mm) 30 mm Länge Unterkantenschutz Drehachsenabdeckung locker mit nur einer Schraube an der Platte der Antriebswelle befestigen. Schraube UNI5931 M8x12 Schutzprofi l an der Unterkante des Baums einstecken. Baum in die Drehachsenabdeckung einführen und festschrauben.
- Seite 11 Anmerkung: Bei Montage des Baums 001G0402die beiden Unterlagen (im Lieferumfang des Baums inbegriff en), wie in der Abbildung, in die Drehachse stecken und befestigen. Abdeckprofi le in der notwendigen Länge zuschneiden und in die Baumschienen einführen. Wird auf beiden Seiten des Baums vorgenommen.
-
Seite 12: Baumausgleich
Baumausgleich G03750 Vor dem Baumausgleich anhand der Tabelle unten die Kohärenz zwischen der gewählten Feder, den anzubringenden Zusatzgeräten und der Sperrlänge überprüfen. Feder 001G02040 Ø 40 mm GELB Feder 001G04060 Ø 50 mm GRÜN Feder 001G06080 Ø 55 mm Sperrlänge (max. 3,75 m) Sperrlänge (m) 3.75 1.75... - Seite 13 Antrieb entriegeln, Baum senkrecht stellen und Antrieb erneut sperren. Feder auf dem auf dem Antriebsarm befestigten Verankerungszapfen festschrauben. Öse des Zugseils der Feder an Verankerungsbeschlag befestigen.
-
Seite 14: Einstellung Der Endläufe
Antrieb entriegeln und Feder von Hand drehen, um Zug zu erhöhen bzw. vermindern. Der Baum muss sich auf 45° stabilisieren. Befestigungsmutter des Zugseils auf Feder festschrauben. Antrieb erneut sperren. Anmerkung: Korrekte Funktion der Feder überprüfen: - bei senkrechtem Baum ist die Feder nicht gespannt; - bei waagerechtem Baum ist die Feder gespannt. -
Seite 15: Mechanischer Anschlag Im Zulauf
Zur Korrektur der senkrechten Stellung (=off en), Baum senken, Inspektionsklappe öff nen und mechanischen Anschlag im Aufl auf im bzw. gegen den Uhrzeigersinn drehen, dann Anschlag mit der Gegenmutter befestigen. Mechanischer Anschlag im Aufl auf Gegenmutter Zur Korrektur der waagerechten Stellung (=geschlossen) Baum anheben, mechanischen Anschlag im Zulauf einstellen und mit der Gegenmutter befestigen. -
Seite 16: Manuelle Entriegelung Der Schranke
Drehung der Drehachse bzw. des Baums bewirken.. Beschreibung der Steuereinheit Von der CAME Cancelli Automatici S.p.A. entwickelt und hergestellt - Hindernis-erfassungbeistehendemBaum, in jeder Position; Stromversorgung der Steuereinheit 230 V AC mit Frequenz 50/60 - Slave-Funktion; - erhöhte Abbremsung des Baums. -
Seite 17: Hauptbestandteile
Hauptbestandteile 1 - Sicherung Zusatzgeräte 10 - Taster zur Kodeeinspeicherung 2 - Sicherung Linie 11 - LED zur Anzeige Funkkode/Autozulauf 3 - Sicherung Steuereinheit 12 - Einstellschalter für Laufgeschwindigkeit und Abbremsung 4 - Sicherung Motor 13 - Anschlüsse für Platine 002LB38 (Batterieladegerät) 5 - Klemmleiste Zusatzgeräte 14- Jumper zur Auswahl des Befehlstyps für Taster 2.7 6 - Steckplatz für Funksteckmodul... -
Seite 18: Stromversorgung Und Zusatzgeräte
Stromversorgung und Zusatzgeräte Klemmen für Stromversorgung der Zusatzgeräte: - 24 V AC normal; - 24 V DC Notbetrieb mit Batterien; Zulässige Gesamtleistung: 40 W Stromversorgung 230 V AC, Frequenz 50/60 Hz Masseanschlussöse mit Schraube und Unterlegscheibe Befehlsgeräte Stop-Taster (Kontakt NC) -Schranke hält. Autozulauf wird Ausgeschlossen. Bei Nichtverwendung Dip 9 auf ON stellen. -
Seite 19: Anzeigegeräte
Anzeigegeräte Blinkleuchte und Baumbeleuchtung (Leistung Kontakt: max. 24 V – 32 W) – Blinken im Auf- und Zulauf auf. Kontrollleuchte Schranke off en (Leistung Kontakt: max. 24 V – 3 Zeigt an, dass Schranke off en ist. Sicherheitseinrichtungen Kontakt (N.C.)Wiederaufl auf bei Zulauf Lichtschranken DELTA S Steckplatz für Sicherheitseinrichtungen, wie den Vorgaben nach EN 12978 entsprechende Lichtschranken. -
Seite 20: Funktionswahl
Funktionswahl Default-Einstellungen 1 ON - Autozulauf - Der Timer des Autozulaufs wird im Endlauf des Auflaufs aktiviert. Die vorgegebene Zeit kann eingestellt werden und unterliegt in jedem Fall den Sicherheitseinrichtungen. Zudem schaltet der Timer nicht nach einem Notstop bzw. nach Stromausfall (1 OFF –... -
Seite 21: Aktivierung Des Funkbetriebs
Aktivierung des Funkbefehls Antenne Antennenkabel RG58 an die entsprechenden Klemmen anschließen. Funksteckmodul Stromzufuhr unterbrechen bzw. Batterien entnehmen und Funksteckmodul einstecken. N.B.: Die Steuereinheit erkennt das Funksteckmodul nur, wenn sie mit Strom versorgt wird. FrequenzMHz Funksteck- Serie Modul Handsender FM 26.995 AF130 Funksteckmodul AF FM 30.900... -
Seite 22: Einspeicherung
siehe Abbildung auf der Verpackung TOUCH TOP-432A • TOP-434A TOP-432NA • TOP-434NA TCH 4024 • TCH 4048 TOP-302A • TOP-304A TOP-862NA • TOP-864NA TOP-432S TWIN T432 • T434 • T438 T132 • T134 • T138 TWIN 2 • TWIN 4 TAM-432SA T152 •... -
Seite 23: Anschluss Zweier Parallel Geschalteter Schranken
Anschluss zweier parallel geschalteter Schranken Es muss festgelegt werden, welche Schranke die Masterund welche die Slave ist,denn: - auf der Master STEUEREINHEIT MASTER Schrankewerden sämtliche Anschlüsse sowie die für die Anla- ge nötigen Anschlüsse durchgeführt; auf ihr wird auch die Fernbe- dienung eingeschaltet. -
Seite 24: Sicherheitshinweise
Sicherheitshinweise Wichtige allgemeine Sicherheitshinweise Dieses Produkt darf ausschließlich zu dem Zweck verwendet werden, für den es entwickelt wurde. Andere Verwendungszwecke sind missbräuchlich und gefährlich. Der Hersteller ist nicht für etwaige durch missbräuchliche, fehlerhafte und unangemessene Verwendung verursachte Schäden verantwortlich. Nicht im Bereich von sich bewegenden Teile eingreifen. Nicht in den Bewegungsradius der Anlage eintreten. Nicht versuchen die sich bewegende Anlage festzuhalten, dies könnte zu Gefahrensituationen führen. -
Seite 25: Außerplanmäßige Wartung
Register für regelmäßige Wartungsmaßnahmenvom Verwender durchzuführen (alle 6 Monate) Datum Anmerkungen Unterschrift Außerplanmäßige Wartung Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparationen und Verbesserungen, die von Fachfirmen durchgeführt wurden. N.B.:. Außerplanmäßige Wartungsmaßnahmen müssen von Fachleuten durchgeführt werden. Register für außerplanmäßige Wartungsmaßnahmen Stempel Installateur Name des Fachmanns Tag der Maßnahme... -
Seite 26: Problemlösung
Abbau und Entsorgung CAME CANCELLI AUTOMATICI S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Um- welt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen:... -
Seite 27: Eu-Konformitätserklärung
EU-Konformitätserklärung... - Seite 28 Wartecker GmbH Vestenthal 137 4431 Haidershofen Tel: 07434/ 424 21-0 Fax: 07434/ 424 21-19 o ce@wartecker.at wartecker.at CAME Cancelli Automatici S.p.a. ITALY ITALY CAME Sud s.r.l. Via Martiri Della Libertà, 15 Via F. Imparato, 198 31030 Dosson Di Casier (Tv)
