Records starten
Programm gestartet wird während ein Record läuft, wird der Record automatisch stoppen. Wenn Sie die
Recordtaste gedrückt halten, und eine Projektorwahltaste drücken, wird das dazugehörige Record nicht
starten, aber die Steuerung schreibt in der unteren Zeile die Recordbezeichnung kurz aus. Dadurch ist ein
Record leicht identifizierbar, und es kann vermieden werden das versehentlich ein falscher Record gestartet
wird.

MANUAL MODE

Durch Drücken der Manual Taste tritt die Steuerung in den Handbetrieb ein. Die Kanäle der Projektoren
können hier vom Programmablauf herausgenommen werden, und mit der Hilfe der Kanalfader 1-8, bzw. 9-
16, sowie der Encoder kann die Einstellung der Projektoren kurzfristig verändert werden.
Wenn Sie die Projektoren von 1- 10 auswählen möchten müssen Sie nicht alle 10 Tasten drücken, halten
Sie nur Taste 1 gedrückt und drücken Sie dann Taste 10. Diese Veränderungen werden nicht gespeichert.
Nach dem Eintreten in diese Betriebsart leuchtet die MANUAL Taste mit vollem Lichtstärke, das zeigt an das
der Manual Modus aktiv ist. Mit den Projektorwahltasten können Projektoren gewählt werden (ihr LED wird
blinken) oder die Markierung kann aufgelöst werden (ihr LED leuchtet mit halber Lichtstärke). Wenn keine
Projektor ausgewählt wurde, erscheint auf der Anzeige die `"Kein Projektor gewählt" Meldung. Wurde ein

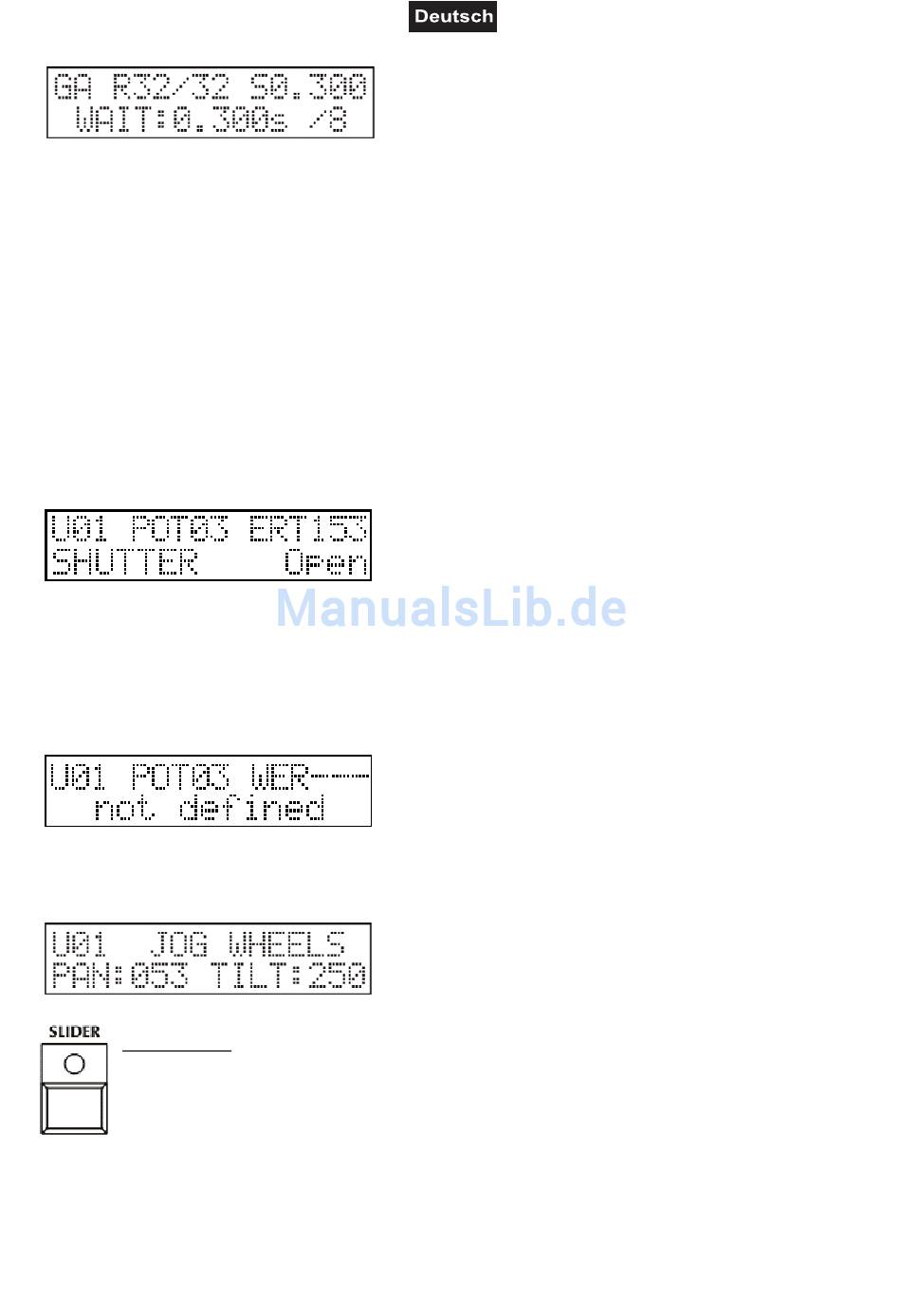

oder mehrere Projektoren gewählt erscheint auf dem Display folgende Meldung:
Nach dem 'U' Zeichen (Unit = Projektor) erscheint immer die Nummer des zuletzt gewählten Projektors.
Nach dem 'POT' erscheint immer die Nummer des zuletzt betätigten Kanalfaders, und in der Ecke der Wert
des veränderten Kanals. In der unteren Zeile erscheinen die Effektbezeichnung des zuletzt veränderten
Kanals, und die zum Wert gehörende Bezeichnung.
Die Kanäle der markierten Projektoren können mit den Kanalfader 1-8 bzw. 9-16 verändert werden, auf der
Anzeige erscheinen sofort die aktuellen Werte. Wenn Sie einen Kanalfader bewegen, dem kein Kanal
zugeordnet wurde erscheint dazu kein Kanalwert, da dieser Kanal nicht definiert ist.
Die Spiegel oder Köpfe können mit den Encodern gesteuert werden. Auf dem Display erscheint immer
sowohl der PAN Wert als auch der TILT Wert. Die Bewegungsgeschwindigkeit der Spiegel oder Köpfe hängt
nur von der Drehgeschwindigkeit der Encoder ab.
SLIDER Taste: Die Steuerung kann Projektoren mit höchstens 32 Kanälen bedienen. Mit den 8
Kanalfadern sind alle 32 Kanäle mit Hilfe der SLIDER Wechseltaste zu erreichen. Nach Drücken
der Taste wird ihre LED Diode blinken um zu signalisieren, dass jetzt die Kanäle 9-16 auf die
Fader gelegt sind. Nach wiederholtem Drücken der Taste wird ihre LED Diode blinken um zu
signalisieren, dass jetzt die Kanäle 17-24 auf die Fader gelegt sind. Drücken Sie die Taste erneut
um die Kanäle 25-32 zu erreichen.
Wenn mindestens ein Kanal im Handbetrieb verändert wurde, wird das durch Blinken der MANUAL Taste
signalisiert. Durch wiederholtes Drücken der MANUAL Taste hört das Blinken auf, und alle Kanäle, die
bisher im Handbetrieb verändert wurden, kehren in den Automatikbetrieb zurück. Die Veränderung bleibt
bestehen, solange die Funktion läuft. Wird die Funktion zu einem anderen Zeitpunkt wieder gestartet, wird
sie wieder in ihrer ursprünglichen Einstellung laufen.
Durch Drücken der
Projekorwahltasten Records gestartet werden. In der oberen
Zeile erscheint dann der Buchstabe „R", die Nummer des
gestarteten Records und der aktuelle Recordschritt. Wenn ein
30/62
Record Taste könne
00031823.DOC, Version 1.0
mit den
