Vorsichtsmaßnahmen
1
Beachten Sie beim Anschließen der Stromversorgungskabel an
die Klemmenleiste die folgenden Hinweise.
-

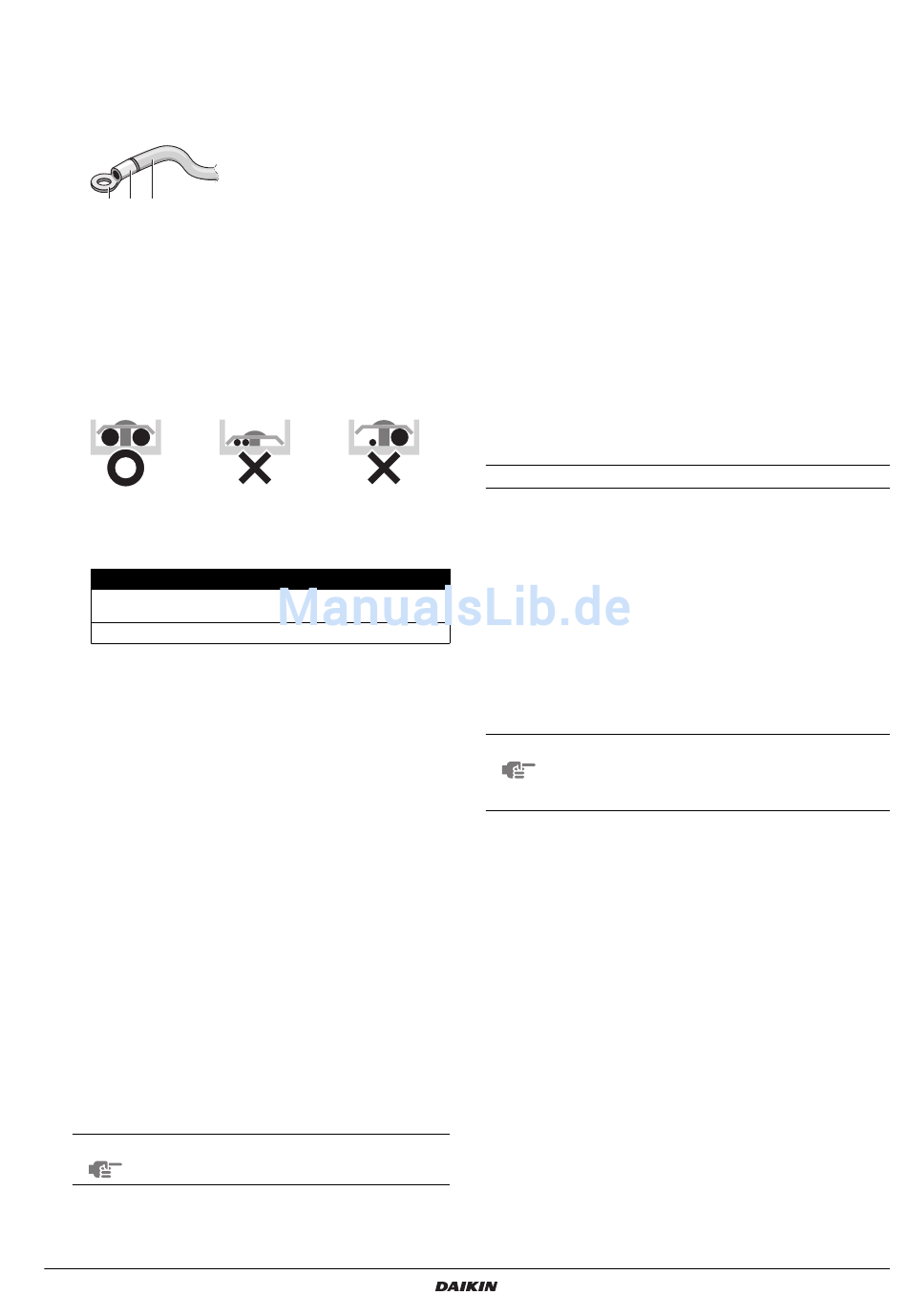

Benutzen Sie für den Anschluss an die Klemmenleiste bei
der Verdrahtung der Einheiten eine runde Crimpklemme für
die Isolierbuchse. Wenn keine zur Verfügung steht, befolgen
Sie die unten aufgeführten Anweisungen.
1
2
3
-
Schließen Sie keine Kabel mit unterschiedlichen Durch-
messern an dieselbe Netzklemme an. (Lose Anschlüsse
können eine Überhitzung verursachen.)
-
Verwenden Sie beim Festklemmen der Verdrahtung die
Klemmschellen (im Lieferumfang der Einheit), um einen
Druck von außen auf die Verdrahtungsanschlüsse zu
vermeiden. Fest verbinden. Achten Sie bei der Verdrahtung
darauf, dass diese ordentlich ist und nicht über den Steuer-
kasten herausragt. Schließen Sie die Abdeckung fest zu.
-
Gehen Sie beim Anschließen von Kabeln desselben
Durchmessers entsprechend der Abbildung vor.
Verwenden Sie das angegebene Stromkabel. Bringen Sie das
Kabel fest am Anschluß an. Fixieren Sie das Kabel, ohne über-
mäßige Kraft auf den Anschluß auszuüben. Verwenden Sie die
Anzugsdrehmomente gemäß nachfolgender Tabelle.
Anzugsdrehmoment (N•m)
Klemmenleiste für die Übertragung zur Einheit
und zur Fernbedienung
Klemmenleiste für die Stromversorgung
-
Vergewissern Sie sich, dass Sie keine Kabel einklemmen,
wenn Sie den Steuerkasten-Deckel anbringen.
-
Füllen Sie nach Abschluss aller Verdrahtungsanschlüssen
die Ritzen in den Verdrahtungsöffnungen des Gehäuses mit
Glaserkitt oder Isoliermaterial (bauseitig). Dies verhindert,
dass kleine Tiere oder Schmutz von außen in die Einheit
gelangen und Kurzschlüsse im Steuerkasten verursachen.
2
Der Gesamtstrom von Querverdrahtungen zwischen den Innen-
einheiten muss unter 12 A liegen. Zweigen Sie die Leitung
außerhalb der Klemmenleiste der Einheit gemäß den Vor-
schriften für elektrische Geräte ab, wenn zwei Netzkabel mit
einem Durchmesser von über 2 mm
Der Abzweig muss ummantelt werden, sodass die Isolierung der
der Netzleitung entspricht oder stärker ist.
3
Schließen Sie auf keinen Fall Kabel mit unterschiedlichem
Durchmesser an dieselbe Erdungsklemme an. Lose Anschlüsse
können die Schutzwirkung beeinträchtigen.
4
Die Leitungen der Fernbedienung und die Übertragungs-
leitungen zur Einheit müssen mindestens 50 mm entfernt von
der Netzverdrahtung positioniert werden. Wird dieser Abstand
nicht eingehalten, kann es zu Funktionsstörungen aufgrund von
Störgeräuschen kommen.
5
Zur Verdrahtung der Fernbedienung beziehen Sie sich auf der
Installationsanleitung
der
bedienung beiliegt.
HINWEIS
Der Kunde hat die Möglichkeit, den fern-
gesteuerten Thermistor anzusteuern.
6
Schließen Sie auf keinen Fall die Netzverdrahtung an die
Klemmenleiste für die Übertragungsleitungen an. da dadurch
das gesamte System beschädigt werden könnte.
FMCQ50~125A8VEB
Klimaanlagensystem
4PW56204-1
1
Runde Crimpklemme
2
Isolierbuchse befestigen
3
Verdrahtung
0,79~0,97
1,18~1,44
2
(Ø1,6) verwendet werden.
Fernbedienung,
die
der
7
Verwenden Sie nur die angegebenen Kabel, und schließen Sie
sie korrekt an die Klemmen an. Achten Sie darauf, dass die
Kabel nicht zu sehr auf die Klemmen drücken oder zu straff
angeschlossen sind. Führen Sie die Verdrahtung sorgfältig und
ordentlich durch, sodass die Kabel die andere Ausrüstung nicht
behindern und z.B. die Wartungsöffnung aufdrücken. Achten Sie
darauf, dass der Deckel richtig schließt. Fehlerhaft verlegte
Anschlüsse können zu Überhitzung und schlimmstenfalls zu
elektrischem Schlag oder Brand führen.
V
ERDRAHTUNGSBEISPIEL
Statten Sie die Netzverdrahtung jeder Einheit wie in
gezeigt mit einem Schalter und einer Sicherung aus.
1
Netzanschluss
2
Hauptschalter
3
Netzverdrahtung
4
Übertragungsleitung der Einheit
5
Schalter
6
Sicherung
7
Inneneinheit
8
Fernbedienung
Beispiel für ein komplettes System (2 Systeme)
Siehe Abbildungen
1
Außeneinheit
2
Inneneinheit
3
Fernbedienung (Sonderzubehör)
4
Am weitesten nachgeschaltete Inneneinheit
5
Beim Einsatz mit 2 Fernbedienungen
Beim Einsatz von 1 Fernbedienung für 1 Inneneinheit. (Normaler
Betrieb).
(Siehe Abbildung
Bei der Gruppenregelung oder beim Einsatz mit 2 Fern-
bedienungen
(Siehe Abbildung
Bei der Gruppenregelung ist es nicht nötig, die
HINWEIS
Adresse
Einschalten der Stromversorgung wird die Adresse
automatisch festgelegt.
Vorsichtsmaßnahmen
1.
Zur Speisung von Geräten innerhalb desselben Systems kann
ein einzelner Schalter verwendet werden. Abzweigschalter und
Abzweig-Hauptschalter müssen jedoch sorgfältig ausgewählt
werden.
2.
Wählen Sie als Fernbedienung für die Gruppenregelung eine
Fernbedienung,
Funktionen paßt.
3.
Die Ausrüstung darf nicht über Gasleitungen, Wasserleitungen,
Blitzableitern oder über Telefonleitungen geerdet werden.
Fehlerhafte Erdung kann zu elektrischem Schlag führen.
Fern-
13
und 15.
13).
15).
der
Inneneinheit
einzustellen.
die
zur
Inneneinheit
Installations- und Bedienungsanleitung
Abbildung 14
Beim
mit
den
meisten
