COMAG SL40HD Bedienungsanleitung Seite 2
Hd satelliten-receiver
Inhaltsverzeichnis

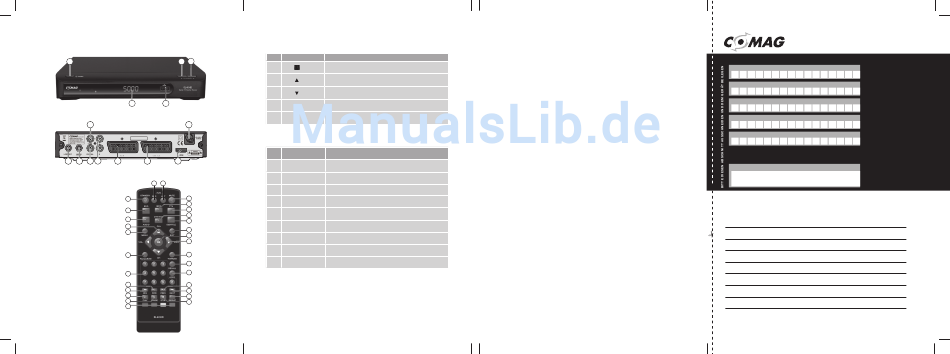

Geräteübersicht
1. Vorderseite Receiver
1
2
3
4
5
2. Rückseite Receiver
8
9
1
2
3
4
5
6
7
3. Fernbedienung
28
29
1
16
2
3
17
4
18
5
19
6
20
7
8
9
21
10
11
22
23
12
24
13
25
14
26
15
27
Geräteübersicht
1. Vorderseite Receiver
Nr.
Taste/Anzeige
Erklärung
1
Taste
Taste
STANDBY
STANDBY Einschalten und auf Standby-Betrieb schalten.
Wechsel zum nächst höheren Programmplatz
2
Taste
Cursor-Bewegung aufwärts
Wechsel zum nächst niedrigeren Programmplatz
3
Taste
Cursor-Bewegung abwärts
4
Display
4-stellige LED-Anzeige
5
USB
USB 2.0 Schnittstelle
2. Rückseite Receiver
Anschluss/
Nr.
Erklärung
Schalter
1
Loop Out
Anschluss für einen zweiten Sat-Receiver
2
LNB IN
Anschluss für das Antennen-Kabel
3
COAXIAL
Digitaler koaxialer Tonausgang
4
AUDIO L + R
Audio-Cinch-Stereo Anschlüsse links und rechts
5
TV (nur Ausgang)
SCART-Anschluss TV-Gerät
6
VCR
SCART-Anschluss Video-Gerät
7
HDMI
HDMI-Schnittstelle
8
CVBS
Cinch-Video Anschluss
9
220-240 VAC
Netzanschluss
Formular zur Abwicklung eines Defekts
Absender Bitte Blockschrift in GROSSBUCHSTABEN • Kästchen beachten
Name
Vorname
Straße
Serviceadresse:
COMAG Handels AG
Zillenhardtstr. 41
PLZ und Ort
D-73037 Göppingen
Service-Hotline:
Telefon mit Vorwahl
0049 (0)7161 / 5 03 06 33
E-Mail:
hotline@comag-ag.de
Modell: SL 40HD
Unterschrift des Käufers
Fehlerangabe:
