1
Die LINE INPUT-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät verbinden.
1
Der optional verwendbare symmetrische Eingang (BALANCED INPUT) ist im Gegensatz zu normalen Cinchkabeln störunanfällig
2
gegen Einstreuungen von der Fahrzeugelektronik. Es wird dazu ein Line-Überträger mit speziellem Kabel benötigt, der zwischen
Steuergerät und dem Verstärker eingeschleift wird. Der Line-Überträger ist nicht im Lieferumfang enthalten. Benutzen Sie den
BALANCED INPUT nicht gleichzeitig mit dem CINCH LINE INPUT.
Die EXTENDED BASS CONTROL-Regler erlauben eine umfangreiche Abstimmung der Bass-Frequenzen.
3
Der SUB BOOST-Regler bestimmt die Bassanhebung von 0 bis 18dB. Mit dem FREQ RANGE-Regler stellen Sie ein, bei welcher
Frequenz die Bassanhebung (SUB BOOST) wirken soll. Der Regelbereich geht von 30 bis 60 Hz.
Mit dem Q CONTROL-Regler kann die Filtergüte Q der Frequenzweiche stufenlos ein-
gestellt werden, so dass die Wiedergabequalität der Trennfrequenz verändert werden kann.
Damit lassen sich akustisch perfekte Übergänge zwischen den Lautsprechern einstellen.
• WIDE
Filtergüte Q 0,3 (Pfeil links unten) = sehr breites Frequenzband
• NARROW
Filtergüte Q 1,0 (Pfeil rechts unten) = sehr enges Frequenzband
• Q 0,5
LINKWITZ-REILLY (Normaleinstellung, Pfeil 12 Uhr-Position)
• Q 0,7
BUTTERWORTH (Pfeil 3 Uhr-Position)
Der PHASE SHIFT-Regler erlaubt die Anpassung der Phasenlage von 0° bis 180°. Dadurch kann der Subwoofer optimal
4
an die Fahrzeugakustik angepasst werden.
Der LEVEL-Regler bestimmt die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steuergeräts).
5
Der Regelbereich liegt zwischen 9 und 0.2 Volt.
Der SUB SONIC-Regler (Subsonicfilter) trennt die ultratiefen und nicht hörbaren Frequenzen nach unten ab, damit z.B. der
6
Subwoofer nicht mechanisch und elektrisch überlastet wird. Die Trennfrequenz kann zwischen 10 und 50 Hz eingestellt werden
und ist je nach Subwoofer-Größe zu bestimmen. WICHTIG: Ist dieser höher als der LOW PASS eingestellt, kommt kein Ton.
Der REMOTE IN-Anschluss dient zum Anschluss des Kabels der im Lieferumfang enthaltenen Bass-Fernbedienung (Bass-
7
Remote). Mit der Bass-Fernbedienung kann der Bass-Pegel z.B. vom Fahrersitz aus eingestellt werden. Verwenden Sie nur die
mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel.
Der REMOTE OUT-Anschluss dient zum Anschluss des Bass Remote-Link-Kabels eines weiteren HiFONICS X3/X4 Verstärkers
Der LOW PASS-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs der Lautsprecher nach oben.
8
Die Trennfrequenz ist stufenlos von 40Hz bis 250Hz regelbar.
POWER/PROTECT (ebenfalls auf der Bass-Remote Kabelfernbedienung vorhanden)
9
Leuchtet die POWER LED ist der Verstärker betriebsbereit.
Leuchtet die PROTECT LED auf, liegt eine Fehlfunktion vor. Beachten Sie dazu dann die Hinweise im Abschnitt FEHLERBEHEBUNG.
Die LINE OUTPUT-Cinchausgänge liefern ein Audiosignal für die Ansteuerung eines weiteren Verstärkers.
10
BETRIEBSHINWEISE

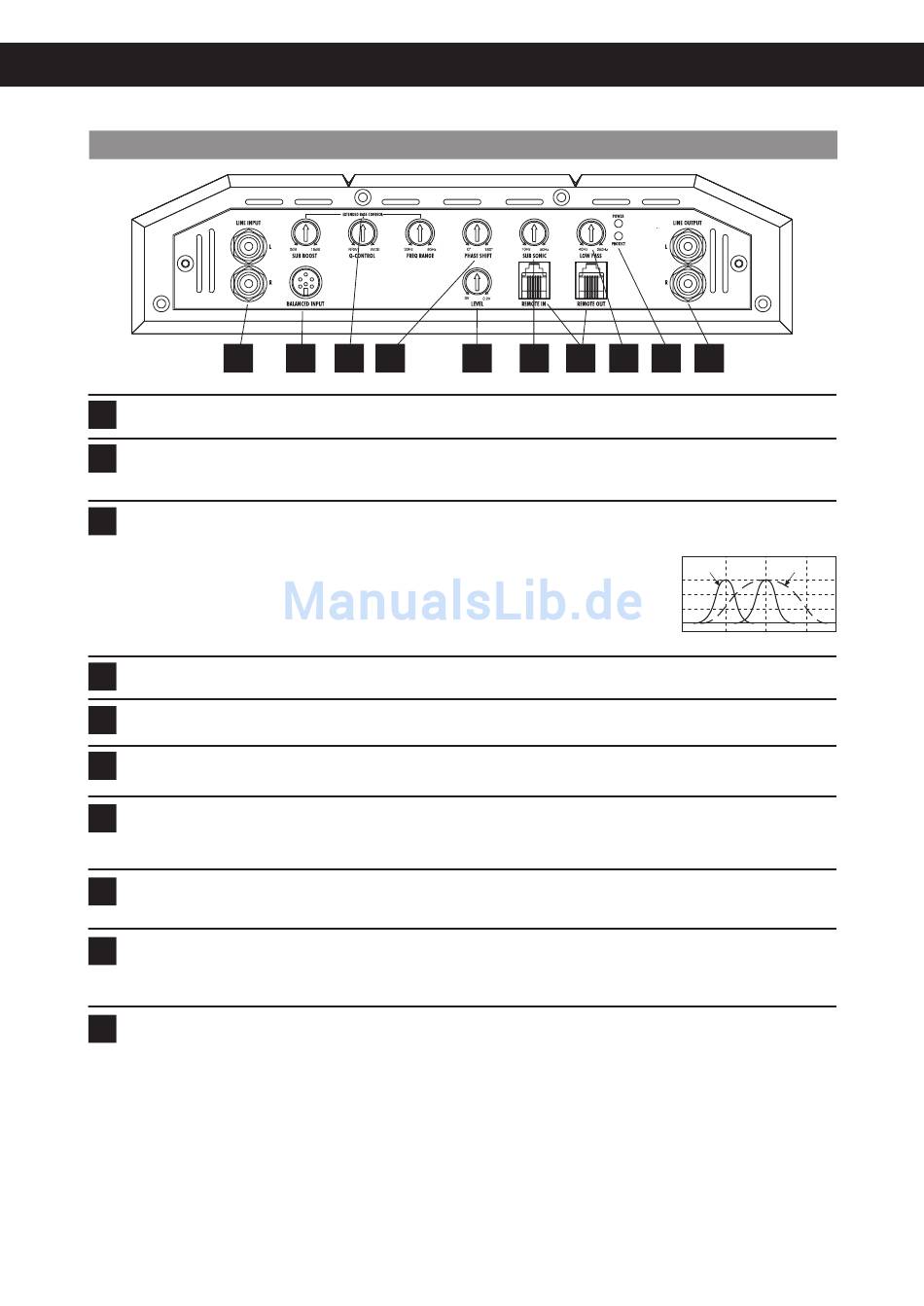

FUNKTIONEN UND BEDIENELEMENTE
2
3
4
6
5
6
7
8
9
10
Q = 0,3
Q = 1,0
+18dB
+12dB
+6dB
0dB
30Hz
40Hz
60Hz
