Montageanleitung
Schalten Sie das Gerät am Ein-/Ausschalter (siehe Abb. 2) ab. Lösen Sie das Frontteil. Drücken Sie hierfür fest auf die mit „PUSH" gekenn-
zeichnete Keiltaste an der Display-Unterseite. Entnehmen Sie das Frontteil, indem Sie es nach oben klappen (siehe Abb. 3).
Montieren Sie am Anfang und am Ende des Verlängerungskabels einen Ferritkern, um Störungen zu vermeiden.
Lösen Sie das Verbindungskabel, damit die hintere Abdeckplatte vollständig abgenommen werden kann. Befestigen Sie die Abdeckplatte
mit mindestens zwei Schrauben an der vorgesehenen Wand. Schließen Sie ein Verlängerungskabel an der Platine an. Das Verlängerungs-
kabel muss wie folgt beschaffen sein:
- Zweipolig (z. B. H03RR-F oder H03VV-F)
- Querschnitt: 0,75 – 2,5 mm² (abhängig von der Kabellänge)
- Max. Länge: 30 m
In elektromagnetisch besonders stark gestörten Umgebungen empfehlen wir die Verwendung eines abgeschirmten Kabels (Abschirmung ist
zu erden). Bringen Sie nach ordnungsgemäßer Verkabelung das Frontteil des Displays wieder an. Setzen Sie hierfür das Frontteil mit der
Oberkante an und klappen Sie es herunter, bis es vollständig eingerastet ist.

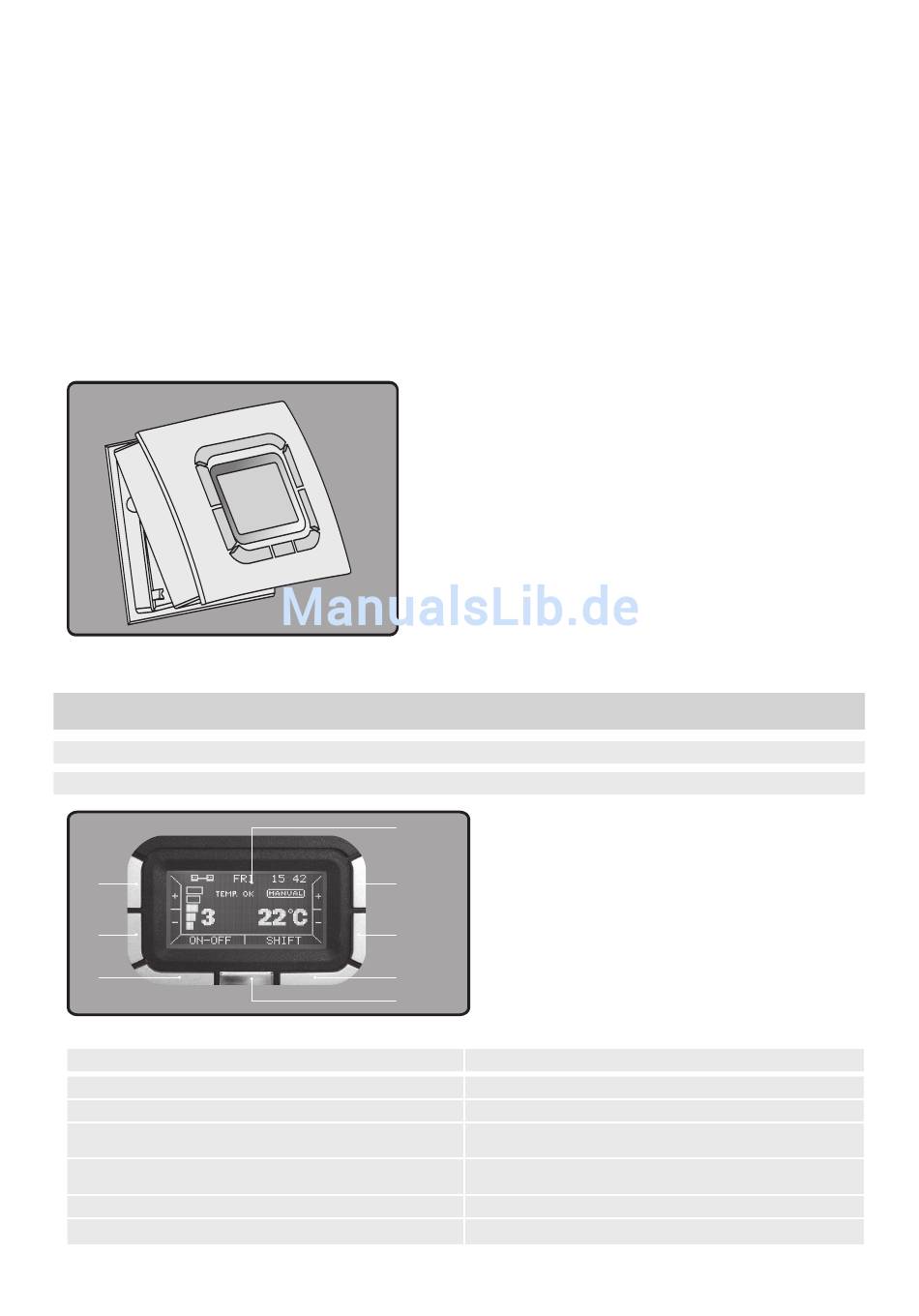

Abb. 3: Display-Montage
5.
Bedienungsanleitung
5.1
Steuerungskonsole
5.1.1 Tastenbelegung und Funktionsbeschreibung
1
2
3
Abb. 4: Steuerungskonsole
Taste/Tastenkombination
1
2
3
4 (Shift)
5
6
Anzeige
6
5
4
7
Funktionsbeschreibung
Zum Erhöhen der Heizleistung (Heizstufe)
Zum Senken der Heizleistung (Heizstufe)
P Zum Ein- und Ausschalten
P Zum Verlassen eines Untermenüs (ESC)
In Kombination mit den Tasten 1/5/6 zum Aufrufen von
weiteren Menüpunkten
Zum Anzeigen und Senken der Soll-Temperatur
Zum Anzeigen und Erhöhen der Soll-Temperatur
