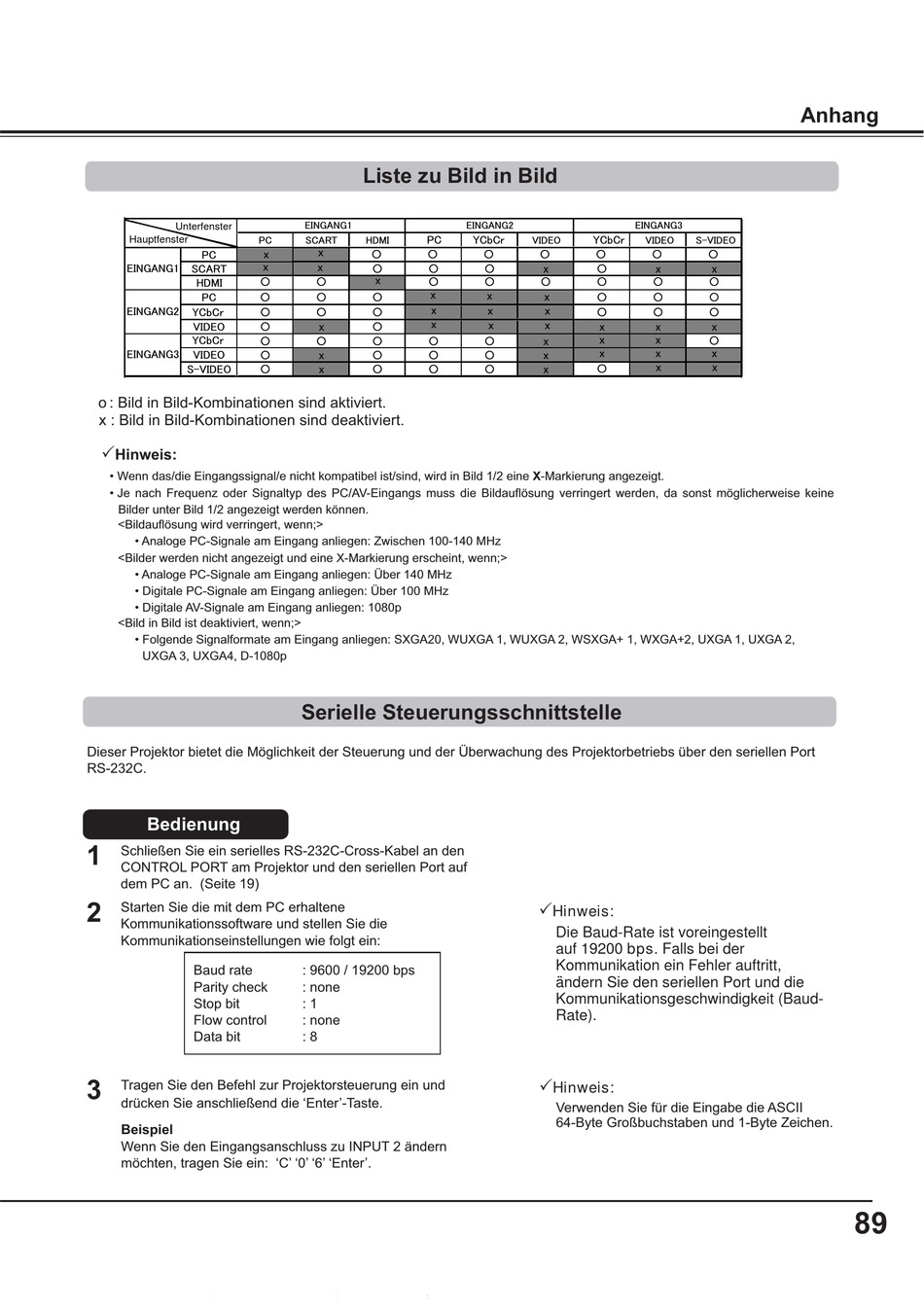

Liste Zu Bild In Bild; Serielle Steuerungsschnittstelle - Sanyo PLC-WM5500 Bedienungsanleitung

Unterfenster
Hauptfenster
o : Bild in Bild-Kombinationen sind aktiviert.
x : Bild in Bild-Kombinationen sind deaktiviert.
Hinweis:
• Wenn das/die Eingangssignal/e nicht kompatibel ist/sind, wird in Bild 1/2 eine X-Markierung angezeigt.
• Je nach Frequenz oder Signaltyp des PC/AV-Eingangs muss die Bildauflösung verringert werden, da sonst möglicherweise keine
Bilder unter Bild 1/2 angezeigt werden können.
• Analoge PC-Signale am Eingang anliegen: Zwischen 100-140 MHz
• Analoge PC-Signale am Eingang anliegen: Über 140 MHz
• Digitale PC-Signale am Eingang anliegen: Über 100 MHz
• Digitale AV-Signale am Eingang anliegen: 1080p
• Folgende Signalformate am Eingang anliegen: SXGA20, WUXGA 1, WUXGA 2, WSXGA+ 1, WXGA+2, UXGA 1, UXGA 2,
UXGA 3, UXGA4, D-1080p
Dieser Projektor bietet die Möglichkeit der Steuerung und der Überwachung des Projektorbetriebs über den seriellen Port
RS-232C.
Bedienung
1 Schließen Sie ein serielles RS-232C-Cross-Kabel an den
CONTROL PORT am Projektor und den seriellen Port auf
dem PC an. (Seite 19)
Starten Sie die mit dem PC erhaltene
2
Kommunikationssoftware und stellen Sie die
Kommunikationseinstellungen wie folgt ein:
Baud rate
Parity check
Stop bit
Flow control
Data bit
3 Tragen Sie den Befehl zur Projektorsteuerung ein und
drücken Sie anschließend die 'Enter'-Taste.
Beispiel
Wenn Sie den Eingangsanschluss zu INPUT 2 ändern
möchten, tragen Sie ein: 'C' '0' '6' 'Enter'.

Liste zu Bild in Bild

Serielle Steuerungsschnittstelle

: 9600 / 19200 bps
: none
: 1
: none
: 8
Hinweis:
Die Baud-Rate ist voreingestellt
auf 19200 bps. Falls bei der
Kommunikation ein Fehler auftritt,
ändern Sie den seriellen Port und die
Kommunikationsgeschwindigkeit (Baud-
Rate).
Hinweis:
Verwenden Sie für die Eingabe die ASCII
64-Byte Großbuchstaben und 1-Byte Zeichen.
Anhang
89
