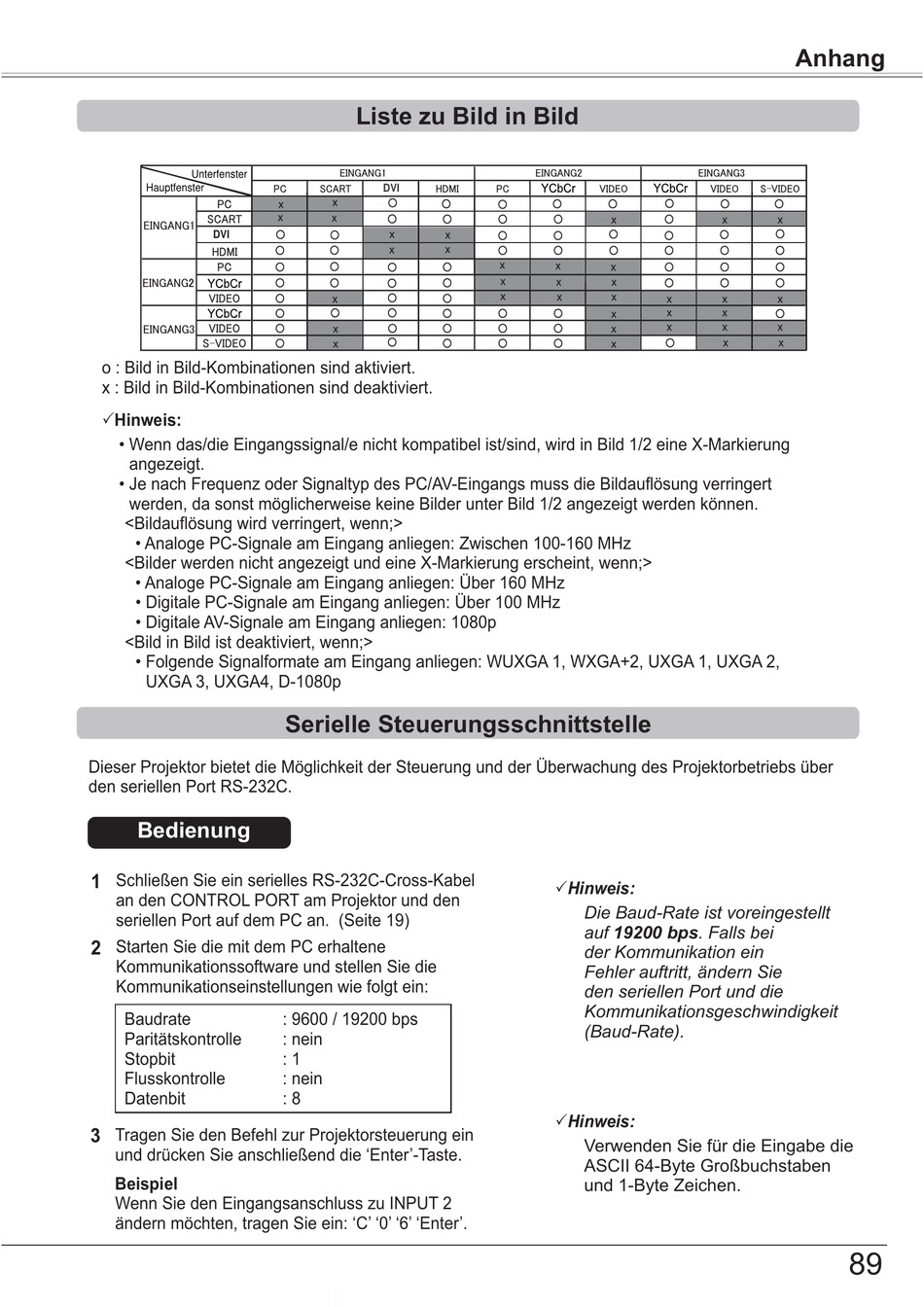

Liste Zu Bild In Bild; Serielle Steuerungsschnittstelle; Bedienung - Sanyo PLC-ZM5000 Bedienungsanleitung

Unterfenster
Hauptfenster
EINGANG1
DVI
EINGANG2
EINGANG3
o : Bild in Bild-Kombinationen sind aktiviert.
x : Bild in Bild-Kombinationen sind deaktiviert.
Hinweis:
angezeigt.
werden, da sonst möglicherweise keine Bilder unter Bild 1/2 angezeigt werden können.
<Bildauflösung wird verringert, wenn;>
<Bilder werden nicht angezeigt und eine X-Markierung erscheint, wenn;>
<Bild in Bild ist deaktiviert, wenn;>
UXGA 3, UXGA4, D-1080p
Dieser Projektor bietet die Möglichkeit der Steuerung und der Überwachung des Projektorbetriebs über
den seriellen Port RS-232C.

Bedienung

1 Schließen Sie ein serielles RS-232C-Cross-Kabel
an den CONTROL PORT am Projektor und den
seriellen Port auf dem PC an. (Seite 19)
2 Starten Sie die mit dem PC erhaltene
Kommunikationssoftware und stellen Sie die
Kommunikationseinstellungen wie folgt ein:
Baudrate
Paritätskontrolle
Stopbit
Flusskontrolle
Datenbit
3 Tragen Sie den Befehl zur Projektorsteuerung ein
und drücken Sie anschließend die 'Enter'-Taste.
Beispiel
Wenn Sie den Eingangsanschluss zu INPUT 2
ändern möchten, tragen Sie ein: 'C' '0' '6' 'Enter'.

Liste zu Bild in Bild

EINGANG1
DVI

Serielle Steuerungsschnittstelle

: 9600 / 19200 bps
: nein
: 1
: nein
: 8
EINGANG2 EINGANG3
Hinweis:
19200 bps
Hinweis:
Verwenden Sie für die Eingabe die
ASCII 64-Byte Großbuchstaben
und 1-Byte Zeichen.
Anhang
89
