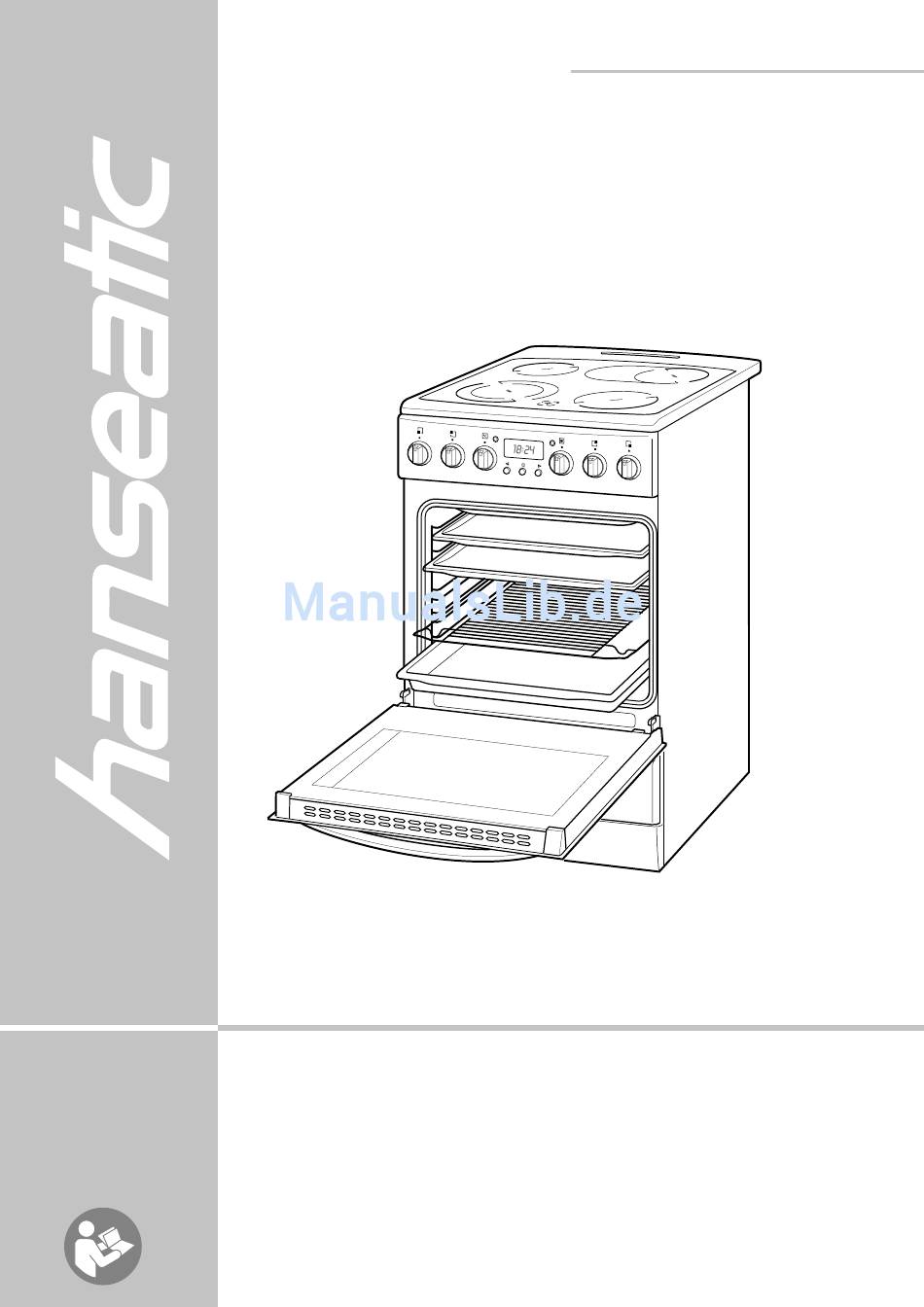

- Seite 1 609CE3.334TaYD Gebrauchsanleitung Standherd mit Glaskeramik-Kochfeld, Anleitung, Nr.: 91562 Bestell-Nr. 270 370, 270 395 Multifunktions-Backofen HC 20100525 Nachdruck, auch aus zugs- und Zeitschaltuhr wei se, nicht ge stat tet!
-
Seite 2: Information
Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vor- schriften gültig sind. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter. 609CE3.334TaYD... -
Seite 3: Inhaltsverzeichnis
Wenn's mal ein Problem gibt Das Wichtige zuerst Fehlersuchtabelle Erstinbetriebnahme = Vorreinigung Unser Service Multifunktionsschalter Umweltschutz leicht gemacht Temperaturwähler Verpackungs-Tipps Anzeigeleuchten Entsorgung des Gerätes Garende Stichwortverzeichnis Das richtige Backofen-Geschirr Backblech und Fettpfanne Datenblatt für den Backofen Backblechträger für Teleskopschienen Technische Daten 609CE3.334TaYD... -
Seite 4: Minuten Für Ihre Sicherheit
III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Siche- rungen, LS-Schalter und Schütze. Schalten Sie vor dem Anschluss des Herds den betref- fenden Strom kreis aus bzw. drehen Sie die betroffenen Sicherungen her aus . 609CE3.334TaYD... - Seite 5 Mobilfunk max. 0,42 Euro/Min. unsere Fachberatung an. Den Metallring auf keinen Fall direkt in die Öffnung im Backofen setzen, sondern auf die Glasab deckung aufset- zen – Stromschlaggefahr! Verbrühungsgefahr! Heißes Wasser aus dem Backofen unbedingt abkühlen lassen, bevor Sie es ausgießen. 609CE3.334TaYD...
- Seite 6 An stieg von ge fähr li chen Mikro organismen wie Sal mo nel len führen. Besser rechtzeitig aus dem Gefrierfach nehmen und abgedeckt im Kühlschrank auftauen lassen; Auf tau flüs sig keit muss abfl ießen können. 609CE3.334TaYD...
- Seite 7 Glas ge fä ßen kann es auch zu Tem pe ra tur span nun gen und Bruch kommen. Temperaturwähler nicht mit Gewalt über die End- positionen hin aus dre hen. Schalter zum Einschalten nur im Uhrzeigersinn, zum Ausschaltern gegen den Uhrzeigersinn drehen. Nie mit Gewalt über das Doppelzonen-Symbol hinwegdre- hen. 609CE3.334TaYD...
- Seite 8 Information Vor dem Reinigen Herd / Kochzonen vollständig abküh- len lassen. Backblechträger und eventuell eingebaute Teleskop- schienen nicht im Geschirrspüler reinigen. Temperaturwähler nicht mit Gewalt über die End- positionen hin aus dre hen. 609CE3.334TaYD...
-
Seite 9: Bedienelemente
Normal-Kochzone, 14,5 cm Ø Restwärme-Anzeige Bedienblende Schalter für Kochzone Schalter für Kochzone Rote Backofen-Leuchte Gelbe Netzkontroll-Leuchte Schalter für Kochzone Schalter für Kochzone Multifunktionsschalter: Beheizungsart einstellen Zeitschaltuhr Temperaturwähler für den Backofen Gehäuse Wrasenabzug Türgriff Backofentür mit Sichtfenster Geschirrwagen Schraubfüße (hier nicht zu sehen) 609CE3.334TaYD... -
Seite 10: Vorbereitung
Hermes Spedition für eine geringe Gebühr den Aus bau des Alt-Gerätes und den Ein bau des Neu- Gerätes. War das Alt- Gerät ohne Stecker direkt an das Stromnetz angeschlossen, lassen Sie das Alt-Gerät bereits vorher von einer autorisierten Fachkraft vom Strom netz trennen. 609CE3.334TaYD... -
Seite 11: Netzanschluss: Hinweise Für Den Installateur
• Vor Zugang alle Versorgungsstromkreise ausschalten und ge- gen Wiedereinschalten sichern. • Vergewissern Sie sich, dass eine wirksame Erdung möglich ist, bevor Sie den Anschluss an der entsprechenden Klemme herstellen. • Beachten, dass das Netzanschlusskabel nicht in Kontakt mit der metallenen Rückwand kommt. 609CE3.334TaYD... -
Seite 12: Bedienung
Um die Kochzone wieder zu verkleinern, 1. Schalter gegen den Uhrzeigersinn auf „0“ drehen. 2. Schalter im Uhrzeigersinn auf die gewünschte Leistung drehen. Turbostart Alle Kochzonen sind mit „Turbostart“ ausgestattet. Dadurch er- reicht der Herd die gewünschte Temperatur beim Ankochen / Aufheizen wesentlich schneller. 609CE3.334TaYD... -
Seite 13: Restwärme-Anzeige
2–3 mm und Edel stahl töp fe mit 4–6 mm, zu erkennen an der Kenn zeich nung „Bo den stär ke nach DIN 44904“. – mit einer Größe, die der Kochzonen-Größe entspricht. Als Topf- bzw. Pfannengröße wird immer der Durch messer d1 angegeben. Der Bodendurchmesser d2 ist jeweils etwa 2 cm kleiner. 609CE3.334TaYD... -
Seite 14: Tipps Zum Garen Und Energie Sparen
– Braten über 1 kg am besten im Backofen garen. – Mit passendem Geschirr und wenig Wasser bzw. Fett garen; das erhält die Vitamine. – Restwärme der Kochzonen nutzen. Die Wärme reicht für ca. 5 bis 10 Minuten, z.B. zum Quellen von Reis. 609CE3.334TaYD... -
Seite 15: So Arbeitet Der Backofen
5. Nach 1 Stunde Backofen ausschalten, Wasser abkühlen las- sen. Grillrost, Fettpfanne und Backblech(e) entnehmen. 6. Backofen mit ein wenig Spülmittel und Wasser nachwischen. 7. Grillrost und Backblech(e) ebenfalls mit Wasser und Spülmit- tel abwaschen. Nun sollten alle Rückstände entfernt sein. 609CE3.334TaYD... -
Seite 16: Multifunktionsschalter
Wenn sie das erste Mal er lischt, ist die eingestell- te Tem pe ra tur im Backofen er reicht und Sie kön nen das Gargut hinein schieben. Während der ge sam ten Gardauer wie der holt sich das Ein- und Ausschalten der roten Backofen-Betriebsleuchte. 609CE3.334TaYD... -
Seite 17: Garende
Damit können Sie Backbleche und Roste bequemer herausziehen, z.B. um einen Braten zu begießen. Den Teleskopschienen-Nachrüstsatz können Sie über unseren ak- Tel. 0 1805 1805 0,14 Euro/Min. Festnetz / tuellen Hauptkatalog oder beim bestel- TECHNIK-SERVICE 24 Mobilfunk max. 0,42 Euro/Min. len. 609CE3.334TaYD... -
Seite 18: So Wird´s Gemacht
• Das alles spart Strom, Geld und auch noch Zeit. Dünsten mit Heißluft und Unterhitze Bei diesem Kombibetrieb hat der Backofen eine sehr in ten si ve Hitze. Sie eignet sich besonders für überbackene Gerichte und Aufl äu fe. 609CE3.334TaYD... -
Seite 19: Backen
Keksbleche auf einmal bac ken. 3. Einschubhöhe, Temperatur und Backzeit sind ab hän gig von dem, was Sie backen wollen. 4. Die Auswahl des Backgeschirrs hat beim Backen mit Heißluft keine große Be deu tung. Der Kuchen gelingt auch in hellen Backformen. 609CE3.334TaYD... -
Seite 20: Braten
– Sofern die Garzeit mehr als 40 Min. beträgt, Back ofen 10 Min. Stunde, mit 160 °C weitergaren. vor Gar ende ab schal ten und Rest wär me nut zen. – Braten unter einem Ki lo gramm auf dem Herd zubereiten. 609CE3.334TaYD... -
Seite 21: Grillen
Flächen-Grillen die ge sam te Rost fl ä che mit Grillgut be legen. 1. Multifunktionsschalter auf „Intensiv-Grillen“, Tem pe ra tur- wäh ler auf die ge wünsch te Temperatur stellen. 2. Auch hier einige Minuten vor hei zen las sen. Ansonsten s. o. 609CE3.334TaYD... -
Seite 22: Umluft-Grillen (Rundum-Grill)
Was ser auffüllen. 2. Fettpfanne auf die un ter ste Ein schub lei ste schieben, halb voll mit heißem Was ser füllen und die gefüllten Ein mach glä ser hineinstellen. 3. Multifunktionsschalter auf „Ober-/Unterhitze“ oder „Heiß- luft/Unterhitze“ drehen. 609CE3.334TaYD... -
Seite 23: Tabelle „Prüfgerichte
50-70 Hähnchen am Drehspieß Umluft-Grill 60-90 Schweinebraten Umluft-Grill 110-120 Ente Umluft-Grillen 110-130 Pizza (nach Gerätehersteller) Heißluft mit Unterhitze 10-15 Einschubhöhe von unten gerechnet vorgeheizt 5 Minuten vorheizen 1. und 2. Seite Universalpfanne oben abhängig von der Höhe des Bratens 609CE3.334TaYD... -
Seite 24: Die Zeitschaltuhr
– nach einem Stromausfall. 0.00 und aut0 blinken. Und so geht’s: 1. Menü-Taste so oft drücken, bis das Display zeigt. 2. Mit den Pfeiltasten oder die Uhrzeit einstellen. Zum schnellen Vor-/Rücklauf Taste gedrückt halten. Nach einigen Sekunden ist die Uhrzeit gespeichert. 609CE3.334TaYD... -
Seite 25: Uhrzeit Umstellen
4. Um den Signalton abzustellen und das Blinken der Leuchte zu beenden, beliebige Taste drücken. Um die Timer-Funktion abzubrechen/ zu löschen: 1. Menü-Taste so lange gedrückt halten, bis im Display blinkt. 2. Drücken Sie gleichzeitig die beiden Pfeiltasten Das Glocken-Symbol erlischt. 609CE3.334TaYD... -
Seite 26: Halbautomatik-Betrieb
3. Menü-Taste drücken. Das Display End zeigt. 4. Mit den Pfeiltasten oder die Ausschaltzeit einstellen. Die Ausschaltzeit muss weniger als 24 Stunden von der aktu- ellen Uhrzeit entfernt sein. 5. Funktionsschalter und Temperaturwähler am Backofen in die gewünschte Position stellen. 609CE3.334TaYD... -
Seite 27: Automatik-Einstellungen Löschen
2. Funktionsschalter und Temperaturwähler am Backofen in Null-Position drehen. Signalton ändern Sie können zwischen 3 verschiedenen Signaltönen wählen. 1. Drücken Sie gleichzeitig die beiden Pfeiltasten 2. Menü-Taste so oft drücken, bis das Display ton zeigt. 3. Mit der linken Pfeiltaste den Signalton wählen. 609CE3.334TaYD... -
Seite 28: Allgemeines
Nehmen Sie gegebenenfalls einen Schraubendreher zu Hilfe. 3. Die Tür so weit schließen, dass sie noch ca. 10 cm geöffnet ist. Keine Gewalt anwenden! 4. Tür leicht anheben, anschließend nach vorne unten heraus- gleiten lassen. 609CE3.334TaYD... -
Seite 29: Backblechträger Aus-/Einbauen
Wasser und et was Spül mit tel oder All zweck rei ni ger rei ni gen. • Dichtung in gleicher Art, aber vorsichtig reinigen, da sie nur an den Ecken befestigt ist, im Übrigen jedoch lose anliegt. 609CE3.334TaYD... -
Seite 30: Scheiben-Zwischenräume Reinigen
3. Die defekte Glühlampe aus der Fas sung drehen und durch eine neue Glühlampe er set zen. 4. Metallring mit den Zacken nach oben auf die Glasabdeckung aufsetzen. 5. Die Glasabdeckung wieder in die Öffnung einsetzen und mit einer Rechts drehung befestigen. 609CE3.334TaYD... -
Seite 31: Wenn's Mal Ein Problem Gibt
Ver su chen Sie nie mals, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Sie kön nen sich und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfen die se Re pa ra tu ren ausführen. 609CE3.334TaYD... -
Seite 32: Unser Service
Festnetz der T-Com/ ist, verständigen Sie bitte unseren Technik Service 24. Mobilfunkpreise abweichend) Um Ihnen schnell helfen zu können, nennen Sie uns bitte: Gerätebezeichnung: Standherd 609CE3.334TAYD Bestellnummer: 270 395 (Edelstahl), 270 370 (Weiß) Tel. 0 1805 1805 (14 Cent/Minute, Festnetz der T-Com/... - Seite 33 Allgemeines 609CE3.334TaYD...
- Seite 34 Allgemeines 609CE3.334TaYD...
-
Seite 35: Allgemeines
Netzspannung 36 Entsorgung des Gerätes 32 Siehe Verwendungszweck. Ersatzteil 32 stimmungsgemäßer Gebrauch Erstinbetriebnahme 15 Vollautomatik-Betrieb 26 erweiterbare Kochzonen 12 Vorheizen 18,19,20,21 Ober- und Unterhitze Vorreinigung 15 18,19,20,22 Oberhitze 18 Fachberatung 32 Fehlersuchtabelle 31 Zeitschaltuhr 24 Zweikreis-Kochzone 12 Problem beheben 31 609CE3.334TaYD... -
Seite 36: Datenblatt Für Den Backofen
Datenblatt für den Backofen Nach den Vorgaben der Energieverbrauchskennzeichnungsverordnung gemäß Richtlinie Energieetikettierung 2002/40/EG für Elektrobacköfen Hersteller hanseatic Gerätebezeichnung Standherd mit Glaskeramik-Kochfeld, Multi- funktionsbackofen und Zeitschaltuhr Bestellnummer 270 395 (Edelstahl), 270 370 (Weiß) Energieeffi zienzklasse des Backofens 1) 2) Energieverbrauch für Beheizungsart...
