XciteRC Rocket 250 3D Bedienungsanleitung Seite 41

Bedienungsanleitung - Manual - Mode d'emploi

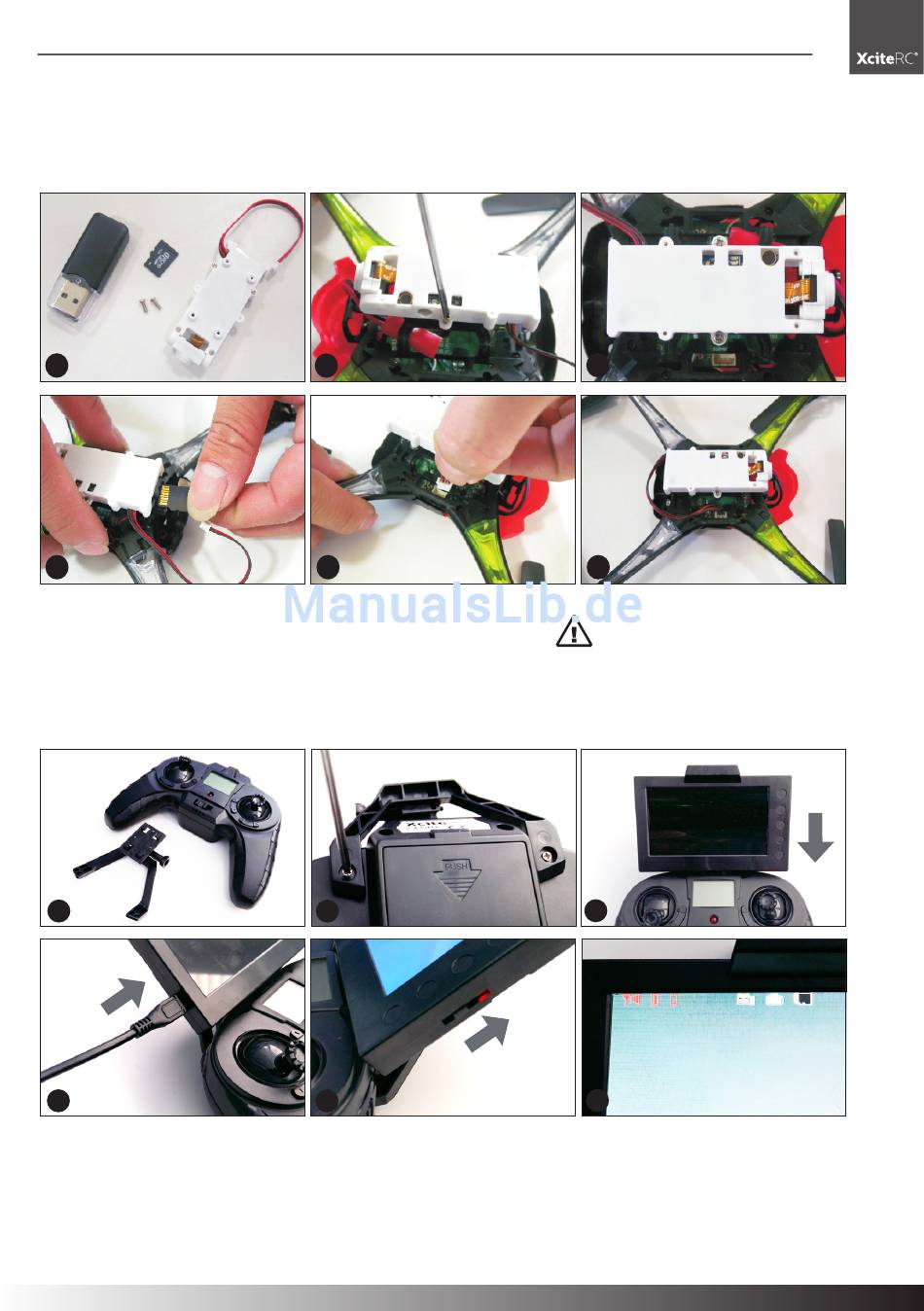

Kamera-Einbau
1
4
Den weißen Stecker der Kamera mit dem Quadrocopter verbinden.
polungssicher. Achten Sie auf die seitlichen Führungen. Wenden Sie keine Gewalt an – Brand bzw. Explo-
sionsgefahr!
Monitor-Montage
1
Monitor
aufladen
4
A: Stärke des Videosignals
B: Anzeige Video-Kanal
C: Ladestandanzeige Monitor
D: Video - ist die Aufnahme aktiv, wird ein roter Punkt angezeigt
E: Foto - wird der Auslöser gedrückt, wird ein roter Punkt angezeigt
F: microSD-Karte eingelegt ja/nein
XciteRC Rocket 250/260 FPV-Set
#15014220 Rocket 250/260 FPV-Set
2
5
2
OFF
5
3
6
WARNUNG: Der Stecker ist ver-
3
ON
A B C
6
D E F
1
