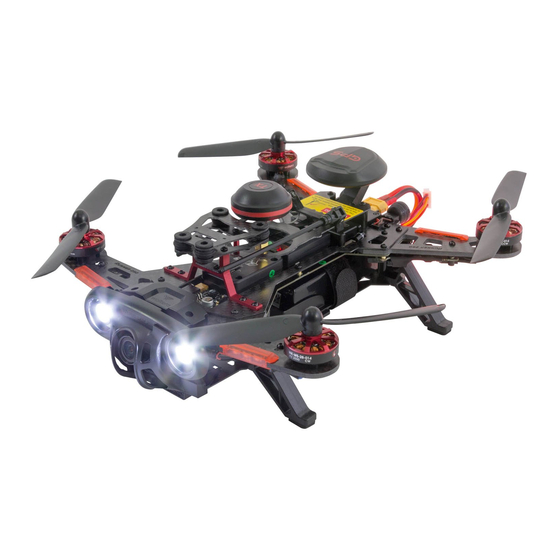

- Seite 1 Bedienungsanleitung Manual Mode d‘emploi #15003700, 15003750, 15003760, 15003770 XciteRC Runner 250 Advance...
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com © Copyright 2015 by XciteRC-Modellbau GmbH & Co. KG XciteRC Runner 250 Advance... -
Seite 3: Einführung
Einführung Vielen Dank für den Kauf des Runner 250 Advance von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Sicherheitshinweise
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis- tung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. -
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 6: Modellbeschreibung, Technische Daten
Empfänger: DEVO RX710(R) 236 mm Main Controller: FCS-Runner 250(R) FPV-Sender: TX 5817 205 mm Motor: WK-WS-28-014 Brushless Drehzahlregler: Runner 250 Akku: 11.1 V 2200 mAh 25C LiPo Flugzeit: 12 - 14 Minuten Temperaturbereich: -10 - +40° C XciteRC Runner 250 Advance... -
Seite 7: Flugakku Aufladen
GPS-Modul mit der 1.7x6 mm Senkkopf- Achten Sie auf die seitlichen Führungs- schraube am Fuß befestigen. schlitze am Fuß! Vorne rechtslaufender linkslaufender Rotor Rotor (schwarze (weiße Kappe) Kappe) Montage der Rotoren Schrauben Sie die rechtslaufenden Rotoren XciteRC Runner 250 Advance... -
Seite 8: Akku Einlegen
Kippt das Modell nach hinten, Akku Schwer- nach vorne schieben, bis das Modell genau waagrecht liegt. punkt- linie WARNUNG: Für eine optimale Reichweite führen Sie die beiden Empfängerantennen durch die Antennenröhrchen und klappen Sie anschließend nach oben- Absturzgefahr! XciteRC Runner 250 Advance... -
Seite 9: Senderbeschreibung
11. MIX - Manuell/GPS/Coming Home FMOD(FMD) Schalter “2” Flugmodus: 3D (Rollen) 12. ELEV/AILE/RUDD D/R 13. Rechter Knüppel 14. Rechte Trimmung 15. EIN/AUS-Schalter 16. Querruder-Trimmung (Rollen) 17. Taste R (+) 18. Taste L (-) 19. Taster ENTER XciteRC Runner 250 Advance... -
Seite 10: Gyro-Kalibrierung
Kalibrierung zu starten. Gashebel Steuerhebel MODE 2: Steuerhebel Gashebel nach ganz rechts oben bewegen Gashebel und halten, um die Kalibrierung zu starten. (3) Die rechte LED blinkt einmal und geht dann aus, die Kalibrierung ist abgeschlossen. XciteRC Runner 250 Advance... -
Seite 11: Gps-Statusanzeige
Sender. Mode 1 (Gashebel rechts) Mode 2 (Gashebel links) TEST: Geben Sie kurz Gas, die Motoren starten nicht mehr. Beachte: Nach erfolgreicher Bindung werden die Motoren Ruder Ruderhebel Gashebel Gashebel automatisch gesichert! XciteRC Runner 250 Advance... -
Seite 12: Steuerfunktionen
(2) Der Roll-Modus benötigt Flugerfahrung. (3) Während der Rolle sinkt das Modell ein wenig, deshalb muss die Gasstellung permanent angepasst werden. (4) Geht der Akku zur Neige, ist der Roll-Modus nicht mehr verfügbar und wird automatisch deaktiviert. XciteRC Runner 250 Advance... -
Seite 13: Gps Modus
Failsafe CH kann nicht unterbrochen werden, warten Sie, bis das Modell landet! Beginnen die roten LEDs wegen zu geringer Akkuspannung zu blinken, kann das Modell bei Coming Home abstürzen! Gehen Sie sofort zurück in den manuellen Mode und landen das Modell zügig! XciteRC Runner 250 Advance... -
Seite 14: First-Persion-View Flug
WARNUNG: Beginnen die rechte rote LED des Modells zu blinken, ist die Akkuspannung zu gering. Sofort Landeplatz suchen und landen - Crashgefahr! Landen Landen Sie den Quadrocopter. Motoren sichern, dann Akku am Modell abstecken. Anschließend den Sender ausschalten. Akku aus dem Quadrocopter entnehmen und sicher lagern (siehe Abschnitt Sicherheitshinweise). XciteRC Runner 250 Advance... -
Seite 15: Senderprogrammierung Devo F7
Flächentyp Wing Type Normal anzuwählen, drücken Sie R UP/DN Model Menu Wing Type V-Tail oder L und wählen “Normal”. Inhibit Drücken Sie ENT um zu Dual Channels Inhibit speichern und EXT um zum Modell Menü zurückzukehren. XciteRC Runner 250 Advance... -
Seite 16: Schalterzuordnung
EXT um zum Hauptmenü zurückzukehren. Beachte: (1) Zeigt der Richtungspfeil direkt nach unten, Steuerhebel nach hinten ziehen, das Modell fliegt in Richtung Start-Punkt. (2) Schalten Sie den Videoschalter und OSD-Modul-Schalter "1" auf "ON", siehe auch Kapitel RC-Platine. XciteRC Runner 250 Advance... -
Seite 17: Senderprogrammierung Devo 7
Drücken Sie UP oder DN und wählen “AERO”, drücken Sie Drücken Sie R oder L und wählen “NORM”. Drücken Sie ENT um zu speichern und EXT dann ENT um zu speichern und EXT um zum Modell Menü um zum Modell Menü zurückzukehren. zurückzukehren. XciteRC Runner 250 Advance... -
Seite 18: X5817(Ce) Video-Sender Kanaleinstellung
5 7 9 0 M Hz 5 7 7 1 MHz 5 7 5 2 M Hz 5 7 3 3 M Hz Schalter- Position (on/off) Beachte: um ein Videobild anzuzeigen, muss der Sende- und Empfangskanal übereinstimmen! XciteRC Runner 250 Advance... -
Seite 19: Unterseite
AUX2 Absturzes oder Aussenlandung leichter gefunden AUX3 werden. Brushless-Drehzahlregler (ESC) und -Motor Anschluss Vorne Brushless-Motor Brushless Brushless-Motor Brushless (linksdrehend) ESC (linksdrehend) (rechtsdrehend) ESC (rechtsdrehend) Brushless-Motor Brushless Brushless-Motor Brushless (rechtsdrehend) ESC (rechtsdrehend) (linksdrehend) ESC (linksdrehend) Unterseite XciteRC Runner 250 Advance... -
Seite 20: Anschluss Der Flachbandkabel A) Flight-Controller Anschluss Der Flachbandkabel
Um die Fixed ID zu löschen (sehen Sie hierzu auch die Senderanleitung, Kapitel Fixed ID), Clear-Taste drücken und das Modell einschalten. Die Fixed ID wird gelöscht, zur Bestätigung blinkt die rote LED des Empfängers langsam. Zusätzlich im Sendermenü ebenfalls die Fixed ID ausschalten. XciteRC Runner 250 Advance... -
Seite 21: Osd-Update
Kamera betriebsbereit ist. Video starten: Stellen Sie den Video/Foto-Schalter auf Video und drücken den Auslöser. Die Aufnahme startet, die rote Status-LED blinkt im 0.5 Sekunden-Rhythmus. Um die Aufnahme zu stoppen, Auslöser erneut drücken - die Status-LED leuchtet permanent. XciteRC Runner 250 Advance... -
Seite 22: Kamerabedienung
Foto auslösen: Schalter GEAR von Position 0 auf 1 und gleich wieder zurück bewegen, die Kamera nimmt ein Bild auf - die AUX2 rote Status-LED geht kurz aus und leuchtet dann wieder dauer- GEAR SW haft. Active XciteRC Runner 250 Advance... -
Seite 23: Reparaturen, Ersatzteile
Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. Für den XciteRC Runner 250 Advance sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder ver- schlissen, können Sie es mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben. -
Seite 24: Hinweise Zum Umweltschutz
Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. -
Seite 25: Konformitätserklärung
Die ausführliche Konformitätserklärung finden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserklärung oder per E-Mail: info@xciterc.de. The XciteRC Modellbau GmbH & Co. KG declare that this product complies with the essen- tial requirements and other relevant regulations of the directives R&TTE 1999/5/EC and RoHS 2011/65/EC. - Seite 26 XciteRC Runner 250 Advance...
- Seite 27 XciteRC Runner 250 Advance...
- Seite 28 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
