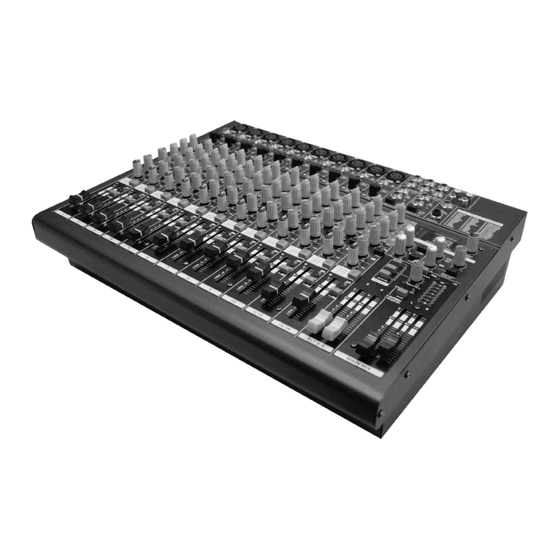

Pronomic PMX1204FX Bedienungsanleitung

Pmx-serie
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pronomic PMX1204FX

Inhaltszusammenfassung für Pronomic PMX1204FX

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Sicherheitssymbole! Wichtige Sicherheitshinweise! 1. Einführung! 1.1 Allgemeine Funktionen eines Mischers! 1.2 Bedienungsanleitung! 1.3 Bevor Sie anfangen! 2. Bedienelemente und Anschlüsse! 2.1 Mono-Kanäle! 2.1.1 Mikrofone und Line-Eingänge! 2.1.2 Equalizer! 2.1.4 Routing-Schalter, Solo- und Kanal-Fader! 2.2 Stereokanäle! 2.2.1 Kanal-Eingänge! 2.2.2 Equalizer-Stereokanäle! 2.2.3 Aux Send-Stereokanäle! 2.2.4 Routing-Schalter, Solo- und Kanal-Fader! 2.3 Anschlussfeld und Main-Bereich!

  • Seite 3: Wichtige Sicherheitssymbole

    2.4.4 Ventilation! Digitaler Effektprozessor! 24-BIT Multi-Effektprozessor! Installation! 4.1 Rack-Einbau! 4.2 Kabel-Verbindungen! 4.2.1 Audio-Verbindungen! Wichtige Sicherheitssymbole Dieses Zeichen weist Sie auf eine Gefahr durch Strom hin, der auch unter normalen Betriebsbedingungen stark genug sein kann um einen Schock oder sogar Tod herbeizuführen. Dieses Symbol wird in der Service-Dokumentation benutzt um anzuzeigen, dass spezifische Komponenten aus Sicherheitsgründen nur durch gleichartige ersetzt werden dürfen.

  • Seite 4: Einführung

    • Das Gerät darf nicht in der Nähe von Heizquellen (Radiatoren, Öfen, hitzeproduzierende Geräte, etc.) betrieben werden. • Blockieren Sie nicht die Ventilationsöffnungen des Gerätes. Dabei bestünde Brandgefahr. • Es dürfen keine Gegenstände in das Gerät fallen oder Flüssigkeit hineingelangen. •...

  • Seite 5: Allgemeine Funktionen Eines Mischers

    • sie passen perfekt zu jedem erhältlichen Mikrofon mit bis zu 60 dB und +48 V Phantomspeisung • sie ermöglichen die volle Nutzung der grossartig erweiterten Dynamic Range ihres 24 bit/192 kHz HD-Recorders für eine optimale Audioqualität. „Britische EQ“ Die Equalizer der MX-Serie basieren auf den Schaltkreisen der legendären Top-Notch- Konsolen aus England, die für ihren unglaublich warmen und musikalischen Soundcharakter weltberühmt sind.

  • Seite 6: Bedienungsanleitung

    • Signal-Verteilung: Sammeln der Signale für die Effekt-Bearbeitung und die Monitormischung, Verteilung der Signale an eine oder mehrere Aufnahmespuren, Verstärker, Kontrollraum und 2-Spur Ausgänge. • Mischen: Einstellen der Lautstärke, Frequenzverteilung und Positionierung der einzelnen Signale im Stereofeld, Level-Kontrolle der Gesamtmischung zur Anpassung an Recorder, Crossover, Verstärker, usw.

  • Seite 7: Bedienelemente Und Anschlüsse

    2. Bedienelemente und Anschlüsse 2.1 Mono-Kanäle 2.1.1 Mikrofone und Line-Eingänge Jeder Mono-Eingangskanal bietet einen symmetrischen Mikrofoneingang mittels XLR-Steckers mit zuschaltbarer +48 V Phantomspeisung für Kondensatormikrofone. Die PMX-Vorverstärker bieten unverzerrte und geräuscharme Signale, die üblicherweise nur bei sehr teuren Vorverstärkern bekannt sind. Line In Jeder Mono-Eingang besitzt einen symmetrischen Line-Eingang in Form einer 1/4“-Buchse.
  • Seite 8 Das obere Band (HI) und das untere Band (LO) sind Filter, die alle Frequenzen über oder unter ihrer Cut Off-Frequenz anheben oder absenken. Die Cut Off- Frequenzen des oberen und unteren Bands sind 12 kHz und 80 Hz. Das mittlere Band ist als Peak-Filter konfiguriert mit einer Center-Frequenz von 2,5 kHz.

  • Seite 9: Routing-Schalter, Solo- Und Kanal-Fader

    2.1.4 Routing-Schalter, Solo- und Kanal-Fader Der Pan-Regler bestimmt die Position des Kanalsignals innerhalb des Stereobildes. Der Regler verfügt über eine besondere Charakteristik, da das Signal stets auf einem konstanten Level gehalten wird, unabhängig der Position im Stereopanorama. MUTE ALT 3-4 Sie können diesen Schalter benutzen um das Signal des Hauptmischbusses zum Alt 3-4-Bus zu leiten.

  • Seite 10: Equalizer-Stereokanäle

    2.2.2 Equalizer-Stereokanäle Der Equalizer des Stereokanals ist natürlich stereo. Die Filter und Crossover-Frequenzen sind die gleichen wie die der Monokanäle. Einem Stereo-Equalizer ist dann der Vorzug gegenüber einem Mono-Equalizer zu geben, wenn eine Frequenzanpassung eines Stereosignals benötigt wird. Wenn verschiedene Equalizer benutzt werden, findet sich oft eine Diskrepanz zwischen linkem und rechten Kanal.

  • Seite 11: Aux-Send-Buchsen 1 Und 2

    SOLO Sie können diesen Schalter benutzen um die Aux-Send-Signale über den Ausgang CONTROL ROOMS/PHONES zu überwachen und mit dem Level Meter zu überprüfen. Wenn Sie das Signal nur eines Aux-Busses hören möchten, sollte keiner der anderen SOLO-Schalter gedrückt sein und der MODE-Schalter muss sich in der SOLO-Position befinden (nicht gedrückt sein).

  • Seite 12: Stereo Aux Return-Regler

    Wenn Sie den internen Effektpozessor nutzen möchten, sollte an der Buchse STEREO AUX RETURN 2 kein Gerät angeschlossen sein. 2.3.4 Stereo Aux Return-Regler STEREO AUX RETURN 1 Dieser Regler justiert das an Buchse AUX RETURN 1 ankommende Signal. Wenn Sie das Effektsignal an einer anderen Buchse einleiten, sollte das Effektgerät auf 100% eingestellt sein.

  • Seite 13: Level-Meter Und Monitoring

    2-TRACK-Ausgang Diese Ausgänge verlaufen parallel zum Hauptausgang und befördern das Hauptmischsignal (unsymmetrisch). Verbinden Sie die Ausgänge mit dem Eingang Ihres Aufnahmegerätes. Das endgültige Ausgangslevel wird mit Hilfe des äußerst prezisen MAIN MIX-Faders angepasst. Wenn Sie einen Kompressor an der Buchse anschließen, können die Fader wahrscheinlich keinen zufriedenstellenden Fade Out-Effekt erzeugen.

  • Seite 14: Level Meter

    einschalten. Zusätzlich sollten alle Lautsprecher stumm geschaltet sein, bevor Sie die Phantomspeisung anschalten. Warten Sie nach dem Einschalten etwa eine Minute, damit sich das System stabilisieren kann. LEVEL METER Präzise Anzeige des Signal-Levels. LEVEL SETTING Wenn Sie mit einem digitalen Laufwerk aufnehmen, sollte der Peak 0 dB nicht überschreiten.

  • Seite 15: Alt 3-4 Und Main Mix-Fader

    MAIN SOLO Die Kontrolllampe leuchtet auf, sobald ein Kanal- oder Aux Send Solo-Knopf gedrückt wird. Der MODE-Schalter muss ebenfalls auf SOLO gestellt sein. Die Lampe zeigt an, dass das Peak-Meter auf PFL-Modus gestellt ist. PHONES An dieser Buchse können Sie Kopfhörer anschließen. Das Signal stammt vom Kontrollraum-Ausgang.

  • Seite 16: Spannung, Phantomspeisung Und Sicherung

    Untergruppe zu einer weiteren Mischkonsole weiterzuleiten oder als Aufnahme-Ausgang, der zusammen mit dem Main-Ausgang arbeitet. Das heißt, Sie könnten 4 Spuren gleichzeitig aufnehmen. Wenn Sie zusätzlich Y-Kabel an diesen 4 Ausgängen verwenden, können Sie Ihren 8-Spur-Recorder mit 2 x 4 Spuren benutzen (z.B. Kanal 1 beliefert die Spuren 1 und 2, etc).

  • Seite 17: Digitaler Effektprozessor

    2.4.4 Ventilation Dies ist das Kühlsystem des Gerätes. Es arbeitet mit geringer Geschwindigkeit bei normaler Temperatur (< 45°C) und beschleunigt die Ventilation, wenn die Temperatur darüber hinaus ansteigt. Verstellen Sie nicht die Öffnungen, da sich das Gerät sonst nicht ausreichend kühlen kann. 3.

  • Seite 18: Rack-Einbau

    4. Installation 4.1 Rack-Einbau Die Verpackung Ihres Mischers enthält zwei Halterungen, die seitlich angeschraubt werden um den Mischer in ein 19“-Rack einbauen zu können. Bevor Sie die Halterungen anbringen können, müssen Sie die Schrauben entfernen, die die Seitenteile halten. Befestigen Sie mit diesen Schrauben die Rack-Halterungen an den Seiten (beachten Sie rechts und links).

  • Seite 19: Spezifikationen

    5. Spezifikationen 5. Spezifikationen Mono-Eingänge Mono-Eingänge Mikrofon-Eingänge (XENYX Mikrofon- XLR, symmetrisch Vorverstärker) Mic E.I.N. (20 Hz - 20 kHz) @ 0 Ω -134 dB/135,7 dB A-weighted @ 50 Ω -131 dB/133,3 dB A-weighted @ 150 Ω -129 dB/130,5 dB A-weighted...
  • Seite 20 Frequency Response < 10 Hz - 150 kHz (-1 dB) < 10 Hz - 200 kHz (-3 dB) Gain +10 bis +60 dB Max. Eingangslevel +12 dBU @ +10 dB Gain Impedanz ungefähr 2,6 kΩ symmetrisch Signal to Noise-Ratio 110 dB / 112 db A-weighted (0 dBU In @ +22 dB Gain) Distortion (THD + N) 0,005%/0,004% A-weighted...
  • Seite 21 2,5 kHz / 15 dB High 12 kHz / 15 dB Aux Sends Aux Sends 1/4“-Verbindung, unsymmetrisch Impedanz ungefähr 20 kΩ Max. Ausgangslevel +22 dBU Stereo Aux Return Stereo Aux Return 1/4“-Verbindung, symmetrisch Impedanz ungefähr 20 kΩ bal./ 120 Ω unbal. Max.
  • Seite 22 Kanal-Fader -∞ -95 dB /97 dB A-weighted Main Mix @ 0 dB Kanal-Fader @ 0 dB -85,5 dB / -85 dB A-weighted Stromversorgung Stromversorgung PMX1204FX Spannung 100-240 V, 50/60 Hz Stromverbrauch 200 W Sicherung 100-240 V, T 10 AH 250 V...
  • Seite 23 Ausgangsleistung (W) Ausgangsleistung (W) PMX1204FX 2 x 100 PMX1404FX 2 x 300 PMX1604FX 2 x 300 PMX1804FX 2 x 300 THD-N (%) THD-N (%) PMX1204FX PMX1404FX PMX1604FX PMX1804FX S/N + A (dB) S/N + A (dB) PMX1204FX > 80 PMX1404FX >...
  • Seite 24 Herstellererklärung Garantie und Gewährleistung Neben der gesetzlichen 24 monatigen Gewährleistungsfrist übernehmen wir eine Garantie von 6 Monaten. Die Garantiezeit beginnt ab dem Datum des Kaufs von fabrikneuen ungebrauchten Produkten durch den erstmaligen Endkunden. Zum Nachweis heben Sie bitte unbedingt den Kaufbeleg auf. Ohne diesen Nachweis, die der zuständige Service- Partner prüft, werden Reparaturen grundsätzlich kostenpflichtig durchgeführt.

  • Seite 25: Konformitätserklärung

    Konformitätserklärung Dieses Produkt entspricht den grundlegenden Anforderungen und den weiteren folgender Richtlinien:  2004/108/EU EMV-Richtlinie  2006/95EU Niederspannungsrichtlinie Die vollständige Konformitätserklärung kann unter http://www.kirstein.de/docs/konformitaetserklaerungen eingesehen werden Akkus und Batterien Die mitgelieferten Akkus oder Batterien sind recyclingfähig. Bitte entsorgen Sie die Akkus über den Batteriecontainer oder den Fachhandel.
