- Seite 1 B-403 / B-603 / B-803 Bedienungsanleitung / User Manual Version: 01/2021...
- Seite 2 Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Um sicherzustellen, dass Sie mit diesem Produkt vollständig zufrieden sind, lesen und verstehen Sie dieses Handbuch sorgfältig. BITTE SORGFÄLTIG DURCHLESEN Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen an einem sicheren Ort auf.
- Seite 3 Alle Informationen in dieser Bedienungsanleitung wurden nach bestem Wissen und Gewissen kontrolliert. Weder Autor noch Herausgeber können jedoch für Schäden haftbar gemacht werden, die in Zusammenhang mit der Verwendung dieser Bedienungsanleitung stehen. Sonstige, in diesem Dokument aufgeführte Produkt-, Marken- und Unternehmensbezeichnungen können die Warenzeichen ihrer jeweiligen Eigentümer sein.
- Seite 4 Netzspannung Sollte für die Nutzung ein externes Netzteil notwendig sein, schließen Sie dieses an eine Steckdose mit der richtigen Spannung an. Schließen Sie das Gerät nicht an eine andere Netzspannung an, als die, für die Ihr Produkt vorgesehen ist. Ziehen Sie den Netzadapter aus der Steckdose, wenn Sie den Artikel nicht benutzen oder wenn es zu einem Gewitter kommt.
-
Seite 5: Inhaltsverzeichnis
2. BT/MP3-Player / Recorder ..............10 Bedienelemente ..................10 System Einstellungen ................11 Bluetooth ....................11 Player-Mode-USB ..................11 Recording-Mode-USB ................11 Musik vom Computer über USB-Kabel empfangen ........12 3. Appendix: Technische Daten Modell B-403 / B-603 / B-803 ....12... -
Seite 6: Anschlüsse Und Bedienelemente

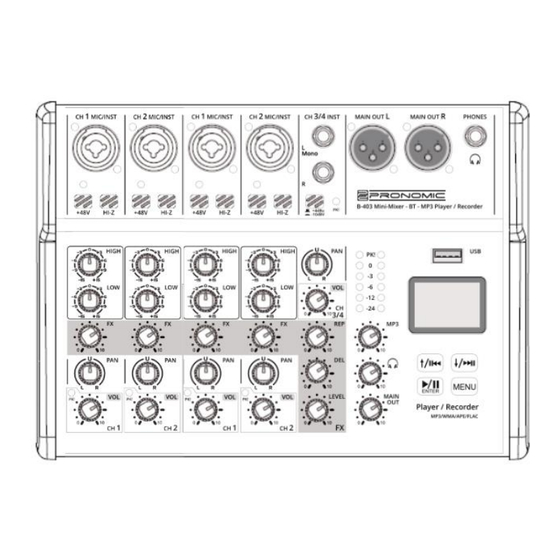

1. Anschlüsse und Bedienelemente Frontseitige Anschlüsse und Bedienelemente Rückseitige Anschlüsse und Bedienelemente... - Seite 7 1 Anschlussbuchse Mikrofon-Line-Gitarre Dieser Anschluss ist als Kombi-Buchse ausgeführt. An dieser Buchse können sowohl XLR-Mikrofonkabel, als auch 6,3mm Klinkenkabel/Instrumentenkabel angeschlossen werden 2 Schalter Phantompower Alle Monokanäle verfügen über eine getrennt aktivierbare Phantomspeisung. Drücken sie diesen Knopf um +48V Phantompower auf dem XLR-Eingang der Kombibuchse zu aktivieren und drücken Sie die Taste erneut um die Phantomspeisung wieder zu deaktivieren.
- Seite 8 7 Volume-Regler Mono-Kanal Drehen Sie den Volume-Regler im Uhrzeigersinn um den Pegel des jeweiligen Kanals zu erhöhen. Sollte die PK-LED des Kanals aufleuchten, ist der Pegel zu hoch. Drehen Sie den Regler entgegen dem Uhrzeigersinn um den Pegel zu verringern. Bitte beachten Sie, dass die PK-LED eines Kanals im Betrieb nicht aufleuchten sollte, um Störgeräusche und Beschädigungen zu vermeiden.
- Seite 9 15 LEVEL-Meter Die 12 LEDs des Stereo Level Meters zeigen die Signalstärke des Stereo Ausgangssignals an. Im Normalbetrieb sollte die Anzeige sich bei maximalem Ausschlag möglichst nahe unter dem 0-Wert befinden. Vermeiden Sie Werte über 0 (PK!) um Störgeräusche und Beschädigungen zu vermeiden. 16 Volume-Regler des Stereo-Kanals Drehen Sie diesen Regler im Uhrzeigersinn um die Lautstärke des Stereo- Eingangssignals zu erhöhen.
-
Seite 10: Bt/Mp3-Player / Recorder
22 Netzteilbuchse Schliessen Sie hier das mitgelieferte Netzteil zur Stromversorgung an. 23 Netzschalter Drücken Sie den Netzschalter um das Mischpult in Betrieb zu nehmen. Drücken Sie den Netzschalter erneut um das Mischpult auszuschalten. Um Störgeräusche durch den Schaltimpuls zu vermeiden, empfiehlt es sich, die Lautstärkeregelung der Verstärkereinheit vor dem Ein- und Ausschalten des Mischpults auf minimum zu drehen. -
Seite 11: System Einstellungen
System Einstellungen Beachten Sie, dass Sie keinen USB-Stick eingesteckt haben. Drücken Sie die MENU-Taste um das Menü zu betreten Wählen Sie durch mehrmaliges Drücken der DOWN-Vorwärts-Taste den Menüpunkt SYS. Bestätigen Sie mit der PLAY-ENTER-Taste. Nun können Sie die Beleuchtungsdauer des Displays einstellen. Auch den Displaykontrast ändern Sie in diesem Menü. -
Seite 12: Musik Vom Computer Über Usb-Kabel Empfangen
PC und bestätigen mit der PLAY-ENTER-Taste. Nun können Sie Musik vom Computer via die USB-Verbindung über das Mischpult widergeben. Eine Übertragung von Mischpult zum PC ist nicht möglich. 3. Appendix: Technische Daten Modell B-403 / B-603 / B-803 Mono (Mic/Line): 2 / 4 / 6 Eingänge... -
Seite 13: Weee-Erklärung
Bitte helfen Sie mit, die Umwelt, in der wir leben, zu erhalten. VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt Musikhaus Kirstein GmbH, dass der Funkanlagentyp [Pronomic B-403, B-603, B-803] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.kirstein.de/docs/Konformitaetserklaerung/CE_Konformitaetserklaerung_0007386... - Seite 14 B-403 / B-603 / B-803 User Manual Version: 01/2021...
- Seite 15 Thank you for choosing this product. To ensure that you are completely satisfied with this product, please read and understand this manual carefully. PLEASE READ CAREFULLY Please keep this manual in a safe place for future reference. Hand over all documents when passing on the product to third parties.
- Seite 16 All information in this operating manual has been checked to the best of our knowledge and belief. However, neither the author nor the publisher can be held liable for any damages related to the use of this manual. Other product, brand and company names mentioned in this document may be the trademarks of their respective owners.
- Seite 17 Mains voltage If an external power supply unit is required for use, connect it to an outlet with the correct voltage. Do not connect the device to a different mains voltage than that for which your product is intended. Unplug the power cord from the wall outlet when not using the product or when there is a thunderstorm.
- Seite 18 2. BT/MP3 player / recorder ............... 10 Controls ....................10 System settings ..................11 Bluetooth ....................11 Player Mode USB ..................11 Recording mode-USB ................11 Receive music from computer via USB cable ........... 11 Appendix: Technical data model B-403 / B-603 / B-803 ......12...
-
Seite 19: Connections And Controls
1. Connections and controls Front panel connectors and controls Rear connections and controls... - Seite 20 1 Connection socket microphone line guitar This connector is designed as a combination jack. Both XLR microphone cables and 6.3mm jack cables/instrument cables can be connected to this jack 2 Switches phantom power All mono channels have phantom power that can be activated separately. Press this button to activate +48V phantom power on the XLR input of the combo jack and press the button again to deactivate phantom power.
- Seite 21 7 Volume control mono channel Turn the Volume knob clockwise to increase the level of the respective channel. If the PK LED of the channel lights up, the level is too high. Turn the knob counterclockwise to decrease the level. Please note that the PK LED of a channel should not light up during operation to avoid noise and damage.
- Seite 22 15 LEVEL Meter The 12 LEDs of the Stereo Level Meter indicate the signal strength of the stereo output signal. In normal operation, the display should be as close as possible to the 0 value at maximum deflection. Avoid values above 0 (PK!) to prevent noise and damage.
-
Seite 23: Bt/Mp3 Player / Recorder
23 Power switch Press the power switch to start up the mixer. Press the power switch again to switch off the mixer. To avoid noise caused by the switching pulse, it is recommended to turn the volume control of the amplifier unit to minimum before switching the mixer on and off. -
Seite 24: System Settings
System settings Note that you have not inserted a USB stick. Press the MENU key to enter the menu Select the SYS menu item by pressing the DOWN forward key several times. Confirm with the PLAY-ENTER button. Now you can set the illumination time of the display. -
Seite 25: Appendix: Technical Data Model B-403 / B-603 / B-803
Appendix: Technical data model B-403 / B-603 / B-803 Mono (Mic/Line): 2 / 4 / 6 Inputs Stereo: 1 MAIN L/R: 1 Outputs Phones: 1 Max. Output Level 3Vrms Distortion factor at 1KHz (THD+N) <0,03% Crosstalk attenuation 92 dB Dynamic range... -
Seite 26: Weee Declaration
Please help preserve the environment we live in. SIMPLIFIED EU DECLARATION OF CONFORMITY Musikhaus Kirstein GmbH hereby declares that the radio equipment type [Pronomic B-403, B-603, B-803] is in compliance with Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available at the following internet address: http://www.kirstein.de/docs/Konformitaetserklaerung/CE_Konformitaetserklaerung_0007386...
