- Seite 1 Mini4 / Mini6 USB-Mischpult Bedienungsanleitung / User Manual Version: 10/2021...
- Seite 2 Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Um sicherzustellen, dass Sie mit diesem Produkt vollständig zufrieden sind, lesen und verstehen Sie dieses Handbuch sorgfältig. BITTE SORGFÄLTIG DURCHLESEN Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen an einem sicheren Ort auf.
- Seite 3 Alle Informationen in dieser Bedienungsanleitung wurden nach bestem Wissen und Gewissen kontrolliert. Weder Autor noch Herausgeber können jedoch für Schäden haftbar gemacht werden, die in Zusammenhang mit der Verwendung dieser Bedienungsanleitung stehen. Sonstige, in diesem Dokument aufgeführte Produkt-, Marken- und Unternehmensbezeichnungen können die Warenzeichen ihrer jeweiligen Eigentümer sein.
- Seite 4 Netzspannung Sollte für die Nutzung ein externes Netzteil notwendig sein, schließen Sie dieses an eine Steckdose mit der richtigen Spannung an. Schließen Sie das Gerät nicht an eine andere Netzspannung an, als die, für die Ihr Produkt vorgesehen ist. Ziehen Sie den Netzadapter aus der Steckdose, wenn Sie den Artikel nicht benutzen oder wenn es zu einem Gewitter kommt.
-
Seite 5: Inhaltsverzeichnis
© 2021 Dieses Handbuch ist urheberrechtlich geschützt. Das Kopieren oder Nachdrucken, auch in Auszügen, ist nur mit Zustimmung der Musikhaus Kirstein GmbH gestattet. Gleiches gilt für die Reproduktion oder das Kopieren von Bildern, auch in veränderter Form. Inhalt 1. Anschlüsse und Bedienelemente ..............7 Frontseitige Anschlüsse und Bedienelemente ............ - Seite 6 23 Wahlschalter MP3 ..................11 2. BT/USB-Player/Recorder ................. 12 Grundlagen ......................12 Bedienelemente ....................12 Player-Mode-USB ....................12 Recording-Mode-USB ..................12 Bluetooth ......................13 MP3-Daten vom Computer über USB-Kabel empfangen ........13 3. Musikdatentransfer zwischen Mischpult und Computer ....... 13 4. Appendix: Technische Daten Modell Mini4 / Mini6 ........13...
-
Seite 7: Anschlüsse Und Bedienelemente

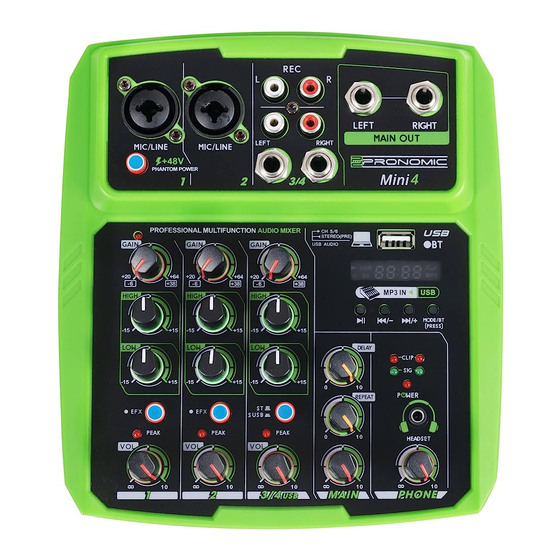

1. Anschlüsse und Bedienelemente Frontseitige Anschlüsse und Bedienelemente 1 - Anschlussbuchse Mikrofon-Line Dieser Anschluss ist als Kombi-Buchse ausgeführt. An dieser Buchse können sowohl XLR-Mikrofonkabel, als auch 6,3mm Klinkenkabel/Instrumentenkabel angeschlossen werden 2 - Anschlussbuchsen Stereo-Kanal Die Anschlüsse des Stereo-Kanals sind als 6,3mm Klinkenbuchsen und als Cinch- Buchsen ausgeführt. -
Seite 8: Schalter Phantompower
3 - Schalter Phantompower Die Mikrofonkanäle (Mini4 – Kanal 1 und 2 / Mini6 – Kanal 1 bis 4) verfügen über eine optionale Phantomspeisung. Drücken sie diesen Knopf um +48V Phantompower auf dem XLR-Eingang der Kombibuchse zu aktivieren und drücken Sie die Taste erneut, um die Phantomspeisung wieder zu deaktivieren. -
Seite 9: Volume-Regler Des Jeweiligen Kanalzugs
10 - Volume-Regler des jeweiligen Kanalzugs Drehen Sie den Volume-Regler im Uhrzeigersinn, um den Pegel des jeweiligen Kanals zu erhöhen. Sollte die CLIP-LED des Level-Meters aufleuchten, ist der Pegel zu hoch. Drehen Sie den Regler entgegen dem Uhrzeigersinn, um den Pegel zu verringern. -
Seite 10: Main-Out-Regler
20 - MAIN-Out-Regler Drehen Sie den MAIN-Out-Regler im Uhrzeigersinn, um das Stereo Ausgangssignal des Mischpults zu erhöhen 21 - Recording Outputs Nutzen Sie diese Cinch-Ausgangsbuchsen zum Abgriff des Stereo Ausgangssignals. Von hier leiten Sie das Signal z.B. zu einem Aufnahmegerät weiter. -
Seite 11: Rückseitige Anschlüsse Und Bedienelemente
Rückseitige Anschlüsse und Bedienelemente 22 Micro-USB-Host Buchse USB-Anschluss zur Spannungsversorgung (5V min.2A) und zur Musikdatenübermittlung zwischen Mischpult und Computer. Verbinden Sie das Mischpult zu Ihrem Computer und wählen Sie es in den Einstellungen Ihrer Soundkarte als Input-, bzw. Output-Device. Es sind keine zusätzlichen Treiber erforderlich. -
Seite 12: Bedienelemente
2. BT/USB-Player/Recorder Grundlagen Das Ausgangssignal des BT/USB-Player ist auf den Stereokanal des Mischpults geroutet. Durch Umschalten des ST/USB Wahlschalters im Kanalzug entscheiden Sie, ob das Signal des BT/USB-Players, oder das an den Eingangsbuchsen des Stereo-Kanals anliegende Audio-Signal hörbar ist. Bedienelemente Kurzer Druck - Pause/Play Langer Druck –... -
Seite 13: Mp3-Daten Vom Computer Über Usb-Kabel Empfangen
Verbinden Sie das Mischpult über die MicroUSB-Buchse an der Rückseite zu einem USB-Port Ihres Computers. Wählen Sie es in den Einstellungen Ihrer Soundkarte als Input-, bzw. Output-Device. Es sind keine zusätzlichen Treiber erforderlich. 4. Appendix: Technische Daten Modell Mini4 / Mini6 Mono (Mic/Line): 2 / 4 Eingänge Stereo: 1 MAIN L/R: 1 Ausgänge... -
Seite 14: Weee-Erklärung
Bitte helfen Sie mit, die Umwelt, in der wir leben, zu erhalten. VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt Musikhaus Kirstein GmbH, dass der Funkanlagentyp [Pronomic Mini4, Mini6], der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.kirstein.de/docs/Konformitaetserklaerung/CE_Konformitaetserklaerung_00081557.pdf... - Seite 15 Mini4 / Mini6 USB Mixer User Manual Version: 10/2021...
- Seite 16 Thank you for choosing this product. To ensure that you are completely satisfied with this product, please read and understand this manual carefully. PLEASE READ CAREFULLY Please keep this manual in a safe place for future reference. Hand over all documents when passing on the product to third parties.
- Seite 17 All information in this operating manual has been checked to the best of our knowledge and belief. However, neither the author nor the publisher can be held liable for any damages related to the use of this manual. Other product, brand and company names mentioned in this document may be the trademarks of their respective owners.
- Seite 18 Mains voltage If an external power supply unit is required for use, connect it to an outlet with the correct voltage. Do not connect the device to a different mains voltage than that for which your product is intended. Unplug the power cord from the wall outlet when not using the product or when there is a thunderstorm.
- Seite 19 © 2021 This manual is protected by copyright. Copying or reprinting, even in excerpts, is only permitted with the consent of Musikhaus Kirstein GmbH. The same applies to the reproduction or copying of images, even in modified form. Content 1. Connections and controls ................. 7 Front panel connectors and controls ..............
- Seite 20 22 Micro USB host socket ................10 23 MP3 selector switch ..................10 2. BT/USB player/recorder .................. 11 Basics .........................11 Operating elements .....................11 Player Mode USB ....................11 Recording Mode-USB ..................11 Bluetooth ......................12 Receive MP3 data from computer via USB cable ..........12 3. Music data transfer between mixing console and computer ......12 4.
-
Seite 21: Connections And Controls
RCA input for both signal paths to avoid unwanted volume differences. 3 - Phantom power switch The microphone channels (Mini4 - channels 1 and 2 / Mini6 - channels 1 to 4) have optional phantom power. Press this button to activate +48V phantom power on the... - Seite 22 XLR input of the combo jack and press the button again to deactivate phantom power. It is advisable to activate phantom power only when the signal source (e.g. condenser microphone) requires it. Phantom power should be deactivated when plugging and unplugging the cable. To avoid noise caused by the switching pulse, it is advisable to turn the volume control of the mixing console to minimum before switching phantom power on and off.
- Seite 23 11 - USB device socket See 2. BT/USB Player/Recorder 12 - Display See 2. BT/USB Player/Recorder 13 - Control panel BT/USB player/recorder See 2. BT/USB Player/Recorder 14 - ST/USB button Press this button to switch the input signal of the stereo channel between the input jacks (jack/ RCA) and the USB/BT function.
- Seite 24 Rear connectors and controls 22 Micro USB host socket USB port for power supply (5V min.2A) and music data transfer between mixer and computer. Connect the mixer to your computer and select it as input or output device in the settings of your sound card.
-
Seite 25: Operating Elements
2. BT/USB player/recorder Basics The output signal of the BT/USB player is routed to the stereo channel of the mixer. By switching the ST/USB selector switch in the channel strip, you decide whether the signal of the BT/USB player or the audio signal present at the input jacks of the stereo channel is audible. - Seite 26 Connect the mixer to a USB port on your computer via the MicroUSB socket on the rear panel. Select it as input or output device in the settings of your sound card. No additional drivers are required. 4. Appendix: technical data Model Mini4 / Mini6 Mono (Mic/Line): 2 / 4 Inputs Stereo: 1...
-
Seite 27: Weee Declaration
Please help to preserve the environment in which we live. SIMPLIFIED EU DECLARATION OF CONFORMITY Musikhaus Kirstein GmbH hereby declares that the radio equipment type [Pronomic Mini4, Mini6], conforms to Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: http://www.kirstein.de/docs/Konformitaetserklaerung/CE_Konformitaetserklaerung_00081557.pdf...
