Installation

Dieses Gerät kann ohne tragenden Monitorfuß oder anderes
stützendes Montagezubehör nicht benutzt oder installiert werden.
Es wird dringend empfohlen, die korrekte Anbringung von einer
erfahrenen, von NEC autorisierten Servicekraft vornehmen zu
lassen. Bei Nichteinhaltung der NEC-Standard-Montageanleitungen
kann es zu Schäden am Gerät oder Verletzungen des Benutzers
kommen. Die Produkthaftung deckt durch unsachgemäße Installation
entstandene Schäden nicht ab. Die Nichtbeachtung dieser
Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs führen.
Montage
Bringen Sie den Monitor NICHT selbst an. Bitte wenden Sie
sich hierzu an Ihren Händler. Es wird dringend empfohlen,
den Monitor von einem erfahrenen, qualifi zierten Techniker
sachgemäß anbringen zu lassen. Bitte prüfen Sie die Umgebung,
in der der Monitor angebracht werden soll.
Der Kunde trägt die Verantwortung für die Anbringung an einer
Wand oder einer Decke. Nicht alle Wände oder Decken sind
fest genug, um dem Gewicht des Monitors standzuhalten.
Die Produkthaftung deckt durch unsachgemäße Anbringung,
Umbau oder höhere Gewalt entstandene Schäden nicht ab. Die
Nichtbeachtung dieser Empfehlungen kann zum Erlöschen Ihres
Garantieanspruchs führen.
Decken Sie die Lüftungsschlitze NICHT durch Montagezubehör
oder anderes Zubehör ab.
Für NEC-qualifi ziertes Personal:
Für einen sicheren Halt verwenden Sie mindestens zwei Bügel
zur Befestigung des Geräts. Befestigen Sie das Gerät an
mindestens zwei Punkten.
Bei der Anbringung an einer Wand oder
Decke beachten Sie bitte Folgendes
• Wenn Sie Montagezubehör verwenden, das nicht NEC-
geprüft ist, muss es mit der VESA-kompatiblen (FDMIv1)
Montagemethode konform sein.
• NEC empfi ehlt Montageadapter, die der Norm UL1678 für
Nordamerika entsprechen.
• V552-TM: NEC empfi ehlt
dringend, Schrauben der
Größe M6 (Länge von
10-12 mm
kleiner als φ 8,5 mm (V552-TM)
+ Dicke
kleiner als φ 10,0 mm (V801-TM)
des Bügels
und der Unterlegscheiben)
zu verwenden. Wenn Sie
Schrauben verwenden, die länger
als 10-12 mm sind, prüfen Sie die Tiefe der Bohrung.
(Empfohlenes Anzugsdrehmoment: 470–635 N•cm).
Die Bohrung für den Bügel sollte kleiner als φ 8,5 mm sein.
• V801-TM: NEC empfi ehlt dringend, Schrauben der Größe
M8 (Länge 15–17 mm + Bügeldicke) zu verwenden. Wenn
Sie Schrauben verwenden, die länger als 15–17 mm
sind, prüfen Sie die Tiefe der Bohrung. (Empfohlenes
Anzugsdrehmoment: 1125–1375 N•cm). Die Bohrung für den
Bügel sollte kleiner als φ 10,0 mm sein.
• Prüfen Sie vor der Anbringung die Installationsumgebung,
um sicherzustellen, dass sie dem Gewicht des Geräts
standhält und das Gerät vor Beschädigung geschützt ist.
• Ausführliche Hinweise fi nden Sie in der Anleitung, die dem
Montagezubehör beiliegt.
• Vergewissern Sie sich, dass zwischen dem Monitor und der
Halterung keine Lücke vorhanden ist.
• Bei der Verwendung in einer Videowand für einen
längeren Zeitraum können sich die Monitore aufgrund
der Temperaturänderungen leicht ausdehnen. Daher wird
empfohlen, zwischen angrenzenden Monitorkanten einen
Spalt von mehr als einem Millimeter vorzusehen.
Keine
Gerät Lücke
Tragebügel
Kein Gewinde
Unterlegscheiben
4,5 mm (V552-TM)
5 mm (V801-TM)
Schraube
Dicke von
10-12 mm (V552-TM)
15-17 mm (V801-TM)
Bügel und
Unterlegscheiben
Deutsch-6

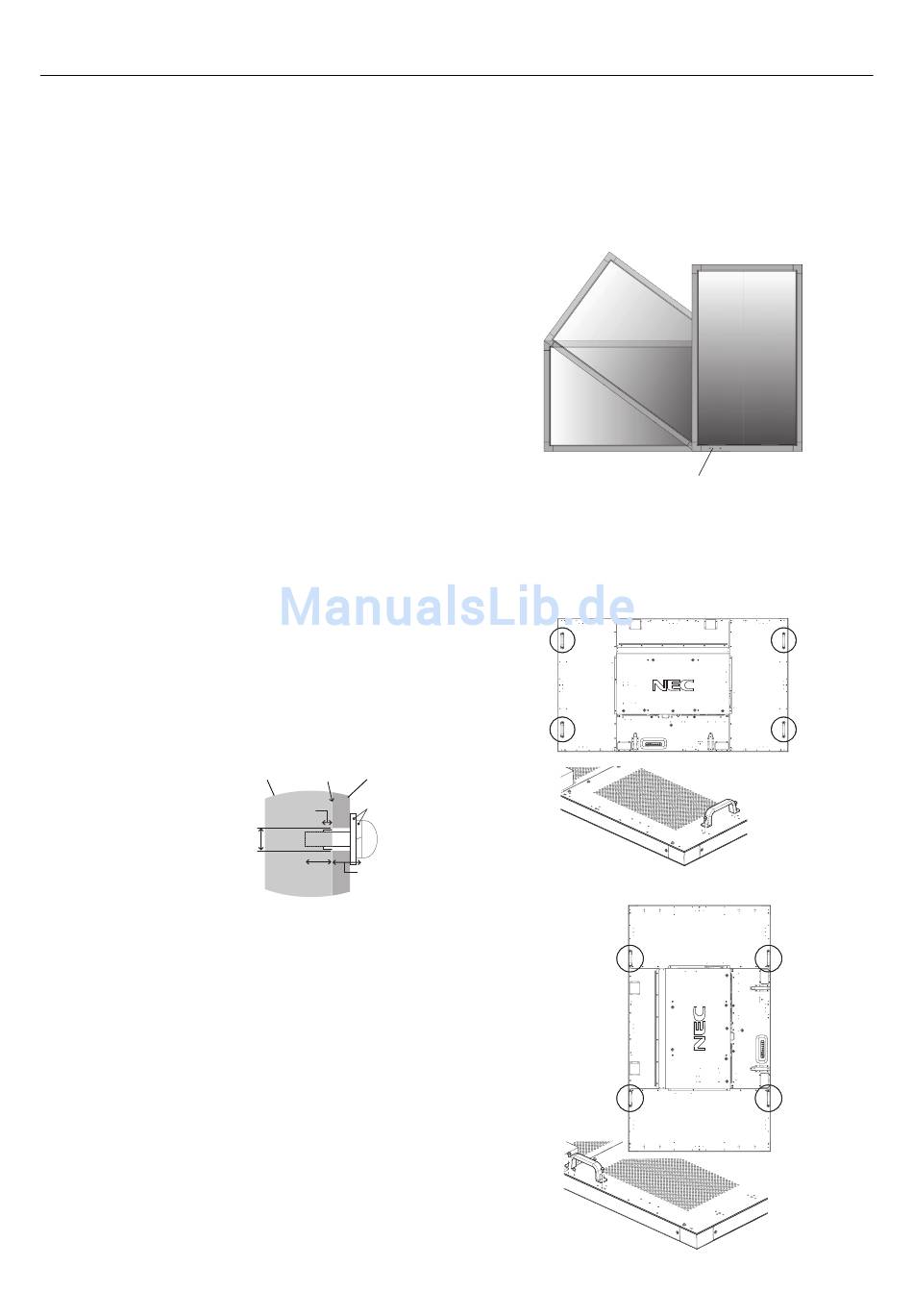

Ausrichtung

• Wenn Sie den Bildschirm im Hochformat verwenden,
sollte der Bildschirm im Uhrzeigersinn gedreht werden,
sodass die linke Seite zur oberen Seite wird und sich die
rechte Seite am unteren Rand befi ndet. Damit stellen Sie
die ordnungsgemäße Belüftung sicher und verlängern die
Lebensdauer des Monitors. Eine unzureichende Belüftung
kann die Lebensdauer des Monitors verkürzen.
Nur V801-TM:
1. Ändern der Griffposition.
• Bei der Verwendung des Monitors im Hochformat kann
die Position der Griffe angepasst werden.
Für Querformat:
Für Hochformat:
LED-Anzeige
