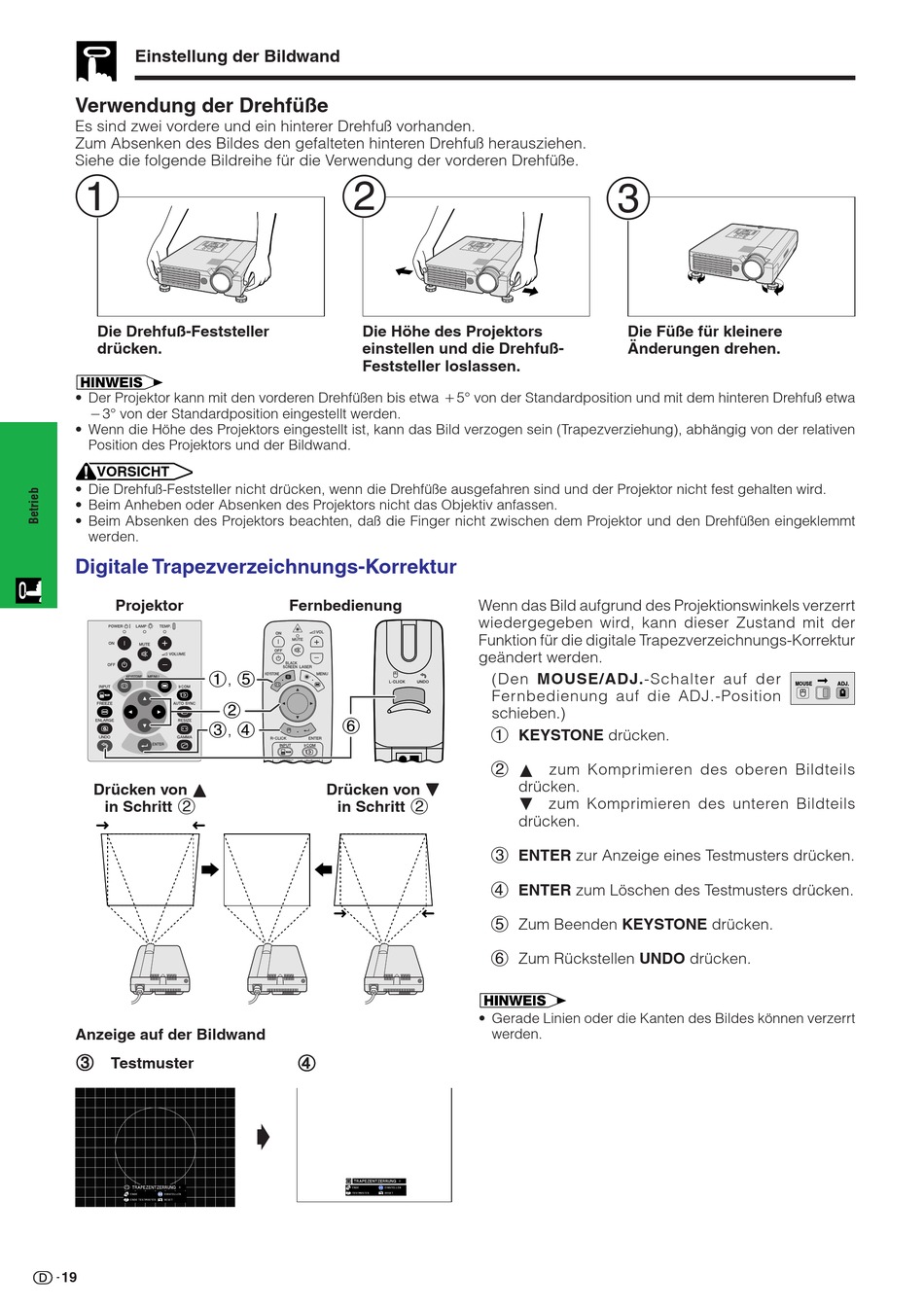

Einstellung der Bildwand
Verwendung der Drehfüße
Es sind zwei vordere und ein hinterer Drehfuß vorhanden.
Zum Absenken des Bildes den gefalteten hinteren Drehfuß herausziehen.
Siehe die folgende Bildreihe für die Verwendung der vorderen Drehfüße.
1
Die Drehfuß-Feststeller
drücken.
• Der Projektor kann mit den vorderen Drehfüßen bis etwa
3° von der Standardposition eingestellt werden.
• Wenn die Höhe des Projektors eingestellt ist, kann das Bild verzogen sein (Trapezverziehung), abhängig von der relativen
Position des Projektors und der Bildwand.
VORSICHT
• Die Drehfuß-Feststeller nicht drücken, wenn die Drehfüße ausgefahren sind und der Projektor nicht fest gehalten wird.
• Beim Anheben oder Absenken des Projektors nicht das Objektiv anfassen.
• Beim Absenken des Projektors beachten, daß die Finger nicht zwischen dem Projektor und den Drehfüßen eingeklemmt
werden.
Digitale Trapezverzeichnungs-Korrektur
Projektor
1, 5
2
3, 4
Drücken von ∂ ∂ ∂ ∂ ∂
in Schritt 2
Anzeige auf der Bildwand
3
3
3
3 Testmuster
3
19
2
Die Höhe des Projektors
einstellen und die Drehfuß-
Feststeller loslassen.
Fernbedienung
6
Drücken von ƒ ƒ ƒ ƒ ƒ
in Schritt 2
4
4
4
4
4
g
3
Die Füße für kleinere
Änderungen drehen.
5° von der Standardposition und mit dem hinteren Drehfuß etwa
Wenn das Bild aufgrund des Projektionswinkels verzerrt
wiedergegeben wird, kann dieser Zustand mit der
Funktion für die digitale Trapezverzeichnungs-Korrektur
geändert werden.
(Den MOUSE/ADJ.-Schalter auf der
Fernbedienung auf die ADJ.-Position
schieben.)
1 KEYSTONE drücken.
2 ∂ zum Komprimieren des oberen Bildteils
drücken.
ƒ zum Komprimieren des unteren Bildteils
drücken.
3 ENTER zur Anzeige eines Testmusters drücken.
4 ENTER zum Löschen des Testmusters drücken.
5 Zum Beenden KEYSTONE drücken.
6 Zum Rückstellen UNDO drücken.
• Gerade Linien oder die Kanten des Bildes können verzerrt
werden.
MOUSE
ADJ.
