Der Stromschaltkreis der CPU-Kernspannung muß geprüft werden, um die Systemstabilität für
Hochgeschwindigkeits-CPUs (wie z. B. dem neuen Athlon, oder beim Übertakten) zu gewährleisten.
Eine typische CPU-Kernspannung ist 2.0V, daher sollte ein gutes Design die Spannung zwischen

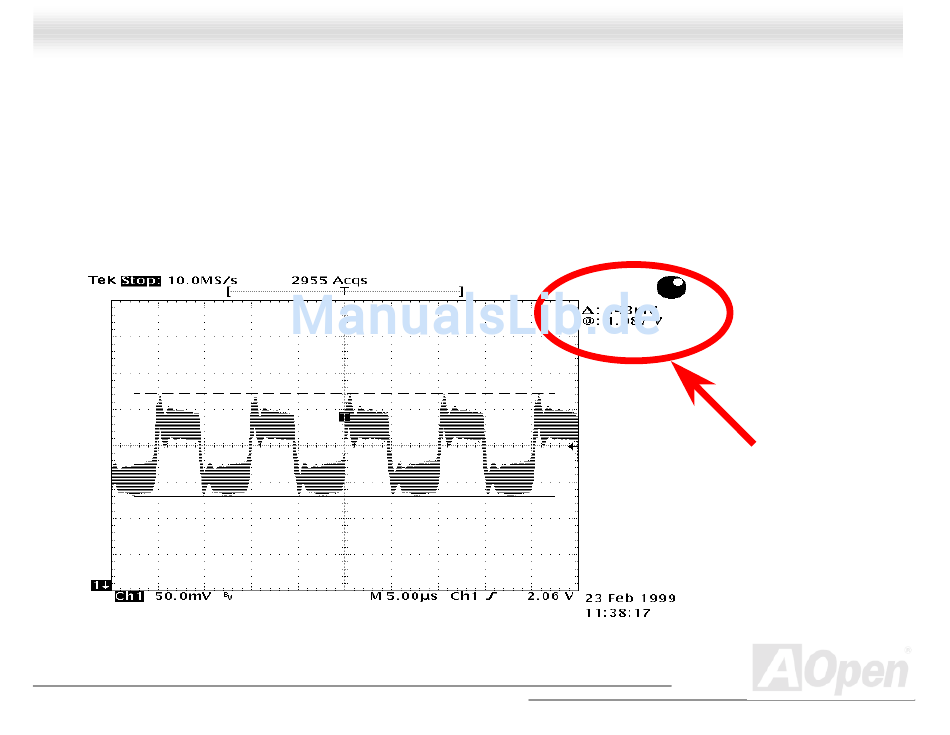

1.860V und 2.140V ansiedeln. Das heißt, der Transient muß unter 280mV liegen. Hier unten sehen
Sie nun ein Timingdiagramm, erfasst von einem Digital Storage Scope, das anzeigt, daß der
Spannungstransient nur 143mv beträgt, selbst wenn ein Maximalstrom von 18A angewandt wird.
55
