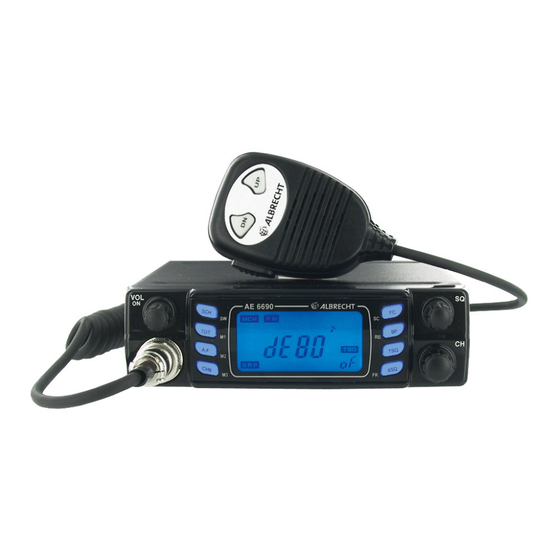

Albrecht AE 6690 Bedienungsanleitung
Cb-funkgerät
Vorschau ausblenden
Andere Handbücher für AE 6690:
- Bedienungsanleitung (56 Seiten) ,
- Kurzanleitung (4 Seiten) ,
- Bedienungsanleitung (6 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Albrecht AE 6690
Inhaltszusammenfassung für Albrecht AE 6690
- Seite 1 CB-Funkgerät AE 6690 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Wahl der Modulationsart: AM oder FM ? ................15 Externe Anschlüsse......................16 Mikrofonbuchse MIC ......................16 Externer Lautsprecher.......................16 Problemlösungen („Reset“) ....................17 Gewährleistung: ........................17 Kurzanleitung AE 6690 - Schnell zum Ziel................18 Die wichtigsten Funktionen auf einen Blick................18 Vor dem ersten Einschalten Programmieren entsprechend der Ländereinstellung: ...18... -
Seite 3: Einführung
• Montage des Funkgeräts Sie können Ihr AE 6690 entweder im Auto oder auch zu Hause als Feststation betreiben. Für die Montage als Mobilstation im Auto liegt eine Mobilhalterung bei. Montieren bzw. stellen Sie das Gerät so auf, dass es möglichst keiner direkten Sonneneinstrahlung ausgesetzt wird, da das zu erhöhter Erwärmung und damit zu einer geringeren Lebensdauer des Geräts... -
Seite 4: Stromversorgung
Soll sich das Funkgerät bei Abziehen des Zündschlüssels automatisch mit abschalten, so können sie es auch an die geschaltete Spannung hinter dem Zündschlüssel anschließen. Unser AE 6690 hat eine dauerhafte Flash-EEPROM Speicherung der letzten Einstellung, startet daher bei Wiedereinschalten der Zündung auf der zuletzt benutzten Einstellung. -
Seite 5: Betrieb Über Netzteil Am 230 V-Stromnetz
Netzteiles, der schwarze Draht mit dem Minus (-) Anschluss des Netzteils verbunden werden. Antennenanschluss Schließen Sie Ihre CB-Antenne mit einem PL-Stecker an der 50 Ohm Antennenbuchse auf der Rückseite Ihres AE 6690 an. Die Antenne muss auf den CB-Funkbereich abgestimmt sein, damit höchstmögliche Reichweite erzielen können. -
Seite 6: Einbauvorschriften Der Fahrzeughersteller
Stehwellenmessgeräte gibt es preiswert im Fachhandel, wie Albrecht SWR 30, Artikel- Nr. 4412. Übrigens: Auch wenn Ihr AE 6690 eine besonders widerstandsfähige Endstufe hat, die selbst Fehlanpassungen von SWR = 3 verkraftet, sollten Sie trotzdem nie ohne Antenne senden! Einbauvorschriften der Fahrzeughersteller Wenn Sie ein Funkgerät in ein Fahrzeug einbauen, beachten Sie bitte die Werkshinweise der... -
Seite 7: Programmierung
Für Ihr AE 6690 gelten folgende Programmierungs- und Benutzungsregeln (Angaben ohne Gewähr, Stand Juli 2007) in den Ländern, die die R&TTE Direktive anwenden: Land Programmierung Anmelde- und Gebührenpflicht Betreiben der Funkanlagen mit Anmeldepflicht bzw. Einschränkungen Belgien 40/40 oder 40 FM Anmeldepflicht für Einwohner... -
Seite 8: Hinweise Zur Entsorgung Von Elektronikschrott
Beim Funkbetrieb in Fahrzeugen hat die Verkehrssicherheit selbstverständlich absoluten Vorrang! Auch wenn Sprechfunkgeräte, wie Ihr CB-Gerät, vom so genannten „Handyverbot“ in Deutschland ausgenommen sind, Sie also auch Ihr AE 6690 während der Fahrt vom Gesetz her gesehen benutzen dürfen, sollten Sie jedoch nur dann zum Mikrofon greifen, wenn die Verkehrssituation es gestattet! Bitte beachten Sie, dass in vielen anderen Ländern... -
Seite 9: Bedienung
Bedienung Frontansicht Ein / Aus LCD-Display Lautstärke Squelchregler Kanalschalter Mikrofonbuchse Länder-Programmierung durchführen Ihr Funkgerät lässt sich im jederzeit zwischen 6 verschiedenen Länderversionen umschalten. Zum Umschalten werden eine oder zwei der Tasten auf der Frontblende gedrückt und festgehalten, während man das Gerät mit VOL/ON (dem Lautstärke- und Ein/Aus-Knopf) einschaltet. -
Seite 10: Ländereinstellung Ändern
In Österreich ist der Betrieb von umschaltbaren Funkgeräten grundsätzlich überhaupt nicht erlaubt. Sie dürfen Ihr Gerät bei der Durchfahrt durch diese Länder zwar eingebaut lassen, dürfen es aber nicht benutzen. Für Kunden in Österreich liefern wir auf Anfrage eine CEPT Version AE 6690 FM ohne Länderumschaltung. Beachten Länderbestimmungen laut Gerätepass! -
Seite 11: Rauschsperre (Squelch) Einstellen
Der aktuelle Kanal und die Länderprogrammierung werden auf dem Display angezeigt. Entsprechende Tastenseite länger drücken, um fortlaufend die Kanäle nach oben oder • unten zu wechseln. (siehe Display) Rauschsperre (Squelch) einstellen Besonders in FM stört das Rauschen auf einem freien Kanal. Mit der Rauschsperre (engl. „Squelch“) (Knopf SQ) können Sie dieses Rauschen unterdrücken - aber auch Signale, die zu schwach für einen ordentlichen Empfang sind. -
Seite 12: Senden Mit Dem Ae 6690
Senden mit dem AE 6690 Im CB-Funk gilt der alte Grundsatz: Erst hören, dann sprechen. Haben Sie sich einen Kanal ausgesucht, auf dem Sie mit einem Partner ein Funkgespräch starten wollen, hören Sie erst mal eine Weile "in den Kanal hinein", ob er überhaupt frei ist! -
Seite 13: Linke Tastenseite
Linke Tastenseite Spezialkanal: Kurz drücken: auf den Spezialkanal SCH umschalten bzw. wieder zurück auf die manuelle Kanalwahl MCH. Lang drücken: zum Ändern des Spezialkanals blinkt jetzt die Kanalanzeige. Mit Kanalschalter aussuchen, danach wieder mit kurzem Druck auf SCH bestätigen Spezial- und Normalkanal-Überwachung: FC drücken, danach SCH drücken. -
Seite 14: Rechte Tastenseite
Theoretisch sind bis zu 48 verschiedene Benutzergruppen pro Kanal möglich. Dabei sind die ersten 38 Codes international genormt, die Codes 39 bis 48 sind zusätzlich beim AE 6690 vorhanden. CTCSS funktioniert nur auf FM! CTCSS Codes auch oft als Unterkanäle oder Subkanäle bezeichnet. -
Seite 15: Wahl Der Modulationsart: Am Oder Fm
Mit dieser Funktion kann man zwichen der üblichen Kanalnummern- Anzeige und der Frequenzanzeige umschalten (und zurück). SC drücken (für die Zweitfunktion) und danach ASQ Wahl der Modulationsart: AM oder FM ? Der traditionelle CB-Funk begann in den USA mit 23 Kanälen und der klassischen Modulationsart AM, wie es im Amateurfunk, Seefunk und bei kommerziellen Stationen in den 50er und 60er Jahren üblich war. -
Seite 16: Externe Anschlüsse
Ist Ihr eingebauter Lautsprecher nicht mehr zugänglich, weil Sie das Gerät in eine Konsole eingebaut haben, oder ist er vielleicht nicht laut genug für Ihre Umgebung? Ihr AE 6690 hat eine 3.5 mm Mono-Klinkenbuchse auf der Rückseite, an die Sie einen externen Funklautsprecher anschließen können. -
Seite 17: Problemlösungen („Reset")
Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden! Darüber hinaus gewähren wir Ihnen für die AE 6690 eine Garantie von 3 Jahren. Ausgenommen sind hiervon Senderendstufen und Beleuchtungsmittel. Es gelten unsere Allgemeinen Geschäfts- und Lieferbedingungen. -
Seite 18: Kurzanleitung Ae 6690 - Schnell Zum Ziel
Kurzanleitung AE 6690 - Schnell zum Ziel Die wichtigsten Funktionen auf einen Blick Vor dem ersten Einschalten Programmieren entsprechend der Ländereinstellung: 80/40 dE Deutschland, Tschechische Republik 40/40 EU Belgien, Deutschland, Finnland, Frankreich, Irland, Italien, Lettland, Niederlande, Polen, Portugal, Schweiz, Slowakei, Spanien Bitte beachten Sie die unterschiedlichen Genehmigungs- und Gebührenregelungen in einigen Ländern (siehe Gerätepass!). -
Seite 19: Declaration Of Conformity / Konformitätserklärung
Point of contact/Ansprechpartner: Dipl.-Phys. Wolfgang Schnorrenberg Place and date of issue: Dreieich, 6. 7. 2007 (Signature) Dipl.-Phys. Wolfgang Schnorrenberg Alan Electronics GmbH Diese Konformitätserklärung und der Albrecht Gerätepass werden regelmäßig aktualisiert und sind unter www.hobbyradio.de in der jeweils gültigen neuesten Version abrufbar. - Seite 20 Alan Electronics GmbH – Daimlerstr. 1 k D - 63303 Dreieich Technische Beratungshotline: 0900/1234 222 (0,69 /Min. aus dem deutschen Festnetz, 1.49 /Min aus deutschen Mobilfunknetzen) Service- Fax: 06103-9481-60 Reparaturen, Ersatzteile: 06103 9481-22 e-mail: service@alan-electronics.de Homepage: www.alan-electronics.de, www.albrecht-online.de Service-Download www.hobbyradio.de...
