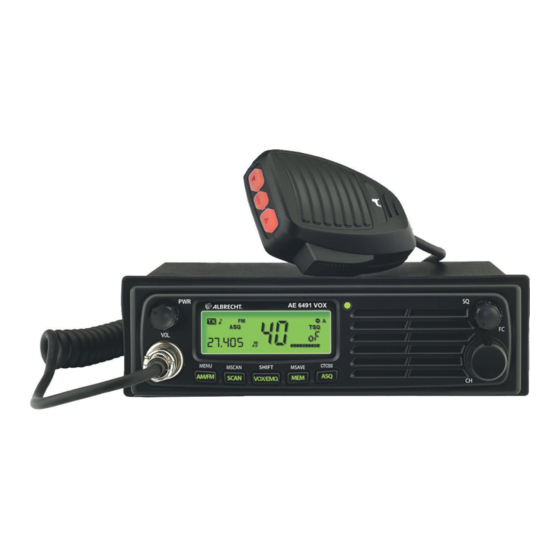

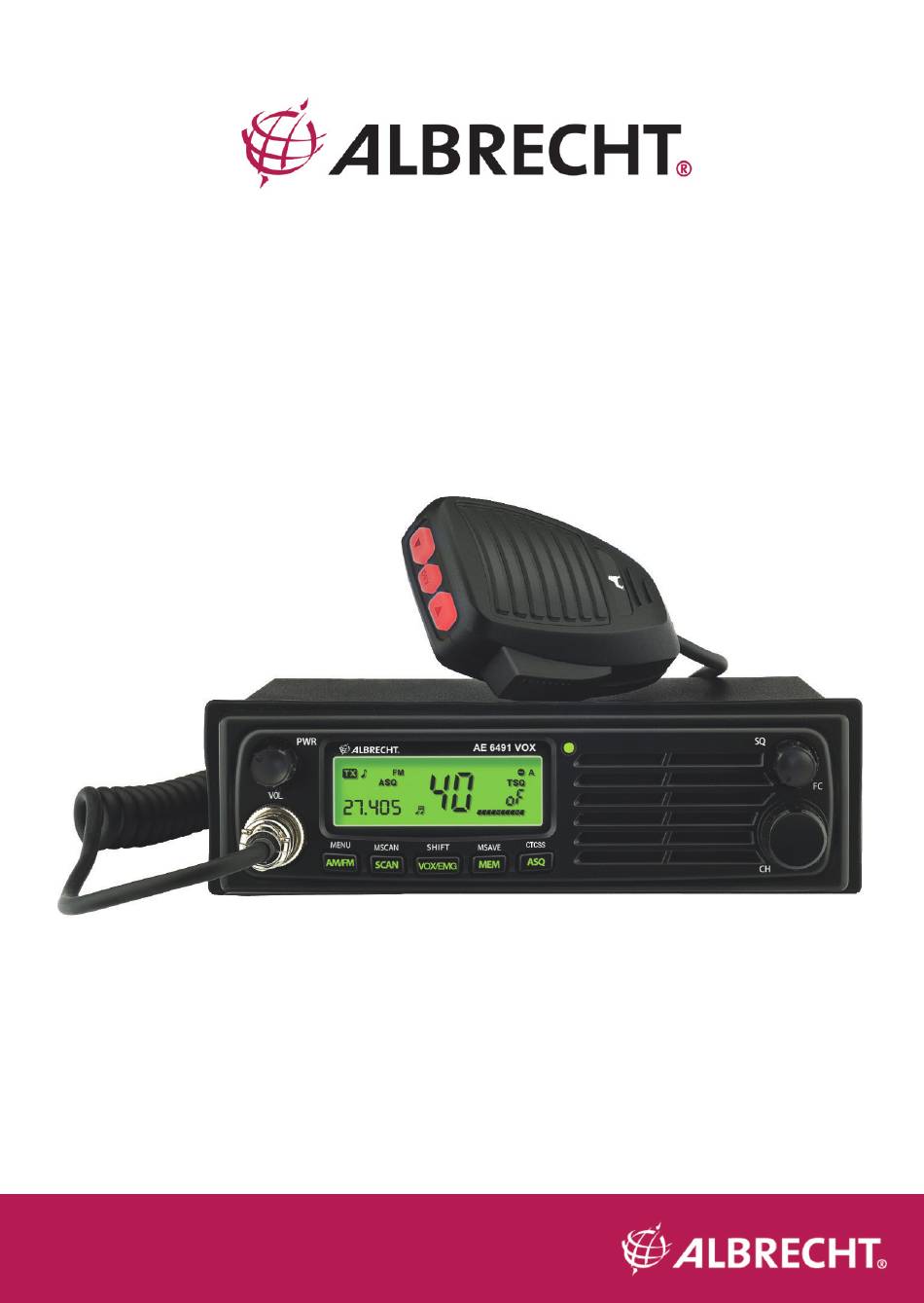

- Seite 1 CB Funkgerät AE 6491 VOX CB radio AE 6491 VOX Bedienungsanleitung / Manual Deutsch / English / Français / Italiano...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtige Informationen .................3 2. Bedienelemente und Anschlüsse ............4 3. Lieferumfang..................6 4. Installation des Gerätes ................6 4.1. Installation der Antenne ..............6 4.2. 12 V / 24 V DC-Stromversorgung ..........7 4.3. Montage mit DIN-Einschubhalterung ..........7 4.4. Funkgerät aus der DIN-Halterung ausbauen ........8 5. -
Seite 3: Wichtige Informationen
1. Wichtige Informationen Bitte lesen Sie diese Hinweise vor Installation und Betrieb Ihres AE 6491 VOX Funkgeräts aufmerksam durch. Die Bedienung ist auf die wesentlichen Funktionen eines LKW Einbau-Funkgeräts abgestimmt und erlaubt damit intuitive Bedienung. Das Gerät ist mit folgenden Standardfunktionen ausgestattet: •... -
Seite 4: Bedienelemente Und Anschlüsse
2. Bedienelemente und Anschlüsse Beschreibung Ein-/Ausschalter und Lautstärkeregler LCD-Display Rauschsperre Funktionsumschalter mit Tastendruck Mikrofonbuchse AM/FM (Menü) SCAN, MSCAN (Speicherscan) VOX ein/aus, EMG (Kanal 9), SHIFT (Kanal 19) MEM (Speicheraufruf), MSAVE (Speicherung) ASQ (Automatische Rauschsperre), CTCSS Kanalwahl-Drehknopf Antennenbuchse 12/24V DC Anschluss Buchse für externe Lautsprecher 3,5 mm Mikrofon Beschreibung... -
Seite 6: Lieferumfang
3. Lieferumfang AE 6491 VOX CB Funkgerät Handmikrofon Stromversorgungskabel mit Sicherung Mikrofonhalterung DIN Einbaurahmen und 2 Ausbauschlüssel Bedienungsanleitung 4. Installation des Gerätes Bei der Installation Ihres Funkgeräts im Fahrzeug vergewissern sich, dass keine Verkabelung oder sonstige Fahrzeugkomponenten beschädigen, die sich möglicherweise versteckt im Bereich der Montageposition befinden. -
Seite 7: 24 V Dc-Stromversorgung
4.2. 12 V / 24 V DC-Stromversorgung Das AE 6491 VOX kann ohne Umschaltung sowohl an ein 12 V oder 24 V Bordnetz angeschlossen werden. 4.3. Montage mit DIN-Einschubhalterung Vor der Installation vergewissern Sie sich, dass das Funkgerät in das Einbaufach passt und dass Sie alle notwendigen Installationsmaterialien zur Hand haben. -
Seite 8: Funkgerät Aus Der Din-Halterung Ausbauen
4.4. Funkgerät aus der DIN-Halterung ausbauen Möchten Sie das Funkgerät aus der DIN-Halterung ausbauen, so benutzen Sie hierzu die beiden mitgelieferten Ausbau- Schlüssel wie folgt: • Setzen Sie die beiden Schlüssel gerade in die Schlitze im Gummiring links und rechts von der Blende des Funkgeräts ein. -
Seite 9: Ein- Und Ausschalten
Zum Einschalten oder Einstellen der Lautstärke drehen Sie den Lautstärkeregler nach rechts im Uhrzeigersinn. 5.1. Ländercode Einstellung Das AE 6491 VOX unterstützt alle aktuellen europäischen CB- Funk Standards. Halten Sie die Taste für das entsprechende Land entsprechend der Tabelle gedrückt und schalten Sie dann das Gerät ein. -
Seite 10: Bedienung / Tasten
6. Bedienung / Tasten 6.1. AM/FM Umschaltung Mit AM/FM schalten Sie zwischen AM- und FM- Modulation um. Bitte beachten Sie, dass es bei der deutschen Ländereinstellung möglich ist, auch auf den Kanälen 41-80 in AM zu empfangen. Sie können auf diesen Kanälen in AM aber nicht senden, sondern nur auf Kanal 1-40. -
Seite 11: Vox-Funktion / Kanal 9 Direktzugriff (Emg)
6.3. VOX-Funktion / Kanal 9 Direktzugriff (EMG) Drücken Sie die Taste VOX/EMG kurz, um die VOX-Funktion ein- oder auszuschalten. Wenn die VOX-Funktion aktiviert ist, schaltet das Funkgerät automatisch auf Sendung, sobald es Sprache erkennt. Sie müssen das Mikrofon nicht mehr zum Senden in die Hand nehmen. -
Seite 12: Rauschsperre (Squelch)
6.5. Rauschsperre (Squelch) Das AE 6491 VOX verfügt über 3 Rauschsperren • Automatische Rauschsperre (ASQ) • Manuelle Rauschsperre (SQ) • Tonsquelch (CTCSS) Jede blendet das Kanalrauschen aus, indem der Lautsprecher stumm geschaltet wird. Nur wenn bestimmte Kriterien erfüllt werden, öffnet die Rauschsperre den Lautsprecher und das Empfangssignal wird gehört. -
Seite 13: Manuelle Rauschsperre
6.5.2. Manuelle Rauschsperre Durch Drehen des Squelchreglers wird das Kanalrauschen ausgeblendet. Je weiter der Regler gedreht wird, umso stärker muss ein Empfangssignal sein, um die Rauschsperre zu öffnen. Üblicherweise wird die Rauschsperre so eingestellt, dass sie gerade so den Lautsprecher stumm schaltet. Vorteil: die manuelle Rauschsperre kann so eingestellt werden, so dass nur noch Stationen aus dem Nahbereich zu hören sind. -
Seite 14: Ctcss / Tonsquelch
6.5.3. CTCSS / Tonsquelch Neben dem manuellen und automatischen Squelch, verfügt das AE 6491 VOX außerdem über CTCSS Töne. CTCSS fügt der Übertragung einen unhörbaren Ton hinzu. Sofern aktiviert, öffnet sich die Rauschsperre nur, wenn das Signal einer Gegenstation mit dem gleichen Ton empfangen wird. CTCSS kann für jeden Kanal separat eingestellt werden und ist nur in FM verfügbar. -
Seite 15: Zweitbelegung Der Tasten / Funktionsumschalter (Fc)
7. Zweitbelegung der Tasten / Funktionsum- schalter (FC) Der Drehknopf der Rauschsperre hat eine wichtige zweite Funktion. Drücken Sie den Knopf FC kurz, so aktivieren Sie die Zweitbelegung der Tasten, deren Funktion oberhalb der Tasten aufgedruckt ist. 7.1. MENU Drücken Sie zunächst den Funktionsumschalter FC •... -
Seite 16: Mikrofonempfindlichkeit
Sie können unter MENU acht verschiedene Einstellungen vornehmen: 7.1.1. Mikrofonempfi ndlichkeit 7.1.2. VOX Empfi ndlichkeit 7.1.3. VOX Verzögerung 7.1.4. Tastenton ein/aus 7.1.5. Roger Beep ein/aus 7.1.6. Auswahl der Farbe der LCD-Hintergrundbeleuchtung 7.1.7. LCD-Hintergrundbeleuchtung 7.1.8. ASQ Empfi ndlichkeit Die Auswahl treffen Sie mit den Tasten AUFWÄRTS oder ABWÄRTS am Mikrofon oder durch Drehen des Kanalwahl- Drehknopfes. -
Seite 17: Vox Empfindlichkeit
7.1.2. VOX Empfi ndlichkeit Mit dem VOX Level wird die Lautstärkestufe gewählt, ab welcher die automatische VOX Übertragung aktiviert wird. 1= niedrige Empfi ndlichkeit, VOX reagiert erst auf sehr hohe Lautstärken 9= hohe Empfi ndlichkeit, VOX reagiert bereits auf sehr niedrige Lautstärken Die Standardeinstellung ist Stufe 3. -
Seite 18: Tastentöne (Beep On/Off)
7.1.4. Tastentöne (Beep on/off) Hier aktivieren/deaktivieren Sie die Tastentöne 7.1.5. Roger Beep on/off Roger Beep ist ein kurzer Signalton der nach Beendigung der Sendung mit ausgestrahlt wird. Dies signalisiert dem Empfänger, dass die Gegenseite den Funkspruch beendet hat. 7.1.6. Farbe der LCD-Hintergrundbeleuchtung umschalten... -
Seite 19: Lcd-Helligkeit Einstellen (Dunkler → Heller)
7.1.7. LCD-Helligkeit einstellen (dunkler → heller) 7.1.8. ASQ Empfi ndlichkeit (Stufe 1 bis 3) 7.2. MSCAN Der Kanalspeicher-Suchlauf durchsucht die 5 gespeicherten Kanäle. Mit FC und MSCAN rufen Sie die Funktion auf. • • M-SC wird im LCD angezeigt. Das Funkgerät scannt nun nur die gespeicherten Kanäle und stoppt, wenn ein Funksignal erkannt wird. -
Seite 20: Shift (Kanal 19)
7.3. SHIFT (Kanal 19) Kanal 19 FM ist ein Info- und Hilfekanäle für Truckfahrer. Mit FC + SHIFT schalten Sie direkt zwischen diesem Fernfahrer- Anrufkanal und Ihrem vorher benutztem Kanal hin und her. 7.4. MSAVE MSAVE dient der Speicherung von Kanälen in die Kanalspeicher M1 bis M5. -
Seite 21: Spezifikationen
8. Spezifikationen Allgemein Betriebsspannung 12 V/24 V DC Temperaturbereich -10 ˚C bis +55 ˚C Kanalschritt 10 kHz Abmessungen 188 (B) x 57 (H) x 131 (T) mm Gewicht 1,9 kg mit Standardzubehör Buchse für externen 3,5 mm Klinke Lautsprecher UHF Typ (PL) SO 239 (50-Ohm-Buchse für PL Antennenbuchse 259 Stecker) -
Seite 22: Ctcss Ton Frequenztabelle
Rauschsperre schließen Bis zu 1000 µV Automatische Rauschsperre 0,5 µV Rauschabstand 40 dB Klirrfaktor S-Meter Empfindlichkeit S9 100 µV Audio Ausgangsleistung 4 Watt an 8 Ohm 8.1. CTCSS Ton Frequenztabelle Freq. (Hz) Freq. (Hz) CTCSS aus 127.3 67.0 131.8 71.9 136.5 74.4 141.3... -
Seite 23: Problembehebung
9. Problembehebung Unsere Empfehlung für den Fall eines technischen Problems: Führen Sie einen Reset-Vorgang durch. • Trennen Sie dazu das Gerät für ca. 10 sek. von der Stromversorgung. • Halten Sie AM/FM und MEM gedrückt und schalten Sie gleichzeitig das Funkgerät wieder ein. •... -
Seite 24: Garantie Und Informationen Zum Recycling
11. Garantie und Informationen zum Recycling Wir sind gesetzlich verpflichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen finden Sie auf den folgenden Seiten. 2 Jahre Garantie ab Kaufdatum Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. -
Seite 25: Ce-Konformitätserklärung
12. CE-Konformitätserklärung Standards und Richtlinien Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell AE 6491 VOX in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/ 12.1. EEAG und Recycling Die europäischen Gesetze verbieten die Entsorgung... -
Seite 26: Serviceadresse
Wenden Sie sich telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail: service@albrecht-midland.de Bevor Sie das Gerät zurücksenden, lesen Sie bitte Kapitel 8 „Problembehebung“. Dort erfahren Sie einige Tipps und Tests. Alternativ wenden Sie sich an unsere Hotline. - Seite 27 CB RADIO AE 6491 VOX Manual / English...
