Albrecht AE 6491 NRC Bedienungsanleitung
Verwandte Anleitungen für Albrecht AE 6491 NRC
Inhaltszusammenfassung für Albrecht AE 6491 NRC

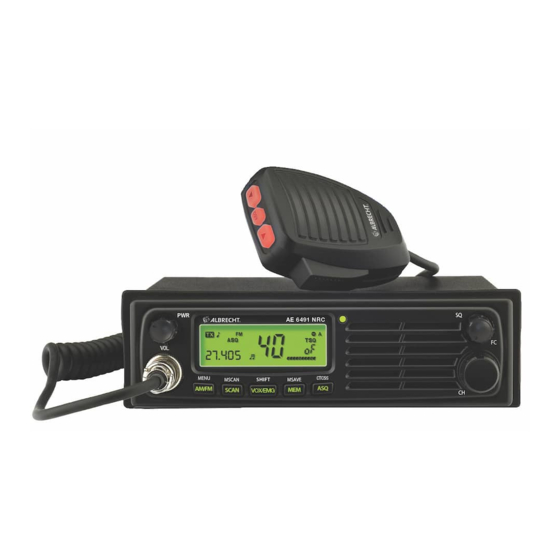

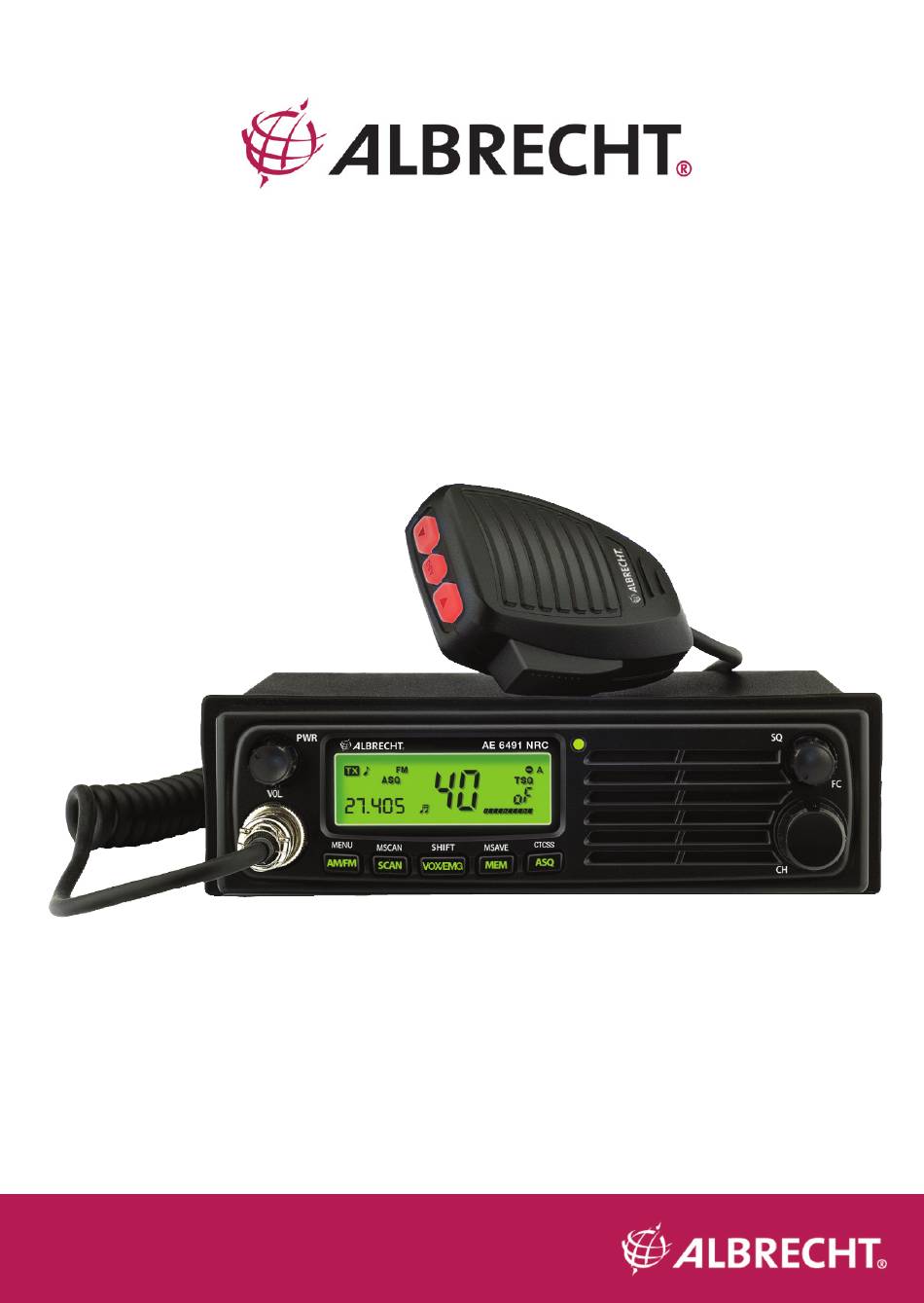

- Seite 1 CB Funkgerät AE 6491 NRC CB radio AE 6491 NRC Bedienungsanleitung / Manual Deutsch / English / Français / Italiano...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtige Informationen .................3 2. Bedienelemente und Anschlüsse ............4 3. Lieferumfang..................6 4. Installation des Gerätes ................6 4.1. Installation der Antenne ..............6 4.2. 12 V / 24 V DC-Stromversorgung ..........7 4.3. Montage mit DIN-Einschubhalterung ..........7 4.4. Funkgerät aus der DIN-Halterung ausbauen ........8 5. -
Seite 3: Wichtige Informationen
1. Wichtige Informationen Bitte lesen Sie diese Hinweise vor Installation und Betrieb Ihres AE 6491 NRC Funkgeräts aufmerksam durch. Die Bedienung ist auf die wesentlichen Funktionen eines LKW Einbau-Funkgeräts abgestimmt und erlaubt damit intuitive Bedienung. Bitte verwenden Sie nur das Originalmikrofon an dem CB- Funkgerät, da ansonsten die einwandfreie Funktion der VOX... -
Seite 4: Bedienelemente Und Anschlüsse
2. Bedienelemente und Anschlüsse Beschreibung Ein-/Ausschalter und Lautstärkeregler LCD-Display Rauschsperre Funktionsumschalter mit Tastendruck Mikrofonbuchse AM/FM (Menü) SCAN, MSCAN (Speicherscan) VOX ein/aus, EMG (Kanal 9), SHIFT (Kanal 19) MEM (Speicheraufruf), MSAVE (Speicherung) ASQ (Automatische Rauschsperre), CTCSS Kanalwahl-Drehknopf Antennenbuchse 12/24V DC Anschluss Buchse für externe Lautsprecher 3,5 mm Mikrofon Beschreibung... -
Seite 6: Lieferumfang
3. Lieferumfang AE 6491 NRC CB Funkgerät Handmikrofon Stromversorgungskabel mit Sicherung Mikrofonhalterung DIN Einbaurahmen und 2 Ausbauschlüssel Bedienungsanleitung 4. Installation des Gerätes Bei der Installation Ihres Funkgeräts im Fahrzeug vergewissern sich, dass keine Verkabelung oder sonstige Fahrzeugkomponenten beschädigen, die sich möglicherweise versteckt im Bereich der Montageposition befinden. -
Seite 7: 24 V Dc-Stromversorgung
4.2. 12 V / 24 V DC-Stromversorgung Das AE 6491 NRC kann ohne Umschaltung sowohl an ein 12 V oder 24 V Bordnetz angeschlossen werden. 4.3. Montage mit DIN-Einschubhalterung Vor der Installation vergewissern Sie sich, dass das Funkgerät in das Einbaufach passt und dass Sie alle notwendigen Installationsmaterialien zur Hand haben. -
Seite 8: Funkgerät Aus Der Din-Halterung Ausbauen
4.4. Funkgerät aus der DIN-Halterung ausbauen Möchten Sie das Funkgerät aus der DIN-Halterung ausbauen, so benutzen Sie hierzu die beiden mitgelieferten Ausbau- Schlüssel wie folgt: • Setzen Sie die beiden Schlüssel gerade in die Schlitze im Gummiring links und rechts von der Blende des Funkgeräts ein. -
Seite 9: Ein- Und Ausschalten
Zum Einschalten oder Einstellen der Lautstärke drehen Sie den Lautstärkeregler nach rechts im Uhrzeigersinn. 5.1. Ländercode Einstellung Das AE 6491 NRC unterstützt alle aktuellen europäischen CB- Funk Standards. Halten Sie die Taste für das entsprechende Land entsprechend der Tabelle gedrückt und schalten Sie dann das Gerät ein. -
Seite 10: Bedienung / Tasten
6. Bedienung / Tasten 6.1. AM/FM Umschaltung Mit AM/FM schalten Sie zwischen AM- und FM- Modulation um. Bitte beachten Sie, dass es bei der deutschen Ländereinstellung möglich ist, auch auf den Kanälen 41-80 in AM zu empfangen. Sie können auf diesen Kanälen in AM aber nicht senden, sondern nur auf Kanal 1-40. -
Seite 11: Vox-Funktion / Kanal 9 Direktzugriff (Emg)
6.3. VOX-Funktion / Kanal 9 Direktzugriff (EMG) Drücken Sie die Taste VOX/EMG kurz, um die VOX-Funktion ein- oder auszuschalten. Wenn die VOX-Funktion aktiviert ist, schaltet das Funkgerät automatisch auf Sendung, sobald es Sprache erkennt. Sie müssen das Mikrofon nicht mehr zum Senden in die Hand nehmen. -
Seite 12: Rauschsperre (Squelch)
6.5. Rauschsperre (Squelch) Das AE 6491 NRC verfügt über 3 Rauschsperren • Automatische Rauschsperre (ASQ) • Manuelle Rauschsperre (SQ) • Tonsquelch (CTCSS) Jede blendet das Kanalrauschen aus, indem der Lautsprecher stumm geschaltet wird. Nur wenn bestimmte Kriterien erfüllt werden, öffnet die Rauschsperre den Lautsprecher und das Empfangssignal wird gehört. -
Seite 13: Manuelle Rauschsperre
Empfangsempfindlichkeit und damit die Reichweite. 6.5.3. CTCSS / Tonsquelch Neben dem manuellen und automatischen Squelch, verfügt das AE 6491 NRC außerdem über CTCSS Töne. CTCSS fügt der Übertragung einen unhörbaren Ton hinzu. Sofern aktiviert, öffnet sich die Rauschsperre nur, wenn das Signal einer Gegenstation mit dem gleichen Ton empfangen wird. -
Seite 14: Zweitbelegung Der Tasten / Funktionsumschalter (Fc)
Vorteil: ermöglicht den selektiven Empfang bestimmter Stationen innerhalb eines Kanals. Nachteil: alle Gegenstationen müssen ebenfalls mit CTCSS ausgerüstet sein. Niedrigere Empfangsempfindlichkeit und damit weniger Reichweite 7. Zweitbelegung der Tasten / Funktionsum- schalter (FC) Der Drehknopf der Rauschsperre hat eine wichtige zweite Funktion. -
Seite 15: Menu
7.1. MENU • Drücken Sie zunächst den Funktionsumschalter FC (Rauschsperre). • Im Display wird FC angezeigt. • Drücken Sie nun MENU (AM/FM). Sie können unter MENU acht verschiedene Einstellungen vornehmen: 7.1.1. Mikrofonempfindlichkeit 7.1.2. VOX Empfindlichkeit 7.1.3. VOX Verzögerung 7.1.4. Tastenton ein/aus 7.1.5. -
Seite 16: Mikrofonempfindlichkeit
7.1.1. Mikrofonempfindlichkeit Stellen Sie die Höhe der Mikrofon-Vorverstärkung (Mic Gain) ein. Je größer der Abstand zwischen Sprecher und Mikrofon, umso höher muss der Wert gewählt werden. Bei höherer Verstärkung werden auch Nebengeräusche, wie z.B. Wind- und Motorengeräusche mit übertragen. Sie können die Vorverstärkung in 9 Stufen einstellen. -
Seite 17: Tastentöne
Stufe Zeit (Sek) Sie können die Verzögerung in 9 Stufen einstellen. Der voreingestellte Standardwert ist Stufe 4. 7.1.4. Tastentöne Hier aktivieren/deaktivieren Sie die Tastentöne (Beep on/off). 7.1.5. Roger Beep Roger Beep ist ein kurzer Signalton der nach Beendigung der Sendung mit ausgestrahlt wird. Dies signalisiert dem Empfänger, dass die Gegenseite den Funkspruch beendet hat. -
Seite 18: Farbe Der Lcd-Hintergrundbeleuchtung Umschalten
7.1.6. Farbe der LCD-Hintergrundbeleuchtung umschalten Wählen zwischen grünen oder roten Hintergrundbeleuchtung. 7.1.7. LCD-Helligkeit einstellen Wählen Sie zwischen dunkler (di) oder heller (br) Helligkeit. 7.1.8. ASQ Empfindlichkeit Sie können die ASQ Empfindlichkeit in drei Stufen 1 bis 3 einstellen. 7.1.9. NRC Geräuschfilter Schalten Sie den NRC Geräuschfilter ein oder aus. -
Seite 19: Mscan
7.2. MSCAN Der Kanalspeicher-Suchlauf durchsucht die 5 gespeicherten Kanäle. • Mit FC und MSCAN rufen Sie die Funktion auf. • M-SC wird im LCD angezeigt. Funkgerät scannt nun nur die gespeicherten Kanäle und stoppt, wenn Funksignal erkannt wird. Die Beschreibung der Speicherung von Kanälen in den Kanalspeicher finden Sie unter der Überschrift MSAVE auf der folgenden Seite. -
Seite 20: Spezifikationen
Zum Speichern von Kanälen gehen Sie wie folgt vor: • Wählen Sie eine Modulationsart • Wählen Sie den gewünschten Kanal mit dem Drehregler oder den Up/Down Tasten. • Drücken Sie FC und dann MSAVE / MEM. • Wählen Sie eine Speicherkanalnummer mit den Tasten MENU (M1) bis CTCSS (M5). - Seite 21 UHF Typ (PL) SO 239 (50-Ohm-Buchse für PL Antennenbuchse 259 Stecker) Mikrofonbuchse 6-polig nach GDCH Standard Sender Sendeleistung FM/AM 4 Watt Frequenzbereich 26,565-27,405 MHz Frequenztoleranz +/- 100 Hz Modulationsempfindlichkeit 2,5 mV (1250 Hz Eingang) Modulationsfähigkeit AM 85 % / FM 2,0 kHz Empfänger AM: 0,5 µV (SINAD 10 dB), Empfindlichkeit...
-
Seite 22: Ctcss Ton Frequenztabelle
8.1. CTCSS Ton Frequenztabelle Freq. (Hz) Freq. (Hz) CTCSS aus 127.3 67.0 131.8 71.9 136.5 74.4 141.3 77.0 146.2 79.7 151.4 82.5 156.7 85.4 162.2 88.5 167.9 91.5 173.8 94.8 179.9 97.4 186.2 100.0 192.8 103.5 203.5 107.2 210.7 110.9 218.1 114.8 225.7... -
Seite 23: Problembehebung
9. Problembehebung Unsere Empfehlung für den Fall eines technischen Problems: Führen Sie einen Reset-Vorgang durch. • Trennen Sie dazu das Gerät für ca. 10 sek. von der Stromversorgung. • Halten Sie AM/FM und MEM gedrückt und schalten Sie gleichzeitig das Funkgerät wieder ein. •... -
Seite 24: Garantie Und Informationen Zum Recycling
11. Garantie und Informationen zum Recycling Wir sind gesetzlich verpflichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen finden Sie auf den folgenden Seiten. 2 Jahre Garantie ab Kaufdatum Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. -
Seite 25: Ce-Konformitätserklärung
12. CE-Konformitätserklärung Standards und Richtlinien Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell AE 6491 NRC in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/ 12.1. EEAG und Recycling Die europäischen Gesetze verbieten die Entsorgung... -
Seite 26: Serviceadresse
Wenden Sie sich telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail: service@albrecht-midland.de Bevor Sie das Gerät zurücksenden, lesen Sie bitte Kapitel 8 „Problembehebung“. Dort erfahren Sie einige Tipps und Tests. Alternativ wenden Sie sich an unsere Hotline. - Seite 27 CB RADIO AE 6491 NRC Manual / English...
- Seite 53 RADIO CB AE 6491 NRC Manuel / Français...
- Seite 81 RADIO CB AE 6491 NRC Manuale / Italiano...
