4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
einen der Downstream-Ports des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
USB-Downstream
Höchste
Fußposition
USB-Downstream
USB-Upstream1
USB-Upstream2
HDMI* 1
DVI-1* 2
DisplayPort DVI-2*
Gleichspannung
(Ausgang)*

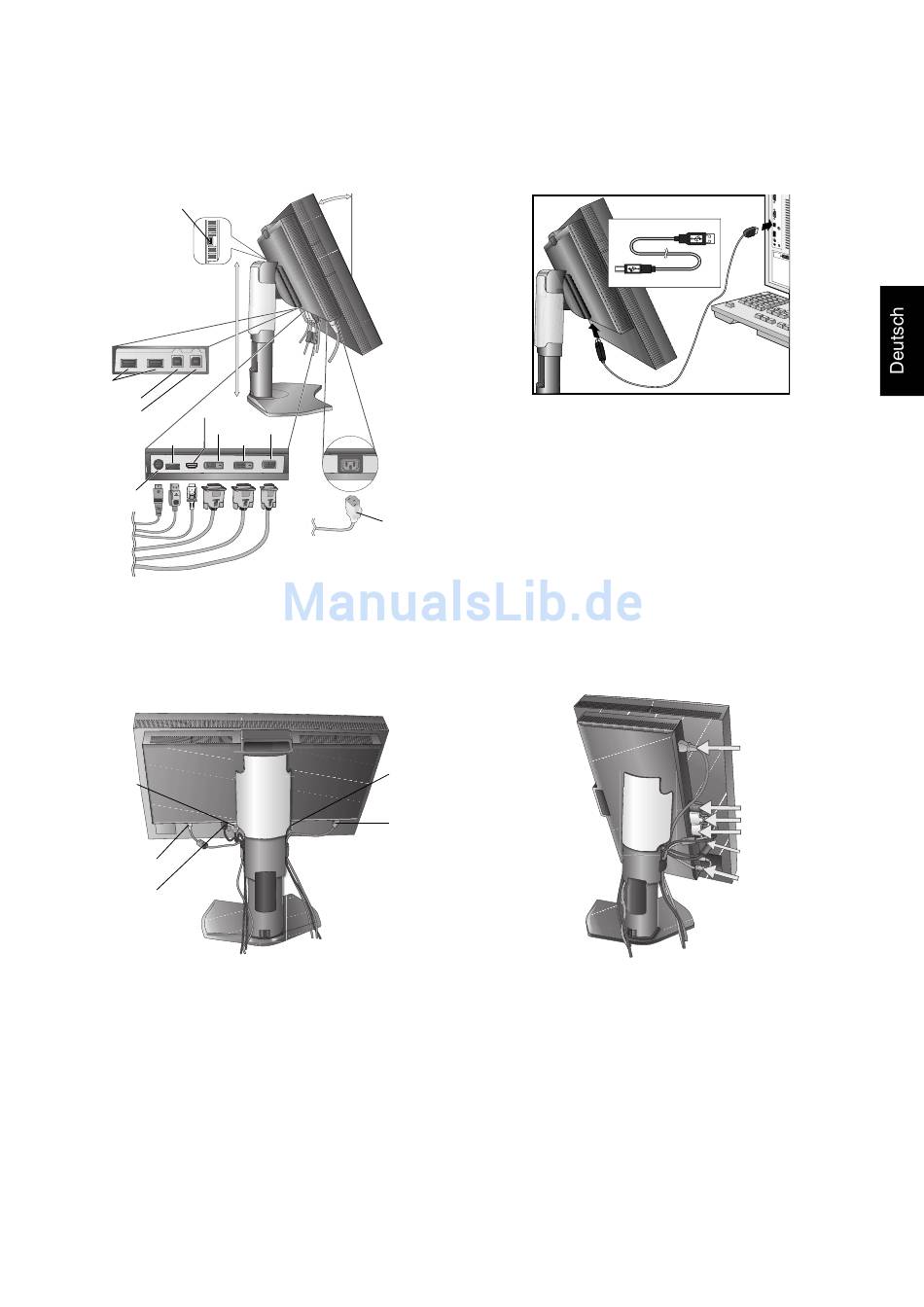

Abbildung C.1
5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden.
Führen Sie die Kabel sicher und gleichmäßig in die Halterungen ein (Abbildung C.2 und Abbildung C.3).
6. Vergewissern Sie sich bitte, nachdem Sie die Kabel installiert haben, dass Sie den Bildschirm drehen, heben und senken
können.
DVI-1-Kabel
USB-Kabel
DisplayPort-
Kabel
Abbildung C.2
1
* Nur für P232W
* 2 DVI-D für P232W
* 3 Nur für P241W
30° Neigung
D-SUB
3
Netzkabel
* Anschluss für NEC-Zusatzprodukte (nur für P241W).
Verwenden Sie diesen Anschluss nur, wenn dies explizit angegeben wird.
D-SUB-Kabel
Netzkabel
Deutsch-7
Typ A
Typ A
Typ B
Typ B
Abbildung C.1a
Netzkabel
D-SUB-Kabel
DVI-1-/DVI-2*
DisplayPort-Kabel
USB-Kabel
Abbildung C.3
3 -Kabel
