Betriebs- und Montageanleitung RD
Ventilatoren bei Frequenzumrichterbetrieb (FU):
DE
Vor der Inbetriebnahme und beim Betrieb der Geräte am
Frequenzumrichter (sofern dafür geeignet) müssen zur
Erreichung der Anforderungen der EG-Richtlinie „Elektro-
magnetische Verträglichkeit" 2004/108/EG
EMV-Hinweise des Frequenzumrichterherstellers und die
Angaben in der Elektror- Betriebs- und Montageanleitung
beachtet werden.
Wird das Gerät zusammen mit einem Frequenzumrichter-
Paket für Schaltschrank- oder motornahe Wandmontage
ausgeliefert, ist unter Beachtung der oben genannten EMV-
Hinweise die Einhaltung der EN 61800-3 Kategorie C2 (In-
dustriebereich) möglich.
Warnung!
In einer Wohnumgebung kann dieses Produkt
hochfrequente Störungen verursachen, die Ent-
störmaßnahmen erforderlich machen können.
Ventilatoren mit aufgebautem Frequenzumrichter (FUK):
Geräte mit direkt aufgebautem Frequenzumrichter erfüllen
unter Berücksichtigung der EMV-Hinweise des Frequenz-
umrichterherstellers und den Angaben in der Elektror- Be-
triebs- und Montageanleitung die Anforderungen an die EG-
Richtlinie „Elektromagnetische Verträglichkeit" 2004/108/EG
unter Berücksichtigung der Norm EN 61800-3 Kategorie C2
(Industriebereich).
Warnung!
In einer Wohnumgebung kann dieses Produkt
hochfrequente Störungen verursachen, die Ent-
störmaßnahmen erforderlich machen können.
Vor der Inbetriebnahme ist in jedem Fall ein CE-Konformi-
tätsbewertungsverfahren mit den zutreffenden Normen und
Richtlinien durchzuführen.
4 ANGABEN ZU BETRIEB UND
VERWENDUNG
4.1 Grundlegende Hinweise
Bitte beachten Sie die unter 1.1 beschriebenen Hinweise zur
bestimmungsgemäßen Verwendung, sowie die unter 1.2 bis
1.10 beschriebenen Sicherheitshinweise.
6
Wenn im Betrieb der Bemessungsstrom des Antriebsmotors
überschritten wird, prüfen Sie, ob Netzspannung und -fre-
quenz mit den Daten des Gerätes übereinstimmen.
Nach Schutzabschaltungen wie z.B. Auslösen des Motor-
schutzschalters, Ansprechen des PTC-Auswertegerätes bei
Motoren mit Kalteiterfühler oder
Frequenzumrichters bei FU-Anwendungen ist ein Neustart
des Gerätes erst nach Identifi kation und Beseitigung der Stö-
rungsursache zulässig.
Bei Ventilatoren, die nicht über die ganze Kennlinie einsetz-
bar sind, kann bei zu geringem Anlagenwiderstand der Motor
überlastet werden (zu hohe Stromaufnahme). Drosseln Sie
den Volumenstrom in diesem Fall durch eine auf der Druck-
oder Saugseite eingebaute Drosselklappe.
Der Ventilator darf keinen Schwing- oder Stoßbelastungen
ausgesetzt werden.
4.2 Frequenzumrichterbetrieb
Durch den Einsatz eines Frequenzumrichters ist ein
großer Drehzahlstellbereich möglich, wobei nur eine geringe
belastungsabhängige Drehzahldifferenz zwischen Leerlauf
und max. Belastung der Ventilatoren auftritt.
Für den störungsfreien Betrieb der Ventilatoren und
ist es wichtig, daß der Umrichter folgende Forderungen
erfüllt:
• Umrichterleistung gleich oder größer Motorleistung *)
• Umrichterstrom gleich oder größer Motorstrom *)
• Ausgangsspannung des Umrichters gleich der
unbedingt die
• Die Pulsfrequenz des Umrichters sollte 8 kHz betragen,
• Je nach Umrichtertyp sollten bei FU-geeigneten (50 /
• Der Umrichter muss einen Anschluß für Temperatur-
*) Werte siehe Leistungsschild
Der Motor kann in Dreieck- oder Sternschaltung, je nach
Eingangsspannung des Umrichters betrieben werden.

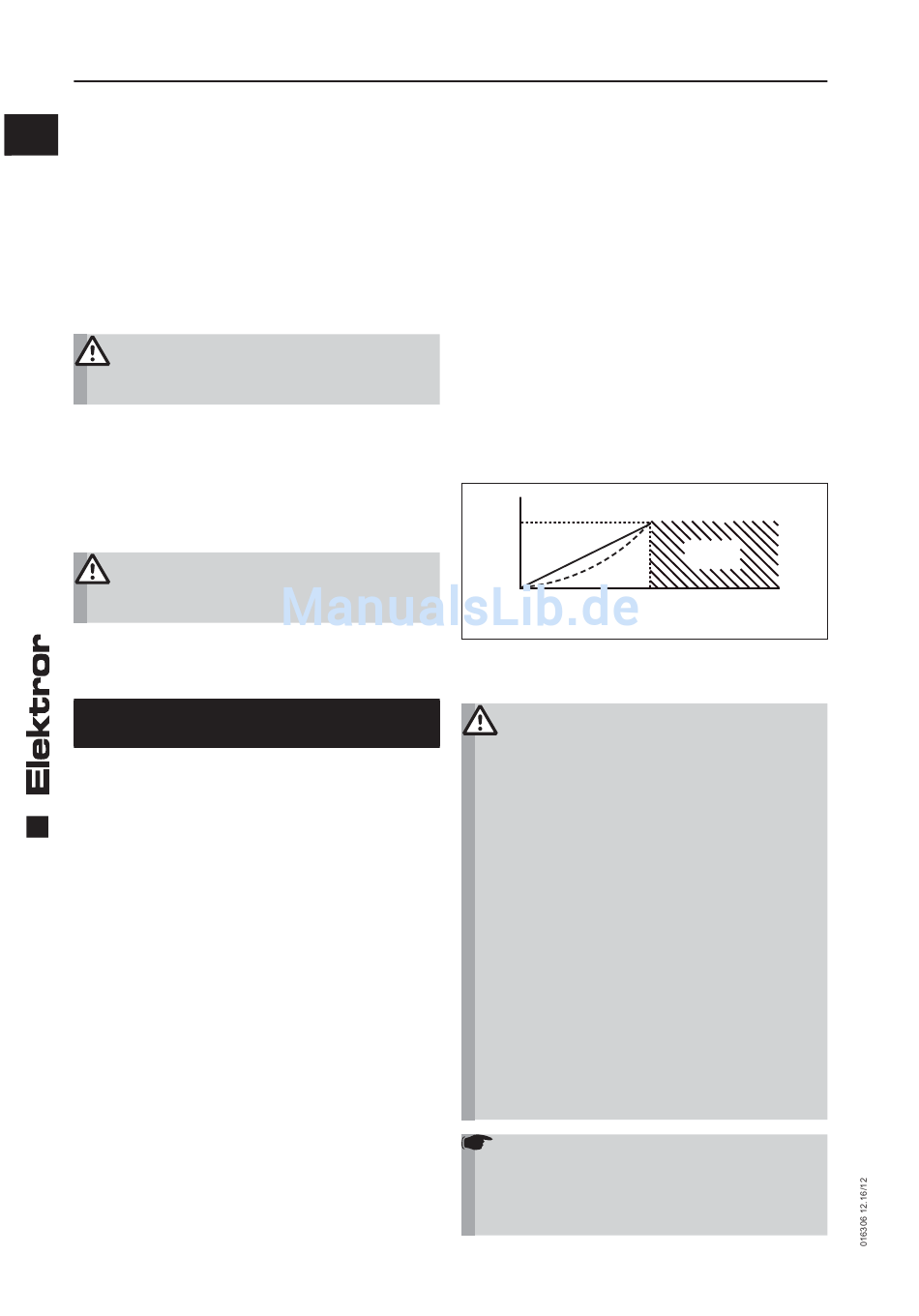

Unbedingt ist folgende U/f-Zuordnung am Umrichter ein-
zustellen.
Bei Nichtbeachtung steigt der Motorstrom überproportional
an und der Antriebsmotor kommt nicht auf Bemessungsdreh-
zahl.
Schutzabschaltung des
Motorbemessungsspannung
da eine geringere Pulsfrequenz starke Motorgeräusche
erzeugt
60 Hz) Geräten mindestens eine Minimaldrehfrequenz
von 5 Hz und bei schnelldrehenden FU-Geräten (> 60 Hz)
eine Minimalfrequenz von 35 Hz sichergestellt sein.
fühler (PTC-Kaltleiterfühler) oder einen Temperatur-
wächter (Öffnerkontakt) haben.
U
B
0
f und U = siehe Leistungsschild
B B
Warnung!
Zur Vermeidung von Personenschäden bzw. einer
Zerstörung des Ventilators und einer Motorüber-
lastung darf keinesfalls am Umrichter eine hö-
here Frequenz (Drehzahl) eingestellt werden, als
die Frequenz (f ), welche auf dem Leistungsschild
B
angegeben ist, da entweder der Motor überlastet
wird, oder durch die überhöhte Drehzahl der Ven-
tilator zerstört werden kann. Die Temperaturfüh-
ler sind zum Schutz des Antriebsmotors an den
entsprechenden Umrichtereingängen anzuschlie-
ßen. Einphasen-Wechselstrommotoren sind für
Umrichterbetrieb nicht geeignet.
Die vom Lieferanten des Frequenzumrichters in
den jeweiligen Bedienungs- oder Applikations-
handbüchern beschriebenen Installations- und
Sicherheitshinweise sind unbedingt einzuhalten,
um einen sicheren und störungsfreien Betrieb zu
gewährleisten.
Zusätzlich ist bei FUK-Geräten zu beachten, daß
es bei besonderen Umgebungsbedingungen zu
einer starken Verschmutzung der Kühlrippen
kommen kann. Ist die Kühlleistung an den Kühlrip-
pen nicht ausreichend, schaltet sich der Frequen-
zumrichter ab. Eine regelmäßige Reinigung ist für
Geräte in diesen Umgebungen erforderlich.
Hinweis!
Zur Vermeidung hoher Bauteilbelastungen und
Störungen im Umrichterbetrieb gelten bei Hoch- /
Ablauf sowie bei Drehzahländerung für die jewei-
lige Geräte-Motorleistungsklasse (siehe Typen-
schild) nachfolgende Zeiten:
www.elektror.de
verbotener
Bereich
f
B
