Inhaltszusammenfassung für Epson EB-1960

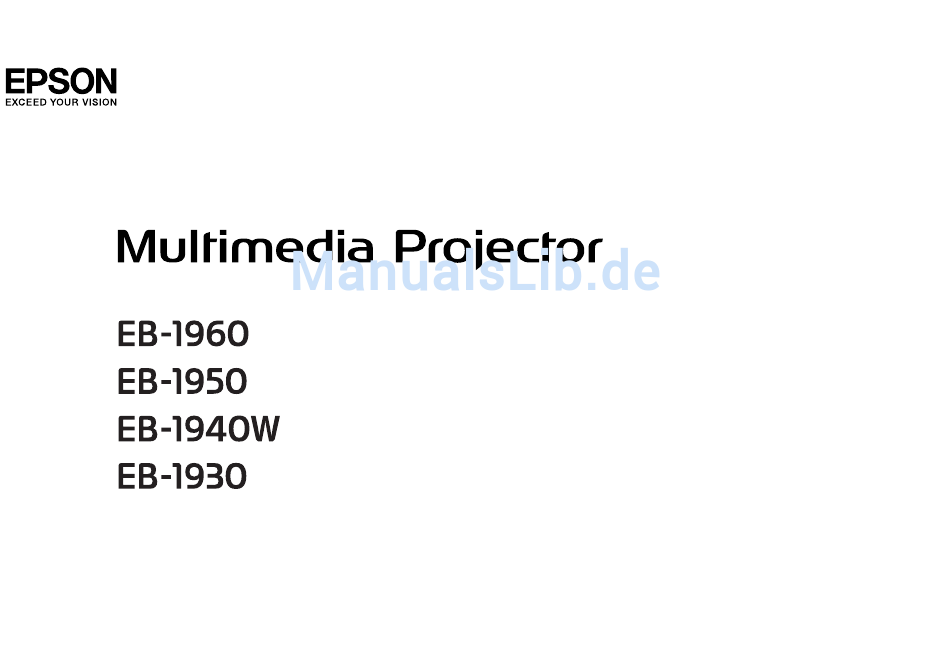

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Verwendete Bezeichnungen

    Verwendete Bezeichnungen • Sicherheitshinweise Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird. Bitte informieren Sie sich über diese Warnsymbole und beachten Sie sie, um Verletzungen oder Sachschäden zu vermeiden. Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar Warnung zum Tod führen können.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Verwendete Bezeichnungen ......2 Vorbereitung des Projektors Aufstellung des Projektors ....... . . 23 Einleitung Aufstellung .
  • Seite 4 Inhaltsverzeichnis Gamma-Einstellung ......... . 45 Speichern eines Benutzerlogos .
  • Seite 5 Probleme beim Start der Projektion ....... . 123 Projektionsabstand (für EB-1960/EB-1950/EB-1930) ..... 140 Der Projektor kann nicht eingeschaltet werden .
  • Seite 6 Inhaltsverzeichnis Computersignale (analog RGB) ....... . . 143 Komponente Video ......... 143 Composite Video .

  • Seite 7: Einleitung

    Einleitung Dieses Kapitel erläutert die Ausstattung des Projektors und die Teilebezeichnungen.

  • Seite 8: Ausstattung Des Projektors

    Ausstattung des Projektors Schnelle und einfache Einrichtung, Projektion und Lagerung • Der Projektor kann ganz einfach durch Einstecken des Netzsteckers in die Steckdose eingeschaltet und durch Herausziehen ausgeschaltet werden. • Sie können auch aus geringer Entfernung auf große Leinwände projizieren. •...

  • Seite 9: Nützliche Funktionen Für Die Projektion Von Bildern

    Ausstattung des Projektors "Zeigerfunktion (Zeiger)" S.66 Nützliche Funktionen für die Projektion von "Vergrößern von Bildausschnitten (E-Zoom)" S.67 Bildern "Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus)" S.68 Projiziert zwei Bilder gleichzeitig (Split Screen) Diese Funktion teilt den projizierten Bildschirm Vergrößerung und Projektion Ihrer Dateien mit einer in zwei Bereiche und zeigt zwei verschiedene Dokumentenkamera Bilder nebeneinander an.

  • Seite 10: Optimierter Farbmodus Für Die Projektion Von Medizinischen Bildern

    Präzise Farbjustage Sie können die absolute Farbtemperatur des Bildes und die Stärke jeder Sie können "Epson iProjection" kostenlos im App Store herunterladen. RGB-Farbe einstellen. Sie können zudem den Farbton, die Sättigung und Jegliche Gebühren, die bei der Übertragung mit dem App Store anfallen, Helligkeit jeder RGBCMY-Farben einstellen, um eine Farbanpassung mit obliegen dem Kunden.

  • Seite 11: Einfacher Anschluss An Einen Computer Mithilfe Von Quick Wireless Connection

    Ausstattung des Projektors Einfacher Anschluss an einen Computer mithilfe von Quick Wireless Connection Ganz einfach, durch Anschließen der Option Quick Wireless Connection USB Key an einen Computer, kann das Bild auf dem Computermonitor projiziert werden. (Nur bei Windows-Computern, die W-LAN unterstützen)

  • Seite 12: Teilebezeichnungen Und Funktionen

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Front/Oberseite Einblendschieberkno Schieben Sie den Knopf zum Öffnen bzw. Schließen des Einblendschiebers. Drücken Sie den Hebel zur Fußjustage, um den Hebel zur Fußjustage einstellbaren vorderen Fuß auszufahren oder einzuziehen. s "Einstellen der Bildposition" S.43 Wenn Sie den Projektor auf einer Fläche, wie z. B. einen Einstellbarer vorderer Schreibtisch, aufstellen, stellen Sie die Position des Fuß...

  • Seite 13: Rückseite

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Rückseite Netzbuchse Dient zum Anschluss des Netzkabels an den Projektor. s "Von der Aufstellung bis zur Projektion" S.33 Wird der Projektor von einem Computer aus gesteuert, RS-232C-Anschluss schließen Sie den Computer mit einem RS-232C-Kabel an. Diese Buchse dient Kontrollzwecken und sollte normalerweise nicht verwendet werden.

  • Seite 14: Unterseite

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Unterseite HDMI-Anschluss Legt Videosignale von den mit HDMI kompatiblen Videogeräten und Computern an. Dieser Projektor ist mit HDCP kompatibel. s "Anschließen von sonstiger Ausrüstung" S.26 Bezeichnung Funktion Befestigungspunkte Befestigen Sie an dieser Stelle die Deckenhalterung, wenn für die Sie den Projektor an die Decke hängen möchten.

  • Seite 15: Bedienfeld

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Bedienfeld Einstellbarer vorderer Wenn Sie den Projektor auf einer Fläche, wie z. B. einen Fuß Schreibtisch, aufstellen, stellen Sie die Position des projizierten Bildes durch Herausziehen des Fußes ein. s "Einstellen der Bildposition" S.43 Anschlussstelle für ein Führen Sie ein handelsübliches Kabelschloss durch die Sicherheitskabel Öse und schließen Sie es ab.
  • Seite 16 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion • Zeigt den Keystone-Bildschirm, auf dem Sie die [w][v]-Tasten [Menu]-Taste Zum Aufrufen und Schließen des Konfigurationsmenüs. Keystone-Verzerrung in vertikaler und horizontaler s "Verwendung des Konfigurationsmenüs" S.92 Richtung korrigieren können. Zeigen den Projektorstatus an. Kontrollanzeigen s "Manuelle Korrektur"...

  • Seite 17: Fernbedienung

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Fernbedienung [t]-Taste Ein- oder Ausschalten des Projektors. s "Von der Aufstellung bis zur Projektion" S.33 Bei jedem Drücken dieser Taste wechselt das angezeigte [Computer]-Taste Bild zwischen den Computer1-, Computer2- und DisplayPort-Anschlüssen. Durch Drücken dieser Taste lässt sich bei der [Video]-Taste Bildwiedergabe zwischen dem Video- und dem HDMI- Eingang hin- und herschalten.
  • Seite 18 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion • Während der Anzeige des Konfigurationsmenüs oder [Page]-Tasten Blättert durch die Seiten in Dateien, z. B. in PowerPoint- ][ ][ ]- eines Hilfe-Bildschirms lassen sich durch Drücken [[][]] Dateien bei Verwendung der folgenden Tasten dieser Tasten Menüpunkte und Einstellungswerte Projektionsverfahren.
  • Seite 19 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion [Volume]-Tasten [a] Vermindert die Lautstärke. Infrarotsender der Ausgang von Infrarotsignalen der Fernbedienung. [a][b] Fernbedienung [b] Erhöht die Lautstärke. s "Anpassung der Lautstärke" S.44 [Pointer]-Taste Zeigt den Bildschirmzeiger an. s "Zeigerfunktion (Zeiger)" S.66 • Beendet die gegenwärtig verwendete Funktion. [Esc]-Taste •...

  • Seite 20: Wechseln Der Fernbedienungsbatterien

    Teilebezeichnungen und Funktionen Wechseln der Fernbedienungsbatterien Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien erschöpft. Ist dies der Fall, ersetzen Sie die Batterien durch neue. Halten Sie für den Bedarfsfall zwei Ersatz-Alkali- oder Manganbatterien der Größe AA bereit.

  • Seite 21: Reichweite Der Fernbedienung

    Teilebezeichnungen und Funktionen Reichweite der Fernbedienung...

  • Seite 22: Vorbereitung Des Projektors

    Vorbereitung des Projektors In diesem Kapitel wird das Aufstellen des Projektors und der Verbindungsaufbau zu Projektionsquellen erläutert.

  • Seite 23: Aufstellung Des Projektors

    Aufstellung des Projektors Aufstellung Warnung • Für die Deckenmontage ist ein spezielles Verfahren erforderlich Der Projektor unterstützt die folgenden vier unterschiedlichen (Deckenhalterung). Eine Fehlmontage kann zum Herunterstürzen des Projektionsarten. Berücksichtigen Sie bei der Aufstellung des Projektors die Projektors und somit zu Schäden und Verletzungen führen. räumlichen Bedingungen.

  • Seite 24: Aufstellung

    Aufstellung des Projektors Aufstellung Bildschirmgröße und ungefährer Installieren Sie den Projektor folgendermaßen: Projektionsabstand • Stellen Sie den Projektor parallel zur Leinwand auf. Die Projektionsgröße wird durch den Abstand zwischen Projektor und Wenn der Projektor in einem Winkel zur Leinwand aufgestellt wird, Leinwand bestimmt.
  • Seite 25 Aufstellung des Projektors Leinwandgröße 4:3 Für EB-1960/EB-1950/EB-1930...

  • Seite 26: Anschließen Von Sonstiger Ausrüstung

    Anschließen von sonstiger Ausrüstung Bezeichnung, Position und Ausrichtung der Anschlüsse können je nach angeschlossener Quelle unterschiedlich sein. Anschließen eines Computers Um Bilder von einem Computer zu projizieren, schließen Sie den Computer auf eine der folgenden Weisen an. Unter Verwendung des mitgelieferten Computerkabels Schließen Sie den Ausgang der Computeranzeige an den Projektoranschluss Computer an.

  • Seite 27: Anschließen Von Bildquellen

    Anschließen von sonstiger Ausrüstung DisplayPort • Sie können den Projektor mithilfe eines USB-Kabels an einen Computer anschließen, um Bilder von diesem zu projizieren. Diese Funktion heißt USB Display. s "Projektion mit USB Display" S.35 • Einige im Handel erhältliche DisplayPort-Kabel sind mit einer Sperre ausgestattet. Drücken Sie beim Entfernen des Kabels auf die Taste am Kabelanschlussbereich und ziehen Sie das Kabel ab.
  • Seite 28 Anschließen von sonstiger Ausrüstung Schließen Sie den Komponenten-Ausgang an der Bildquelle an den Projektoranschluss Computer an. Audiosignale können über den Projektorlautsprecher ausgegeben werden, wenn der Audio-Ausgang am Videogerät mittels eines im Handel erhältlichen Audiokabels an den Audio1- oder Audio2-Anschluss des Projektors angeschlossen wird. Unter Verwendung eines handelsüblichen HDMI-Kabels Schließen Sie den HDMI-Anschluss an der Bildquelle an den Projektoranschluss HDMI an.

  • Seite 29: Anschluss Von Usb-Geräten

    Anschließen von sonstiger Ausrüstung Anschluss von USB-Geräten Sie können Geräte, wie eine optionale Dokumentenkamera, einen USB-Speicher und USB-kompatible Festplatten sowie Digitalkameras anschließen. Schließen Sie das USB-Gerät mithilfe des mitgelieferten USB-Kabels am USB(TypeA)-Anschluss des Projektors an. Bei angeschlossenem USB-Gerät, wie einem USB-Speichermedium oder einer Digitalkamera, können Sie dessen Dateien als Dia-Show projizieren. "Beispiele für Dia-Shows"...

  • Seite 30: Anschließen Von Externen Geräten

    Anschließen von sonstiger Ausrüstung Anschließen von externen Geräten Durch den Anschluss eines externen Monitors oder externer Lautsprecher können Bilder und Audiosignale ausgegeben werden. Bei Ausgabe von Bildern an einen externen Monitor Schließen Sie den externen Monitor mithilfe seines mitgelieferten Kabels an den Projektoranschluss Monitor Out an. Bei Ausgabe von Audiosignalen über einen externen Lautsprecher Schließen Sie den externen Lautsprecher mithilfe eines im Handel erhältlichen Audiokabels an den Projektoranschluss Audio Out an.

  • Seite 31: Anschließen Eines Lan-Kabels

    Anschließen von sonstiger Ausrüstung Anschließen eines LAN-Kabels Schließen Sie an den LAN-Projektoranschluss einen LAN-Ausgang eines Netzwerkhubs oder eines anderen Geräts mithilfe eines im Handel erhältlichen 100BASE-TX- oder 10BASE-T LAN-Kabels an. Indem ein Computer über ein Netzwerk an den Projektor angeschlossen wird, können Sie Bilder projizieren und den Projektorstatus überprüfen. Um Fehlfunktionen vorzubeugen, verwenden Sie ein abgeschirmtes LAN-Kabel der Kategorie 5 oder höher.

  • Seite 32: Grundfunktionen

    Grundfunktionen In diesem Kapitel wird die Projektion und Bildeinstellung erläutert.

  • Seite 33: Projizierung Von Bildern

    Projizierung von Bildern Schalten Sie den Projektor ein. Von der Aufstellung bis zur Projektion Öffnen Sie den Einblendschieber. Dieser Abschnitt erläutert die Vorgehensweise beim Anschluss des Projektors an einen Computer über das Computerkabel und die Schalten Sie Ihren Computer ein. anschließende Projektion von Bildern.

  • Seite 34: Automatische Erkennung Von Eingangssignalen Und Ändern Des Projizierten Bildes (Quellensuche)

    Projizierung von Bildern Automatische Erkennung von Eingangssignalen Der folgende Bildschirm wird angezeigt, während kein Bildsignal anliegt. und Ändern des projizierten Bildes (Quellensuche) Drücken Sie die [Source Search]-Taste, um Bilder von dem Anschluss zu projizieren, an dem zurzeit Bilddaten empfangen werden. Unter Verwendung der Unter Verwendung des Fernbedienung...

  • Seite 35: Umschalten Auf Das Zielbild Mit Hilfe Der Fernbedienung

    Projizierung von Bildern Umschalten auf das Zielbild mit Hilfe der Projektion mit USB Display Fernbedienung Sie können den Projektor mithilfe eines USB-Kabels an einen Computer anschließen, um Bilder von diesem zu projizieren. Mit der Fernbedienung können Sie direkt zum Zielbild umschalten, indem Sie folgende Tasten verwenden: Mithilfe eines USB-Kabels können Sie Bilder projizieren und Audio übertragen.

  • Seite 36: Erstmaliges Anschließen

    Unter Windows 2000 oder Windows XP werden Sie möglicherweise mit einer Meldung zum Neustarten Ihres Computers aufgefordert. Wählen Sie Nein. Unter Windows 2000 Doppelklicken Sie auf Computer, EPSON PJ_UD und dann auf EMP_UDSE.EXE. Unter Windows XP Die Treiberinstallation startet automatisch.
  • Seite 37 Alle Programme – EPSON Projector – Es kann eine Zeitverzögerung geben, bevor die Projektion der auf Epson USB Display – Epson USB Display Vx.xx auf Ihrem dem Computer befindlichen Bilder startet. Ändern Sie nichts an den Computer.

  • Seite 38: Deinstallation

    Klicken Sie unter Programme auf Programm deinstallieren. klicken Sie auf das USB Display-Symbol im Dock. • Wenn das USB Display-Symbol nicht im Dock angezeigt Wählen Sie Epson USB Display, und klicken Sie dann auf wird, doppelklicken Sie auf USB Display aus dem Deinstallieren.

  • Seite 39: Anpassung Von Projizierten Bildern

    Anpassung von projizierten Bildern • Manuelle Korrektur (Quick Corner) Korrigierung von Keystone-Verzerrungen Verzerrungen werden an den vier Ecken manuell korrigiert. Keystone-Verzerrung können mittels einer der folgenden Methoden korrigiert werden. • Automatische Korrektur (Auto V-Keystone) • Manuelle Korrektur (Schieber H-Keystone) Korrigiert manuell horizontale Keystone-Verzerrungen mithilfe des Horizontal Keystone Adjuster.

  • Seite 40: Manuelle Korrektur

    Anpassung von projizierten Bildern • Die „Auto V-Keystone“-Funktion kann nur angewandt werden, wenn • Wenn Sie den Horizontal Keystone Adjuster verwenden, stellen Sie im Konfigurationsmenü unter Projektion die Option Front die Option Schieber H-Keystone auf Ein. eingestellt wurde. s Einstellung – Keystone – H/V-Keystone – Schieber H-Keystone s Erweitert –...
  • Seite 41 Anpassung von projizierten Bildern Quick Corner Hiermit können Sie jede der vier Ecken des projizierten Bildes getrennt von Hand anpassen. Drücken Sie während der Projektion die [Menu]-Taste. "Verwendung des Konfigurationsmenüs" S.92 Unter Verwendung der Unter Verwendung des Fernbedienung Bedienfeldes Drücken Sie die [ ]- oder [ ]-Taste, um die horizontale Verzerrung zu korrigieren.
  • Seite 42 Anpassung von projizierten Bildern Durch Verwendung der Tasten [ ], [ ], [ ] und [ ] auf der Fernbedienung, oder der Tasten [ ], [ ], [ ] und [ ] auf dem Bedienfeld können Sie die Position der Ecke korrigieren. Wenn Sie auf die [ ]-Taste drücken, wird der Bildschirm von Schritt 4 angezeigt, indem Sie den zu korrigierenden Bereich...

  • Seite 43: Einstellen Der Bildgröße

    Anpassung von projizierten Bildern Keystone, wenn Sie Bilder vertikal und horizontal mithilfe der [ Einstellen der Bildposition oder [ ]-Taste auf dem Bedienfeld korrigieren möchten. Einstellung – Keystone – H/V-Keystone S.98 Drücken Sie den Hebel zur Fußjustage, um den einstellbaren vorderen Fuß auszufahren oder einzuziehen.

  • Seite 44: Fokuskorrektur

    Anpassung von projizierten Bildern • Stellen Sie die Lautstärke im Konfigurationsmenü ein. Drehen Sie den hinteren Fuß herein. Einstellung – Lautstärke S.98 Achtung Fokuskorrektur Starten Sie nicht mit hoher Lautstärke. Der Fokus kann mithilfe des Fokusrings korrigiert werden. Plötzlich auftretende übermäßige Lautstärke kann zu Hörschäden führen. Achten Sie vor dem Ausschalten des Geräts immer darauf, die Lautstärke zu verringern, damit Sie diese dann nach dem erneuten Einschalten schrittweise wieder erhöhen können.

  • Seite 45: Gamma-Einstellung

    Anpassung von projizierten Bildern • Wenn Ihre Leinwand kleiner als 120 Zoll ist, wählen Sie einen hohen Sättigung Zur Einstellung der allgemeinen Leuchtkraft des Bildes. Wert aus. Helligkeit Zur Einstellung der Gesamthelligkeit der Farben des Bildes. • Wenn Ihre Leinwand größer als 120 Zoll ist, wählen Sie einen kleinen Wert aus.

  • Seite 46: Einstellung Der Projektionsqualität (Auswahl Des Farbmodus)

    Anpassung von projizierten Bildern Einstellung der Projektionsqualität (Auswahl des Farbmodus) Eine optimale Bildqualität kann einfach durch die Auswahl der Einstellungen, die am besten zu Ihrer Projektionsumgebung passen, erreicht werden. Die Bildhelligkeit hängt vom eingestellten Farbmodus ab. Modus Anwendung Dynamisch Ideal zur Verwendung in hellen Räumen. Es handelt sich hierbei um den hellsten Modus.

  • Seite 47: Adaptive Iris-Blende Einstellen

    Anpassung von projizierten Bildern Drücken Sie die [Menu]-Taste. Modus Anwendung "Verwendung des Konfigurationsmenüs" S.92 DICOM SIM Ideal für das Projizieren von Röntgenbildern und anderen medizinischen Bildern. Dieser Modus Unter Verwendung der Unter Verwendung des produziert Bilder mit deutlichen Schatten. Der Fernbedienung Bedienfeldes Projektor ist kein medizinisches Gerät und kann...

  • Seite 48: Ändern Des Bildformats Des Projizierten Bilds

    Normal oder Automatisch 16:9 Voll Zoom Nativ Sie können das Bildformat im Konfigurationsmenü einstellen. s Signal – Seitenverhältnis S.95 Projizieren von Bildern eines Videogeräts (für EB-1960/EB-1950/EB-1930) Mit jeder Betätigung der [Aspect]-Taste wird das Bildformat in der Reihenfolge 4:3 und 16:9 gewechselt.
  • Seite 49 XGA 1024X768(4:3) WXGA 1280X800(16:10) Normal 16:9 16:9 Projizieren von Bildern des HDMI- oder DisplayPort-Anschlusses (für EB-1960/ EB-1950/EB-1930) Voll Mit jeder Betätigung der Aspect-Taste wird das Bildformat in der Reihenfolge Normal oder Auto, 4:3 und 16:9 gewechselt. Beispiel: 1080p-Signaleingang (Auflösung: 1920x1080, Bildformat: 16:9)
  • Seite 50 Anpassung von projizierten Bildern Für EB-1960/EB-1950/EB-1930 Bildformat Eingangssignal XGA 1024X768(4:3) WXGA 1280X800(16:10) Normal 16:9 Wird das Bild nicht vollständig angezeigt, stellen Sie die Auflösung je nach Größe des Computerbildes im Konfigurationsmenü auf Breit oder Normal. s Signal – Auflösung S.95...

  • Seite 51: Nützliche Funktionen

    Nützliche Funktionen In diesem Kapitel werden nützliche Tipps für Präsentationen vorgestellt und die Sicherheit erläutert.

  • Seite 52: Projektionsfunktionen

    Projektionsfunktionen Zwei Bilder gleichzeitig projizieren (Split Screen) Sie können gleichzeitig Bilder zweier Quellen auf der rechten und linken Bildschirmseite projizieren. Eingangsquellen für die Split-Screen-Projektion Die als Split Screen projizierbaren Eingangskombinationen werden unten aufgeführt. Linker Bildschirm Rechter Bildschirm Computer1 Computer2 DisplayPort Video HDMI USB Display...

  • Seite 53: Bedienung

    Projektionsfunktionen Linker Bildschirm Rechter Bildschirm Computer1 Computer2 DisplayPort Video HDMI USB Display USB Display Bedienung Projizieren auf einem Split-Screen Drücken Sie während der Projektion die [Split]-Taste. Die gegenwärtig gewählte Eingangsquelle wird auf der linken Bildschirmseite projiziert. Fernbedienung Wählen Sie die Quelle und drücken Sie dann die [ ]-Taste.
  • Seite 54 Projektionsfunktionen Drücken Sie während der Split-Screen-Projektion auf die [Menu]- Taste. Wählen Sie Bildschirme tauschen und drücken Sie dann die [ Taste. Die Bilder der linken und rechten Anzeige werden ausgetauscht. Umschalten der linken und rechten Bildgröße Es können nur kombinierbare Eingangsquellen ausgewählt werden. "Eingangsquellen für die Split-Screen-Projektion"...

  • Seite 55: Einschränkungen Während Der Split-Screen-Projektion

    Projektionsfunktionen Die projizierten Bilder erscheinen wie unten gezeigt, nachdem Sie die Sie können auch die folgenden Schritte verwenden, um die Split-Screen- Anzeigegröße eingestellt haben. Anzeige zu beenden. • Drücken Sie die [Split]-Taste der Fernbedienung. Gleich Links größer • Wählen Sie Split Screen beenden aus dem Konfigurationsmenü. Einstellung - Split Screen Setup S.98 Einschränkungen während der Split-Screen-Projektion...

  • Seite 56: Projektion Ohne Computer (Dia-Show)

    Projektionsfunktionen • Wenn kein Bildsignal anliegt, hat die Anzeige die Farbe, die unter Dateityp (Da‐ Hinweise Hintergrundanzeige eingestellt ist. Wenn Logo ausgewählt ist, wird das teierweite‐ Display Blau angezeigt. rung) .bmp Wiedergabe von Bildern mit einer höheren • Wenn A/V Mute ausgewählt ist, wird das Display Schwarz angezeigt. Auflösung als 1280x800 nicht möglich.

  • Seite 57: Beispiele Für Dia-Shows

    Projektionsfunktionen Beispiele für Dia-Shows Bedienungsmethoden bei einer Dia-Show Projizieren von Dateien auf USB-Speichermedien Obwohl die folgenden Schritte am Beispiel der Fernbedienung erläutert werden, können Sie dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Starten der Dia-Show Ändern Sie die Quelle zu USB. "Umschalten auf das Zielbild mit Hilfe der Fernbedienung"...
  • Seite 58 Projektionsfunktionen • Andere Dateien werden als Symbole, wie in der nachfolgenden • Sie können auch eine Speicherkarte in einen USB-Kartenleser Tabelle, angezeigt. einführen und diesen dann an den Projektor anschließen. Einige handelsübliche USB-Kartenleser sind jedoch möglicherweise nicht Symbol Datei Symbol Datei mit dem Projektor kompatibel.

  • Seite 59: Projektion Der Gewählten Bilder Oder Filme

    Projektionsfunktionen Geben Sie Bilder wieder oder führen Sie Dia-Show aus. Drücken Sie während der Projektion die [ ]- oder [ ]-Taste. Wenn nicht alle Dateien und Ordner im aktuellen Bildschirm angezeigt werden, drücken Sie die []]-Taste auf der Fernbedienung, oder positionieren Sie den Cursor auf Nächste Seite am unteren Bildschirmrand und drücken Sie die [ Taste.

  • Seite 60: Wiedergabe Von Pdf-Dateien

    Projektionsfunktionen Starten Sie Dia-Show. Führen Sie zum Beenden der Projektion einen der folgenden Bedienvorgänge aus. Der Bildschirm mit der Dateiliste wird angezeigt. • Bildwiedergabe: Drücken Sie die [Esc]-Taste. "Starten der Dia-Show" S.57 • Filmwiedergabe: Drücken Sie die [Esc]-Taste, um den Meldungsbildschirm anzuzeigen, wählen Sie Verlassen und drücken Wählen Sie die zu projizierende Datei mithilfe der Taste [ Sie dann die [...
  • Seite 61 Projektionsfunktionen • Bild auf/ab Drücken Sie während der Anzeige einer Seite im Vollbildformat die Taste ] oder [ ], um zur vorherigen bzw. nächsten Seite zu gehen. • Auswählen einer Seite Drücken Sie die [Esc]-Taste, um das Menü Seite wählen anzuzeigen. Wenn die Dateierweiterung nicht .pdf ist, wird die Datei nicht in der Dateiliste angezeigt.

  • Seite 62: Aufeinanderfolgende Wiedergabe Aller Bilddateien In Einem Ordner (Dia-Show)

    Projektionsfunktionen • Scrollen einer Seite Aufeinanderfolgende Wiedergabe aller Bilddateien in einem Drücken Sie während der vergrößerten Anzeige einer Seite die [ Ordner (Dia-Show) ][ ][ ]-Taste, um die Seite zu scrollen. Die Bilddateien in einem Ordner können nacheinander wiedergegeben werden. Diese Funktion heißt Dia-Show. Gehen Sie wie folgt vor, um eine •...

  • Seite 63: Wiedergabe Eines Szenarios

    Projektionsfunktionen gesetzt wurde, wird die Dia-Show nach Beendigung von Neuem Bedienschritte während der Wiedergabe eines Szenarios gestartet. Bildschirmwahl "Bilddatei-Anzeigeeinstellungen und Bedienungseinstellungen für Nächste Folie die Dia-Show" S.64 Vorherige Folie Sie können zum nächsten oder zum vorherigen Bildschirm wechseln Nächste Folie oder Animation oder die Wiedergabe einer Dia-Show anhalten.

  • Seite 64: Bilddatei-Anzeigeeinstellungen Und Bedienungseinstellungen Für Die Dia-Show

    Projektionsfunktionen • Zeiger Sie können die Dateien Aufsteigend oder Absteigend Sortierrichtung "Zeigerfunktion (Zeiger)" S.66 sortieren. Sie können einstellen, ob die Dia-Show wiederholt Endlos Wieder‐ werden soll. gaben Bilddatei-Anzeigeeinstellungen und Bedienungseinstellungen für Sie können die Zeit festlegen, nach der in der Dia-Show Bild Umschalt‐...

  • Seite 65: Einfrieren Des Bildes (Einfrieren)

    Projektionsfunktionen • Bei der Wiedergabe von bewegten Bildern wird die Bild- und Tonwiedergabe fortgesetzt, während A/V Stummschalten aktiviert ist. Es ist nicht möglich, die Projektion von der Stelle an wieder aufzunehmen, an der A/V Stummschalten aktiviert wurde. • Wenn die [A/V Mute]-Taste gedrückt wurde, können Sie den angezeigten Bildschirm im Konfigurationsmenü...

  • Seite 66: Zeigerfunktion (Zeiger)

    Projektionsfunktionen Zeiger anzeigen. • Der Ton wird nicht unterbrochen. Bei jeder Betätigung der [Pointer]-Taste, wird der Zeiger angezeigt • Bewegte Bilder werden weiterhin ausgegeben, wenn die Funktion oder ausgeblendet. Einfrieren aktiviert ist. Es ist nicht möglich, die Projektion von der Stelle an wieder aufzunehmen, an der der Bildschirm eingefroren Fernbedienung wurde.

  • Seite 67: Vergrößern Von Bildausschnitten (E-Zoom)

    Projektionsfunktionen Bewegen Sie das Kreuz ( ) auf den zu vergrößernden Vergrößern von Bildausschnitten (E-Zoom) Bildausschnitt. Diese Funktion ist nützlich, wenn Sie ein Bild vergrößern möchten, um sich Fernbedienung Details, wie z. B. Grafiken und Tabellen, genauer anzusehen. Durch gleichzeitiges Drücken von zwei der nebeneinander liegenden Starten Sie die Funktion E-Zoom.

  • Seite 68: Verwenden Der Fernbedienung Als Mauszeiger (Kabellose Maus)

    Projektionsfunktionen Sobald diese Einstellungen vorgenommen wurden, kann der Mauszeiger wie Verwenden der Fernbedienung als Mauszeiger folgt gesteuert werden: (Kabellose Maus) Bewegen des Mauszeigers Der Zeiger der Computermaus kann über die Fernbedienung des Projektors Tasten [ ][ ][ ]: gesteuert werden. Diese Funktion wird „Kabellose Maus“ genannt. Bewegen den Mauszeiger.

  • Seite 69: Korrigieren Der Farbunterschiede Bei Der Projektion Von Mehreren Projektoren

    Projektionsfunktionen 1. Weisen Sie eine Projektor ID zu. • Durch gleichzeitiges Drücken von zwei der nebeneinander liegenden Weisen Sie dem Zielprojektor eine eindeutige ID zu, damit Sie genau den Tasten [ ], [ ], [ ] oder [ ] kann der Mauszeiger auch Projektor auswählen können, der korrigiert werden soll.
  • Seite 70 Projektionsfunktionen Einstellen der Projektor ID Betrieb Kombinationen Beschreibungen Möglich Projektor ID: Aus Wenn die Projektor ID auf Drücken Sie während der Projektion die [Menu]-Taste. Aus gestellt ist, können Sie die Bedienung mit der "Verwendung des Konfigurationsmenüs" S.92 Fernbedienung ausführen, Auf der Fernbedienung Unter Verwendung der Unter Verwendung des ungeachtet der ID-...
  • Seite 71 Projektionsfunktionen Wählen Sie die gewünschte ID aus und drücken Sie dann Drücken Sie die [ID]-Taste auf der Fernbedienung und richten Sie die [Enter]-Taste. dabei die Fernbedienung auf den Infrarotempfänger des Projektors. Wenn Sie die [ID]-Taste drücken, wird die aktuelle Projektor ID auf der Projektionsleinwand angezeigt.

  • Seite 72: Korrektur

    Projektionsfunktionen • Wenn Sie Niveau 5 wählen, muss die Helligkeit auf das dunkelste Korrektur Bild abgestimmt werden. Nach dem Aufstellen der Projektoren korrigieren Sie die Helligkeit und den • Wenn Sie Niveau 1 wählen, muss die Helligkeit auf das hellste Farbton für jeden Projektor, um die Unterschiede zu verringern.

  • Seite 73: Speichern Eines Benutzerlogos

    Projektionsfunktionen Wählen Sie Benutzerlogo im Menü Erweitert. Speichern eines Benutzerlogos Sie können das gerade projizierte Bild als Benutzerlogo speichern. Wurde ein Benutzerlogo gespeichert, kann die Logoeinstellung nicht auf die Werkseinstellung zurückgesetzt werden. Projizieren Sie das Bild, das Sie als Benutzerlogo speichern möchten und drücken Sie die [Menu]-Taste.
  • Seite 74 Projektionsfunktionen Bewegen Sie den Rahmen, um den Bereich des Bildes Wenn die Meldung "Sichern Sie das Bild als Benutzerlogo?" auszuwählen, den Sie als Benutzerlogo verwenden möchten. angezeigt wird, bestätigen Sie mit Ja. Sie können dieselben Vorgänge auch über das Bedienfeld des Das Bild wird gespeichert.

  • Seite 75: Sicherheitsfunktionen

    Sicherheitsfunktionen • Benutzerlogoschutz Der Projektor besitzt die folgenden erweiterten Sicherheitsfunktionen: Das Benutzerlogo, das vom Besitzer des Projektors eingestellt wurde, kann • Kennwortschutz ohne Autorisierung nicht geändert werden. Wenn die Option Sie können den Personenkreis, der den Projektor verwendet, Benutzerlogoschutz auf Ein gestellt ist, sind die folgenden Einstellungen einschränken.

  • Seite 76: Eingabe Des Kennworts

    Sicherheitsfunktionen Geben Sie mit den Zahlentasten eine vierstellige Zahl ein, während Sie • Wenn der Kennwortschutz bereits aktiviert ist, müssen Sie das die [Num]-Taste gedrückt halten. Die eingegebene Zahl wird als „* * * *“ Kennwort eingeben. angezeigt. Nach Eingabe der vierten Zahl erscheint der Wenn das Kennwort korrekt eingegeben wird, erscheint das Bestätigungsbildschirm.

  • Seite 77: Sperrfunktion Der Bedienungstasten (Tastensperre)

    Bedienfeldes • Falls Sie Ihr Kennwort vergessen haben, müssen Sie sich den auf dem Bildschirm angezeigten „Anforderungscode: xxxxx“ notieren und sich an die nächstgelegene Adresse wenden, die in der Kontaktliste für Epson-Projektoren aufgeführt ist. Kontaktliste für Epson-Projektoren • Wenn Sie den obenstehenden Vorgang mehrmals wiederholen und das Kennwort dreißig Mal in Folge falsch eingeben, wird die folgende Meldung...
  • Seite 78 Sicherheitsfunktionen Die Sperre der Projektortasten kann auf zwei Arten aufgehoben werden: • Wählen Sie Aus im Menü Tastensperre. s Einstellung – Tastensperre S.98 • Drücken Sie die [ ]-Taste auf dem Bedienfeld und halten sie diese für etwa sieben Sekunden gedrückt. Es wird eine Meldung angezeigt und die Sperre wird aufgehoben.

  • Seite 79: Sicherheitsschloss

    Sicherheitsfunktionen Sicherheitsschloss Der Projektor ist mit den folgenden Sicherheitsvorrichtungen zur Diebstahlsicherung ausgestattet. • Sicherheitssteckplatz Der Sicherheitsschlitz ist mit dem von Kensington hergestellten Microsaver Security System kompatibel. Weitere Informationen zum Microsaver Security System finden Sie auf der folgenden Website: http://www.kensington.com/ • Anschlussstelle für ein Sicherheitskabel Ein handelsübliches Kabelschloss kann durch die Anschlussstelle geführt werden, um den Projektor an einen Tisch oder eine Säule zu schließen.

  • Seite 80: Überwachung Und Steuerung

    Stromzufuhr und das Wechseln der Eingangsignale, vornehmen. Überprüfen des Betriebsstatus mehrerer an ein Netzwerk angeschlossener Über die Web-Steuerungsfunktionen können die Einstellungen des Epson-Projektoren über einen Computermonitor oder das Steuern von Konfigurationsmenü des Projektors geändert werden. Projektoren über einen Computer, ausgeführt werden.

  • Seite 81: Projektoreinstellung

    Überwachung und Steuerung Anzeigen der Bildschirm Web-Steuerung Wenn Sie den Standby-Modus auf Kommunikat. ein einstellen, können Sie über den Webbrowser Einstellungen am Projektor Zeigen Sie den Bildschirm Web-Steuerung wie folgt an. vornehmen und diesen steuern, selbst wenn er sich im Standby-Modus Stellen Sie sicher, dass der Computer und Projektor an das Netzwerk befindet (bzw.

  • Seite 82: Anzeigen Des Bildschirms „Web Remote

    Überwachung und Steuerung Anzeigen des Bildschirms „Web Remote“ Bezeichnung Funktion [Computer]-Taste Bei jedem Tastendruck wird zwischen folgenden Bildern Die Funktion „Web Remote“ ermöglicht es Ihnen, den Projektor über einen gewechselt: Webbrowser fernzusteuern. • Computer1-Anschluss • Computer2-Anschluss Rufen Sie den Bildschirm Web-Steuerung auf. •...

  • Seite 83: Verwenden Der Funktion Mail-Meldung Zur Problemmeldung

    Warnmeldung am Projektor auftritt, wird die folgende E-Mail verschickt. • USB Display • Bilder des Geräts, das am USB(TypeA)-Anschluss E-Mail-Absender: Adresse für Adresse 1 angeschlossen ist Betreff: EPSON Projector [Volume]-Tasten [a] Vermindert die Lautstärke. Zeile 1: Projektorname des Geräts, an dem das Problem besteht. [a][b] [b] Erhöht die Lautstärke.

  • Seite 84: Verwaltung Mit Snmp

    Service. Die Adressen finden Sie in der Kontaktliste geht in den Aufwärm-Modus. Hat sich der Projektor eingeschaltet, wird ein für Epson-Projektoren. Doppelpunkt „:“ (3Ah) angezeigt. Kontaktliste für Epson-Projektoren Wird ein Befehl empfangen, führt der Projektor diesen Befehl aus und zeigt „:“, anschließend erwartet er den nächsten Befehl.

  • Seite 85: Kabelanordnung

    Überwachung und Steuerung • Datenlänge: 8 Bit Kabelanordnung • Parität: Keine • Stop-Bit: 1 Bit Serielle Verbindung • Ablaufsteuerung: Keine • Steckertyp: Sub-D 9-polig (Stecker) • Name des Projektor-Eingangsanschlusses: RS-232C <Am Projektor> <Am Computer> Über PJLink PJLink Class1 wurde durch die JBMIA (Japan Business Machine and Information System Industries Association) als Standardprotokoll zur Steuerung von netzwerkkompatiblen Projektoren entwickelt und ist Teil Ihrer Anstrengungen zur Standardisierung der Steuerungsprotokolle von...

  • Seite 86: Über Crestron Roomview

    Diese Anleitung erläutert das Ausführen von Bedienvorgängen auf Ihrem • Angezeigte Modellbezeichnung für „Product name information query“ Computer über einen Webbrowser. (Anfrage Information Produktbezeichnung). EB-1960/EB-C760X/PowerLite 1960 • Es können nur Single-Byte alphanumerische Zeichen und Symbole EB-1950/EB-C750X/PowerLite 1950 eingegeben werden. EB-1940W/EB-C740W/PowerLite 1940W •...

  • Seite 87: Bedienen Eine Projektors Über Ihren Computer

    Überwachung und Steuerung Verwenden des Betriebsfensters Bedienen eine Projektors über Ihren Computer Aufrufen des Betriebsfensters Überprüfen Sie vor dem Vornehmen eines Bedienschritts die folgenden Punkte: • Stellen Sie sicher, dass der Computer und Projektor an das Netzwerk angeschlossen sind. • Stellen Sie im Netzwerk-Menü die Option Crestron RoomView auf Ein.
  • Seite 88 Überwachung und Steuerung Beim Klicken auf diese Schaltflächen können die folgenden Bedienvorgänge Taste Funktion ausgeführt werden: Um Schaltflächen anzuzeigen, die nicht in der Liste „Source Menu Zum Aufrufen und Schließen des List“ aufgeführt sind, klicken Sie auf (c) oder (d), um nach links oder nach rechts Konfigurationsmenüs.
  • Seite 89 Überwachung und Steuerung Verwenden des Fensters „Tools“ Punkt Funktion Location Geben Sie einen Namen für den Installationsort des Das folgende Fenster wird angezeigt, wenn Sie auf das Register Tools im aktuell an das Netzwerk angeschlossenen Projektors an. Betriebsfenster klicken. Dieses Fenster kann verwendet werden, um (Der Name darf aus max.
  • Seite 90 Überwachung und Steuerung Punkt Funktion Confirm Geben Sie hier dasselbe Kennwort wie unter New Password ein. Unterscheiden sich die Kennwörter, wird eine Fehlermeldung ausgegeben. Send Klicken Sie auf diese Schaltfläche, um die unter Admin Password vorgenommenen Änderungen zu bestätigen. User Password Aktivieren Sie das Kontrollkästchen Enabled, damit das Betriebsfenster des Computers nur nach Eingabe eines Kennworts geöffnet werden kann.

  • Seite 91: Konfigurationsmenü

    Konfigurationsmenü In diesem Kapitel wird das Konfigurationsmenü mit seinen Funktionen erläutert.

  • Seite 92: Verwendung Des Konfigurationsmenüs

    Verwendung des Konfigurationsmenüs In diesem Abschnitt wird die Verwendung des Konfigurationsmenüs Wählen Sie einen Untermenüpunkt aus. erläutert. Obwohl die folgenden Schritte am Beispiel der Fernbedienung erklärt werden, können Sie dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Hinweise zu den verfügbaren Tasten und ihren Funktionen finden Sie in den Anleitungen im Menü.

  • Seite 93: Liste Der Funktionen

    Liste der Funktionen Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte Tabelle zum Konfigurationsmenü zeichnung nung Die einstellbaren Menüpunkte sind vom jeweils verwendeten Modell sowie Video-Signal Autom., NTSC, NTSC4.43, PAL, M-PAL, N-PAL, PAL60 und dem Bildsignal und von der Projektionsquelle abhängig. SECAM Hauptmenübe‐ Untermenübezeich‐...

  • Seite 94: Netzwerk-Menü

    Liste der Funktionen Netzwerk-Menü Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte zeichnung nung Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte Betrieb Direkt Einschalten, Sleep-Modus, zeichnung nung Sleep-Modus-Zeit, Menü Grund Projektorname Objektivdeckel-Timer, Höhenlagen-Modus und Audio- S.103 PJLink-Passwort Eingang Kennwrt zu Web-Strg. Standby-Modus Kommunikat. ein und Projektor-Kennwort Ein und Aus Kommunikat.

  • Seite 95: Menü Signal

    Liste der Funktionen "Automatische Erkennung von Eingangssignalen und Ändern des Untermenü Funktion projizierten Bildes (Quellensuche)" S.34 Abs. Farbtemp. Hier können Sie den Gesamtfarbton des Bildes einstellen. Sie können Farbtöne in 10 Stufen von 5.000 K bis 10.000 K einstellen. Bei einer hohen Einstellung erscheinen die Bilder bläulich, bei einer niedrigen Einstellung werden sie rötlich wiedergegeben.
  • Seite 96 Liste der Funktionen Einstellungen für das Menü Signal sind nicht möglich, wenn als Quelle USB Untermenü Funktion Display, USB oder LAN festgelegt wurde. Tracking (Nur verfügbar, wenn ein analoges RGB-Computersignal "Automatische Erkennung von Eingangssignalen und Ändern des eingegeben wird.) projizierten Bildes (Quellensuche)" S.34 Einstellung der Computerbilder beim Auftreten von vertikalen Bildstreifen.
  • Seite 97 Liste der Funktionen Untermenü Funktion Untermenü Funktion Rauschunterdrü‐ (Dies kann nicht eingestellt werden, wenn ein digitales Overscan (Diese Einstellung ist nur möglich, wenn ein Komponente ckung RGB-Signal anliegt, ein Zeilensprungsignal projiziert wird, Video- oder RGB-Video-Signal eingegeben wird.) während Progressiv auf Aus gesetzt ist, oder wenn ein Ändert das Ausgangsbildformat (die Reichweite des 480p-, 576p-, oder 1080p-Signal anliegt, während die Option projizierten Bildes).

  • Seite 98: Menü Einstellung

    Liste der Funktionen Untermenü Funktion Menü Einstellung Tastensperre Die eingestellte Tastensperre deaktiviert alle Tastenfunktionen des Projektor-Bedienfelds. s "Sperrfunktion der Bedienungstasten (Tastensperre)" S.77 Sie können hier die Zeigerform wählen. Zeigerform Zeiger 1: Zeiger 2: Zeiger 3: s "Zeigerfunktion (Zeiger)" S.66 Einstellung der Lampenhelligkeit auf eine von zwei möglichen Leistungsauf‐...

  • Seite 99: Menü Erweitert

    Liste der Funktionen Untermenü Funktion Menü Erweitert USER-Taste Sie können auswählen, welcher Punkt des Konfigurationsmenüs der [User]-Taste auf der Fernbedienung zugewiesen werden soll. Durch Drücken der [User]-Taste wird der Bildschirm für die Auswahl/Einstellung des zugewiesenen Menüpunktes angezeigt, mit dem Sie die Auswahl/Einstellung per einfachem Tastendruck vornehmen können.
  • Seite 100 Liste der Funktionen Untermenü Funktion Untermenü Funktion Benutzerlogo Sie können das Benutzerlogo ändern, das während der Betrieb Direkt Einschalten: Stellen Sie diese Option auf Ein, um Hintergrundanzeige, dem A/V Stummschalten usw. als den Projektor einfach durch Einstecken des Netzsteckers in Hintergrundbild erscheint.

  • Seite 101: Netzwerk-Menü

    Liste der Funktionen Untermenü Funktion Netzwerk-Menü Projektor ID Stellen Sie die ID auf eine Zahl zwischen 1 und 9 ein. Aus zeigt an, dass keine ID festgelegt wurde. Ist Netzwerkschutz unter Ein auf Kennwortschutz gestellt, erscheint eine entsprechende Meldung, und die Netzwerkeinstellungen können nicht s "Einstellen der Projektor ID"...

  • Seite 102: Hinweise Zur Bedienung Des Menüs Netzwerk

    Liste der Funktionen Bedienoperationen der Soft-Tastatur Wenn Sie einen Webbrowser auf einem Computer verwenden, der über ein Netzwerk mit dem Projektor verbunden ist, können Sie Das Netzwerk-Menü enthält Punkte, bei denen während der Einrichtung Einstellungen für die Funktionen des Projektors vornehmen und diesen Buchstaben und Zahlen eingegeben werden müssen.

  • Seite 103: Menü Grund

    Liste der Funktionen Menü Grund Untermenü Funktion Projektor-Kenn‐ Bei der Einstellung Ein müssen Sie das Kennwort eingeben, wort wenn Sie den Projektor mit einem Computer über ein Netzwerk verbinden möchten. So lässt sich verhindern, dass eine Präsentationen durch die Verbindung von anderen Computern unterbrochen wird.

  • Seite 104: Menü Wired Lan

    Liste der Funktionen Menü Wired LAN Untermenü Funktion IP-Einstellungen Sie können Einstellungen für die folgenden Adressen vornehmen. DHCP : Stellen Sie diese Option auf Ein, um mithilfe von DHCP die Netzwerkeinstellungen vorzunehmen. Wenn hier Ein eingestellt ist, können keine weiteren Adressen festgelegt werden.
  • Seite 105 Liste der Funktionen "Verwenden der Funktion Mail-Meldung zur Problemmeldung" S.83 Untermenü Funktion Adresse 1 ein‐ Sie können die E-Mail Adresse eingeben, die im Störungsfall stellen/ Adresse benachrichtigt werden soll. Sie können bis zu drei Adressen 2 einstellen/Ad‐ eingeben. Für die E-Mail-Adressen können Sie bis zu 32 Single Byte Zeichen eingeben.

  • Seite 106: Menü Sonstige

    Setzen Sie diese Option auf Ein, wenn Sie mithilfe von Bonjour eine Verbindung zum Netzwerk aufbauen. Weitere Informationen zum Bonjour-Service finden Sie auf der Apple-Website. http://www.apple.com/ Sie können die EPSON Message Broadcasting-Funktion Message Broad‐ aktivieren oder deaktivieren. casting Sie können Message Broadcasting und die dazugehörige Untermenü...

  • Seite 107: Menü Reset

    Liste der Funktionen "Automatische Erkennung von Eingangssignalen und Ändern des Menü Reset projizierten Bildes (Quellensuche)" S.34 Setzt alle Netzwerkeinstellungen zurück. Untermenü Funktion Anzeige der gesamten Betriebszeit der Lampe Lampenstunden Beim Erreichen der Lampenwarnzeit erscheint die Anzeige Untermenü Funktion in gelb. Um alle Netzwerk-Einstellungen zurückzustellen, wählen Sie Setzen Sie die Quelle...

  • Seite 108: Menü Reset

    Liste der Funktionen Untermenü Funktion Menü Reset Status Informiert über am Projektor aufgetretene Fehler. Diese Informationen werden möglicherweise benötigt, wenn der Wartungsdienst in Anspruch genommen wird. Zeigt die Seriennummer des Projektors an. Seriennummer Event ID Zeigt das Anwendungsfehlerprotokoll an. s "Information zu Event ID" S.127 Die Gesamtbetriebszeit für die ersten 10 Stunden wird als „0H“...
  • Seite 109 Fehlersuche In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.

  • Seite 110: Verwendung Der Hilfe

    Verwendung der Hilfe Tritt am Projektor ein Problem auf, können Sie durch Drücken der Help- Taste den Hilfe-Bildschirm aufrufen, der Sie bei der Problembeseitigung unterstützt. Die Antworten auf die Fragen helfen Ihnen bei der Problemlösung. Drücken Sie die [Help]-Taste. Der Hilfe-Bildschirm wird angezeigt. Unter Verwendung der Unter Verwendung des Fernbedienung...
  • Seite 111 Verwendung der Hilfe Ist das Problem über die Hilfe-Funktion nicht zu beheben, lesen Sie bitte den folgenden Abschnitt. s "Problemlösung" S.112...

  • Seite 112: Problemlösung

    Problemlösung Tritt am Projektor ein Problem auf, überprüfen Sie zunächst die Kontrollanzeigen des Projektors anhand des folgenden Abschnitts: „Ablesen der Kontrollanzeigen“. Wenn das Problem durch die Kontrollanzeigen nicht deutlich genug erkennbar ist, lesen Sie bitten den folgenden Abschnitt. "Wenn die Kontrollanzeigen nicht weiterhelfen" S.116 Ablesen der Anzeigen Der Projektor ist mit den folgenden drei Anzeigen ausgestattet, um seinen Betriebszustand anzuzeigen.
  • Seite 113 Kann der Fehler dadurch nicht behoben werden, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.
  • Seite 114 Wenn der Fehler fortbesteht: Stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Wenn die Lampe zerbrochen ist: Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service.
  • Seite 115 • Ist der Status einer Anzeige in dieser Tabelle nicht aufgeführt, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

  • Seite 116: Wenn Die Kontrollanzeigen Nicht Weiterhelfen

    Problemlösung Andere Probleme Wenn die Kontrollanzeigen nicht weiterhelfen • Keine oder schwache Tonwiedergabe S.124 Taucht eines der folgenden Probleme auf, ohne dass die Kontrollanzeigen • Die Fernbedienung funktioniert nicht S.124 auf eine Lösung hinweisen, schlagen Sie auf der für das jeweilige Problem •...

  • Seite 117: Probleme Mit Bildern

    Problemlösung Probleme mit Bildern Kein Bild Überprüfen Abhilfe Haben Sie die Taste [t] gedrückt? Drücken Sie die Taste [t], um das Gerät einzuschalten. Sind die Kontrollanzeigen aus? Das Netzkabel ist nicht korrekt angeschlossen oder die Stromversorgung ist gestört. Schließen Sie das Netzkabel des Projektors richtig an. s "Von der Aufstellung bis zur Projektion"...

  • Seite 118: Keine Bewegten Bilder

    Problemlösung Keine bewegten Bilder Überprüfen Abhilfe Wird das Bildsignal des Computers auf dem LCD-Bildschirm und Schalten Sie das Bildsignal des Computers auf externen Ausgang um. Lesen Sie das Handbuch Ihres Computers oder dem Monitor ausgegeben? wenden Sie sich an den Computerhersteller. (Nur bei der Bildprojektion von einem Laptop oder einem Computer mit eingebautem LCD-Bildschirm) Sind die Inhalte des bewegten Bildes, welches Sie projizieren...

  • Seite 119: Die Meldung Kein Signal. Wird Angezeigt

    Problemlösung Die Meldung "Kein Signal." wird angezeigt Überprüfen Abhilfe Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. Überprüfen Sie, dass keine Kabel getrennt und die Kontakte in den Kabeln ordnungsgemäß sind. s "Von der Aufstellung bis zur Projektion" S.33 Ist der richtige Anschluss ausgewählt? Drücken Sie zum Umschalten des Bildes die Taste [Source Search]-Taste auf der Fernbedienung oder auf dem...

  • Seite 120: Bildstörungen Oder Verzerrung Der Bilder

    S.95 Ist die Option Übertragung überlagerter Fenster ausgewählt? Klicken Sie auf Alle Programme – EPSON-Projektor – Epson USB Display – Einstellungen für Epson USB Display Ver.x.xx, und deaktivieren Sie dann das Kontrollkästchen Übertragung überlagerter Fenster. (Nur beim Projizieren des USB Displays)

  • Seite 121: Der Mauscursor Flackert (Nur Bei Der Projektion Des Usb Display)

    Abhilfe Ist die Option Bewegung des Mauszeigers flüssiger werden lassen. Klicken Sie auf Alle Programme - EPSON Projector - Epson USB Display - Einstellungen für Epson USB Display ausgewählt? Vx.xx, und wählen Sie dann Bewegung des Mauszeigers flüssiger werden lassen. (Dies ist unter Windows 2000 nicht verfügbar.)

  • Seite 122: Die Bildfarben Sind Nicht Richtig

    Problemlösung Die Bildfarben sind nicht richtig Überprüfen Abhilfe Entsprechen die Einstellungen für die Eingangssignale den Signalen Ändern Sie folgende Einstellungen entsprechend dem Signal des angeschlossenen Gerätes. • Bei einem Bild von einem an den Computer-Anschluss angeschlossenen Gerät vom angeschlossenen Gerät? s Signal –...

  • Seite 123: Probleme Beim Start Der Projektion

    Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren. Kontaktliste für Epson-Projektoren Steht die Tastensperre auf Vollsperre? Drücken Sie die [t]-Taste der Fernbedienung.

  • Seite 124: Andere Probleme

    PCM-Ausgabe. Ist die Option Ton vom Projektor ausgegeben. ausgewählt? Klicken Sie auf Alle Programme – EPSON-Projektor – Epson USB Display – Einstellungen für Epson USB Display Ver.x.xx und wählen Sie dann Ton vom Projektor ausgegeben. (Nur beim Projizieren des USB Displays) Die Fernbedienung funktioniert nicht Überprüfen...

  • Seite 125: Ich Möchte Die Sprache Für Meldungen Und Menüs Ändern

    Wenn der Projektor sich plötzlich ausgeschaltet hat, kann keine E-Mail-Benachrichtigung gesendet werden. unterbrochen wurde? Besteht die Störung fort, wenden Sie sich an Ihren Händler oder den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Wird der Projektor mit Strom versorgt?

  • Seite 126: Bilddateinamen Werden In Der Dia-Show Nicht Richtig Angezeigt

    Problemlösung Überprüfen Abhilfe Sind die Einstellungen für „Mail-Meldung“ im E-Mail-Benachrichtigungen über Störungen werden entsprechend der Mail-Einstellungen im Konfigurationsmenü Konfigurationsmenü korrekt? gesendet. Überprüfen Sie, ob die Einstellungen korrekt sind. s "Menü Mail" S.104 Bilddateinamen werden in der Dia-Show nicht richtig angezeigt Überprüfen Abhilfe Ist der Dateiname zu lang?

  • Seite 127: Information Zu Event Id

    Überprüfen Sie die Zahlen und wenden Sie dann die folgenden Gegenmaßnahmen an. Lässt sich das Problem nicht lösen, kontaktieren Sie Ihren Netzwerkadministrator, oder wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.

  • Seite 128: Wartung

    Wartung In diesem Kapitel finden Sie Informationen zur Wartung, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten.

  • Seite 129: Reinigung

    Reinigung Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt Achtung werden. Wischen Sie das Objektiv nicht mit groben Materialien ab und setzen Sie es keinen Stößen aus, da es leicht beschädigt werden kann. Achtung Schalten Sie den Projektor vor der Reinigung aus. Anderenfalls könnte dies zu einem Stromschlag führen.
  • Seite 130 Reinigung • Wenn auch nach der Reinigung noch die Meldung zur Reinigungsaufforderung angezeigt wird, muss der Luftfilter ausgetauscht werden. Ersetzen Sie den Luftfilter durch einen neuen. s "Austausch des Luftfilters" S.135 • Es wird empfohlen, diese Teile mindestens einmal alle 3 Monate zu reinigen.

  • Seite 131: Wechseln Der Verbrauchsmaterialien

    Die Lampe muss ausgetauscht werden, wenn: • Die folgende Meldung wird angezeigt: "Die Lampe sollte ausgewechselt werden. Bitte wenden Sie sich an Ihren Epson-Projektorhändler oder bestellen Sie auf www.epson.com." • Die Bildwiedergabe wird dunkler oder schlechter. Die Meldung wird 30 Sekunden lang angezeigt.

  • Seite 132: Vorgehen Beim Lampenwechsel

    Zeiten, um eine gleich bleibende Helligkeit und Bildqualität zu gewährleisten. Möglichkeit, dass sie zerbrochen ist. Ist der Projektor an der Decke Für EB-1960/EB-1950/EB-1940W aufgehängt, sollten Sie für den Lampentausch immer davon ausgehen, dass Wenn während des Betriebs kontinuierlich Normal für die die Lampe zerbrochen ist.
  • Seite 133 Nehmen Sie die alte Lampe heraus, indem Sie am Griff ziehen. Wenn die Lampe beschädigt ist: Ersetzen Sie die Lampe durch eine neue oder wenden Sie sich an Ihren Händler. Kontaktliste für Epson-Projektoren Lösen Sie die beiden Befestigungsschrauben der Lampe.
  • Seite 134 Wechseln der Verbrauchsmaterialien Setzen Sie die neue Lampe ein. Schieben Sie die neue Lampe entlang der Führungsschiene in der Die Lampenabdeckung ersetzen. korrekten Richtung hinein bis sie fest sitzt, drücken Sie kräftig, und ziehen Sie nach dem korrekten Einsetzen die beiden Schrauben an.

  • Seite 135: Zurücksetzen Der Lampenstunden

    Wechseln der Verbrauchsmaterialien Nachdem Sie den Projektor ausgeschaltet haben und ein Achtung doppeltes Tonsignal zur Bestätigung ertönt, ziehen Sie das • Setzen Sie die Lampe richtig ein. Als Sicherheitsmaßnahme wird das Gerät Netzkabel ab. automatisch ausgeschaltet, wenn die Lampenabdeckung abgenommen wird. Sind Lampe oder Lampenabdeckung nicht richtig installiert, kann das Gerät Die Abdeckung des Luftfilters öffnen.
  • Seite 136 Wechseln der Verbrauchsmaterialien Entsorgen Sie gebrauchte Luftfilter gemäß Ihrer örtlichen Gesetze und Bestimmungen. Material des Filterrahmens: Polypropylen Material des Filterteils: Polypropylen Einsetzen des neuen Luftfilters. Drücken Sie auf den Filter, bis er einrastet. Schließen Sie die Abdeckung des Luftfilters.

  • Seite 137: Anhang

    Anhang...

  • Seite 138: Sonderzubehör Und Verbrauchsmaterialien

    Mobile Leinwand 64" ELPSC31 erforderlich. Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Mobile Magnetleinwand. (Bildformat 4:3) Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Mobile Leinwand 80" ELPSC26 Eine mobile Leinwand für mehrere Bildformate.

  • Seite 139: Verbrauchsmaterialien

    Sonderzubehör und Verbrauchsmaterialien Verbrauchsmaterialien Lampenteil ELPLP74 (nur EB-1930) Lampenteil ELPLP75 Zur Verwendung für den Austausch einer verbrauchten Lampe. Luftfilter ELPAF41 Zur Verwendung für den Austausch eines verbrauchten Luftfilters.

  • Seite 140: Leinwandgröße Und Projektionsabstand

    Leinwandgröße und Projektionsabstand Projektionsabstand (für EB-1960/EB-1950/ Leinwandgröße 4:3 Kleinster Abstand (Fern) bis EB-1930) größter Abstand (Nah) 40" 81x61 111 - 182 50" 100x76 140 - 229 60" 120x91 169 - 275 80" 160x120 226 - 368 100" 200x150 283 - 460 150"...

  • Seite 141: Projektionsabstand (Für Eb-1940W)

    Leinwandgröße und Projektionsabstand Projektionsabstand (für EB-1940W) Leinwandgröße 4:3 Kleinster Abstand (Fern) bis größter Abstand (Nah) 50" 100x76 169 - 275 60" 120x91 203 - 331 80" 160x120 271 - 442 100" 200x150 340 - 553 120" 244x183 408 - 664 150"...
  • Seite 142 Leinwandgröße und Projektionsabstand Einheit: cm Leinwandgröße 16:10 Kleinster Abstand (Fern) bis größter Abstand (Nah) 30" 64x40 88 - 144 40" 86x54 118 - 193 50" 110x67 149 - 243 60" 130x81 179 - 292 80" 170x110 239 - 390 100" 220x130 300 - 488 150"...

  • Seite 143: Unterstützte Bildschirmformate

    Unterstützte Bildschirmformate Signal Wiederholrate (Hz) Auflösung (Pixel) Unterstützte Bildschirmauflösungen MAC21" 1152x870 *1 nur EB-1940W Computersignale (analog RGB) *2 Nur kompatibel, wenn für die Auflösung im Konfigurationsmenü Breit Signal Wiederholrate (Hz) Auflösung (Pixel) gewählt wurde. 60/72/75/85 640x480 Auch andere Signale als die oben genannten können höchstwahrscheinlich SVGA 56/60/72/75/85 800x600...
  • Seite 144 Unterstützte Bildschirmformate Signal Wiederholrate (Hz) Auflösung (Pixel) SVGA 800x600 1024x768 WXGA 1280x800 1280x960 SXGA 1280x1024 SXGA+ 1400x1050 UXGA 1600x1200 SDTV 720x480 (480i /480p) SDTV 720x576 (576i /576p) HDTV (720p) 50/60 1280x720 HDTV (1080i) 50/60 1920x1080 HDTV (1080p) /50/60 1920x1080 Nur HDMI-Eingang...

  • Seite 145: Technische Daten

    Technische Daten Allgemeine Technische Daten zum Projektor EB-1960 EB-1950 EB-1940W EB-1930 Produktbezeichnung Abmessungen 377 (B) x 108 (H) x 271 (T) mm 0,63" 0,59" breit 0,63" Größe des LCD-Bedienfeldes Anzeigeart Polysilizium TFT Aktivmatrix 786.432 Pixel 1.024.000 Pixel 786.432 Pixel Auflösung...
  • Seite 146 Technische Daten -10 bis +60°C (keine Kondensation) Lagerungstemperatur Ca. 3,7 kg Gewicht Anschlüsse Computer1-Anschluss Mini Sub-D 15-polig (Buchse) Computer2-Anschluss Mini Sub-D 15-polig (Buchse) DisplayPort DisplayPort Video-Anschluss RCA-Stecker Stereo-Miniklinke (3,5 Ф) Audio1-Eingang Stereo-Miniklinke (3,5 Ф) Audio2-Anschluss 2 x RCA-Stecker (L-R) Audio-L/R-Anschluss Stereo-Miniklinke (3,5 Ф) Audio Out-Anschluss Mini Sub-D 15-polig (Buchse)
  • Seite 147 Technische Daten Neigungswinkel Verwenden Sie den Projektor nicht mit einem Neigungswinkel über 30˚. Er könnte beschädigt werden oder einen Unfall verursachen.

  • Seite 148: Ansicht

    Ansicht Objektivmitte Abstand von der Objektivmitte zu den Befestigungspunkten für die Deckenhalterung Einheit: mm...

  • Seite 149: Glossar

    AMX Device Discovery ist eine von AMX entwickelte Technologie, die den Einsatz von AMX-Steuersystemen zur einfachen Bedienung der AMX Device Discovery Zielgeräte erleichtert. Epson hat diese Protokolltechnologie eingeführt und stellt eine Einstellung für die Aktivierung der Protokollfunktion (EIN) zur Verfügung. Weitere Informationen dazu finden Sie auf der AMX-Website. http://www.amx.com/ Das Verhältnis zwischen der Breite eines Bildes und seiner Höhe.
  • Seite 150 Glossar Eine Abkürzung für Standard Definition Television zur Bezeichnung normaler Fernsehsysteme, welche die Bedingungen für HDTV SDTV hochauflösendes Fernsehen nicht erfüllen. Eine Abkürzung für Simple Network Management Protocol, ein Protokoll zur Überwachung und Steuerung von Routern und Computern, die über SNMP ein TCP/IP-Netzwerk verbunden sind.

  • Seite 151: Allgemeine Hinweise

    Allgemeine Hinweise In dieser Anleitung werden die oben genannten Betriebssysteme mit Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung der Epson Deutschland GmbH dürfen diese Bedienungsanleitung oder Teile hieraus in keiner „Windows 98“, „Windows Me“, „Windows 2000“, „Windows XP“, Form (z.B. Druck, Fotokopie, Mikrofilm, elektronisch oder ein anderes Verfahren), „Windows Vista“...
  • Seite 152 Foxit PDF SDK Copyright ©2011, Foxit Software Company www.foxitsoftware.com, Alle Rechte vorbehalten. Andere in dieser Dokumentation verwendeten Produktnamen werden hier ebenfalls nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der entsprechenden Eigentümer. Epson verzichtet auf jedwede Rechte an diesen Marken. ©SEIKO EPSON CORPORATION 2012. All rights reserved.

  • Seite 153: Index

    Index Foto ..............46 Front ............23, 100 A/V-Stummschaltung ......... 64 Decke ............100 Abs. Farbtemperatur ........95 Deckenprojektion ........23 Adaptive IRIS-Blende ......47, 95 Dia-Show ..........57, 62 Gateway-Adresse ........104 Anzeigeeinstellungen ........64 DICOM SIM ..........47 Grund-Menü...
  • Seite 154 Index Lagerungstemperatur ........ 146 PJLink ............85 Schärfe ............95 Lampenabdeckung ........12 PJLink-Passwort ........103 Schieber H-Keystone ........98 Lampenanzeige .......... 112 Portnummer ..........105 Seitenverhältnis ..........97 Lampenaustauschperiode ......131 Position ............96 Signal-Menü ..........95 Lampenstunden ......... 107 Power-Anzeige ...........
  • Seite 155 Index USB(TypeA)-Anschluss ......13 USB(TypeB)-Anschluss ......13 USER-Taste ..........99 Verbrauchsmaterialien ......139 Videoanschluss ..........13 Video-Signal ......... 97, 107 Vollverriegelung .......... 77 Volume-Taste ..........16 Vorgehen beim Lampenwechsel ..... 132 Vorgehen beim Wechseln des Luftfilters ................ 135 Web Remote ..........82 Webbrowser ..........

Diese Anleitung auch für:

Eb-1930Eb-1950Eb-1940w

Inhaltsverzeichnis
