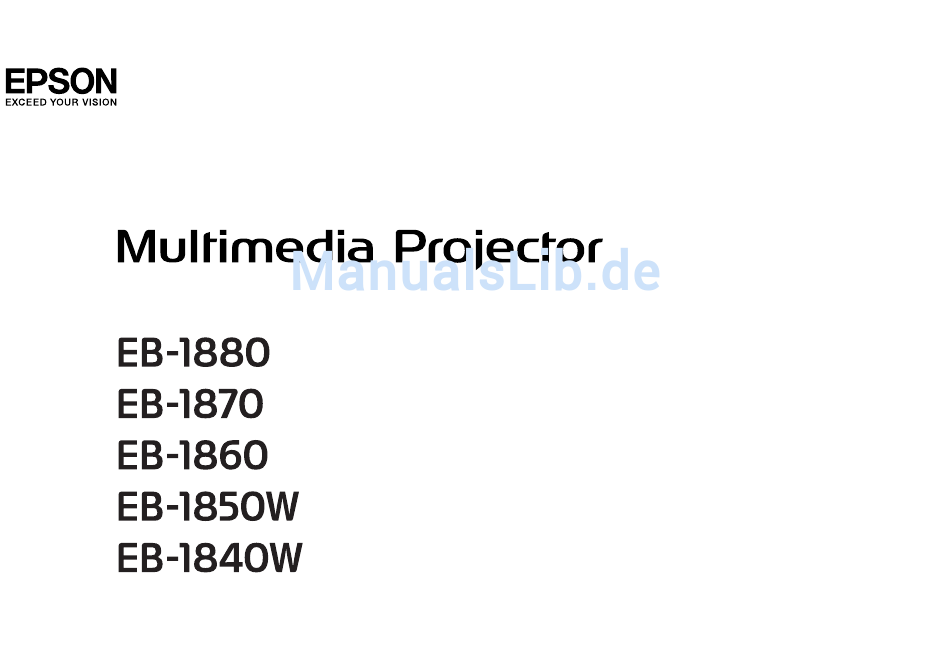

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Verwendete Bezeichnungen

    Verwendete Bezeichnungen • Sicherheitshinweise Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird. Bitte informieren Sie sich über diese Warnsymbole und beachten Sie sie, um Verletzungen oder Sachschäden zu vermeiden. Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar Warnung zum Tod führen können.

  • Seite 3: Inhaltsverzeichnis

    Deinstallation ..........39 (EB-1880/EB-1870/EB-1850W) ........10 Erweiterte Sicherheitsfunktionen .
  • Seite 4 Liste der Befehle ..........73 Projektion ohne Computer (Dia-Show) (nur EB-1880/EB-1870/EB-1850W) ..51 Kabelanordnung .
  • Seite 5 Die Bildfarben sind nicht richtig ....... . . 109 Projektionsabstand (EB-1880/EB-1870/EB-1860) ......126 Bilder zu dunkel .
  • Seite 6 Inhaltsverzeichnis Index ........... . 138...

  • Seite 7: Einleitung

    Einleitung Dieses Kapitel erläutert die Ausstattung des Projektors und die Teilebezeichnungen.

  • Seite 8: Ausstattung Des Projektors

    Ausstattung des Projektors Liste der Funktionen nach Modell Je nach verwendetem Modell stehen unterschiedliche Funktionen zur Verfügung. Die folgende Tabelle listet alle Funktionen nach Modell auf. Funktion EB-1880 EB-1870 EB-1860 EB-1850W EB-1840W USB Display HDMI-Verbindung Anschließen von externen Geräten Auto V-Keystone...

  • Seite 9: Schnelle Und Einfache Einrichtung, Projektion Und Lagerung

    Ausstattung des Projektors Schnelle und einfache Einrichtung, Projektion und Lagerung • Der Projektor kann ganz einfach durch Einstecken des Netzsteckers in die Steckdose eingeschaltet und durch Herausziehen ausgeschaltet werden. • Sie können auch aus geringer Entfernung auf große Leinwände projizieren. •...

  • Seite 10: Nützliche Funktionen Für Die Projektion Von Bildern

    Computermonitor projiziert werden. EasyMP Network Projection Vergrößerung und Projektion Ihrer Dateien mit einer Bedienungsanleitung Dokumentenkamera (EB-1880/EB-1870/EB-1850W) Mithilfe der zusätzlichen Dokumentenkamera können Papierdokumente und andere Objekte projiziert werden. Der Bildfokus wird automatisch mit der Autofokusfunktion angepasst. Mit dem digitalen Zoom können Bilder auch vergrößert werden.

  • Seite 11: Erweiterte Sicherheitsfunktionen

    Ausstattung des Projektors Erweiterte Sicherheitsfunktionen • Kennwortschutz zur Nutzungsbeschränkung und -verwaltung Durch die Verwendung eines Kennworts können Sie einschränken, wer den Projektor verwenden kann. "Nutzungsverwaltung (Kennwortschutz)" S.64 • Die Tastensperre sperrt die Tasten des Bedienungsfelds So können Sie verhindern, dass unbefugte Personen die Projektoreinstellungen verändern bei Veranstaltungen, in Schulen etc.

  • Seite 12: Teilebezeichnungen Und Funktionen

    Projektion vom Luftaustritt fern, und stellen Adjuster (nur EB-1880/ s "Manuelle Korrektur" S.41 Sie keine Gegenstände, die sich durch Wärme ver‐ EB-1870/EB-1850W) ziehen oder in anderer Weise durch Wärme beein‐ Dient zur Bedienung des Projektors. Bedienfeld trächtigt werden können, in die Nähe des Luft‐...

  • Seite 13: Rückseite

    "Von der Aufstellung bis zur Projektion" S.34 Für S-Videosignale von Videoquellen. S-Video-Eingang Video-Anschluss Gibt Composite-Video-Signale von Videoquellen ein. • Für EB-1880/EB-1870/EB-1850W Audio-L/R- Eingangsanschluss Audioeingang für Audiosignale von Geräten, die an den S-Video- oder den Video-Anschluss angeschlossen sind. • Für EB-1860/EB-1840W Audio-Eingang für Audiosignale von Geräten, die...
  • Seite 14 USB(TypeB)- Anschluss anliegen, an den externen Monitor aus. Signale, die an Anschluss Computer über ein im Handel erhältliches USB-Kabel (nur EB-1880/EB-1870/ anderen Anschlüssen anliegen, oder und projiziert Bilder vom Computer. EB-1850W) Videokomponenten-Signale, können nicht ausgegeben s "Projektion mit USB Display"...

  • Seite 15: Unterseite

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Unterseite Einstellbarer vorderer Wenn Sie den Projektor auf einer Fläche, wie z. B. einen Fuß Schreibtisch, aufstellen, stellen Sie die Position des projizierten Bildes durch Herausziehen des Fußes ein. s "Einstellen der Bildposition" S.44 Anschlussstelle für ein Führen Sie ein handelsübliches Kabelschloss durch die Sicherheitskabel Öse und schließen Sie es ab.

  • Seite 16: Bedienfeld

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Bedienfeld • Zeigt den Keystone-Bildschirm, auf dem Sie die [w][v]-Tasten Keystone-Verzerrung in vertikaler und horizontaler Richtung korrigieren können. s "Manuelle Korrektur" S.41 • Wenn diese Tasten während der Anzeige des Konfigurationsmenüs oder des Hilfe-Bildschirms gedrückt werden, können sie zur Auswahl von Menüelementen und zur Einstellung von Werten verwendet werden.

  • Seite 17: Fernbedienung

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Fernbedienung [Menu]-Taste Zum Aufrufen und Schließen des Konfigurationsmenüs. s "Verwendung des Konfigurationsmenüs" S.81...
  • Seite 18 • Bei der Projektion einer Dia-Show wird durch Drücken Computer1- und dem Computer2-Anschluss hin- dieser Tasten das vorherige/nächste Bild angezeigt, das und herschalten. Bild gedreht usw. (nur EB-1880/EB-1870/EB-1850W) • Für EB-1860/EB-1840W s "Bedienungsmethoden bei einer Dia-Show" Wechselt zu den Bildern vom Computer-Anschluss.
  • Seite 19 S.59 Beim Projizieren von Bildern über eine Dia-Show können Sie durch Drücken dieser Tasten den vorherigen/ Mit jedem Drücken wird der Farbmodus gewechselt. [Color Mode]-Taste nächsten Bildschirm anzeigen. (nur EB-1880/EB-1870/ s "Einstellung der Projektionsqualität (Auswahl des EB-1850W) Farbmodus)" S.45 Vergrößert oder verkleinert das Bild ohne Änderung der...

  • Seite 20: Wechseln Der Fernbedienungsbatterien

    Teilebezeichnungen und Funktionen Wechseln der Fernbedienungsbatterien Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien erschöpft. Ist dies der Fall, ersetzen Sie die Batterien durch neue. Halten Sie für den Bedarfsfall zwei Ersatz-Alkali- oder Manganbatterien der Größe AA bereit.

  • Seite 21: Reichweite Der Fernbedienung

    Teilebezeichnungen und Funktionen Reichweite der Fernbedienung...

  • Seite 22: Vorbereitung Des Projektors

    Vorbereitung des Projektors In diesem Kapitel wird das Aufstellen des Projektors und der Verbindungsaufbau zu Projektionsquellen erläutert.

  • Seite 23: Aufstellung Des Projektors

    Aufstellung des Projektors Aufstellung Warnung • Für die Deckenmontage ist ein spezielles Verfahren erforderlich Der Projektor unterstützt die folgenden vier unterschiedlichen (Deckenhalterung). Eine Fehlmontage kann zum Herunterstürzen des Projektionsarten. Berücksichtigen Sie bei der Aufstellung des Projektors die Projektors und somit zu Schäden und Verletzungen führen. räumlichen Bedingungen.

  • Seite 24: Aufstellung

    Aufstellung des Projektors zeigen den kürzesten, ungefähren Abstand bei maximalem Zoom. Weitere Aufstellung Informationen zum Projektionsabstand finden Sie im folgenden Abschnitt. Installieren Sie den Projektor folgendermaßen: "Leinwandgröße und Projektionsabstand" S.126 • Stellen Sie den Projektor parallel zur Leinwand auf. Wenn der Projektor in einem Winkel zur Leinwand aufgestellt wird, Bei der Korrektur der Keystone-Verzerrung kann das projizierte Bild können Keystone-Verzerrungen im projizierten Bild auftreten.
  • Seite 25 Aufstellung des Projektors Leinwandgröße 4:3 EB-1880/EB-1870/EB-1860...

  • Seite 26: Anschließen Von Sonstiger Ausrüstung

    Audiosignale können über den Projektorlautsprecher ausgegeben werden, wenn der Audio-Ausgang am Computer mittels eines im Handel erhältlichen Audiokabels an den Audio- Eingang des Projektors angeschlossen wird. Schließen Sie das Kabel beim EB-1880/EB-1870/EB-1850W an den Audio1- oder den Audio2-Anschluss und beim EB-1860/EB-1840W an den Audio-L/R-Anschluss an.

  • Seite 27: Anschließen Von Bildquellen

    Anschließen von sonstiger Ausrüstung Sie können den Projektor mithilfe eines USB-Kabels an einen Computer anschließen, um Bilder von diesem zu projizieren. Diese Funktion heißt USB Display. s "Projektion mit USB Display" S.36 Anschließen von Bildquellen Um Bilder von DVD-Playern, VHS-Video usw. zu projizieren, schließen Sie den Projektor auf eine der folgenden Weisen an. Unter Verwendung eines handelsüblichen Video- oder S-Videokabels Schließen Sie den Video-Ausgang an der Bildquelle an den Projektoranschluss Video an.
  • Seite 28 Audiosignale können über den Projektorlautsprecher ausgegeben werden, wenn der Audio-Ausgang an der Bildquelle mittels eines im Handel erhältlichen Audiokabels an den Audio-Eingang des Projektors angeschlossen wird. Schließen Sie das Kabel beim EB-1880/EB-1870/EB-1850W an den Audio1- oder den Audio2-Anschluss und beim EB-1860/ EB-1840W an den Audio-L/R-Anschluss an.

  • Seite 29: Anschluss Von Usb-Geräten (Nur Eb-1880/Eb-1870/Eb-1850W)

    Sonderzubehör erhältliches Kabel für den Anschluss an den Projektor. • Wenn Sie ein handelsübliches Audiokabel (2RCA(L/R)/Stereo-Miniklinke) verwenden, achten Sie auf die Bezeichnung „No resistance“ (Kein Widerstand). Anschluss von USB-Geräten (nur EB-1880/EB-1870/EB-1850W) Sie können Geräte, wie USB-Speichermedien, eine optionale Dokumentenkamera und USB-kompatible Festplatten sowie Digitalkameras anschließen.

  • Seite 30: Anschließen Von Externen Geräten (Nur Eb-1880/Eb-1870/Eb-1850W)

    Nach beendeter Projektion, entfernen Sie die USB-Geräte vom Projektor. Bei Geräten wie Digitalkameras oder Festplatten sollten Sie zuvor die Stromversorgung ausschalten und das Gerät erst dann entfernen. Anschließen von externen Geräten (nur EB-1880/EB-1870/EB-1850W) Durch den Anschluss eines externen Monitors oder externer Lautsprecher können Bilder und Audiosignale ausgegeben werden.

  • Seite 31: Lan-Kabel Anschließen (Nur Eb-1880)

    Anschließen von sonstiger Ausrüstung • Wenn Sie den Standby-Modus auf Kommunikat. ein schalten, können Sie Bilder an einem externen Monitor ausgeben, selbst wenn sich der Projektor im Standby-Modus befindet. s Erweitert – Standby-Modus S.88 • Nur analoge RGB-Signale, die am Computer1-Anschluss anliegen, können an den externen Monitor ausgegeben werden. Signale, die an anderen Anschlüssen anliegen, oder Videokomponenten-Signale, können nicht ausgegeben werden.
  • Seite 32 Anschließen von sonstiger Ausrüstung Um Fehlfunktionen vorzubeugen, verwenden Sie ein abgeschirmtes LAN-Kabel der Kategorie 5.

  • Seite 33: Grundfunktionen

    Grundfunktionen In diesem Kapitel wird die Projektion und Bildeinstellung erläutert.

  • Seite 34: Wiedergabe Von Bildern

    Wiedergabe von Bildern Öffnen Sie den Einblendschieber. Von der Aufstellung bis zur Projektion Schalten Sie Ihren Computer ein. Dieser Abschnitt erläutert die Vorgehensweise beim Anschluss des Projektors an einen Computer über das Computerkabel und die Ändern Sie den Bildschirmausgang des Computers. anschließende Projektion von Bildern.

  • Seite 35: Automatische Erkennung Von Eingangssignalen Und Ändern Des Projizierten Bildes (Quellensuche)

    Wenn zwei oder mehr Bildquellen angeschlossen sind, drücken Sie Fernbedienung Bedienfeldes die [Source Search]-Taste, bis das Zielbild projiziert wird. Wenn Ihr Videogerät angeschlossen ist, starten Sie die Wiedergabe vor der Quellensuche. Der folgende Bildschirm wird angezeigt, während kein Bildsignal anliegt. Beispiel: EB-1880 EB-1880 EB-1870/EB-1850W...

  • Seite 36: Umschalten Auf Das Zielbild Mit Hilfe Der Fernbedienung

    Quellen eingegeben werden. Enterprise 32 Bit • Computer1- oder Computer-Anschluss Business 32 Bit • Computer2-Anschluss (nur EB-1880/EB-1870/EB-1850W) Home Premium 32 Bit Bei jedem Tastendruck wird zwischen den Bildern gewechselt, die von den Home Basic 32 Bit folgenden Quellen eingegeben werden.

  • Seite 37: Erstmaliges Anschließen

    Unter Windows 2000 oder Windows XP werden Sie möglicherweise mit einer Meldung zum Neustarten Ihres Computers aufgefordert. Wählen Sie Nein. Unter Windows 2000 Doppelklicken Sie auf Computer, EPSON PJ_UD und dann auf EMP_UDSE.EXE. Unter Windows XP Die Treiberinstallation startet automatisch.
  • Seite 38 Alle Programme – EPSON Projector – Es kann eine Zeitverzögerung geben, bevor die Projektion der auf Epson USB Display – Epson USB Display Vx.xx auf Ihrem dem Computer befindlichen Bilder startet. Ändern Sie nichts an den Computer.

  • Seite 39: Deinstallation

    Klicken Sie unter Programme auf Programm deinstallieren. klicken Sie auf das USB Display-Symbol im Dock. • Wenn das USB Display-Symbol nicht im Dock angezeigt Wählen Sie Epson USB Display, und klicken Sie dann auf wird, doppelklicken Sie auf USB Display aus dem Deinstallieren.

  • Seite 40: Anpassung Von Projizierten Bildern

    Keystone-Verzerrung können mittels einer der folgenden Methoden korrigiert werden. • Automatische Korrektur (Auto V-Keystone) Vertikale Keystone-Verzerrungen werden automatisch korrigiert. • Manuelle Korrektur (Schieber H-Keystone) (nur EB-1880/EB-1870/ EB-1850W) Korrigiert manuell horizontale Keystone-Verzerrungen mithilfe des Horizontal Keystone Adjuster. Bei der Korrektur der Keystone-Verzerrung kann das projizierte Bild verkleinert werden.

  • Seite 41: Manuelle Korrektur

    Bedienfeld, um den Keystone-Bildschirm anzuzeigen. zur Korrektur des projizierten Bildes verwenden. Korrekturwinkel: ca. 30˚ rechts und links / ca. 30˚ oben und unten Schieber H-Keystone (nur EB-1880/EB-1870/EB-1850W) Schieben Sie den Horizontal Keystone Adjuster zur horizontalen Keystone- Korrektur nach rechts oder links.
  • Seite 42 Anpassung von projizierten Bildern Quick Corner Hiermit können Sie jede der vier Ecken des projizierten Bildes getrennt von Hand anpassen. Drücken Sie während der Projektion die [Menu]-Taste. "Verwendung des Konfigurationsmenüs" S.81 Unter Verwendung der Unter Verwendung des Fernbedienung Bedienfeldes Drücken Sie die [ ]- oder [ ]-Taste, um die horizontale Verzerrung zu korrigieren.
  • Seite 43 Anpassung von projizierten Bildern Durch Verwendung der Tasten [ ], [ ], [ ] und [ ] auf der Fernbedienung, oder der Tasten [ ], [ ], [ ] und [ ] auf dem Bedienfeld können Sie die Position der Ecke korrigieren. Wenn Sie auf die [ ]-Taste drücken, wird der Bildschirm von Schritt 4 angezeigt.

  • Seite 44: Einstellen Der Bildgröße

    Anpassung von projizierten Bildern Keystone, wenn Sie Bilder vertikal und horizontal mithilfe der Einstellen der Bildposition Tasten [ ] oder [ ] auf dem Bedienfeld korrigieren möchten. Einstellung – Keystone – H/V-Keystone S.86 Drücken Sie den Hebel zur Fußjustage, um den einstellbaren vorderen Fuß auszufahren oder einzuziehen.

  • Seite 45: Fokuskorrektur

    Anpassung von projizierten Bildern • Drücken Sie die [Volume]-Taste auf dem Bedienfeld oder der Fernbedienung, um die Lautstärke einzustellen. ] Vermindert die Lautstärke. ] Erhöht die Lautstärke. Unter Verwendung der Unter Verwendung des Fernbedienung Bedienfeldes Drehen Sie den hinteren Fuß heraus. Drehen Sie den hinteren Fuß...

  • Seite 46: Adaptive Iris-Blende Einstellen

    Anpassung von projizierten Bildern Mit jeder Betätigung der [Color Mode]-Taste wird der Farbmodus auf dem Modus Anwendung Bildschirm angezeigt und der Farbmodus geändert. Dynamisch Ideal zur Verwendung in hellen Räumen. Es handelt sich hierbei um den hellsten Modus. Schattentöne Fernbedienung werden gut wiedergegeben.

  • Seite 47: Ändern Des Bildformats Des Projizierten Bilds

    Anpassung von projizierten Bildern Drücken Sie die [Menu]-Taste. Die Adaptive IRIS-Blende kann nur eingestellt werden, wenn "Verwendung des Konfigurationsmenüs" S.81 der Farbmodus auf Dynamisch oder Theater eingestellt ist. Unter Verwendung der Unter Verwendung des Fernbedienung Bedienfeldes Ändern des Bildformats des projizierten Bilds Sie können das Bildformat des projizierten Bildes so anpassen, dass es am besten der Art, des Seitenverhältnisses und der Auflösung des...

  • Seite 48: Ändern Des Bildformats

    Reihenfolge Normal oder Automatisch, 16:9, Voll, Zoom und Nativ gewechselt. Beispiel: 1080p-Signaleingang (Auflösung: 1920x1080, Bildformat: 16:9) 16:9 Projizieren von Bildern des HDMI-Anschlusses (für EB-1880/EB-1870) Mit jeder Betätigung der Aspect-Taste wird das Bildformat in der Reihenfolge Auto, 4:3 und 16:9 gewechselt. Beispiel: 1080p-Signaleingang (Auflösung: 1920x1080, Bildformat: 16:9)
  • Seite 49 Anpassung von projizierten Bildern EB-1850W/EB-1840W EB-1880/EB-1870/EB-1860 Bildformat Eingangssignal Bildformat Eingangssignal XGA 1024X768(4:3) WXGA 1280X800(16:10) XGA 1024X768(4:3) WXGA 1280X800(16:10) Normal Normal 16:9 16:9 Voll Zoom Wird das Bild nicht vollständig angezeigt, stellen Sie die Auflösung je nach Größe des Computerbildes im Konfigurationsmenü auf Breit oder Normal.

  • Seite 50: Nützliche Funktionen

    Nützliche Funktionen In diesem Kapitel werden nützliche Tipps für Präsentationen vorgestellt und die Sicherheit erläutert.

  • Seite 51: Projektionsfunktionen

    Projektionsfunktionen Dateityp (Da‐ Hinweise Projektion ohne Computer (Dia-Show) (nur teierweite‐ EB-1880/EB-1870/EB-1850W) rung) .png Wiedergabe von Bildern mit einer höheren Durch Anschluss eines USB-Speichermediums, wie z. B. eines USB-Sticks Auflösung als 1280x800 nicht möglich. oder einer USB-Festplatte, am Projektor können Sie die auf dem Medium gespeicherten Dateien ohne Verwendung eines Computers projizieren.

  • Seite 52: Bedienungsmethoden Bei Einer Dia-Show

    "Umschalten auf das Zielbild mit Hilfe der Fernbedienung" S.36 Schließen Sie das USB-Speichermedium oder die Digitalkamera an den Projektor an. "Anschluss von USB-Geräten (nur EB-1880/EB-1870/EB-1850W)" S.29 Die Dia-Show startet und es wird eine Liste mit Dateien auf dem Bildschirm angezeigt.

  • Seite 53: Projektion Des Ausgewählten Bildes

    Projektionsfunktionen Geben Sie die Bilder wieder, oder führen Sie die Dia-Show aus. Drücken Sie während der Projektion die [ ]- oder [ ]-Taste. Wenn nicht alle Dateien und Ordner im aktuellen Bildschirm angezeigt werden, drücken Sie die []]-Taste auf der Fernbedienung, oder positionieren Sie den Cursor am unteren Bildschirmrand auf Nächste Seite, und drücken Sie die [ Taste.

  • Seite 54: Aufeinanderfolgende Wiedergabe Aller Bilddateien In Einem Ordner (Dia-Show)

    Projektionsfunktionen Starten Sie Dia-Show. Um zur Dateiliste zurückzukehren, drücken Sie die [Esc]-Taste. Der Bildschirm mit der Dateiliste wird angezeigt. "Starten der Dia-Show" S.52 Aufeinanderfolgende Wiedergabe aller Bilddateien in einem Ordner (Dia-Show) Wählen Sie die zu projizierende Bilddatei mithilfe der Tasten [ Die Bilddateien in einem Ordner können nacheinander wiedergegeben ], [ ] und [ ] aus.

  • Seite 55: Bilddatei-Anzeigeeinstellungen Und Bedienungseinstellungen Für Die Dia-Show

    Projektionsfunktionen gesetzt wurde, wird die Dia-Show nach Beendigung von Neuem die [Esc]-Taste. Wählen Sie im angezeigten Untermenü Option, gestartet. und drücken Sie die [ ]-Taste. "Bilddatei-Anzeigeeinstellungen und Bedienungseinstellungen für die Dia-Show" S.55 Stellen Sie im angezeigten Bildschirm Option jeden einzelnen Punkt ein.

  • Seite 56: Zeitweises Ausblenden Von Bild Und Ton (A/V Mute)

    Projektionsfunktionen Mit jeder Betätigung der Taste [A/V Mute] bzw. bei jedem Öffnen/ Darüber hinaus können Sie die Bildschirmeffekte beim Effekt Schließen der Linsenabdeckung wird A/V Stummschalten ein- oder Übergang von einem Dia zum nächsten einstellen. ausgeschaltet. Wenn Sie alle Einstellungen vorgenommen haben, positionieren Fernbedienung Projektor Sie den Cursor mithilfe der Tasten [...

  • Seite 57: Einfrieren Des Bildes (Freeze)

    Projektionsfunktionen Einfrieren des Bildes (Freeze) Zeigerfunktion (Zeiger) Wenn für bewegte Bilder Freeze aktiviert ist, wird das eingefrorene Bild Mit dieser Funktion können Sie ein Zeiger-Symbol auf dem projizierten auch weiter projiziert, so dass Sie auch bewegte Bilder einzeln wie Bild bewegen, um die Aufmerksamkeit auf den Bereich zu lenken, über den Standbilder projizieren können.

  • Seite 58: Vergrößern Von Bildausschnitten (E-Zoom)

    Projektionsfunktionen Zeiger-Symbol bewegen ( Vergrößern von Bildausschnitten (E-Zoom) Fernbedienung Diese Funktion ist nützlich, wenn Sie ein Bild vergrößern möchten, um sich Details, wie z. B. Grafiken und Tabellen, genauer anzusehen. Durch gleichzeitiges Drücken von zwei der nebeneinander liegenden Tasten [ ], [ ], [ ] oder [ ] kann der Mauszeiger auch Starten Sie die Funktion E-Zoom.

  • Seite 59: Verwenden Der Fernbedienung Als Mauszeiger (Kabellose Maus)

    Projektionsfunktionen Bewegen Sie das Kreuz ( ) auf den zu vergrößernden Verwenden der Fernbedienung als Mauszeiger Bildausschnitt. (Kabellose Maus) Fernbedienung Der Zeiger der Computermaus kann über die Fernbedienung des Projektors gesteuert werden. Diese Funktion wird „Kabellose Maus“ genannt. Folgende Betriebssysteme sind mit der Funktion „Kabellose Maus“ kompatibel.
  • Seite 60 Projektionsfunktionen Sobald diese Einstellungen vorgenommen wurden, kann der Mauszeiger wie • Durch gleichzeitiges Drücken von zwei der nebeneinander liegenden folgt gesteuert werden: Tasten [ ], [ ], [ ] oder [ ] kann der Mauszeiger auch Bewegen des Mauszeigers diagonal bewegt werden. Tasten [ ][ ][ ]: •...

  • Seite 61: Speichern Eines Benutzerlogos

    Projektionsfunktionen Speichern eines Benutzerlogos Sie können das gerade projizierte Bild als Benutzerlogo speichern. Wurde ein Benutzerlogo gespeichert, kann die Logoeinstellung nicht auf die Werkseinstellung zurückgesetzt werden. Projizieren Sie das Bild, das Sie als Benutzerlogo speichern möchten und drücken Sie die [Menu]-Taste. "Verwendung des Konfigurationsmenüs"...

  • Seite 62: Benutzerbild Speichern

    Projektionsfunktionen Bewegen Sie den Rahmen, um den Bereich des Bildes Wenn "Sichern Sie das Bild als Benutzerlogo?" angezeigt wird, auszuwählen, den Sie als Benutzerlogo verwenden möchten. bestätigen Sie mit Ja. Sie können dieselben Vorgänge auch über das Bedienfeld des Das Bild wird gespeichert. Nachdem das Bild gespeichert wurde, Projektors steuern.
  • Seite 63 Projektionsfunktionen Wählen Sie unter Einstellung die Option Eigenes Bild. Wird die Option Eigenes Benutzerbild ausgewählt, während eine der Funktionen Keystone, E-Zoom, Seitenverhältnis oder Zoomanpassung ausgeführt wird, so wird diese Funktion vorübergehend abgebrochen. Wird "Möchten Sie das gerade projizierte Bild als eigenes Benutzerbild verwenden?"...

  • Seite 64: Sicherheitsfunktionen

    Sicherheitsfunktionen • Benutzerlogoschutz Der Projektor besitzt die folgenden erweiterten Sicherheitsfunktionen: Das Benutzerlogo, das vom Besitzer des Projektors eingestellt wurde, kann • Kennwortschutz ohne Autorisierung nicht geändert werden. Wenn die Option Sie können den Personenkreis, der den Projektor verwendet, Benutzerlogoschutz auf Ein gestellt ist, sind die folgenden Einstellungen einschränken.

  • Seite 65: Eingabe Des Kennworts

    Sicherheitsfunktionen Geben Sie mit den Zahlentasten eine vierstellige Zahl ein, während Sie • Wenn der Kennwortschutz bereits aktiviert ist, müssen Sie das die [Num]-Taste gedrückt halten. Die eingegebene Zahl wird als „* * * *“ Kennwort eingeben. angezeigt. Nach Eingabe der vierten Zahl erscheint der Wenn das Kennwort korrekt eingegeben wird, erscheint das Bestätigungsbildschirm.

  • Seite 66: Sperrfunktion Der Bedienungstasten (Tastensperre)

    Bedienfeldes • Falls Sie Ihr Kennwort vergessen haben, müssen Sie sich den auf dem Bildschirm angezeigten „Anforderungscode: xxxxx“ notieren und sich an die nächstgelegene Adresse wenden, die in der Kontaktliste für Epson-Projektoren aufgeführt ist. Kontaktliste für Epson-Projektoren • Wenn Sie den obenstehenden Vorgang mehrmals wiederholen und das Kennwort dreißig Mal in Folge falsch eingeben, wird die folgende Meldung...
  • Seite 67 Sicherheitsfunktionen Die Sperre der Projektortasten kann auf zwei Arten aufgehoben werden: • Wählen Sie Aus im Menü Tastensperre. s Einstellung – Tastensperre S.86 • Drücken Sie die [ ]-Taste auf dem Bedienfeld und halten sie diese für etwa 7 Sekunden gedrückt. Es wird eine Meldung angezeigt und die Sperre wird aufgehoben.

  • Seite 68: Sicherheitsschloss

    Sicherheitsfunktionen Sicherheitsschloss Der Projektor ist mit den folgenden Sicherheitsvorrichtungen zur Diebstahlsicherung ausgestattet. • Sicherheitssteckplatz Der Sicherheitsschlitz ist mit dem von Kensington hergestellten Microsaver Security System kompatibel. Weitere Informationen zum Microsaver Security System finden Sie auf der folgenden Website: http://www.kensington.com/ • Anschlussstelle für ein Sicherheitskabel Ein handelsübliches Kabelschloss kann durch die Anschlussstelle geführt werden, um den Projektor an einen Tisch oder eine Säule zu schließen.

  • Seite 69: Überwachung Und Steuerung

    Stromzufuhr und das Wechseln der Eingangsignale, vornehmen. Überprüfen des Betriebsstatus mehrerer an ein Netzwerk angeschlossener Über die Web-Steuerungsfunktionen können die Einstellungen des Epson-Projektoren über einen Computermonitor oder das Steuern von Konfigurationsmenü des Projektors geändert werden. Projektoren über einen Computer, ausgeführt werden.

  • Seite 70: Projektoreinstellung

    Überwachung und Steuerung Anzeigen der Bildschirm Web-Steuerung Wenn Sie den Standby-Modus auf Kommunikat. ein stellen, können Sie über den Webbrowser Einstellungen am Projektor vornehmen und Zeigen Sie den Bildschirm Web-Steuerung wie folgt an. diesen steuern, selbst wenn er sich im Standby-Modus befindet (bzw. Nehmen Sie am Computer und Projektor Netzwerkeinstellungen vor und ausgeschaltet ist).
  • Seite 71 Überwachung und Steuerung Bezeichnung Funktion [Freeze]-Taste Die Standbildfunktion wird aktiviert oder deaktiviert. s "Einfrieren des Bildes (Freeze)" S.57 Zum Ein- und Ausschalten des Tons oder des Bildes. [A/V Mute]-Taste s "Zeitweises Ausblenden von Bild und Ton (A/V Mute)" S.56 Das Web Remote-Fenster wird angezeigt. Blättert durch die Seiten in Dateien, z.

  • Seite 72: Verwenden Der Funktion Mail-Meldung Zur Problemmeldung (Nur Eb-1880)

    Warnmeldung am Projektor auftritt, wird die folgende E-Mail verschickt. • USB Display • Bilder des Geräts, das am USB(TypeA)-Anschluss Betreff: EPSON Projector angeschlossen ist Zeile 1: Projektorname des Geräts, an dem das Problem besteht. s "Umschalten auf das Zielbild mit Hilfe der Zeile 2: Die IP-Adresse des Projektors, an dem das Problem besteht.

  • Seite 73: Verwaltung Mit Snmp (Nur Eb-1880)

    • Es können bis zu zwei Ziel-IP-Adressen gespeichert werden. S-Video SOURCE 42 USB Display SOURCE 51 USB (nur EB-1880/EB-1870/EB-1850W) SOURCE 52 ESC/VP21 Befehle LAN (nur EB-1880) SOURCE 53 Mithilfe von ESC/VP21 kann der Projektor über ein externes Gerät Einblenden Ein/Aus MUTE ON gesteuert werden.

  • Seite 74: Kabelanordnung

    Überwachung und Steuerung • Datenlänge: 8 Bit Kabelanordnung • Parität: Keine • Stop-Bit: 1 Bit Serielle Verbindung • Ablaufsteuerung: Keine • Steckertyp: Sub-D 9-polig (Stecker) • Name des Projektor-Eingangsanschlusses: RS-232C <Am Projektor> <Am Computer> Informationen über PJLink (nur EB-1880) PJLink Class1 wurde durch die JBMIA (Japan Business Machine and Information System Industries Association) als Standardprotokoll zur Steuerung von netzwerkkompatiblen Projektoren entwickelt und ist Teil Ihrer Anstrengungen zur Standardisierung der Steuerungsprotokolle von...

  • Seite 75: Informationen Zu Crestron Roomview ® (Nur Eb-1880)

    • Angezeigte Modellbezeichnung für „Product name information query“ (Anfrage Information Produktbezeichnung). Diese Anleitung erläutert das Ausführen von Bedienvorgängen auf Ihrem EB-1880/C720XN/PowerLite 1880 Computer über einen Webbrowser. EB-1870/C715X/C713X/PowerLite 1870 EB-1860/C710X/VS410 • Es können nur Single-Byte alphanumerische Zeichen und Symbole EB-1850W/C705W/PowerLite 1850W eingegeben werden.

  • Seite 76: Bedienen Eine Projektors Über Ihren Computer

    Überwachung und Steuerung Verwenden des Betriebsfensters Bedienen eine Projektors über Ihren Computer Aufrufen des Betriebsfensters Überprüfen Sie vor dem Vornehmen eines Bedienschritts die folgenden Punkte: • Stellen Sie sicher, dass der Computer und Projektor an das Netzwerk angeschlossen sind. • Stellen Sie im Netzwerk-Menü die Option RoomView auf Ein. Netzwerk –...
  • Seite 77 Überwachung und Steuerung Beim Klicken auf diese Schaltflächen können die folgenden Bedienvorgänge Taste Funktion ausgeführt werden: Um Schaltflächen anzuzeigen, die nicht in der Liste „Source Menu Zum Aufrufen und Schließen des List“ aufgeführt sind, klicken Sie auf (c) oder (d), um nach links oder nach rechts Konfigurationsmenüs.
  • Seite 78 Überwachung und Steuerung Verwenden des Fensters „Tools“ Punkt Funktion Location Geben Sie einen Namen für den Installationsort des Das folgende Fenster wird angezeigt, wenn Sie auf das Register Tools im aktuell an das Netzwerk angeschlossenen Projektors an. Betriebsfenster klicken. Dieses Fenster kann verwendet werden, um (Der Name darf aus max.
  • Seite 79 Überwachung und Steuerung Punkt Funktion Confirm Geben Sie hier dasselbe Kennwort wie unter New Password ein. Unterscheiden sich die Kennwörter, wird eine Fehlermeldung ausgegeben. Send Klicken Sie auf diese Schaltfläche, um die unter Admin Password vorgenommenen Änderungen zu bestätigen. User Password Aktivieren Sie das Kontrollkästchen Enabled, damit das Betriebsfenster des Computers nur nach Eingabe eines Kennworts geöffnet werden kann.

  • Seite 80: Konfigurationsmenü

    Konfigurationsmenü In diesem Kapitel wird das Konfigurationsmenü mit seinen Funktionen erläutert.

  • Seite 81: Verwendung Des Konfigurationsmenüs

    Verwendung des Konfigurationsmenüs In diesem Abschnitt wird die Verwendung des Konfigurationsmenüs Wählen Sie einen Untermenüpunkt aus. erläutert. Obwohl die folgenden Schritte am Beispiel der Fernbedienung erklärt werden, können Sie dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Hinweise zu den verfügbaren Tasten und ihren Funktionen finden Sie in den Anleitungen im Menü.

  • Seite 82: Liste Der Funktionen

    Liste der Funktionen Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte Tabelle zum Konfigurationsmenü zeichnung nung Die einstellbaren Menüpunkte sind vom jeweils verwendeten Modell sowie Video-Signal Autom., NTSC, NTSC4.43, PAL, M-PAL, N-PAL, PAL60 und dem Bildsignal und von der Projektionsquelle abhängig. SECAM Hauptmenübe‐ Untermenübezeich‐...

  • Seite 83: Netzwerk-Menü

    Liste der Funktionen Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte zeichnung nung zeichnung nung S.91 Betrieb Direkt Einschalten, Sleep-Modus, PJLink-Passwort Sleep-Modus-Zeit, Kennwrt zu Web-Strg. Objektivdeckel-Timer, Projektor-Kennwort Ein und Aus Höhenlagen-Modus und Audio- Eingang Wired-LAN-Menü IP-Einstellungen DHCP, IP-Adresse, Subnet-Maske und Gateway-Adresse Standby-Modus Kommunikat.

  • Seite 84: Menü Signal

    Liste der Funktionen "Automatische Erkennung von Eingangssignalen und Ändern des Untermenü Funktion projizierten Bildes (Quellensuche)" S.35 Abs. Farbtemp. (Diese Einstellung ist nicht möglich, wenn der Farbmodus auf sRGB eingestellt ist.) Hier können Sie den Gesamtfarbton des Bildes einstellen. Sie können Farbtöne in 10 Stufen von 5.000 K bis 10.000 K einstellen. Bei einer hohen Einstellung erscheinen die Bilder bläulich, bei einer niedrigen Einstellung werden sie rötlich wiedergegeben.
  • Seite 85 (nur Player verbunden ist, stellt sich der Videobereich des Projektors Normal für die Formate 4:3 oder 5:4 ein. auf die Einstellung am DVD-Player ein. EB-1880/ EB-1870/ (Nur verfügbar, wenn ein analoges RGB-Computersignal Tracking EB-1850W) eingegeben wird.) Einstellung der Computerbilder beim Auftreten von vertikalen...

  • Seite 86: Menü Einstellung

    Wenn die Quelle HDMI ist, steht die Option Sie können auch Schieber H-Keystone (nur EB-1880/ Automatisch zur Verfügung (nur EB-1880/EB-1870/ EB-1870/EB-1850W) und Auto V-Keystone auf Ein oder EB-1850W). Wird Autom. ausgewählt, wird je nach Aus einstellen. Eingangssignal zwischen Aus oder 8% umgeschaltet.
  • Seite 87 Liste der Funktionen Untermenü Funktion Untermenü Funktion Zeigerform Sie können hier die Zeigerform wählen. Eigenes Bild Anzeige eigenes Bild: Zeigt ein Muster an. Auswahl eigenes Bild: Sie können zwischen den Zeiger 1: Benutzermustern 1-4 auswählen. Die Muster 1-4 zeigen Projektionslinien wie gleichmäßige Linien oder ein Gitter an. Zeiger 2: Zeiger 3: Eigenes Bild 1:...

  • Seite 88: Menü Erweitert

    Liste der Funktionen Untermenü Funktion Menü Erweitert Benutzerlogo Sie können das Benutzerlogo ändern, das während der Hintergrundanzeige, dem A/V Stummschalten usw. als Hintergrundbild erscheint. s "Speichern eines Benutzerlogos" S.61 Projektion Wählen Sie je nach Projektoraufstellung eine der folgenden Projektionsarten. Front, Front/Decke, Rück und Rück/Decke Indem Sie die [A/V Mute]-Taste auf der Fernbedienung etwa fünf Sekunden lang gedrückt halten.

  • Seite 89: Menü Netzwerk (Nur Eb-1880)

    Bedienschritte selbst dann vornehmen, wenn der Projektor sich im Standby-Modus befindet: • Überwachen und Steuern des Projektors über ein Netzwerk (nur EB-1880) s "Überwachung und Steuerung" S.69 • Analoge RGB-Signalausgabe vom Computer1-Anschluss an einen externen Monitor (nur EB-1880/EB-1870/ EB-1850W)

  • Seite 90: Hinweise Zur Bedienung Des Menüs Netzwerk

    Liste der Funktionen "Kennwortschutz einstellen" S.64 Wenn Sie einen Webbrowser auf einem Computer verwenden, der über ein Netzwerk mit dem Projektor verbunden ist, können Sie Einstellungen für die Funktionen des Projektors vornehmen und diesen steuern. Diese Funktion heißt Web-Steuerung. Einstellungen für die Web-Steuerung, wie z.

  • Seite 91: Bedienoperationen Der Soft-Tastatur

    Liste der Funktionen Bedienoperationen der Soft-Tastatur Menü Grund Das Netzwerk-Menü enthält Punkte, bei denen während der Einrichtung Buchstaben und Zahlen eingegeben werden müssen. Wenn dies der Fall ist, wird die folgende Software-Tastatur angezeigt. Durch Verwendung der Tasten [ ], [ ], [ ] und [ ] auf der Fernbedienung oder der Tasten ], [ ], [...

  • Seite 92: Wired Lan-Menü

    Liste der Funktionen Wired LAN-Menü Untermenü Funktion Projektor-Kenn‐ Bei der Einstellung Ein müssen Sie das Kennwort eingeben, wort wenn Sie den Projektor mit einem Computer über ein Netzwerk verbinden möchten. So lässt sich verhindern, dass eine Präsentationen durch die Verbindung von anderen Computern unterbrochen wird.

  • Seite 93: Menü Mail

    Liste der Funktionen "Verwenden der Funktion Mail-Meldung zur Problemmeldung (nur Untermenü Funktion EB-1880)" S.72 IP-Einstellungen Sie können Einstellungen für die folgenden Adressen vornehmen. DHCP : Stellen Sie diese Option auf Ein, um mithilfe von DHCP die Netzwerkeinstellungen vorzunehmen. Wenn hier Ein eingestellt ist, können keine weiteren Adressen festgelegt werden.

  • Seite 94: Menü Sonstige

    Liste der Funktionen Menü Sonstige Untermenü Funktion Adresse 1 ein‐ Sie können die E-Mail Adresse eingeben, die im Störungsfall stellen/ Adresse benachrichtigt werden soll. Sie können bis zu drei Adressen 2 einstellen/Ad‐ eingeben. Für die E-Mail-Adressen können Sie bis zu 32 Single Byte Zeichen eingeben.

  • Seite 95: Menü Reset

    Liste der Funktionen Menü Reset Untermenü Funktion RoomView Stellen Sie diese Funktion nur auf Ein, wenn der Projektor über Setzt alle Netzwerkeinstellungen zurück. ® ein Netzwerk mithilfe von Crestron RoomView überwacht oder gesteuert wird. Stellen Sie diese Funktion anderenfalls auf Aus.
  • Seite 96 Liste der Funktionen "Automatische Erkennung von Eingangssignalen und Ändern des Untermenü Funktion projizierten Bildes (Quellensuche)" S.35 Status Informiert über am Projektor aufgetretene Fehler. Diese Informationen werden möglicherweise benötigt, wenn der Wartungsdienst in Anspruch genommen wird. Zeigt die Seriennummer des Projektors an. Seriennummer Event ID Zeigt das Anwendungsfehlerprotokoll an.

  • Seite 97: Menü Reset

    Liste der Funktionen Menü Reset Untermenü Funktion Reset total Sie können alle Elemente des Konfigurationsmenüs auf ihre Voreinstellungen zurücksetzen. Die folgenden Punkte werden nicht auf ihre Voreinstellungen zurückgesetzt: Eingangssignal, Benutzerlogo, alle Punkte in den Netzwerk-Menüs (nur EB-1880), Lampenstunden, Sprache, Kennwort und USER-Taste. Löscht die gesamte Lampenstundenbetriebszeit.
  • Seite 98 Fehlersuche In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.

  • Seite 99: Verwendung Der Hilfe

    Verwendung der Hilfe Tritt am Projektor ein Problem auf, können Sie durch Drücken der Help- Taste den Hilfe-Bildschirm aufrufen, der Sie bei der Problembeseitigung unterstützt. Die Antworten auf die Fragen helfen Ihnen bei der Problemlösung. Drücken Sie die [Help]-Taste. Der Hilfe-Bildschirm wird angezeigt. Unter Verwendung der Unter Verwendung des Fernbedienung...
  • Seite 100 Verwendung der Hilfe Ist das Problem über die Hilfe-Funktion nicht zu beheben, lesen Sie bitte den folgenden Abschnitt. s "Problemlösung" S.101...

  • Seite 101: Problemlösung

    Problemlösung Tritt am Projektor ein Problem auf, überprüfen Sie zunächst die Kontrollanzeigen des Projektors anhand des folgenden Abschnitts: „Ablesen der Kontrollanzeigen“. Wenn das Problem durch die Kontrollanzeigen nicht deutlich genug erkennbar ist, lesen Sie bitten den folgenden Abschnitt. "Wenn die Kontrollanzeigen nicht weiterhelfen" S.104 Ablesen der Anzeigen Der Projektor ist mit den folgenden drei Anzeigen ausgestattet, um seinen Betriebszustand anzuzeigen.
  • Seite 102 Kann der Fehler dadurch nicht behoben werden, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.
  • Seite 103 • Ist der Status einer Anzeige in dieser Tabelle nicht aufgeführt, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

  • Seite 104: Wenn Die Kontrollanzeigen Nicht Weiterhelfen

    Problemlösung • Die Fernbedienung funktioniert nicht S.112 Wenn die Kontrollanzeigen nicht weiterhelfen • Ich möchte die Sprache für Meldungen und Menüs ändern S.112 Taucht eines der folgenden Probleme auf, ohne dass die Kontrollanzeigen • Es werden keine E-Mails empfangen, auch wenn ein Problem am S.113 auf eine Lösung hinweisen, schlagen Sie auf der für das jeweilige Problem Projektor auftritt (nur EB-1880)

  • Seite 105: Probleme Mit Bildern

    Problemlösung Probleme mit Bildern Kein Bild Überprüfen Abhilfe Haben Sie die Taste [t] gedrückt? Drücken Sie die Taste [t], um das Gerät einzuschalten. Sind die Kontrollanzeigen aus? Das Netzkabel ist nicht korrekt angeschlossen oder die Stromversorgung ist gestört. Schließen Sie das Netzkabel des Projektors richtig an. s "Von der Aufstellung bis zur Projektion"...

  • Seite 106: Bewegte Bilder Werden Nicht Angezeigt (Nur Der Teil Des Bewegten Bilds Wird Schwarz)

    Problemlösung Bewegte Bilder werden nicht angezeigt (nur der Teil des bewegten Bilds wird schwarz) Überprüfen Abhilfe Wird das Bildsignal des Computers auf dem LCD-Bildschirm und Schalten Sie das Bildsignal des Computers auf externen Ausgang um. Lesen Sie das Handbuch Ihres Computers oder dem Monitor ausgegeben? wenden Sie sich an den Computerhersteller.

  • Seite 107: Verschwommene, Unscharfe Oder Verzerrte Bilder

    Problemlösung Überprüfen Abhilfe Ist der richtige Anschluss ausgewählt? Drücken Sie zum Umschalten des Bildes die Taste [Source Search]-Taste auf der Fernbedienung oder auf dem Bedienfeld. s "Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)" S.35 Ist der Computer / die Videoquelle eingeschaltet? Schalten Sie das Gerät ein.

  • Seite 108: Bildstörungen Oder Verzerrung Der Bilder

    S.84 Ist die Option Übertragung überlagerter Fenster ausgewählt? Klicken Sie auf Alle Programme – EPSON-Projektor – Epson USB Display – Einstellungen für Epson USB Display Ver.x.xx, und deaktivieren Sie dann das Kontrollkästchen Übertragung überlagerter Fenster. (Nur beim Projizieren des USB Displays) Das Bild ist abgeschnitten (groß) oder zu klein dargestellt oder das Bildformat stimmt nicht...

  • Seite 109: Die Bildfarben Sind Nicht Richtig

    Problemlösung Überprüfen Abhilfe Wird das Bild mit E-Zoom noch vergrößert? Drücken Sie auf der Fernbedienung die [Esc]-Taste, um die E-Zoom-Funktion aufzuheben. s "Vergrößern von Bildausschnitten (E-Zoom)" S.58 Ist die Bildposition richtig eingestellt? (Dies gilt nur beim Projizieren von analogen RGB-Signalen, die am Anschluss Computer anliegen.) Drücken Sie die [Auto]-Taste auf der Fernbedienung oder die [ ]-Taste auf dem Bedienfeld des Projektors, um die Position anzupassen.

  • Seite 110: Bilder Zu Dunkel

    Problemlösung Überprüfen Abhilfe Ist die Farbjustage richtig eingestellt? Stellen Sie die Farbjustage im Konfigurationsmenü ein. s Bild – Farbjustage S.83 Wurden die Einstellungen für Farbsättigung und Farbton richtig Stellen Sie die Farbsättigung und den Farbton im Konfigurationsmenü ein. vorgenommen? s Bild – Farbsättigung, Farbton S.83 (Nur bei der Projektion von Bildern aus einer Videoquelle) Bilder zu dunkel...

  • Seite 111: Andere Probleme

    Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren. Kontaktliste für Epson-Projektoren Steht die Tastensperre auf Vollsperre? Drücken Sie die [t]-Taste der Fernbedienung.

  • Seite 112: Die Fernbedienung Funktioniert Nicht

    Abhilfe Ist die Option Ton vom Projektor ausgegeben. ausgewählt? Klicken Sie auf Alle Programme – EPSON-Projektor – Epson USB Display – Einstellungen für Epson USB Display Ver.x.xx und wählen Sie dann Ton vom Projektor ausgegeben. (Nur beim Projizieren des USB Displays) Die Fernbedienung funktioniert nicht Überprüfen...

  • Seite 113: Es Werden Keine E-Mails Empfangen, Auch Wenn Ein Problem Am Projektor Auftritt (Nur Eb-1880)

    Wenn der Projektor sich plötzlich ausgeschaltet hat, kann keine E-Mail-Benachrichtigung gesendet werden. unterbrochen wurde? Besteht die Störung fort, wenden Sie sich an Ihren Händler oder den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Wird der Projektor mit Strom versorgt? Überprüfen Sie die Stromzufuhr.

  • Seite 114: Information Zur Event Id (Nur Eb-1880)

    Überprüfen Sie die Zahlen und wenden Sie dann die folgenden Gegenmaßnahmen an. Lässt sich das Problem nicht lösen, kontaktieren Sie Ihren Netzwerkadministrator, oder wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.

  • Seite 115: Wartung

    Wartung In diesem Kapitel finden Sie Informationen zur Wartung, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten.

  • Seite 116: Reinigung

    Reinigung Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt Achtung werden. Wischen Sie das Objektiv nicht mit groben Materialien ab und setzen Sie es keinen Stößen aus, da es leicht beschädigt werden kann. Achtung Schalten Sie den Projektor vor der Reinigung aus. Reinigen des Luftfilters Reinigung der Projektoroberfläche Reinigen Sie Luftfilter und Ansaugöffnung, wenn folgende Meldung...
  • Seite 117 Reinigung • Wenn auch nach der Reinigung noch die Meldung zur Reinigungsaufforderung angezeigt wird, muss der Luftfilter ausgetauscht werden. Ersetzen Sie den Luftfilter durch einen neuen. s "Austausch des Luftfilters" S.122 • Es wird empfohlen, diese Teile mindestens einmal alle 3 Monate zu reinigen.

  • Seite 118: Wechseln Der Verbrauchsmaterialien

    Die Lampe muss ausgetauscht werden, wenn: • Die folgende Meldung wird angezeigt: "Die Lampe sollte ausgewechselt werden. Bitte wenden Sie sich an Ihren Epson-Projektorhändler oder bestellen Sie auf www.epson.com." • Die Bildwiedergabe wird dunkler oder schlechter. Die Meldung wird 30 Sekunden lang angezeigt.

  • Seite 119: Vorgehen Beim Lampenwechsel

    Wechseln der Verbrauchsmaterialien Achtung Achtung • Die Meldung zum Lampenwechsel erscheint nach Ablauf der folgenden Warten Sie, bis sich die Lampe ausreichend abgekühlt hat, bevor Sie die Zeiten, um eine gleich bleibende Helligkeit und Bildqualität zu gewährleisten. Lampenabdeckung abnehmen. Ist die Lampe noch heiß, können Sie sich Sie Wenn die Leistungsaufnahme auf Normal eingestellt ist: ca.
  • Seite 120 Nehmen Sie die alte Lampe heraus, indem Sie am Griff ziehen. Wenn die Lampe beschädigt ist: Ersetzen Sie die Lampe durch eine neue oder wenden Sie sich an Ihren Händler. Kontaktliste für Epson-Projektoren ② ① Lösen Sie die beiden Befestigungsschrauben der Lampe.

  • Seite 121: Zurücksetzen Der Lampenstunden

    Wechseln der Verbrauchsmaterialien ① ② Achtung • Setzen Sie die Lampe richtig ein. Als Sicherheitsmaßnahme wird das Gerät automatisch ausgeschaltet, wenn die Lampenabdeckung abgenommen wird. Sind Lampe oder Lampenabdeckung nicht richtig installiert, kann das Gerät nicht eingeschaltet werden. • In diesem Produkt befindet sich eine Lampe, die Quecksilber (Hg) enthält. Beachten Sie die gültigen örtlichen Richtlinien zu Entsorgung und Recycling.

  • Seite 122: Austausch Des Luftfilters

    Wechseln der Verbrauchsmaterialien Austausch des Luftfilters Austauschperiode des Luftfilters Wenn die Meldung häufig erscheint, obwohl der Luftfilter gereinigt wurde, wechseln Sie ihn aus. Vorgehen beim Wechseln des Luftfilters Der Luftfilter kann auch ausgetauscht werden, wenn der Projektor an der Decke befestigt ist. Einsetzen des neuen Luftfilters.

  • Seite 123: Anhang

    Anhang...

  • Seite 124: Sonderzubehör Und Verbrauchsmaterialien

    Mobile Leinwand 80" ELPSC24 erforderlich. Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Tragbare Leinwand 90" ELPSC25 Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Mobile Leinwand zum Aufrollen. (Bildformat 16:10) Kontaktliste für Epson-Projektoren Mobile Leinwand 53"...
  • Seite 125 Sonderzubehör und Verbrauchsmaterialien Luftfilter ELPAF35 Zur Verwendung für den Austausch eines verbrauchten Luftfilters.

  • Seite 126: Leinwandgröße Und Projektionsabstand

    Leinwandgröße und Projektionsabstand Projektionsabstand (EB-1880/EB-1870/EB-1860) Leinwandgröße 4:3 Kleinster Abstand (Fern) bis größter Abstand (Nah) 50" 100x76 140 - 229 60" 120x91 169 - 275 80" 160x120 226 - 368 100" 200x150 283 - 460 150" 300x230 426 - 692 200"...

  • Seite 127: Projektionsabstand (Eb-1850W/Eb-1840W)

    Leinwandgröße und Projektionsabstand Projektionsabstand (EB-1850W/EB-1840W) Leinwandgröße 4:3 Kleinster Abstand (Fern) bis größter Abstand (Nah) 50" 100x76 169 - 275 60" 120x91 203 - 331 80" 160x120 271 - 442 100" 200x150 340 - 553 120" 244x183 408 - 664 150" 300x230 511 - 831 200"...
  • Seite 128 Leinwandgröße und Projektionsabstand Einheit: cm Leinwandgröße 16:10 Kleinster Abstand (Fern) bis größter Abstand (Nah) 30" 64x40 88 - 144 40" 86x54 118 - 193 50" 110x67 149 - 243 60" 130x81 179 - 292 80" 170x110 239 - 390 100" 220x130 300 - 488 150"...

  • Seite 129: Unterstützte Bildschirmformate

    Unterstützte Bildschirmformate Komponente Video Unterstützte Bildschirmauflösungen Signal Wiederholrate (Hz) Auflösung (Pixel) Computersignale (analog RGB) SDTV (480i) 720x480 SDTV (576i) 720x576 Signal Wiederholrate (Hz) Auflösung (Pixel) SDTV (480p) 720x480 60/72/75/85 640x480 SDTV (576p) 720x576 SVGA 56/60/72/75/85 800x600 HDTV (720p) 50/60 1280x720 60/70/75/85 1024x768 HDTV (1080i)
  • Seite 130 Unterstützte Bildschirmformate Signal Wiederholrate (Hz) Auflösung (Pixel) SDTV (480i/480p) 720x480 SDTV (576i/576p) 720x576 HDTV (720p) 50/60 1280x720 HDTV (1080i) 50/60 1920x1080 HDTV (1080p) 24/30/50/60 1920x1080...

  • Seite 131: Technische Daten

    Technische Daten Allgemeine Technische Daten zum Projektor EB-1880 EB-1870 EB-1860 EB-1850W EB-1840W Produktbezeichnung Abmessungen 345 (B) x 93 (H) x 263,9 (T) mm 0,63" Breite 0,59 Zoll Größe des LCD-Bedienfeldes Anzeigeart Polysilizium TFT Aktivmatrix 786.432 Pixel 1.024.000 Pixel Auflösung XGA (1024 (B) x 768 (H) Punkte) x 3...
  • Seite 132 *1*2 USB-Buchse (Typ A) USB(TypeA)-Anschluss USB-Buchse (Typ B) USB(TypeB)-Anschluss RJ-45 LAN-Anschluss RS-232C-Anschluss Sub-D 9-polig (Stecker) *1 nur EB-1880/EB-1870/EB-1850W *2 Unterstützt USB 2.0. Es kann jedoch nicht garantiert werden, dass alle Geräte mit USB-Unterstützung an den USB-Buchsen funktionieren. *3 nur EB-1880...
  • Seite 133 Technische Daten Neigungswinkel Verwenden Sie den Projektor nicht mit einem Neigungswinkel über 30˚. Er könnte beschädigt werden oder einen Unfall verursachen.

  • Seite 134: Ansicht

    Ansicht Objektivmitte Abstand von der Objektivmitte zu den Befestigungspunkten für die Deckenhalterung Einheit: mm...

  • Seite 135: Glossar

    AMX Device Discovery ist eine von AMX entwickelte Technologie, die den Einsatz von AMX-Steuersystemen zur einfachen Bedienung der AMX Device Discovery Zielgeräte erleichtert. Epson hat diese Protokolltechnologie eingeführt und stellt eine Einstellung für die Aktivierung der Protokollfunktion (EIN) zur Verfügung. Weitere Informationen dazu finden Sie auf der AMX-Website. http://www.amx.com/ Das Verhältnis zwischen der Breite eines Bildes und seiner Höhe.
  • Seite 136 Glossar Eine Abkürzung für Simple Network Management Protocol, ein Protokoll zur Überwachung und Steuerung von Routern und Computern, die über SNMP ein TCP/IP-Netzwerk verbunden sind. Eine internationale Norm für Farbstufen, die es ermöglicht, dass die von Videogeräten wiedergegebenen Farben genauso einfach von Computer- sRGB Betriebssystemen oder dem Internet gehandhabt werden können.

  • Seite 137: Allgemeine Hinweise

    Microsoft Windows 2000 Betriebssystem nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der ® ® Microsoft Windows XP Betriebssystem entsprechenden Eigentümer. Epson verzichtet auf jedwede Rechte an diesen Marken. ® ® Microsoft Windows Vista Betriebssystem ® ® Microsoft Windows 7 Betriebssystem ©SEIKO EPSON CORPORATION 2011.
  • Seite 138 Index Foto ..............46 Front ............23, 88 A/V-Stummschaltung ......... 56 Decke ............. 88 Absolute Farbtemperatur ......84 Deckenprojektion ........23 Adaptive IRIS-Blende ......46, 84 Dia-Show ..........52, 54 Gateway-Adresse ......... 93 Anzeigeeinstellungen ........55 Direktes Einschalten ........89 Grund-Menü...
  • Seite 139 Index Portnummer ..........93 Sleep-Modus ..........89 Position ............85 SMTP-Server ..........93 Lagerungstemperatur ........ 132 Power-Anzeige ........... 101 SNMP ............73 Lampenabdeckung ........13 Präsentation ........... 46, 51 Soft-Tastatur ..........91 Lampenanzeige .......... 101 Problemlösung ........... 101 Sonderzubehör ........... 124 Lampenaustauschperiode ......
  • Seite 140 Index Videoanschluss ..........13 Video-Signal ........... 86, 96 Vollverriegelung .......... 66 Volume-Taste ..........16 Vorgehen beim Lampenwechsel ..... 119 Vorgehen beim Wechseln des Luftfilters ................ 122 Webbrowser ..........69 Web-Steuerung ..........70 Wechseln der Batterien ....... 20 Weißtafel ............46 Wiederholrate ..........

Diese Anleitung auch für:

Eb-1880Eb-1850wEb-1860Eb-1840w

Inhaltsverzeichnis
