Kurzanleitung

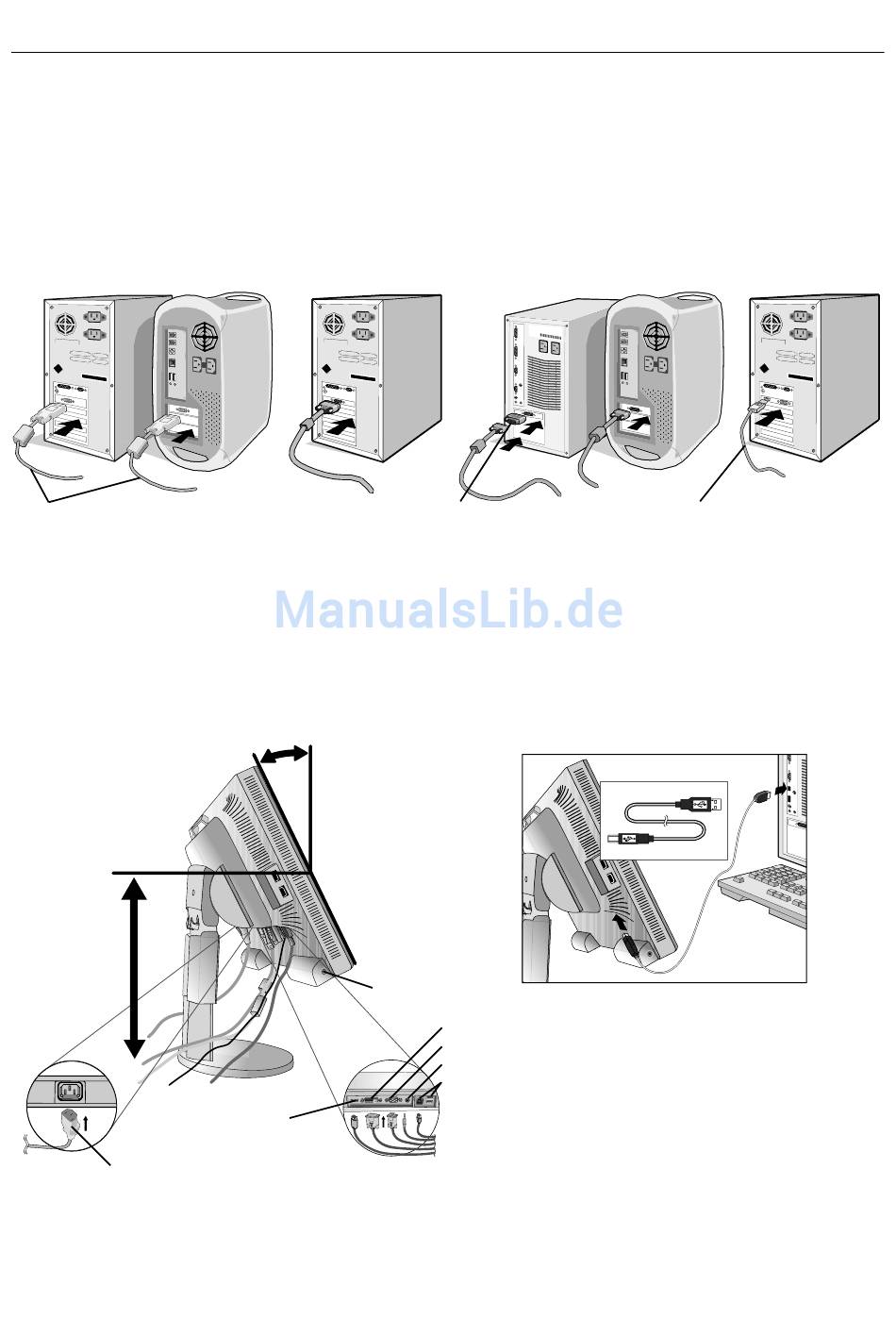

Gehen Sie wie folgt vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:
1. Schalten Sie Ihren Computer aus.
2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Signalkabel mit dem Anschluss der Grafikkarte in
Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest.
Für PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des entsprechenden Signalkabels mit
dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). Ziehen Sie die Schrauben fest.
Für Mac: Schließen Sie den Macintosh-Kabeladapter an den Computer an, und verbinden Sie dann das Mini-D-SUB-
Kabel (15 Stifte) mit dem Macintosh-Kabeladapter (Abbildung B.1). Ziehen Sie die Schrauben fest.
Für PC mit DisplayPort-Ausgang: Verbinden Sie das DisplayPort-Kabel mit dem Anschluss der Grafikkarte in Ihrem
System (Abbildung B.2).
DVI-Signalkabel
Abbildung A.1
HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 30 Grad und heben Sie ihn in
die höchste Position (Abbildung C.1).
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Stecken Sie den Kopfhörer (nicht
mitgeliefert) in die entsprechende Buchse auf der linken Seite des Monitors (Abbildung C.1). Verbinden Sie den
Anschluss des Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des
Typs A mit dem Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden
können, müssen Sie es in einen der Downstream-Ports an der Seite des Monitors einstecken.
Höchste
Fußposition
Netzkabel
Abbildung C.1
HINWEIS: 1. Verwenden Sie ein DisplayPort-Kabel mit einem DisplayPort-Logo.
2. Der DisplayPort-Anschluss versorgt die angeschlossene Komponente nicht mit Strom.
3. Halten Sie beim Abziehen des DisplayPort-Kabels die obere Entriegelungstaste gedrückt,
um die Verriegelung zu lösen.
Abbildung A.2
30° Neigung
Kopfhörer
DisplayPort
Macintosh-
Abbildung B.1
Kabeladapter
(nicht mitgeliefert)
DVI
D-Sub
Audioeingang
USB
Deutsch-6
DisplayPort-
Abbildung B.2
Kabel
(nicht mitgeliefert)
Typ A
Typ A
Typ B
Typ B
Abbildung C.1a
