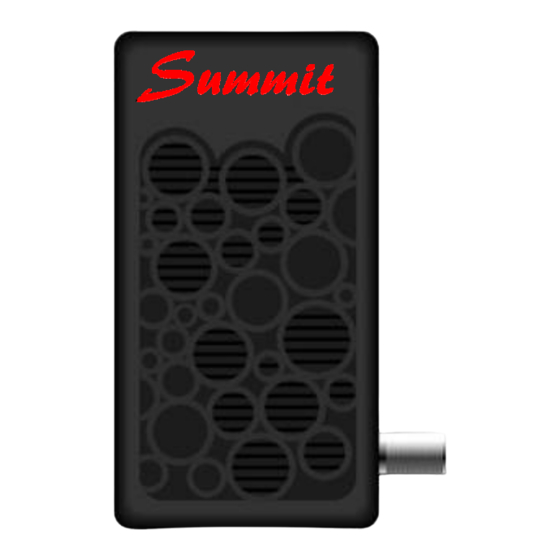

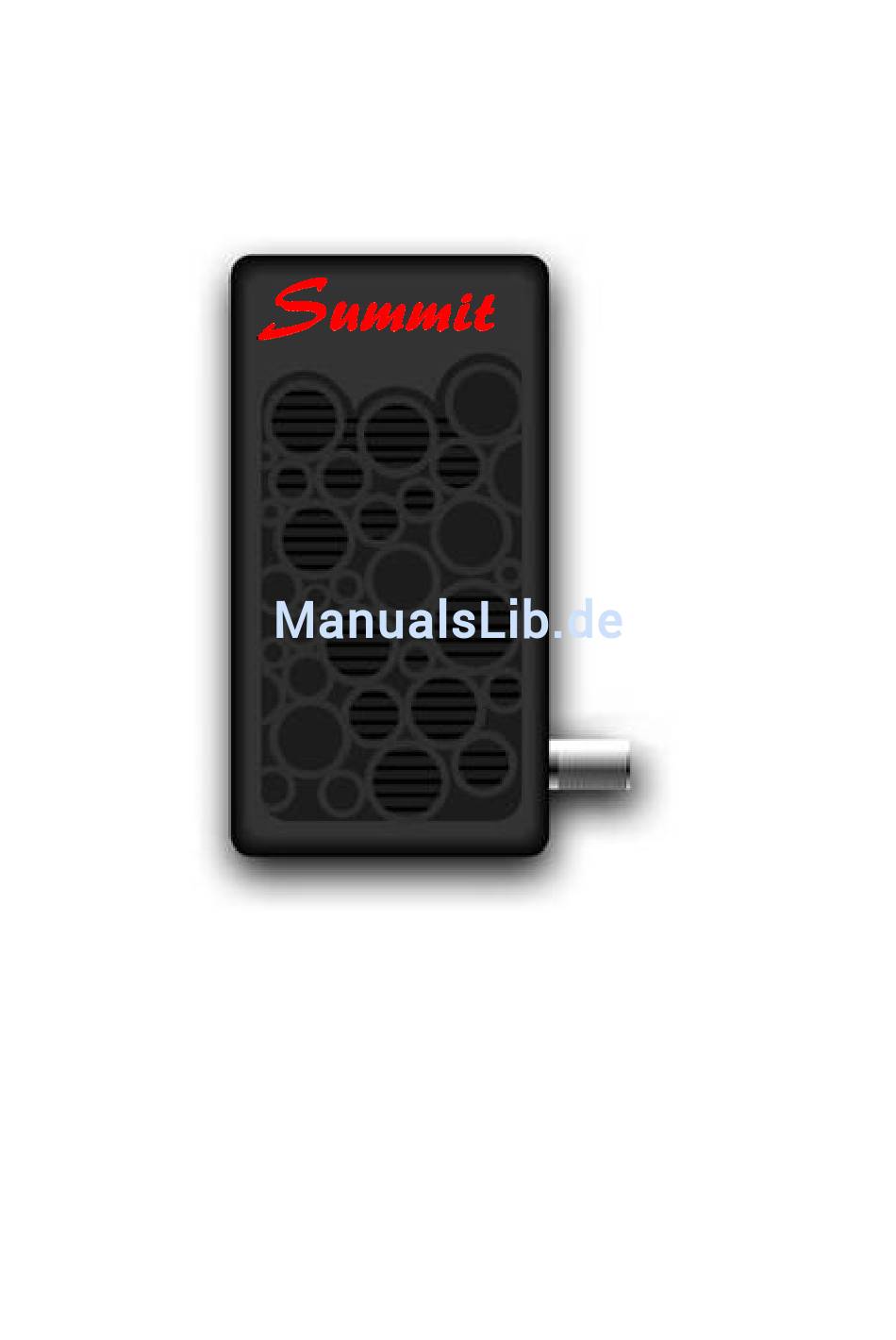

- Seite 1 Bedienungsanleitung SUMMIT 6000 SAT Digitaler Receiver für Satellit DVB-S/S2...
-
Seite 2: Inhaltsverzeichnis
Inhalt I: Grundsätzliches Wichtige Sicherheitshinweise Inhalt der Verpackung, Produktbeschreibung Anschlüsse Fernbedienung Die wichtigsten Funktionen Technische Daten II. Inbetriebnahme Ein- und Ausschalten III. Grundfunktionen Umschalten der Programme, Lautstärkeregelung Auswahl des Begleittonkanals, Untertitel & Teletext Programmliste Elektronischer Programmführer Medienmanager, M+ Menü Free TV via Internet, Kalender, YouTube IV. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise! Bitte lesen Sie diese Anleitung sorgfältig durch, BEVOR Sie das Gerät benutzen! Nachfolgend finden Sie wichtige Hinweise zum sicheren Gebrauch. Der Hersteller übernimmt keine Verantwortung für Unfälle oder Schäden, die durch sorglosen Gebrauch durch den Benutzer herrühren! Gefahren: Fehlbedienung und unsachgemässer Gebrauch können ein ernsthaftes Risiko für Leben und Gesundheit entstehen lassen. - Seite 4 Warnung Daten auf angeschlossenen Datenträgern können bei Fehlern am Gerät, durch Überspannungseinwirkungen oder mechanische Stösse unbrauchbar werden. Achten Sie auf Datensicherung, der Hersteller übernimmt hierfür keinerlei Verantwortung! Hinweis Sollte das Gehäuse verschmutzt sein, so reinigen Sie es bitte nur mit einem weichen Tuch.
-
Seite 5: Verpackungsinhalt
Verpackungsinhalt - Diese Anleitung - Receiver Summit 6000 - Netzteil - Fernbedienung - Batterien für Fernbedienung - HDMI-Kabel - ext. IR-Empfänger mit Display - AV-Adapterkabel, Klinke 3,5 > RCA Produktbeschreibung Geräteansichten & Anschlüsse 1. Antennenanschluss, LNB 2. Netzwerkbuchse für LAN-Kabel 3. -
Seite 6: Fernbedienung
Fernbedienung 1. Power Ein oder Bereitschaft 2. Mute Tonstummschaltung 3. Timer Ausschalt-Timer Aktivierung 4. 576/1080 Schaltet die Bildauflösung um 5. 3D Öffnet das 3D Konverter-Menü 6. Motor Nicht belegt Funktionstasten für Mediaplayer Wiedergabe Pause Stop zusätzlich T1/T2: Tunerauswahl 11./14. Anfang/Ende 12./13. -
Seite 7: Ausstattungsmerkmale
Ausstattungsmerkmale - Video HD: MPEG-4 - Video SD: MPEG-2 MP@HL, MPEG4 AVC/H.264 - Audio: MPEG-4 AAC and MPEG4 HE AAC Audio Unterstützung - Abspielen von MP3 Musik und Anzeige von JPEG Bildern von USB Datenträger - 1x Kartenleser - Auflösung: 1080p/1080i/720p/480p/576p/480i/576i - Unterstützt die gängigsten Multimedia-Dateiformate, incl. -
Seite 8: Technische Daten
Technische Daten Anschüsse Kartenleser für Smartcard USB 2.0 2x USB2.0 Host Sat-ZF Eingang 1 x F-Buchse Video/Audio Ausgang, digital 1 x HDMI Buchse Video/Audio Ausgang, analog 3,5mm Klinkenbuchse Audio Ausgang, digital TOSLINK Standard optisch (S/PDIF) Ethernet Schnittstelle 1 x RJ-45 Buchse RS-232 Schnittstelle 3,5mm Klinkenbuchse IR Empfänger-Anschluss... -
Seite 9: Inbetriebnahme
Inbetriebnahme In diesem Kapitel leiten wir Sie durch den gesamten Erstinstallationsprozess Ihres Summit HD-Receivers. Bitte lesen Sie jeden Schritt sorgfältig durch, um sicher zu stellen, dass Ihr Gerät nachher gut funktioniert. 1. Nachfolgend finden Sie alle wichtigen Informationen zur Inbetriebnahme. -
Seite 10: Grundfunktionen
Grundfunktionen 1. Programme umschalten Um das aktuelle Programm zu wechseln, drücken Sie die ▲▼-Tasten oder die CH +/- Tasten, während Sie Fernsehen oder Radio hören. Nach dem Umschaltvorgang wird ein Info-Fenster eingeblendet. 2. Laustärke regeln Zur Lautstärkeeinstellung drücken Sie die ◄►-Tasten oder die VOLUME +/- Tasten. -
Seite 11: Elektronischer Programmführer
6. EPG Während des normalen TV-Betriebs ist es möglich, sich über das EPG (elektronische Programmzeitschrift) weiterer Sendungs- und Programm- Informationen des aktuellen Kanals zu verschaffen. Mittels EPG-Taste wird diese Funktion aufgerufen. 7. Daten-Manager Ist ein USB-Datenträger angeschlossen, so kann dessen Inhalt mit der USB- Taste angezeigt werden. -
Seite 12: Systemkonfiguration
System-Konfiguration Hierzu mit den ◄►-Tasten die Kategorie "Usersetup" anwählen. Dort sind mit den ▲▼-Tasten auswählbar: A. "Spracheinstellungen" mit folgenden Anpassungen: a. "OSD-Sprache" wählt die Dialogsprache des Bildschirm-Menüsystems. OK öffnet ein Auswahlmenü, ▲▼ wählen, OK bestätigt b. Die Einstellung "Erster Audio Kanal" legt die Sprache des Standart-Begleittons fest c. -
Seite 13: Bildformateinstellungen
b. Unter "Passwort ändern" kann mit OK die PIN geändert werden. In der folgenden Liste kann eingestellt werden, welche Menüfunktionen durch die PIN geschützt werden sollen. Anwahl mit ▲▼, Änderung mit ◄►. D. Anzeige Einstellungen a. Die "OSD Einblendzeit" legt fest, wie lange (1s - dauernd ) die Einblendung stehen bleibt b. -
Seite 14: Antenneneinstellungen
a. "LNB Versorgung" ist normalerweise "EIN" "AUS" wird nur in Sonderfällen benötigt und verhindert den Empfang an Standard-Antennen. b. Bei "LNB Spannung" kann der Normalwert "13V/18V" auf "14V/19V" erhöht werden, um Schaltprobleme, z.B. bei langen Zuleitungen zu beseitigen. c. Die "Lautstärkeregelung" kann entweder auf "Alle Sender", oder auf "Sender separat"... - Seite 15 Hinweis: In den Menüfenstern, die Einstellungen betreffen, sind als Einstellhilfen Balkenanzeigen für Signalstärke "S" und Signalqualität "Q" vorhanden. c1. Auswahl "UNICABLE" bei "LNB Typ" "UNICABLE" ist ein Verfahren, um bis zu 4 (bei UNICABLE-LNB) oder bis zu 8 (bei UNICABLE-Multischaltern) Receiver an einer Ableitung zu betreiben. Zur korrekten Programmierung des Empfängers erhält man die notwendigen Parameter vom Betreiber der Anlage.
- Seite 16 g. "Positioner Einstellung" dient dem Betrieb von motorisierten Antennen. g.0. Bei feststehenden Antennen ist i.d.R. "Kein" zu wählen. Suchparameter sind veränderbar unter "Suche". Die Änderung dieser Einstellung muss im Fenster mit OK quittiert werden! Motorisierte Antennen können via "DiSEqC 1.2" oder "USALS" bedient werden. Eine korrekte mechanische Montage und Einstellung der Antenne ist Voraussetzung! g.1.
-
Seite 17: Kanalsuche
g.2. USALS Verwendet Ihre Drehantenne USALS, so wird folgendermassen vorgegangen: Wählen Sie "Satellit" und "Transponder", wie vor beschrieben. Die Satellitenposition ist unter "Satelliten Winkel" vorgegeben. Sodann sind "Längengrad" und "Breitengrad" des Antennenstandorts einzugeben. Gehen Sie zu "bewegen" und fahren Sie die Antenne mittels der Pfeiltasten nach ◄"West"... -
Seite 18: Netzwerk Einstellungen
"Zweiter DNS Server". 2. Soll die Netzwerkanbindung per WIFI erfolgen, so ist ein kompatibler USB-WIFI- Adapter (z.B. SUMMIT) anzuschliessen, und bei "Gerät" "Drahtlos" einzustellen. Wird ein passender WIFI-Adapter erkannt, erscheint eine kurze Einblendung. Sofort werden verfügbare Acces Points gesucht und angezeigt bei f. -
Seite 19: Fernbedienung Via Handy (Android)
BLAUEN Taste "Verbindung trennen"! F. Phone RCU (Android) Möchten Sie Ihren Summit Empfänger mit dem Smartphone fernbedienen, benötigen Sie die APP "SmartRCU.apk". Nach Installation der APP verlangt diese nach der IP-Adresse des Receivers, welche Sie im Menü "Netzwerkeinstellungen" ablesen können. Die Eingabe bestätigen Sie bitte mit "Connect" und "Fertig". -
Seite 20: Summitair Dlna/Upnp Mediasystem
I. SummitAir DLNA/UPnP Mediasystem Ihr Summit Empfänger verfügt über ein DLNA-kompatibles Mediasystem, genannt SummitAir, und kann sowohl als Abspielgerät (Client) als auch als Datenlieferant (Server) genutzt werden. In diesem Fall müssen USB-Datenträger mit entsprechen- dem Material an den Receiver angeschlossen werden. -
Seite 21: Internet-Radio
Datenträger erkannt hat und wählen unter M+ die "Internet-Radio" App an. b. Wählen Sie zunächst mit ◄► die gewünschte Liste (Ihr Summit kann max. 5 Listen verwalten, deren Namen über die Taste FAV geändert werden können.) c. Drücken Sie dann die... - Seite 22 Service Im Service-Menü sind diverse zusätzliche Systemeinstellungen zusammengefasst. 1. Im "Sendermanager" finden sich alle Funktionen zur Bearbeitung der Programmliste Ihres Summit Receivers. Die unter "Alle" zu findende Liste aller auf dem Gerät gespeicherten Kanäle lässt sich nach einigen Kategorien filtern: GRÜNEN...
-
Seite 23: Ereignismanager
c. Unter "Kanalnamen bearbeiten" lässt sich der Programmname ändern. Die Auswahl erfolgt analog zur Favoriten- liste. d. Im Fenster "Kanal PIDs bearbeiten" können die PIDs verändert werden. Dies ist in speziellen Fällen hilfreich. Die Auswahl erfolgt analog zur Favoritenliste. e. Das Löschen von ungewollten Programmen aus der Gesamtliste erfolgt unter "Kanal löschen". -
Seite 24: Speichermanager
Programmierung in einem Schritt löschbar. Ein eingebauter Kalender unterstützt bei der BLAUE Planung und wird über die Taste aufgerufen. 3. Speichermanager In Ihrem Summit-Receiver sind einige Möglichkeiten eingebaut, Multimedia-Dateien wiederzugeben. Dabei werden bis zu 2 lokale Speicher "USB1(vorne)/USB2(hinten", aber auch freigegebene Netzwerkspeicher ®... -
Seite 25: Stb Information
In diesem Bildschirm erhalten Sie alle relevanten Informationen, wie Hard- und Softwareversion und die Seriennummer. 5. Werkseinstellungen Hier kann Ihr Summit Receiver in den Auslieferzustand zurückgesetzt werden, sollte dies nötig sein. Der Zugang erfolgt PIN-geschützt und die Änderungen können nicht rückgängig gemacht werden! -
Seite 26: Apps: Kalender, Wetterdienst, Imedia Portal, Summitair
Das "iMedia Portal" enthält eine Auswahl von beliebten Internetseiten. Die Anwahl erfolgt mit ▲▼◄►, die Bestätigung mit OK. "Summit Air" ist ein Client-Programm, das Ihren Summit 6x00 in die Lage versetzt, Multimedia-Dateien oder Live-Streams von UPnP-Quellen wiederzugeben. Lokale USB- oder Netzwerkgeräte sind dafür brauchbar. -
Seite 27: Fehlersuche Und -Behebung
Fehlersuche und -behebung Fehler Beseitigung Keine Anzeige / Sitzt das Netzteil richtig in der Dose? keine Netzteilanschluss fest in der Buchse? Stromversorgung Display richtig angesteckt? Receiver eingeschaltet? Verwendetes Anschlusskabel (A/V-3,5mm bzw. HDMI) richtig gesteckt? Richtige Signalquelle am TV gewählt? Kein Bild oder Unterstützt der TV die gewählte Auflösung? schlechte Bildqualität ggf.
