4. Verbindungen

4.1. DMX Verbindungen

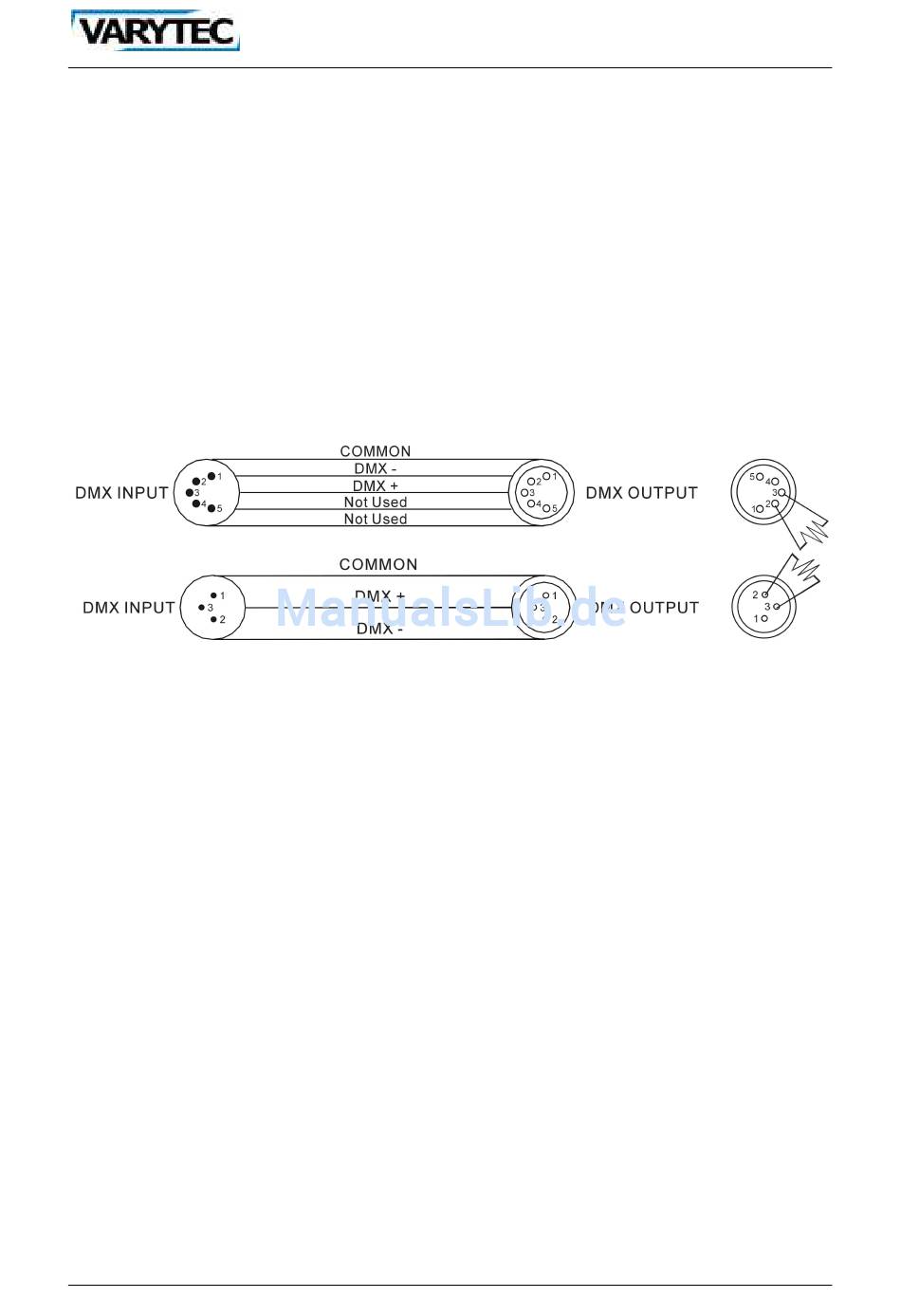

Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor. Achten Sie darauf
immer geschirmte Kabel zu benutzen 3Pin oder 5Pin XLR Kabel eignen sich dafür.
Wenn Sie einen Controller mit 5Pin Ausgang benutzen wollen, benötigen Sie einen Adapter von 5Pin
auf 3Pin.

4.2. DMX Verbindung mit Terminator

Für Installationen bei denen das DMX Signal eine große Entfernung überbrücken muss oder das
Gerät in einer Umgebung mit erhöhter elektromagnetischer Strahlung wie etwa einer Diskothek
betrieben werden soll, empfehlen wir, einen DMX Terminator zu verwenden. Dieser verhindert eine
Verfälschung des digitalen Steuersignals durch elektrisches Rauschen. Der DMX Terminator ist
einfach ein XLR Stecker mit einem 120 Ω Widerstand zwischen den Pins 2 und 3, der dann in die XLR
Ausgangsbuchse des letzten Geräts in der Reihe gesteckt wird. Bitte sehen Sie sich dazu die unteren
Zeichnungen an.
