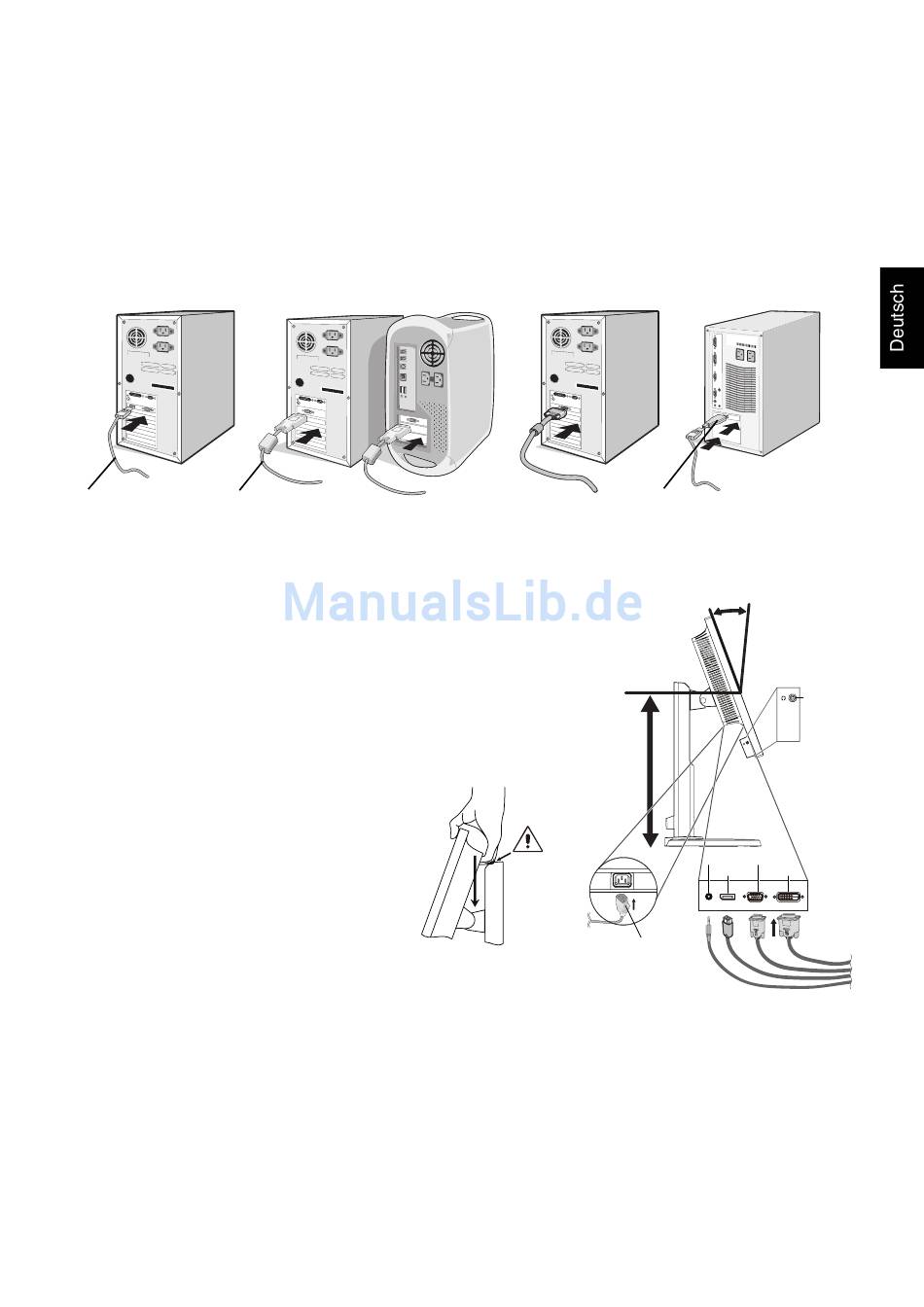

Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen:
HINWEIS: Bitte denken Sie daran, vor der Installation die „Einsatzempfehlungen" (Seite 4) zu lesen.
1. Schalten Sie Ihren Computer aus.
2. Für PC mit DisplayPort-Ausgang: Verbinden Sie das DisplayPort-Kabel mit dem Anschluss der Grafi kkarte in Ihrem
System (Abbildung A.1).
Für einen PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel mit dem Anschluss der Grafi kkarte in
Ihrem System (Abbildung A.2). Ziehen Sie die Schrauben fest.
Für PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des DVI-Signalkabels mit dem
Anschluss in Ihrem System (Abbildung A.3).
Für Mac-Computer mit Thunderbolt-Ausgang: Schließen Sie einen Mini DisplayPort-auf-DisplayPort-Adapter (nicht im
Lieferumfang enthalten) an den Computer an, und schließen Sie dann das mitgelieferte DisplayPort-Kabel an den Adapter
und den Monitor an (Abbildung A.4).
DisplayPort-Kabel
DVI-Kabel
Abbildung A.1
HINWEIS: 1. Halten Sie beim Trennen des DisplayPort-Kabels die obere Taste gedrückt, um die Sperre zu lösen.
2. Verwenden Sie ein DisplayPort-zertifi ziertes DisplayPort-Kabel.
3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von
20 Grad und heben Sie ihn in die höchste Position.
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1).
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen
von Komponenten des LCD-Moduls und einer Verkürzung der Lebensdauer
des Moduls führen.
Verwenden Sie ein Audiokabel ohne integrierten Widerstand.
Die Verwendung eines Audiokabels mit integriertem Widerstand
verringert die Lautstärke*.
VORSICHT: Fassen Sie den Monitor zur Höhenverstellung auf
beiden Seiten an, und heben oder senken Sie ihn
auf die gewünschte Höhe. Beim Absenken des
Monitors mit dem Griff besteht Quetschgefahr
für Ihre Finger.
Abbildung A.2
Deutsch-7
Macintosh-Kabeladapter (nicht mitgeliefert)
Macintosh-Kabeladapter (nicht mitgeliefert)
Abbildung A.3
Abbildung A.4
20° Neigung
Höchste
Fußposition
Audioeingang*
Audioeingang*
Netzkabel
Abbildung C.1
* Nur E233WM.
Kopfhörer*
D-SUB
DisplayPort
DVI
