Fritz! Box Fon WLAN 7170 Installationsanleitung

Installationsanleitung

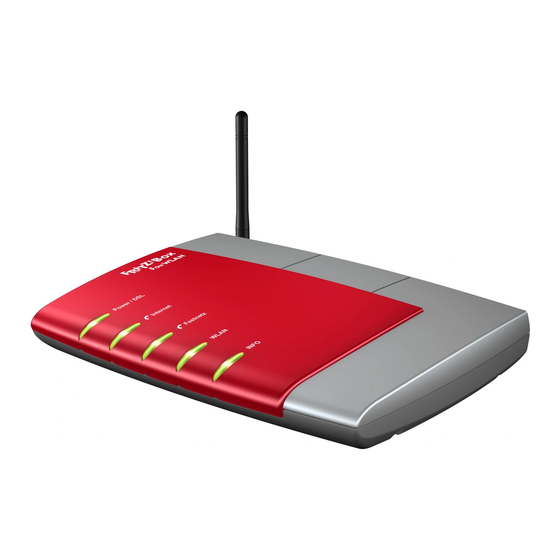

FRITZ!Box Fon WLAN 7170
Willkommen bei Unitymedia!
Diese Installationsanleitung zeigt Ihnen die erforderlichen Schritte, um Telefon und Internet von Unitymedia über die FRITZ!Box Fon WLAN 7170 zu betreiben.
Schließen Sie zunächst die verschiedenen Endgeräte gemäß der Anleitung an. Anschließend zeigen wir Ihnen, wie Sie die Konfi gurationen für Ihr Telefon vornehmen –
und schon können Sie mit Unitymedia telefonieren und im Internet surfen...!
Alles komplett?
überprüfen Sie, ob Ihr Installationspaket vollständig ist und Sie folgende Teile erhalten haben:
Power WLAN
DSL/TEL FON 1 FON 2 FON 3 LAN 1 LAN 2 LAN 3 LAN 4
FRITZ!Box Netzstecker
Fon WLAN 7170
1
Installationsanleitung FRITZ!Box Fon WLAN 7170
Halten Sie bitte in jedem Fall die Reihenfolge der Installationsschritte ein!
1.1
Anschluss der FRITZ!Box Fon WLAN 7170 an den Computer
1. Verbinden Sie die FRITZ!Box mit dem FRITZ!Box Netzstecker und der Steckdose (siehe Abb.1). Die Leuchte
„Power/DSL" auf der FRITZ!Box beginnt nach einigen Sekunden an zu blinken.
2. Verbinden Sie mit dem mitgelieferten roten Netzwerkkabel Ihren Computer und die FRITZ!Box, indem Sie ein
Ende an eine der „LAN"-Buchsen (LAN2,3 oder 4) der FRITZ!Box anschließen (Abb.2).
Achtung: Die Buchse „LAN1" ist ausschließlich für den Anschluss des Kabelmodems zu nutzen!
!
Informationen zur Einrichtungen einer Drahtlosverbindung entnehmen Sie bitte dem FRITZ!BOX-Handbuch auf
der Installations-CD.
1.2
Einrichtung des Internetzugangs und
Anschluss der FRITZ!Box Fon WLAN 7170 an das Kabelmodem
1. Öffnen Sie Ihren Internetbrowser und geben Sie „fritz.box" ein.
2. Gehen Sie auf „Einstellungen", „Assistenten" und dann auf „Grundeinstellungen" (siehe Abb.4) und folgen Sie den
Anweisungen des Assistenten.
3. Wenn der Assistent Sie dazu auffordert, schließen Sie das Kabelmodem an:
3.1.) Schließen Sie das Kabelmodem mit dem weißen Koaxialkabel an die Multimedia-Kabeldose
an. Stecken Sie dann den Netzstecker des Kabelmodems in die Steckdose. Warten Sie
einige Minuten, bis das Modem vollständig hochgefahren ist. Die LED-Leuchten „Power",
„Receive", „Send" und „Online" müssen permanent leuchten.
3.2.) Stecken Sie das graue Netzwerkkabel des Kabelmodems in die Ethernet-Buchse auf der
Rückseite des Kabelmodems und das andere Ende in die mit „LAN1"-Buchse an der
FRITZ!Box (siehe Abb.3). Die Leuchte PC/Activity am Kabelmodem beginnt nun zu fl ackern.
4. Der Assistent prüft die Internetverbindung (siehe Abb.5). Nach Erscheinen der Meldung „die Prüfung war erfolg-
reich" sind Sie mit dem Internet verbunden. Klicken Sie auf „Weiter".
Anschlussübersicht FRITZ!Box
LAN 1
DSL/TEL FON 1 FON 2 FON 3
3x analoges ISDN-Telefon,
Telefon, Fax TK-Anlage
Netzwerkkabel
LAN 2 LAN 3 LAN 4 Power WLAN
USB-Drucker,
USB-Speichermedien
1. TAE-Adapter 2. TAE-Adapter
Kabelmodem
Multimedia-Kabeldose
LAN, Computer,
Netzwerk
Halten Sie auch Ihr
Schreiben mit den
Zugangsdaten bereit.
Unitymedia NRW GmbH | Postfach 10 13 30 | 44713 Bochum
Familie Mustermann
Musterstraße 123
70889 Musterstadt
Bis zu 110,– € Startguthaben – jetzt mit unseren
günstigen 2play-Tarifen durchstarten!
Sehr geehrter Herr Mustermann,
dank unserer günstigen 2play-Tarife fällt der Start mit Unitymedia jetzt besonders leicht!
Wir empfehlen Ihnen 2play 6.000 mit einem attraktiven Preis-Leistungsverhältnis:
2play 6.000
zum Aktionspreis von 25,– € monatlich
Startguthaben 50,– €
Sie zahlen somit rechnerisch während
der Mindestvertragslaufzeit nur 20,84 € monatlich!
Weitere gute Gründe, jetzt mit 2play 6.000 zu starten:
Highspeed-Surfen: Internet-Flatrate mit bis zu 6.000 kbit/s
Unbegrenzt telefonieren ins deutsche Festnetz:
Telefonanschluss inkl. Flatrate
Alles inklusive: W-LAN-Router und Highspeed-Modem gratis
Vor-Ort-Service: Bei Bedarf kostenlose Aktivierung des Modems
durch einen Unitymedia Service Techniker bei Ihnen zuhause
Weitere Informationen zu 2play 6.000 fi nden Sie im beiliegenden Flyer und unter
www.unitymedia.de. Dort fi nden Sie auch weitere attraktive 2play-Tarife mit bis zu
110,– € Startguthaben. Sollten Sie zukünftig keine weiteren Produktinformationen
FRITZ!Box-CD mit von uns wünschen, können Sie uns dies gerne mitteilen.
Wir wünschen Ihnen einen guten Start mit 2play 6.000!
Mit freundlichen Grüßen
Isabelle Günther
Unitymedia-Team
PS: Jetzt bis 31.05.2008 abschließen und während der gesamten Mindest-
vertragslaufzeit vom günstigen Aktionspreis profi tieren: bestellen Sie unter
(14 Cent / Min. aus dem dt. Festnetz / Mobilfunkpreis anbieterabhängig) 01805/6784 305!
Installationshilfe und
Benutzerhandbuch
Abb.1: Anschluss Netzstecker
Abb.2: Anschluss Computer
Abb.3: Anschluss Modem
Abb.4: Benutzeroberfl äche FRITZ!Box
Abb.5: Erfolgreiche Prüfung der Internetverbindung
