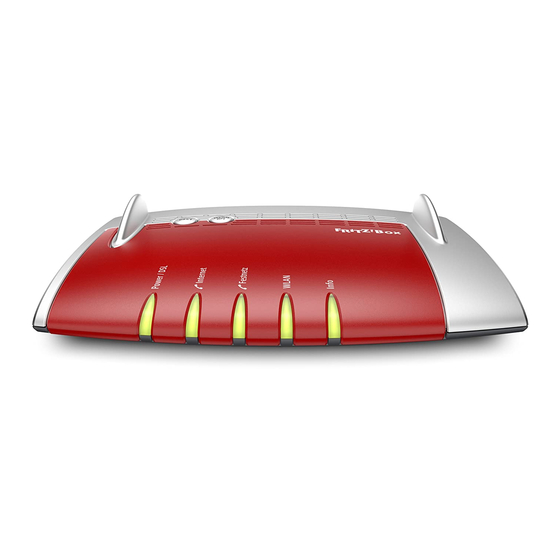

Die fritz!box 7490 ist die zentrale ihres heimnetzes
und verbindet ihre computer und netzwerkgeräte mit dem internet.
sie können die fritz!box an einem dsl- oder vdsl-anschluss als internetrouter
betreiben. (219 Seiten)
Sicherheitshinweise ........8 Handhabung der FRITZ!Box ....... . 10 Handbuchkonventionen .
Seite 3
Push Services: Benachrichtigungsdienste der FRITZ!Box ..38 Tasten der FRITZ!Box sperren ......40 Einstellungen der FRITZ!Box sichern und wiederherstellen .
Seite 4
14.10 Mobilfunk: Ersatz bei DSL-Ausfall ......102 14.11 LISP: FRITZ!Box als LISP-Router......103 FRITZ!Box als WLAN-Basisstation.
Sicherheit und Handhabung Sicherheitshinweise Beachten Sie vor dem Anschluss der FRITZ!Box 7490 die fol- genden Sicherheitshinweise, um sich selbst und die FRITZ!Box vor Schäden zu bewahren. • Die FRITZ!Box hat keinen Ein- oder Ausschalter. Deshalb muss eine Trennung der FRITZ!Box vom Stromnetz jeder- zeit möglich sein.
Seite 9
• Die Geräteunterseite der FRITZ!Box kann sich im norma- len Betrieb erwärmen. Diese Wärmeentwicklung kann Schäden an wärmeempfindlichen Oberflächen verursa- chen. – Stellen Sie die FRITZ!Box nicht auf wärmeempfindli- che Flächen. • Bei Gewitter besteht Gefahr durch Blitzeinschlag und durch Überspannungsschäden an angeschlossenen Elektrogeräten.
Eine Bohrschablone für die Wandmontage der FRITZ!Box finden Sie auf Seite 203. • Stellen oder hängen Sie die FRITZ!Box an einem trocke- nen und staubfreien Ort ohne direkte Sonneneinstrah- lung auf. • Um ideale Betriebsbedingungen zu schaffen, montieren Sie die FRITZ!Box mit den Anschlusskabeln nach unten an einer Wand.
Fette Schrift betont wichtige Wörter. Beispiel Verlassen Sie die Seite nicht, ohne zu speichern. • Blaue Schrift im Text markiert Verweise innerhalb dieses Handbuchs und Adressen zur Eingabe im Browser Beispiel Lesen Sie auch die Hinweise auf Seite FRITZ!Box 7490...
Die FRITZ!Box 7490 Die FRITZ!Box 7490 Willkommen. Wir freuen uns, dass Sie sich für eine FRITZ!Box ent- schieden haben. Die FRITZ!Box 7490 ist die Zentrale Ihres Heimnetzes und verbindet Ihre Computer und Netzwerkgeräte mit dem Internet. Sie können die FRITZ!Box an einem DSL- oder VDSL-Anschluss als In- ternetrouter betreiben.
DECT-Telefone (analog/ISDN) Anrufbeantworter, Fax Telefonanlage Video-/TV-Streaming Spielekonsole, Netzwerk UMTS-/HSPA-Modem und USB-Geräte Anschlussmöglichkeiten der FRITZ!Box • DSL/TEL Buchse für den Anschluss an ADSL2+ und VDSL sowie an das Telefonnetz (analoges Festnetz oder ISDN) • FON 1 und FON 2 2 TAE-Buchsen und 2 RJ11-Buchsen für den Anschluss analoger Telefone und anderer analoger Endgeräte...
IEEE 802.11b, IEEE 802.11g, IEEE 802.11n (im 2,4- oder 5-GHz-Frequenzband) oder IEEE 802.11ac nutzen • DECT-Basisstation integrierte DECT-Basisstation für den Anschluss von bis zu 6 Schnurlostelefonen, die den Standard DECT nutzen Taster Die FRITZ!Box hat auf der Geräteoberseite zwei Taster. Taster der FRITZ!Box FRITZ!Box 7490...
• Schnurlostelefone an der FRITZ!Box anmelden, siehe Seite 55 • verlegte Schnurlostelefone wiederfinden, siehe Seite 141 Leuchtdioden Die FRITZ!Box 7490 hat fünf Leuchtdioden (LEDs), die durch Leuchten oder Blinken verschiedene Verbindungszustände und Ereignisse anzeigen. Zustand Bedeutung Power / leuchtet Stromzufuhr besteht und DSL-Anschluss ist betriebsbereit...
Seite 16
Die LED zeigt ein Ereignis an, das in der Benutzerober- • fläche unter „System / Tasten und LEDs / Info-Anzeige“ eingestellt ist Stick & Surf mit FRITZ!WLAN USB Stick von AVM ist ab- • geschlossen blinkt FRITZ!OS wird aktualisiert •...
Für den Betrieb der FRITZ!Box müssen folgende Vorausset- zungen erfüllt sein: • ein aktueller Internetbrowser Einige Funktionen der FRITZ!Box können Sie nur mit ei- nem HTML5-fähigen Internetbrowser nutzen, zum Bei- spiel mit Firefox ab Version 17, Internet Explorer ab Version 9 oder Google Chrome ab Version 23.
Seite 18
IEEE 802.11ac, IEEE 802.11n, IEEE 802.11g, IEEE 802.11a oder IEEE 802.11b. Computer, die kein integriertes WLAN haben, können durch ein WLAN-Gerät, zum Beispiel einen FRITZ!WLAN USB Stick, die WLAN-Unterstützung erhalten. • für den Anschluss von Computern über Netzwerkkabel:...
FRITZ!Box anschließen FRITZ!Box anschließen • Lesen Sie vor dem Anschluss der FRITZ!Box die Hinweise zu Sicherheit und Handhabung Seite • Schließen Sie die FRITZ!Box an das Stromnetz an. • Verbinden Sie die FRITZ!Box mit Ihrem Internetzugang. • Verbinden Sie die FRITZ!Box mit Ihrem Telefonanschluss.
Kabelanschluss über ein Kabelmodem • Internet über Mobilfunk mit einem UMTS-/HSPA-Modem • Internetzugang eines anderen Routers Mit einem DSL- oder VDSL-Anschluss verbinden Wie Sie die FRITZ!Box anschließen, hängt von der Art Ihres Anschlusses ab: Anschluss Anschlussdosen FRITZ!Box anschließen DSL- oder VDSL-Anschluss mit...
Seite 21
F O N Anschluss am DSL-Splitter Wenn Sie einen DSL-Anschluss und einen Telefonanschluss haben, dann schließen Sie die FRITZ!Box wie hier beschrie- ben an: Schließen Sie das lange Ende des DSL-/Telefonkabels an die mit „DSL/TEL“ beschriftete Buchse der FRITZ!Box an.
TAE-Buchse am DSL- oder VDSL-Anschluss. Das schwarze Kabelende bleibt frei. Die Leuchtdiode „Power / DSL“ beginnt nach kurzer Zeit dau- erhaft zu leuchten. Ihre FRITZ!Box ist jetzt für Internetverbin- dungen über DSL bereit. Mit einem Kabelanschluss verbinden Mit einem zusätzlichen Kabelmodem können Sie Ihre FRITZ!Box 7490 auch an einem Kabelanschluss einsetzen.
Über WLAN verbinden Wenn der Router eine WLAN-Basisstation ist, dann können Sie die FRITZ!Box auch über WLAN mit dem Router verbinden. Voraussetzung dafür ist, dass das Funknetz des Routers im 2,4-GHz-Frequenzband arbeitet und die WPA-Verschlüsse- lung nutzt. Im Kapitel Internetzugang über WLAN einrichten...
F O N F O N Analoger Telefonanschluss Stecken Sie das lange, graue Ende des DSL-/Telefonka- bels in die „DSL/TEL“-Buchse der FRITZ!Box. Stecken Sie das kurze, schwarze Kabelende in den Tele- fonadapter (schwarz). Stecken Sie den Telefonadapter in die mit „F“ beschrifte- te Buchse Ihres DSL-Splitters.
F O N F O N F O N F O N ISDN-Anschluss Stecken Sie das lange, graue Ende des DSL-/Telefonka- bels in die „DSL/TEL“-Buchse der FRITZ!Box. Stecken Sie das kurze, schwarze Kabelende in eine Buchse (S0-Schnittstelle) an Ihrem ISDN-NTBA. FRITZ!Box 7490...
Computer mit Netzwerkkabel anschließen Computer und andere Netzwerkgeräte können Sie mit einem Netz- werkkabel an die FRITZ!Box anschließen. Computer anschließen An jeden LAN-Anschluss der FRITZ!Box können Sie einen Computer oder ein anderes Netzwerkgerät anschließen. F O N F O N...
Stecken Sie das mitgelieferte Netzwerkkabel in den Uplink-Port des Netzwerk-Hubs oder Netzwerk-Switches. Sie können auch ein anderes Netzwerkkabel verwenden. Beachten Sie dazu Seite 190. Stecken Sie das noch freie Kabelende in eine LAN- Buchse der FRITZ!Box. FRITZ!Box und Netzwerk-Hub sind nun miteinander verbun- den. FRITZ!Box 7490...
An einem Computer mit Windows 8.1, 8, 7, Vista oder XP stel- len Sie die WLAN-Verbindung mit WPS so her: Wenn an der FRITZ!Box die Leuchtdiode „WLAN“ aus ist, drücken Sie kurz auf den WLAN-Taster. Das WLAN-Funknetz der FRITZ!Box wird eingeschaltet.
Hinweis, dass Sie die Verbindung per Tastendruck am Router herstellen können: Für diesen Schritt haben Sie zwei Minuten Zeit: Drücken Sie an der FRITZ!Box so lange auf den Taster „WLAN“, bis die Leuchtdiode „WLAN“ blinkt. Die WLAN-Verbindung wird hergestellt. Verbindung an anderen WLAN-Geräten herstellen An einem WLAN-Gerät ohne Windows stellen Sie die WLAN-...
Wählen Sie das WLAN-Funknetz der FRITZ!Box aus und starten Sie den Verbindungsaufbau mit WPS. Für diesen Schritt haben Sie zwei Minuten Zeit: Drücken Sie an der FRITZ!Box so lange auf den Taster „WLAN“, bis die Leuchtdiode „WLAN“ blinkt. Die WLAN-Verbindung wird hergestellt.
Seite 31
WLAN-Verbindung herstellen mit Netzwerkschlüssel Wählen Sie das WLAN-Funknetz der FRITZ!Box aus. Der voreingestellte Name des WLAN-Funknetzes ist „FRITZ!Box Fon WLAN 7490“. Klicken Sie auf „Verbinden“. Geben Sie in der WLAN-Software den Netzwerkschlüssel der FRITZ!Box ein. Der vorgegebene Netzwerkschlüssel steht auf der Unter- seite der FRITZ!Box und auf der CD-Hülle.
Die Benutzeroberfläche der FRITZ!Box Die Benutzeroberfläche der FRITZ!Box Die FRITZ!Box hat eine Benutzeroberfläche, die Sie am Computer in ei- nem Internetbrowser öffnen. In der Benutzeroberfläche richten Sie die FRITZ!Box ein, schalten Funktionen ein oder aus und erhalten Informationen zur FRITZ!Box und zu Ihren Verbindungen.
Seite 33
Ihrer FRITZ!Box, die aktuell installierte FRITZ!OS- Version und den aktuellen Energieverbrauch. Abhängig von Ihren Einstellungen werden hier folgende Infor- mationen angezeigt: • der von Ihnen vergebene Name für Ihre FRITZ!Box, siehe Seite 164 • die Verfügbarkeit einer neuen FRITZ!OS-Version für Ihre FRITZ!Box, siehe...
Anwender und sind für den täglichen Betrieb der FRITZ!Box nicht erforderlich. Schnelles Wechseln zwischen den Ansichten Der Link „Ansicht“ in der Fußzeile der FRITZ!Box ermöglicht Ihnen ein schnelles Umschalten zwischen Standardansicht und erweiterter Ansicht: Link „Ansicht“ in der Fußzeile...
Die FRITZ!Box bietet eine Reihe von Systemfunktionen wie Benach- richtigungsdienste, Diagnosefunktionen oder Aktualisierungsdienste, die Sie über Aktivitäten und Funktionszustand der FRITZ!Box informie- ren und Sie dabei unterstützen, die FRITZ!Box sicher zu betreiben und immer auf dem aktuellen Entwicklungsstand zu halten. Diagnose: FRITZ!Box-Funktionen überprüfen Mithilfe der Diagnosefunktion können Sie sich einen Über-...
Die FRITZ!Box vereint verschiedene Geräte in einem Gerät: VDSL- und ADSL-Modem, WLAN-Router, Mediaserver, Anruf- beantworter, Faxgerät und Basisstation für DECT-Schnurloste- lefone. Daher verbrauchen Sie mit der FRITZ!Box in der Regel schon sehr viel weniger Strom, als Sie mit mehreren einzel- nen Geräten verbrauchen würden.
Energiesparfunktionen der FRITZ!Box nutzen Energiesparfunktion für USB-Festplatten aktivieren Für USB-Festplatten, die an der FRITZ!Box angeschlossen sind, können Sie in der FRITZ!Box die Energiesparfunktion ak- tivieren. Wenn die Energiesparfunktion aktiviert ist, werden angeschlossene USB-Festplatten bei Inaktivität ausgeschal- tet – vorausgesetzt, die Festplatten unterstützen die Energie- sparfunktion.
Push Services: Benachrichtigungsdienste der FRITZ!Box Push Services: Benachrichtigungsdienste der FRITZ!Box Push Services sind Benachrichtigungsdienste, die Sie über die Aktivitäten Ihrer FRITZ!Box informieren und Sie bei der Si- cherung Ihrer Kennwörter und FRITZ!Box-Einstellungen unter- stützen. Mithilfe der Push Services können Sie sich in regel- mäßigen Abständen per E-Mail aktuelle Verbindungs-, Nut-...
Zum Aktivieren der Push Services steht Ihnen auf der FRITZ!Box-Benutzeroberfläche ein Assistent zur Verfügung, der Sie Schritt für Schritt durch die Einrichtung führt. Öffnen Sie die Benutzeroberfläche der FRITZ!Box, siehe Seite Wählen Sie auf der Seite „Übersicht“ das Menü „Assis- tenten“...
FRITZ!Box-Benutzeroberfläche. Tasten der FRITZ!Box sperren Mit der Funktion „Tastensperre“ im Menü „System / Tasten und LEDs“ können Sie die Taster an Ihrer FRITZ!Box sperren. Mit gesperrten Tastern verhindern Sie, dass unbeabsichtigt oder beabsichtigt Einstellungen für Ihre FRITZ!Box oder Ihr Heimnetz geändert werden.
Einstellungen wiederherstellen Mit der Funktion „Wiederherstellen“ im Menü „System / Si- cherung“ können Sie alle Einstellungen aus einer Sicherungs- datei, die Sie mit dieser oder einer anderen FRITZ!Box erstellt haben, vollständig in Ihre FRITZ!Box laden. Ihre aktuellen FRITZ!Box-Einstellungen werden dadurch überschrieben.
Seite 42
Sicherungsdateien, die mit einer FRITZ!Box anderen Mo- dells erstellt wurden. Wenn Sie Einstellungen aus einer Sicherungsdatei über- nehmen, die mit die mit einer FRITZ!Box anderen Mo- dells erstellt wurde, dann können Sie einige ausgewähl- te Einstellungen in Ihre FRITZ!Box übernehmen.
Update mit Assistenten durchführen Zum Updaten Ihrer FRITZ!Box steht Ihnen auf der FRITZ!Box- Benutzeroberfläche ein Assistent zur Verfügung. Der Assis- tent prüft, ob für Ihre FRITZ!Box ein Update der FRITZ!OS zur Verfügung steht, und führt Sie Schritt für Schritt durch die In- stallation.
Sie auf „Update jetzt starten“. Das FRITZ!OS-Update startet und die Info-LED der FRITZ!Box beginnt zu blinken. Wenn die Info-LED nicht mehr blinkt, ist das FRITZ!OS-Update beendet. Manuelles Update durchführen In einigen Fällen ist ein automatisches Update nicht möglich, zum Beispiel wenn die FRITZ!Box keine Verbindung ins Inter- net hat.
Seite 45
FRITZ!OS entnehmen Sie dem Dateinamen der Datei „*.image“. Führen Sie ein Update nur dann durch, wenn es sich bei dem heruntergelade- nen FRITZ!OS um eine neuere Version als bei dem aktuell installierten FRITZ!OS handelt. Jetzt können Sie die FRITZ!OS-Datei auf einen Computer ko- pieren, der mit der FRITZ!Box verbunden ist, zum Beispiel mit- hilfe eines USB-Speichersticks.
Updates werden nicht automatisch installiert. Der Dienst „Automatische Suche nach Updates“ ist bei Aus- lieferung der FRITZ!Box aktiviert, kann aber bei Bedarf von Ih- nen deaktiviert werden. Sie finden die Einstellungen für die- sen Dienst auf der FRITZ!Box im Bereich „Inhalt / AVM-Diens- te“.
Internetzugang in FRITZ!Box einrichten Nachdem Sie die FRITZ!Box mit Ihrem Internetanschluss verbunden haben, ist es notwendig, dass Sie den Internetzugang in der Benut- zeroberfläche der FRITZ!Box einrichten, damit die FRITZ!Box die Ver- bindung zu Ihrem Internetanbieter herstellen und Internetverbindun- gen aufbauen kann.
Internetzugang für einen Kabelanschluss einrichten Internetzugang ohne Assistent einrichten Wählen Sie diese Vorgehensweise, wenn die FRITZ!Box an ein DSL-Modem oder einen DSL-Router angeschlossen oder in ein vorhandenes Netzwerk integriert ist. Öffnen Sie die Benutzeroberfläche der FRITZ!Box, siehe Seite Wechseln Sie in die erweiterte Ansicht, siehe Seite Wählen Sie das Menü...
Internetzugang für Mobilfunk einrichten Internetzugang für Mobilfunk einrichten Mit einem USB-Modem können Sie mit Ihrer FRITZ!Box 7490 die Internetverbindung auch über Mobilfunk herstellen. Sie benötigen dafür ein USB-Modem für den Mobilfunk-Internet- zugang (UMTS/HSPA) und eine SIM-Karte eines Mobilfunk- Netzbetreibers. Die FRITZ!Box unterstützt UMTS-/HSPA-Mo- dems unterschiedlicher Hersteller.
Internetzugang über LAN 1 einrichten: FRITZ!Box als Router Internetzugang über LAN 1 einrichten: FRITZ!Box als Router Sie können die FRITZ!Box über die Buchse LAN 1 an einem be- reits vorhandenen Internetzugang nutzen. Die FRITZ!Box wird dazu am Router / Netzwerk angeschlossen. Für diese An- schlussart kann die FRITZ!Box als eigenständiger Router oder...
Wählen Sie im Bereich „Betriebsart“ die Einstellung „Vorhandene Internetverbindung mitbenutzen (IP- Client-Modus)“. Die FRITZ!Box wird als IP-Client in das vorhandene Netzwerk integriert. Die FRITZ!Box sowie verbundene Netzwerkgeräte erhalten eine IP-Adresse aus dem IP-Adressbereich des vor- handenen Netzwerks. Die FRITZ!Box und die verbundenen Netzwerkgeräte sind somit Teil dieses Netzwerks.
Im Internet surfen Wählen Sie das Funknetz aus, mit dem Sie die FRITZ!Box verbinden möchten. Tragen Sie im Bereich „Sicherheit“ im Feld „WLAN-Netz- werkschlüssel“ den WLAN-Netzwerkschlüssel des Funk- netzes ein. Klicken Sie auf „Übernehmen“. Die FRITZ!Box wird als Router eingerichtet und der Netzwerk- adressbereich wird automatisch geändert.
Beachten Sie, dass ein Anschluss „FON 1“ und ein An- schluss „FON 2“ frei bleiben müssen. F O N F O N F O N F O N Richten Sie das Telefon in der FRITZ!Box ein, siehe Seite FRITZ!Box 7490...
“ an. F O N F O N F O N F O N Richten Sie das ISDN-Telefon in der FRITZ!Box ein, siehe Seite Mehrere ISDN-Telefone anschließen Mit einer S -Bus-Verkabelung können Sie bis zu acht ISDN-Te- lefone an die FRITZ!Box anschließen. Beachten Sie beim Ein- richten: •...
Starten Sie an Ihrem Schnurlostelefon die Anmeldung an einer Basisstation. Wenn Sie aufgefordert werden, die DECT-, Anmelde- oder Pagingtaste der Basisstation zu drücken: Drücken Sie an der FRITZ!Box auf die DECT-Taste. Halten Sie die Taste gedrückt, bis die DECT-LED der FRITZ!Box blinkt. 10 Sekunden...
Seite 56
Apple App Store. Starten Sie FRITZ!App Fon. Symbol in der Titelleiste von FRITZ!App Fon Das Symbol in der Titelleiste von FRITZ!App Fon zeigt an, ob Sie mit dem Smartphone über die FRITZ!Box telefonieren: Symbol Bedeutung WLAN-Verbindung zwischen Smartphone und FRITZ!Box besteht.
über die FRITZ!Box zu: Wählen Sie in FRITZ!App Fon „Mehr / FRITZ!Box“. Unter „Telefoniegerät“ steht der Name, mit dem das Smartphone in der FRITZ!Box eingetragen ist. Richten Sie das Smartphone in der FRITZ!Box ein, siehe Seite 10.5 IP-Telefon anschließen IP-Telefone sind Telefone für die Telefonie über das Internet...
FRITZ!Box automatisch eingerichtet. Dieses Ver- fahren wird auch „Fernkonfiguration“ genannt. Die Fernkonfiguration startet gleich nach dem Anschließen der FRITZ!Box ans Internet oder erst nach dem Öffnen der Be- nutzeroberfläche der FRITZ!Box. Die eingerichteten Internetrufnummern finden Sie in der Be- nutzeroberfläche unter „Telefonie / Eigene Rufnummern“.
Telefone und andere Endgeräte in FRITZ!Box einrichten 11.2 Telefone und andere Endgeräte in FRITZ!Box einrichten Richten Sie Ihre Telefone und anderen Endgeräte in der FRITZ!Box ein. Dabei legen Sie für jedes Endgerät fest: • Interner Name, der zum Beispiel in der Anrufliste der FRITZ!Box erscheint.
Ihrer FRITZ!Box. Dieses Kapitel beschreibt, wie Sie ein Kennwort für die FRITZ!Box-Benutzeroberfläche einrichten und wa- rum Sie den Kennwortschutz verwenden sollten. Weitere Sicherheitsthemen rund um die Nutzung der FRITZ!Box finden Sie auf der AVM-Internetseite unter avm.de/Sicherheit. 12.1 Anmeldung mit Kennwort: Verfahren der FRITZ!Box Die FRITZ!Box bietet zwei Möglichkeiten, wie Sie einen Kenn-...
Das FRITZ!Box-Kennwort ist das grundlegende Anmeldever- fahren für die FRITZ!Box-Benutzeroberfläche. Alle Nutzer, die dieses Kennwort kennen, können die Benutzeroberfläche öff- nen und auf alle Inhalte und Einstellungen der FRITZ!Box zu- greifen. FRITZ!Box-Kennwort einrichten Öffnen Sie in der FRITZ!Box-Benutzeroberfläche das Me- nü...
FRITZ!Box-Kennwort verwenden Wählen Sie die Option „Anmeldung mit dem FRITZ!Box- Kennwort“ aus. Tragen Sie in das Feld „FRITZ!Box-Kennwort“ das von Ih- nen gewählte Kennwort ein. Informationen zu den Zeichen, die Sie für das Kennwort verwenden dürfen, finden Sie in der Hilfe der FRITZ!Box- Benutzeroberfläche.
Inhalte und Einstellungen sehen und ändern, für die er Zugriffsberechtigungen hat. FRITZ!Box-Benutzer einrichten Sie können in der FRITZ!Box bis zu 18 Benutzerkonten ein- richten. Bevor Sie im Menü „System / FRITZ!Box-Benutzer / Anmel- dung im Heimnetz“ das Verfahren „Anmeldung mit FRITZ!Box- Benutzernamen und Kennwort“...
Seite 64
Legen Sie fest, ob der neue FRITZ!Box-Benutzer auch aus dem Internet auf die für ihn freigegebenen Inhalte der FRITZ!Box zugreifen darf. Beachten Sie, dass Sie für den Zugriff auf die FRITZ!Box aus dem Internet auch einen entsprechenden Dienst der FRITZ!Box aktivieren müssen. Wie das geht, lesen Sie im...
Seite 65
FRITZ!Box-Benutzer verwenden Mit dem ersten Benutzer, der Einstellungen an der FRITZ!Box vornehmen darf, ist dieser Kennwortschutz Ihrer FRITZ!Box eingerichtet. Sie können nun weitere Benutzer anlegen. Weitere FRITZ!Box-Benutzer anlegen Öffnen Sie in der FRITZ!Box-Benutzeroberfläche das Me- nü „System / FRITZ!Box-Benutzer / Benutzer“.
Seite 66
FRITZ!Box-Benutzer verwenden Legen Sie keine Benutzerkonten für temporäre Benutzer (zum Beispiel Wochenendgäste) an, denen Sie vorüberge- hend Zugang zum Internet über Ihre FRITZ!Box bereitstellen wollen. Nutzen Sie stattdessen den Gastzugang der FRITZ!Box, siehe Seite 166. Berechtigungen für FRITZ!Box-Benutzer Von den Berechtigungen hängt ab, auf welche Inhalte der FRITZ!Box ein FRITZ!Box-Benutzer zugreifen darf.
Seite 67
Mobilgerät oder von seinem Computer aus eine sichere VPN-Verbindung zur FRITZ!Box und ihrem Heimnetz auf- bauen. Aus dem Internet auf die FRITZ!Box zugreifen Damit Sie auch aus dem Internet auf Ihre FRITZ!Box zugreifen können, müssen die folgenden Voraussetzungen alle erfüllt sein: •...
FRITZ!Box-Benutzer verwenden Ein FRITZ!Box-Benutzer, für den der Zugriff aus dem Internet erlaubt ist, kann über den Dienst MyFRITZ! (myfritz.net) von überall her auf die zugehörige FRITZ!Box zugreifen. Aus dem Internet erreichbar sind für ihn immer nur die FRITZ!Box-Inhal- te, auf die er auch aus dem Heimnetz zugreifen darf.
FRITZ!Box-Benutzer verwenden Der Grund dafür ist, dass der Dienst FRITZ!NAS, in dem die mit der FRITZ!Box verbundenen Speicher zusammengefasst wer- den, auch über die Protokolle SAMBA und FTP zugänglich ist. Wenn Sie über die Windows-Dateifreigabe oder über einen FTP-Client auf FRITZ!NAS zugreifen, muss zur Authentifizie- rung der Benutzer „ftpuser“...
Seite 70
Der Inhaber eines deaktivierten Benutzerkontos kann nicht mehr auf die FRITZ!Box-Inhalte zugreifen. Das Benutzerkonto, mit dem Sie gerade an der Benutzerober- fläche Ihrer FRITZ!Box angemeldet sind, können Sie weder lö- schen noch deaktivieren. Öffnen Sie in der FRITZ!Box-Benutzeroberfläche das Me- nü...
Wenn Sie Ihr Kennwort für die Benutzeroberfläche vergessen haben, müssen Sie die FRITZ!Box aus Sicherheitsgründen auf Werkseinstel- lungen zurücksetzen. Sie können diesen Vorgang vermeiden, indem Sie bei der Einrichtung Ihrer FRITZ!Box den Push Service "Kennwort vergessen" aktivieren. Push Service "Kennwort vergessen" verwenden...
Aktionen geschützt. Wir raten daher dringend da- von ab, die FRITZ!Box-Benutzeroberfläche ungeschützt zu nutzen! Schützen Sie Ihre FRITZ!Box, indem Sie ein Kennwort für die FRITZ!Box-Benutzeroberfläche festlegen. Wählen Sie dazu im Menü „System / FRITZ!Box-Benutzer / Anmeldung im Heim- netz“ eines der Anmeldeverfahren mit Kennwortschutz aus.
MyFRITZ!: Von überall auf FRITZ!Box zugreifen MyFRITZ! ist ein Internetdienst von AVM, mit dem Sie von überall auf der Welt Ihre FRITZ!Box so nutzen können, als wären Sie zu Hause. Dieses Kapitel beschreibt, was MyFRITZ! leistet und wie Sie MyFRITZ! einrichten.
übermittelt die FRITZ!Box nach jeder Änderung der öffentli- chen IP-Adresse diese geänderte IP-Adresse an das MyFRITZ!- Konto. Über die IP-Adresse ist die FRITZ!Box weltweit im Inter- net erreichbar. Wenn Sie sich bei MyFRITZ! anmelden, dann werden Sie anhand der IP-Adresse zu Ihrer FRITZ!Box weiter- geleitet.
13.2 MyFRITZ! nutzen Sobald Sie ein MyFRITZ!-Konto erstellt und Ihre FRITZ!Box bei dem Konto registriert haben, können Sie den Dienst MyFRITZ! nutzen. Sie erreichen Ihre FRITZ!Box von unterwegs, indem Sie die In- ternetseite myfritz.net in einem beliebigen Internetbrowser aufrufen. FRITZ!Box 7490...
Seite 76
Klicken Sie auf die Schaltfläche „Zu meiner FRITZ!Box“. Geben Sie zur Anmeldung an Ihrer FRITZ!Box die Daten Ihres FRITZ!Box-Benutzerkontos ein. Sie werden auf die MyFRITZ!-Seite Ihrer FRITZ!Box geleitet. Hier haben Sie Zugriff auf die FRITZ!Box-Inhalte, die in Ihrem FRITZ!Box-Benutzerkonto als Berechtigungen freigeschaltet sind, siehe Seite MyFRITZ! über Smartphone oder Tablet...
Seite 77
Ihres FRITZ!Box-Benutzerkontos ein. Dies sind Ihre E- Mail-Adresse oder Ihr FRITZ!Box-Benutzername sowie das zugehörige Kennwort. Sie werden auf die MyFRITZ!-Seite Ihrer FRITZ!Box geleitet. Hier haben Sie Zugriff auf die FRITZ!Box-Inhalte, die in Ihrem FRITZ!Box-Benutzerkonto als Berechtigungen freigeschaltet sind, siehe Seite MyFRITZ! im Heimnetz MyFRITZ! können Sie auch über den Internetbrowser eines be-...
Sicherheit bei MyFRITZ! • Jede FRITZ!Box wird über ihre jeweilige Benutzerober- fläche bei dem MyFRITZ!-Konto registriert. Wählen Sie im Menü „Internet / MyFRITZ!“ die Einstel- lung „FRITZ!Box an einem vorhandenen MyFRITZ!-Konto anmelden“. • Wenn Sie sich bei MyFRITZ! anmelden, dann werden Ih- nen alle registrierten Geräte angezeigt.
FRITZ!Box als Internet-Router FRITZ!Box als Internet-Router Die FRITZ!Box verbindet Computer in Ihrem Heimnetz mit dem Inter- net. In diesem Kapitel erfahren Sie, welche Möglichkeiten die FRITZ!Box als Internet-Router bietet und wie Sie diese nutzen können. 14.1 Kindersicherung: Zugangsprofile für die Internetnutzung Mithilfe von Zugangsprofilen können Sie die Internetnutzung...
Seite 80
Kindersicherung: Zugangsprofile für die Internetnutzung • Netzwerkgeräte, die sich im Gastnetz der FRITZ!Box an- melden, erhalten automatisch das Zugangsprofil „Gast“. Im Gastnetz ist nur dieses Zugangsprofil möglich. Voreingestellte Zugangsprofile In der FRITZ!Box gibt es vier voreingestellte Zugangsprofile, die Sie verwenden können.
Seite 81
Internetzu- griff gesperrt. Änderbar Das Profil „Gast“ kann geändert werden. Automatische Zuordnung Netzwerkgeräte, die über den Gastzugang mit der FRITZ!Box ver- bunden sind, erhalten das Profil „Gast“. Einziges Zugangsprofil Am Gastzugang gibt es nur dieses Zugangsprofil. Kein Budget Im Profil „Standard“...
Seite 82
18 bis 21 Uhr; pro Tag Freitag höchstens 3 Stunden Samstag und Sonntag jeweils von 10 bis 12 Uhr und von 16 bis 22 Uhr; pro Tag höchstens 5 Stunden geteiltes Budget alle Geräte (Computer, Spiele-Konsole, Smartphone usw.) teilen sich die On- line-Zeit. FRITZ!Box 7490...
Seite 83
Medien herausgegebene Liste von indizierten Internetseiten mit jugendgefährden- den Inhalten. – Wird die Blacklist verwendet, dann kann keine Inter- netseite über ihre IP-Adresse aufgerufen werden. Das gilt auch für Internetseiten, die nicht in der Blacklist eingetragen sind. FRITZ!Box 7490...
Internetzugang in der FRITZ!Box eingerichtet ist und die Inter- netverbindung schon einmal hergestellt wurde. Einschränkungen Wenn die FRITZ!Box als IP-Client eingerichtet ist, dann ist das Menü „Internet / Filter“ nicht verfügbar. Nutzen Sie in diesem Fall die entsprechenden Funktionen des Routers, dessen In- ternetverbindung mitbenutzt wird.
Internetzugang in der FRITZ!Box eingerichtet ist und die Inter- netverbindung schon einmal hergestellt wurde. Einschränkungen Wenn die FRITZ!Box als IP-Client eingerichtet ist, dann ist das Menü „Internet / Filter“ nicht verfügbar. Nutzen Sie in diesem Fall die entsprechenden Funktionen des Routers, dessen In- ternetverbindung mitbenutzt wird.
Internetzugang in der FRITZ!Box eingerichtet ist und die Inter- netverbindung schon einmal hergestellt wurde. Einschränkungen Wenn die FRITZ!Box als IP-Client eingerichtet ist, dann ist das Menü „Internet / Filter“ nicht verfügbar. Nutzen Sie in diesem Fall die entsprechenden Funktionen des Routers, dessen In- ternetverbindung mitbenutzt wird.
Seite 87
Kindersicherung bekommen sol- len. • AVM FRITZ!Box wird als Dienst auf dem Computer instal- liert. Der Dienst muss immer aktiviert sein. Ist er nicht aktiviert, erkennt die FRITZ!Box die Windows-Benutzer nicht. Nicht erkannte Windows-Benutzer werden behan- delt wie Benutzer ohne Kindersicherung.
Sie auf „OK“. 14.2 Freigaben: Computer aus dem Internet erreichbar machen Mit der FRITZ!Box sind Anwendungen auf Ihrem Computer und in Ihrem lokalen Netzwerk standardmäßig nicht aus dem Internet erreichbar. Für Anwendungen wie Online-Spiele oder Tauschbörsen-Programme oder auch Serverdienste wie HTTP- , FTP-, VPN-, Terminal- und Fernwartungsserver müssen Sie Ih-...
Seite 89
Heimnetz vornehmen, da jeder Computer über eine eigene global gültige IPv6-Adresse verfügt. IPv4: Innerhalb von IPv4-Netzen können Sie die Fire- wall der FRITZ!Box für die Protokolle TCP und UDP unter Angabe des Portbereichs öffnen. Ein Port kann für genau einen Computer geöffnet werden. IPv6: Innerhalb von IPv6-Netzen können Sie die Fire-...
Seite 90
IPv6 richten Sie ebenfalls im Menü „Internet / Freiga- ben“ auf der Seite „IPv6“ ein. IPv4-Zugriffsadresse der FRITZ!Box ermitteln Wenn Sie Ports in der FRITZ!Box freigegeben haben, dann er- reichen andere Internetteilnehmer Ihre Computer unter der IP-Adresse, die die FRITZ!Box vom Internetanbieter bezogen hat.
Um den Dienst nutzen zu können, müssen Sie sich bei einem Dynamic-DNS-Anbieter registrieren. Dabei vereinbaren Sie den feststehenden Namen (Domainname), unter dem Ihre FRITZ!Box aus dem Internet erreichbar sein soll. Sie legen weiter einen Benutzernamen und ein Kennwort fest. Nach jeder Änderung der IP-Adresse übermittelt die FRITZ!Box die neue IP-Adresse in Form einer Aktualisierungsanforde- rung an den Dynamic-DNS-Anbieter.
Berechtigung für den Zugriff aus dem Internet. • Zugriff auf die Speicher: Jeder Benutzer, der von außer- halb über das Internet auf die Speicher der FRITZ!Box zu- greifen will, benötigt ein FRITZ!Box-Benutzerkonto, mit den Berechtigungen für den Zugriff aus dem Internet und für den Zugang zu den Inhalten der Speichermedien.
FTPS ist eine Methode zur Verschlüsselung des FTP-Pro- tokolls. Aktivieren Sie dieses Protokoll, wenn die Übertragung per FTP gesichert stattfinden soll. HTTPS, FTP und FTPS in der FRITZ!Box aktivieren Öffnen Sie die Benutzeroberfläche der FRITZ!Box, siehe Seite Schalten Sie die erweiterte Ansicht ein.
Seite 94
10 % der Upload-Bandbreite stehen für Anwendun- gen zur Verfügung, die in nachrangigen Kategorien oder überhaupt nicht priorisiert sind. • Sind mehrere Netzwerkanwendungen in der Kategorie „Priorisierte Anwendungen“ vorhanden, dann teilen die- se sich die verfügbare Kapazität. FRITZ!Box 7490...
Seite 95
Sind keine anderen Netzwerkanwendungen aktiv, dann erhalten die Hintergrundanwendungen die volle Band- breite. Priorisierungsverfahren in der FRITZ!Box In der FRITZ!Box gibt es folgende Verfahren, um Datenpakete entsprechend ihrer Priorisierung zu versenden: • Änderung der Reihenfolge, in der Pakete in Richtung Internet gesendet werden (Upstream-Richtung).
Über ein VPN (Virtual Private Network) kann ein sicherer Fern- zugang zum Netzwerk der FRITZ!Box hergestellt werden. VPN in der FRITZ!Box IPSec VPN in der FRITZ!Box basiert auf dem IPSec- Standard. Computer-LAN Computer-LAN-Kopplung: VPN-Verbindun- gen können für einzelne entfernte Compu- ter eingerichtet werden.
Seite 97
Auf den Internetseiten von AVM gibt es das VPN Service-Por- tal, auf dem Sie ausführliche Informationen zu VPN im Allge- meinen und im Zusammenhang mit der FRITZ!Box finden. Be- suchen Sie dieses Portal, wenn Sie sich umfassender mit dem Thema beschäftigen möchten.
AVM-Internetseiten heruntergeladen werden: avm.de/vpn 14.7 DNS-Server: frei wählbar In der FRITZ!Box sind für IPv4 und IPv6 DNS-Server voreinge- stellt. Es handelt sich dabei um die vom Internetanbieter zugewie- senen DNS-Server. Der voreingestellte DNS-Server kann sowohl für IPv4 als auch IPv6 durch einen freien DNS-Server ersetzt werden.
Seite 99
Unterstützung mit der FRITZ!Box Die FRITZ!Box unterstützt DNSSEC-Anfragen über UDP. Die FRITZ!Box hat einen DNS-Proxy. Von den Computern im Heimnetz wird die FRITZ!Box als DNS-Server genutzt. DNSSEC- Anfragen aus dem Heimnetz leitet die FRITZ!Box ins Internet weiter. DNSSEC-Antworten aus dem Internet leitet die FRITZ!Box ins Heimnetz weiter.
• Die FRITZ!Box unterstützt die Verfahren Dual Stack und Dual Stack Lite, die eine gleichzeitige Nutzung von IPv6 und IPv4 ermöglichen. Das heißt, die FRITZ!Box kann so- wohl mit dem IPv4- als auch mit dem IPv6-Bereich des Internets kommunizieren. •...
Seite 101
Schalten Sie die erweiterte Ansicht ein. Wählen Sie das Menü „Internet / Zugangsdaten“ aus. Wählen Sie „IPv6“ aus und richten Sie IPv6 in der FRITZ!Box ein. Nutzen Sie dazu auch die Hilfe in der Be- nutzeroberfläche der FRITZ!Box. IPv6 am Computer einrichten...
So richten Sie die Mobilfunkverbindung als Ersatz bei DSL- Ausfall ein: Stecken Sie das USB-Modem in die USB-Buchse der FRITZ!Box. Öffnen Sie die Benutzeroberfläche der FRITZ!Box, siehe Seite Im Menü „Internet“ wird das Untermenü „Mobilfunk“ an- gezeigt. Das Menü „Mobilfunk“ ist erst dann verfügbar, wenn das UMTS-/HSPA-Modem am USB-Anschluss der FRITZ!Box steckt.
Sie erhalten eine kurze Einführung in LISP. • Sie erhalten einen Überblick über die Nutzungsmöglich- keiten von LISP. • Das Kapitel enthält eine Anleitung, wie Sie die FRITZ!Box als LISP-Router einrichten. Definition und Komponenten LISP: Definition LISP: Locator/Identifier Separation Protocol IP-Protokoll LISP ist ein Protokoll für die Übertragung von...
Seite 104
LISP: FRITZ!Box als LISP-Router Eigenschaften von RLOC und EID RLOC gibt den Ort an, an dem sich das adressierte Netz- • werk (Netzwerksegment oder Netzwerkgerät) befin- wird vom Internetanbieter zugewiesen • ist eine öffentliche IP-Adresse • steht im äußeren Header des LISP-Pakets •...
LISP: FRITZ!Box als LISP-Router PETR (Proxy ETR) Ein PETR ist für die Kommunikation zwischen LISP- und Nicht-LISP-Seiten erforderlich. Auf der LISP-Seite arbeitet er wie ein LISP-Router, auf der Nicht-LISP-Seite wie ein nativer IP-Rou- ter. PITR (PROXY ITR) Ein PITR ist für die Kommunikation zwischen Nicht-LISP-Seiten und LISP-Seiten erforder- lich.
FRITZ!Box als LISP-Router einrichten FRITZ!Box als LISP-Router • Die FRITZ!Box kann als LISP-Router konfiguriert werden. • Als LISP-Router ist die FRITZ!Box ein xTR (ETR und ITR). Vorbereitungen Sie benötigen einen LISP-Provider. Registrieren Sie sich bei einem LISP-Provider. Alle Informationen, die Sie benötigen, um die FRITZ!Box als LISP-Router einzurichten, erhalten Sie vom LISP-Provider.
FRITZ!Box als WLAN-Basisstation FRITZ!Box als WLAN-Basisstation Die FRITZ!Box ist eine WLAN-Basisstation für WLAN-Geräte wie Note- books, Tablets oder Smartphones. Die FRITZ!Box kann WLAN-Verbin- dungen in zwei Frequenzbändern gleichzeitig herstellen – mit dem schnellen WLAN AC-Standard und dem WLAN N-Standard. Die FRITZ!Box ist mit dem Verschlüsselungsmechanismus aus dem aktu-...
Oder Sie richten eine zweite FRITZ!Box als WLAN-Repeater ein. WLAN-Funknetz mit einem WLAN-Repeater vergrößern Sie können Ihr WLAN-Funknetz mit einem WLAN-Repeater ver- größern. In Verbindung mit der FRITZ!Box sind die AVM FRITZ!WLAN Repeater besonders geeignet. Alle Modelle der FRITZ!Box 7490...
Bitte informieren Sie sich im Internet unter: avm.de/wlan_repeater Vorhandene FRITZ!Box als Repeater einsetzen Sie können das WLAN-Funknetz Ihrer FRITZ!Box mit einer zu- sätzlichen FRITZ!Box erweitern, die Sie bereits besitzen. Für die Erweiterung Ihres WLAN-Funknetzes richten Sie in diesem Gerät die Funktion Repeater ein.
Seite 110
IEEE 802.11b Dies ist mit maximal 11 Mbit/s Übertragungsgeschwindigkeit der älteste WLAN-Standard. Ältere WLAN-Geräte der ersten Generation können über 802.11b mit der FRITZ!Box verbun- den werden. Beherrscht das WLAN-Gerät neuere Standards wie zum Beispiel 802.11g, sollte jedoch der neueste Stan- dard verwendet werden.
Seite 111
Der Standard ist kompatibel zu den Standards 802.11a und 802.11n, was die Verwendung von älteren WLAN-Geräten er- möglicht. Die FRITZ!Box 7490 hat einen zweiten Access-Point, der für den 2,4-GHz-Bereich zuständig ist. Dadurch können auch WLAN-Geräte der Standards 802.11b/g/n verwendet werden.
Seite 112
Sie die FRITZ!Box besonders flexibel für die verschiedensten WLAN-Geräte und Einsatzzwecke in Ihrem Netzwerk als WLAN-Basisstation einsetzen. • Stellen Sie in der FRITZ!Box die Standards der beiden WLAN-Funknetze so ein, dass sie mit den Standards aller im WLAN-Funknetz verwendeten WLAN-Geräte verträg- lich sind.
Seite 113
Standards verträglich sind: • 802.11n • 802.11a Wählen Sie als WLAN-Standard für das 5-GHz-Frequenzband folgende Einstellung: 802.11n+a 11ac In Ihrem Funknetz gibt es WLAN-Geräte, die den Standard 802.11ac unterstützen: Wählen Sie als WLAN-Standard für das 5-GHz-Frequenzband folgende Einstellung: 802.11ac FRITZ!Box 7490...
FRITZ!Box zusammen mit WLAN-Geräten benutzt werden, die ebenfalls WPA2 mit AES oder WPA mit TKIP unterstützen. Frequenzbereiche WLAN nutzt als Übertragungsbereich die Frequenzbereiche bei 2,4 GHz sowie bei 5 GHz. Mit der FRITZ!Box 7490 können Sie in beiden Frequenzberei- chen gleichzeitig WLAN-Verbindungen aufbauen. FRITZ!Box 7490...
Seite 115
Bei anhaltenden Störungen in einem WLAN sollten Sie zu- nächst immer einen anderen Kanal auswählen. WLAN-Autokanal Die FRITZ!Box sucht mit der Funktion WLAN-Autokanal auto- matisch nach einem möglichst störungsfreien Kanal. Dabei werden Störeinflüsse von benachbarten Funknetzen (WLAN- Basisstationen) und weiteren potentiellen Störquellen (zum Beispiel Videobrücken, Babyfone, Mikrowellen) berücksich-...
Seite 116
Frequenzwahl). DFS stellt sicher, dass die Kanäle 52 bis 140 für bevorrechtigte Nutzer, wie zum Beispiel Wetterradaranla- gen, freigehalten werden. Wenn Sie Ihre FRITZ!Box in einem dieser Kanäle betreiben, hört sie den gewählten Kanal perio- disch auf bevorrechtigte Nutzer ab und wechselt falls erfor- derlich zu einem anderen Kanal.
Seite 117
(zum Beispiel Mails lesen und schrei- ben), verwenden Sie das 2,4-GHz-Frequenzband. Bandbreite Die FRITZ!Box kann abhängig von der zum Einsatz kommen- den Generation des IEEE 802.11n-Standards, 300 bis 450 Mbit/s über WLAN transportieren. Im IEEE 802ac-Stan- dard sind bis zu 1300 Mbit/s möglich. Steht im Funkspekt- rum nicht genügend Raum für eine störungsfreie Übertragung...
Seite 118
2,467 2,437 2,472 2,442 Aufteilung der WLAN-Kanäle im 5-GHz-Bereich: Kanal Frequenz (GHz) Kanal Frequenz (GHz) 5,180 5,540 5,200 5,560 5,220 5,580 5,240 5,600 5,260 5,620 5,280 5,640 5,300 5,660 5,320 5,680 5,500 5,700 (nur 20 MHz Bandbreite) 5,520 FRITZ!Box 7490...
FRITZ!Box als Telefonanlage FRITZ!Box als Telefonanlage Dieses Kapitel beschreibt, wie Sie die FRITZ!Box als Telefonanlage nutzen. 16.1 Telefonbuch Wie kann ich das Telefonbuch nutzen? • Kurzwahl: Mit Kurzwahlnummern, die Sie in den Telefon- bucheinträgen vergeben, können Sie an allen Telefonen Gespräche herstellen.
Eine ausführliche Anleitung finden Sie in der Hilfe der FRITZ!Box-Benutzeroberfläche. Das Telefonbuch ist im Menü der FRITZ!Fon-Schnurlostelefone verfügbar. Online-Telefonbücher synchronisieren Die FRITZ!Box synchronisiert das Telefonbuch in der FRITZ!Box alle 24 Stunden automatisch mit dem Online-Telefonbuch. Sie können die Telefonbücher auch jederzeit per Mausklick synchronisieren. FRITZ!Box 7490...
Eine CSV-Datei lässt sich zum Beispiel in einem Tabellenkalkulationsprogramm öffnen. FRITZ!App Ticker bringt die Anrufliste aufs Smartphone FRITZ!App Ticker bringt die Anrufliste der FRITZ!Box auf Ihr Android-Smartphone. Das Widget informiert Sie zu Hause und unterwegs über alle verpassten Anrufe.
Anrufbeantworter 16.3 Anrufbeantworter Sie können die FRITZ!Box als Anrufbeantworter nutzen, ohne ein zusätzliches Gerät anzuschließen. Funktionen • Neue Nachrichten erhalten Sie auf Wunsch automatisch per E-Mail. • Wenn Sie mehr als eine Rufnummer haben, können Sie bis zu 5 verschiedene Anrufbeantworter einrichten.
Sie können auch gleich eine Taste drücken, siehe Sprachmenü Seite 124. Anrufbeantworter an FRITZ!Fon bedienen Sie können den Anrufbeantworter im Menü Ihrer FRITZ!Fon- Schnurlostelefone bedienen. Eine ausführliche Anleitung fin- den Sie im aktuellen FRITZ!Fon-Handbuch auf avm.de/hand- buecher. Gespräch vom Anrufbeantworter heranholen Wenn der Anrufbeantworter einen Anruf angenommen und der Anrufer noch nicht aufgelegt hat, können Sie den Anruf...
Seite 124
2 Ansage löschen Ansage aufnehmen > Aufnahme beenden mit 1 Menü „Aufnahme und Auswahl“ erneut anhören zurück zum Hauptmenü Menü „Ansagen aufnehmen“ erneut anhören zurück zum Hauptmenü Aufnahme- und Hinweismodus ein- / ausschalten Hauptmenü erneut anhören FRITZ!Box 7490...
Faxfunktion 16.4 Faxfunktion Mit der FRITZ!Box können Sie ohne Faxgerät Faxe empfangen und ver- senden. Auf Wunsch leitet die FRITZ!Box empfangene Faxe per E-Mail weiter. Faxfunktion einrichten Öffnen Sie die Benutzeroberfläche der FRITZ!Box, siehe Seite Wählen Sie „Telefonie / Telefoniegeräte“.
Telefongespräch handelt. Anrufer können eine Nachricht hinterlassen und Faxe werden an die Faxfunktion weitergeleitet. So richten Sie die automatische Fax-Erkennung ein: Öffnen Sie die Benutzeroberfläche der FRITZ!Box, siehe Seite Richten Sie die Faxfunktion ein, siehe Seite 125.
Fax zentriert. Ist das Bild größer als DIN A4, wird es ver- kleinert. Klicken Sie auf „Senden“. Der Faxversand startet. Fax versenden mit FRITZ!fax für FRITZ!Box Wenn Sie häufiger Faxe versenden, können Sie das kostenlo- se Programm „FRITZ!fax für FRITZ!Box“ nutzen. Sie erhalten das Programm im Downloadbereich auf avm.de...
Wahlregeln für ausgehende Gespräche Wenn Sie mehrere Rufnummern haben, können Sie Wahlre- geln einrichten. Eine Wahlregel legt fest, welche Rufnummer die FRITZ!Box für Gespräche in einen bestimmten Rufnummernbereich verwen- det, zum Beispiel ins Mobilfunknetz oder ins Ausland. Beispiel: Sie haben eine Rufnummer, mit der Sie günstig ins Ausland telefonieren.
Verbindungsart (Internet, Festnetz) aus. Um die Einstellungen zu speichern, klicken Sie auf „OK“. 16.7 Rufsperren für Anrufer und Rufnummern In der FRITZ!Box können Sie Rufnummern für ausgehende und für ankommende Anrufe sperren. Wie funktioniert eine Rufsperre? Sie können verschiedene Arten von Rufsperren einrichten: Rufsperre für...
16.8 Klingelsperre Eine Klingelsperre sorgt dafür, dass ein Telefon zu vorher fest- gelegten Zeiten nicht klingelt. Anrufe, die Sie verpassen, er- scheinen jedoch in der Anrufliste der FRITZ!Box. Klingelsperre einrichten Öffnen Sie die Benutzeroberfläche der FRITZ!Box, siehe Seite Wählen Sie „Telefonie / Telefoniegeräte“.
FRITZ!Box-Benutzeroberfläche. Drücken Sie „OK“. Wählen Sie „Aktivieren“ und drücken Sie „OK“. Stellen Sie die Empfindlichkeit ein. Das Babyfon ist aktiviert. Auf der Anzeige Ihres FRITZ!Fon steht „Babyfon aktiv“. Um das Babyfon zu deaktivieren, verlassen Sie das Menü „Babyfon aktiv“.
Wenn das Babyfon zu empfindlich reagiert, richten Sie es mit einer niedrigeren Empfindlichkeit ein. Die 3. Taste bestimmt die Empfindlichkeit. 8 Stufen sind verfügbar: Empfindlichkeit Tasten s41s<Rufnummer>r höchste s42s<Rufnummer>r s48s<Rufnummer>r niedrigste Um das Babyfon zu deaktivieren, legen Sie den Hörer auf. FRITZ!Box 7490...
Heben Sie den Hörer ab. Rundruf Ein Rundruf ist ein interner Anruf, der alle Telefone an der FRITZ!Box klingeln lässt. Das Gespräch führen Sie mit dem Te- lefon, an dem zuerst der Hörer abgehoben wird. Drücken Sie am Telefon die Tasten ss9.
Seite 134
Telefonieren mit Komfortfunktionen Rufnummer fürs nächste Gespräch festlegen Sie können vor einem Telefongespräch festlegen, ob die FRITZ!Box das Gespräch übers Festnetz oder eine bestimmte Internetrufnummer herstellt. Wahlregeln und für das Telefon eingerichtete Rufnummern werden für dieses Gespräch außer Kraft gesetzt.
Drücken Sie die Tasten R2. Sie sprechen mit Teilnehmer 1 und halten Gespräch 2. Drücken Sie am Telefon folgende Tasten: Funktion Tasten Gespräch 2 beenden und zu Gespräch 1 wechseln zwischen Gespräch 1 und 2 hin- und herschalten (makeln) Dreierkonferenz herstellen FRITZ!Box 7490...
Anklopfende Anrufe an FON 1 und FON 2 annehmen oder abweisen Voraussetzungen • In der FRITZ!Box muss die Einstellung „Anklopfen“ für das Telefon aktiviert sein. Die Einstellungen des Tele- fons können Sie in der Benutzeroberfläche der FRITZ!Box unter „Telefonie / Telefoniegeräte“ bearbeiten.
Drücken Sie die Tasten sr<Seq>. Für <Seq> geben Sie eine Keypad-Sequenz ein. Wenn das Telefon am Anschluss „FON 1“ oder „FON 2“ angeschlossen ist und Sie die spontane Amtsholung (siehe Seite 181) deaktiviert haben, drücken Sie 0sr<Seq>. Heben Sie den Hörer ab. FRITZ!Box 7490...
Legen Sie den Hörer auf. Einmaliges externes Vermitteln am ISDN-Anschluss Wenn ECT für Ihren ISDN-Anschluss nicht freigeschaltet ist, können Sie ein externes Telefongespräch über die FRITZ!Box zu einem zweiten externen Teilnehmer vermitteln. Beachten Sie: Während die beiden Teilnehmer miteinander telefonieren, ist Ihr ISDN-Anschluss besetzt und im Rahmen Ihres Telefontarifs fallen Kosten für zwei Gespräche an.
Seite 139
Wenn der angerufene Teilnehmer das nächste Mal ein Telefongespräch beendet. Einen Rückruf können Sie bei internen und externen Anrufen aktivieren. Rückruf aktivieren Drücken Sie Taste 5. Sie haben dafür 20 Sekunden Zeit. Sie hören den 1 Sekunde langen positiven Quittungston. Legen Sie den Hörer auf. FRITZ!Box 7490...
Seite 140
Rückruf gelöscht. Fangen am ISDN-Anschluss „Fangen“ können Sie während eines Gesprächs aktivieren oder nachdem der Anrufer aufgelegt hat. Mehr Informationen zum Leistungsmerkmal „Fangen“ erhalten Sie von Ihrem ISDN-Anbieter. Fangen aktivieren Drücken Sie am Telefon die Tasten Rs39r. FRITZ!Box 7490...
FRITZ!Box als DECT-Basisstation FRITZ!Box als DECT-Basisstation Die FRITZ!Box ist mit einer DECT-Basisstation ausgestattet, an der Sie bis zu 6 Schnurlostelefone anmelden können. 17.1 Schnurlostelefon suchen Haben Sie ein Schnurlostelefon verlegt, können Sie es mit ei- nem sogenannten Paging-Ruf suchen: Drücken Sie kurz den DECT-Taster der FRITZ!Box. Alle Schnurlostelefone, die an der FRITZ!Box angemeldet sind, klingeln.
DECT Eco ermöglicht das Abschalten des DECT-Funks bei Stand-by-Betrieb. Wie funktioniert DECT Eco? Wenn alle angemeldeten Schnurlostelefone im Stand-by-Be- trieb sind, wird der DECT-Funk der FRITZ!Box und der Telefone abgeschaltet. Wenn ein Anruf ankommt oder Sie an einem Schnurlostelefon eine Taste drücken, schaltet die FRITZ!Box den DECT-Funk wieder an.
Seite 143
DECT Eco aktivieren Melden Sie alle Schnurlostelefone neu an der FRITZ!Box DECT Eco ist aktiviert. FRITZ!Box 7490...
FRITZ!Box verbindet Netzwerkgeräte FRITZ!Box verbindet Netzwerkgeräte Alle Netzwerkgeräte, die mit der FRITZ!Box verbunden sind, bilden zu- sammen ein Netzwerk. Netzwerkgeräte sind zum Beispiel Computer, Spielekonsolen oder Smartphones. Die Geräte können per Kabel oder über WLAN mit der FRITZ!Box verbunden sein. Dieses Kapitel be- schreibt die Netzwerkeinstellungen in der FRITZ!Box und wie Sie diese ändern können.
Seite 145
Netzwerkeinstellungen in der FRITZ!Box Die Spalten haben folgende Bedeutung: Symbol Eine grüne Leuchtdiode vor dem Gerätenamen zeigt an, dass das Gerät aktiv mit der FRITZ!Box verbunden ist, die Internetverbindung aber gerade nicht nutzt. Eine grün-blaue Weltkugel zeigt an, dass das Gerät die Internetverbindung gerade nutzt.
Seite 146
„Diesem Netzwerkgerät immer die gleiche IP-Adresse zu- weisen“. Wenn diese Einstellung für ein Netzwerkgerät aktiviert ist, dann weist der DHCP-Server der FRITZ!Box dem Gerät bei je- der erneuten Verbindung immer dieselbe IP-Adresse zu. Computer starten – Wake on LAN Wake on LAN ist eine Funktion, die es ermöglicht, einen Com-...
192.168.178.1 Broadcast-Adresse, mit der Nachrich- 192.168.178.255 ten im Netzwerk versendet werden IP-Adresse für den Notfall Die FRITZ!Box hat eine feste IP-Adresse, die nicht verändert werden kann. Über diese IP-Adresse ist die FRITZ!Box immer erreichbar. Feste IP-Adresse 169.254.1.1 Hinweise zum Umgang mit der festen IP-Adresse finden Sie im Kapitel Benutzeroberfläche über Notfall-IP-Adresse öffnen...
Seite 148
In den Netzwerkeinstellungen der Computer sind feste IPv4-Adressen eingetragen, die Sie nicht verändern wol- len oder nicht verändern dürfen. • Sie wollen die FRITZ!Box an das lokale IPv4-Netzwerk an- schließen, um allen Computern im IPv4-Netzwerk die Leistungsmerkmale der FRITZ!Box bereitzustellen. Reservierte IP-Adressen Das gesamte Netzwerk 192.168.180.0 ist in der FRITZ!Box für...
Seite 149
Siehe dazu Kapitel IP-Adresse automatisch beziehen Seite 152. Feste IPv4-Adressen bei aktiviertem DHCP-Server Wenn Sie an einzelnen Computern, die mit der FRITZ!Box ver- bunden sind, trotz aktivierten DHCP-Servers feste IPv4-Adres- sen einstellen wollen, dann beachten Sie bitte die folgenden Hinweise: •...
„IPv6-Adressen“, je nachdem in welchem Adressbereich Sie Änderungen vornehmen möchten. Beachten Sie, dass Änderungen an den Netzwerkeinstellun- gen in der FRITZ!Box eventuell auch Anpassungen in den Netzwerkeinstellungen Ihrer Computer erforderlich machen, damit Sie weiterhin auf die FRITZ!Box-Benutzeroberfläche zu- greifen können.
Adressen zugewiesen werden. Sie können festlegen, welche IPv6-Einstellungen der DHCPv6-Server zuweisen soll. UPnP-Einstellungen Der in der FRITZ!Box vorhandene Dienst Universal Plug & Play (UPnP) stellt für die angeschlossenen Computer Statusinfor- mationen der FRITZ!Box bereit. UPnP-fähige Programme auf den Computern können diese Informationen empfangen und somit den Zustand der FRITZ!Box anzeigen (zum Beispiel Ver- bindungszustand, Datenübertragung).
Einstellung dieser Option unterscheiden sich in den verschiedenen Betriebssystemen. Lesen Sie dazu den Abschnitt für Ihr Betriebssystem. Wenn die FRITZ!Box in einem Netzwerk betrieben wird, dann darf in diesem Netzwerk kein anderer DHCP-Server aktiviert sein. IP-Adresse automatisch beziehen in Windows In Windows 7 und Vista klicken Sie auf „Start“, geben...
Seite 153
„DNS-Serveradresse automatisch bezie- hen“ auch für das Internetprotokoll Version 6 (TCP/IPv6). Der Computer erhält eine IP-Adresse von der FRITZ!Box. IP-Adresse automatisch beziehen in Mac OS X Wählen Sie im Apfelmenü „Systemeinstellungen“. Klicken Sie im Fenster „Systemeinstellungen“ auf das Symbol „Netzwerk“.
IP-Adresse automatisch beziehen Der Computer erhält jetzt eine IP-Adresse von der FRITZ!Box. IP-Adresse automatisch beziehen in Linux Ausführliche Grundlagen und Hilfestellungen zum Thema Netzwerkeinstellungen in Linux finden Sie zum Beispiel un- ter: http://www.linuxhaven.de/dlhp/HOWTO/DE-Netzwerk-HOW- TO.html FRITZ!Box 7490...
USB-Geräte an der FRITZ!Box USB-Geräte an der FRITZ!Box Die FRITZ!Box hat zwei USB-Anschlüsse, an denen Sie verschiedene USB-Geräte anschließen können. Alle Netzwerkgeräte im FRITZ!Box- Heimnetz können diese USB-Geräte gemeinsam und gleichzeitig ver- wenden. Dieses Kapitel beschreibt, wie Sie einen Drucker im Netzwerk gemein- sam verwenden, welche USB-Geräte Sie in Ihrem FRITZ!Box-Heimnetz...
Sie können einen Standard-USB-Drucker oder ein Multi- funktionsgerät mit Scanner und Fax-Funktion anschlie- ßen. • Sie können einen USB-Hub an die FRITZ!Box anschlie- ßen und an diesem Hub bis zu vier USB-Geräte verwen- den. Sie können USB-Hubs mit oder ohne separate Stromver- sorgung einsetzen.
19.4 Zugriffsberechtigung einrichten Sie können die Daten auf Ihrem USB-Speicher vor unerlaub- tem Zugriff schützen, indem Sie die Benutzeroberfläche Ihrer FRITZ!Box mit einem Kennwort sichern. Im Menü „System / FRITZ!Box-Kennwort“ können Sie • ein gemeinsames Kennwort einrichten, das immer abge-...
Hinweise in der Hilfe der FRITZ!Box-Benutzeroberfläche. • Für den Zugriff auf Mediendaten wie Musik, Bilder und Videos, die auf den Speichern der FRITZ!Box bereitlie- gen, können Sie den FRITZ!Box-Mediaserver aktivieren. Geeignete Abspielgeräte wie zum Beispiel TV-Geräte, In- ternetradios, Smartphones oder der Windows Media Player können die Mediendaten dann per Streaming vom...
Seite 159
Port“ und klicken Sie „Weiter“. Tragen Sie „fritz.box“ im Feld „Drucker und IP-Adresse“ ein. Wenn die FRITZ!Box als WLAN-Repeater oder IP-Client eingerichtet ist, tragen Sie hier die IP-Adresse ein, unter der die FRITZ!Box im Netzwerk erreichbar ist. Tragen Sie im Feld „Portname“ einen beliebigen Namen ein und klicken Sie „Weiter“.
Seite 160
Sie auf „Weiter“. Tragen Sie im Eingabefeld „Hostname oder IP-Adresse“: „fritz.box“ ein. Wenn die FRITZ!Box als WLAN-Repeater oder IP-Client eingerichtet ist, tragen Sie hier die IP-Adresse ein, unter der die FRITZ!Box im Netzwerk erreichbar ist. Klicken Sie auf „Weiter“.
Seite 161
Sie hier die IP-Adresse ein, unter der die FRITZ!Box im Netzwerk erreichbar ist. Wählen Sie im Ausklappmenü „Drucken mit:“ den Dru- cker aus, der am USB-Anschluss Ihrer FRITZ!Box ange- schlossen ist. Wird der Drucker nicht angezeigt, installieren Sie zu- nächst den passenden Druckertreiber.
Speicher mit FRITZ!NAS verwalten Speicher mit FRITZ!NAS verwalten Mit FRITZ!NAS können Sie die Daten auf den Speichern Ihrer FRITZ!Box in einer übersichtlichen Oberfläche anzeigen. Alle Teilnehmer des FRITZ!Box-Heimnetzes können FRITZ!NAS in einem Internetbrowser starten und über diese Plattform zum Beispiel auf Musik, Bilder, Vi- deos und Dokumente der FRITZ!Box-Speicher zugreifen.
Seite 163
FRITZ!NAS Kennwortschutz Informationen zum Kennwortschutz Ihrer FRITZ!Box finden Sie im Kapitel Kennwortschutz: FRITZ!Box sicher nutzen Seite FRITZ!Box 7490...
FRITZ!Box-Namen vergeben FRITZ!Box-Namen vergeben In der FRITZ!Box-Benutzeroberfläche können Sie einen indivi- duellen Namen für Ihre FRITZ!Box vergeben. Der Name wird unter „Heimnetz / FRITZ!Box-Name“ eingerichtet und in die folgenden Bereiche Ihrer Heimnetz-Anzeige übernommen: • Name des WLAN-Funknetzes (SSID) • Name des Gastfunknetzes (SSID) •...
Mit Smart-Home-Geräten von AVM können Sie Aufgaben in Ih- rem Haushalt automatisieren und über das Internet steuern. AVM Smart-Home-Geräte lassen sich an beliebige Steckdo- sen anschließen und kabellos mit der FRITZ!Box verbinden. Sie können alle angeschlossenen Smart-Home-Geräte in der FRITZ!Box-Benutzeroberfläche unter „Heimnetz / Smart Ho- me“...
Internetzugang für Gäste einrichten Internetzugang für Gäste einrichten Mit der FRITZ!Box können Sie Ihren Gästen einen eigenen Internetzu- gang bereitstellen. An diesem Gastzugang können die Gäste mit ihren eigenen Geräten im Internet surfen, können aber nicht auf die Inhalte Ihres Heimnetzes zugreifen.
Zugangsprofil können Sie im Menü „Internet / Filter“ auf dem Tab „Zugangsprofile“ bearbeiten. Gastzugang einrichten So richten Sie den Gastzugang ein: Öffnen Sie die Benutzeroberfläche der FRITZ!Box, siehe Seite Wählen Sie im Menü „Heimnetz / Netzwerk“ die Seite „Netzwerkeinstellungen“. Setzen Sie im Abschnitt „Gastzugang“ das Häkchen vor der Option „Gastzugang für LAN 4 aktiv“.
Google Chrome zum Beispiel führt eine Google-Suche durch, wenn die Adresse der FRITZ!Box noch unbekannt ist und un- vollständig eingegeben wird. FRITZ!Box neu starten Trennen Sie die FRITZ!Box vom Stromnetz. Stellen Sie nach circa fünf Sekunden die Verbindung zum Stromnetz wieder her.
Seite 169
Wählen Sie „Gesamter Zeitraum“ und darunter nur die Option „Cache löschen“ aus. Klicken Sie auf „Browserdaten löschen“. Andere Internetbrowser Wenn Sie einen anderen Internetbrowser verwenden, erfah- ren Sie in der Hilfe Ihres Browsers, wie Sie den Cache leeren. FRITZ!Box 7490...
Benutzeroberfläche lässt sich nicht öffnen Proxy-Einstellungen des Internetbrowsers prüfen Wenn in Ihrem Internetbrowser ein Proxyserver aktiviert ist, muss die Adresse der FRITZ!Box als Ausnahme eingetragen werden. Prüfen Sie die Einstellungen Ihres Internetbrowsers: Firefox Klicken Sie auf die orangefarbene Firefox-Schaltfläche und wählen Sie „Einstellungen / Einstellungen“.
Sie so verwenden: Schließen Sie Ihren Computer mit einem Netzwerkkabel an den Anschluss „LAN 2“ der FRITZ!Box an. Wenn Ihr Computer schon über WLAN mit der FRITZ!Box verbunden ist, trennen Sie die WLAN-Verbindung. Stellen Sie sicher, dass der Computer die IP-Adresse...
„DHCP-Server aktivieren“ und klicken Sie auf „OK“. 24.2 WLAN-Verbindung lässt sich nicht herstellen Können Sie keine WLAN-Verbindung zwischen Ihrem Compu- ter und der FRITZ!Box aufbauen, kann das verschiedene Ursa- chen haben. Führen Sie die folgenden Maßnahmen nacheinander durch, bis der Fehler behoben ist.
24.3 WLAN-Verbindung bricht ab Bricht die WLAN-Verbindung zwischen Ihrem Computer und der FRITZ!Box immer wieder ab, kann das verschiedene Ursa- chen haben. Führen Sie die folgenden Maßnahmen nachein- ander durch, bis der Fehler behoben ist. FRITZ!Box und WLAN-Geräte richtig aufstellen Oft reicht es, die FRITZ!Box und WLAN-Geräte anders aufzu-...
Hindernisse zwischen den Geräten befinden. Automatische Wahl des Funkkanals einstellen Stellen Sie in der FRITZ!Box die automatische Wahl des Funk- kanals ein. Die FRITZ!Box wählt dann automatisch einen mög- lichst störungsfreien Funkkanal. Öffnen Sie die Benutzeroberfläche der FRITZ!Box, siehe Seite Wählen Sie „WLAN / Funkkanal“.
FRITZ!Box am Telefon einrichten FRITZ!Box am Telefon einrichten Verschiedene Funktionen der FRITZ!Box können Sie mit einem ange- schlossenen Telefon einrichten. 25.1 Weckruf Voraussetzungen • Sie haben einen Weckruf in der FRITZ!Box eingerichtet, siehe Weckruf Seite 130. Kann ich mehr als einen Weckruf an- und ausschalten? Nein.
25.2 Klingelsperre Für die Anschlüsse „FON 1“ und „FON 2“ können Sie eine Klingelsperre aktivieren. Sie können Klingelsperren auch in der Benutzeroberfläche der FRITZ!Box einrichten, siehe Klingelsperre Seite 130. Zeitsteuerung und Klingelsperren für andere Telefone Sie können Klingelsperren auch in der Benutzeroberfläche...
Eine Rufumleitung leitet ankommende Anrufe automatisch an eine vorher eingestellte externe Telefonnummer um. Wenn Ihr Telefonieanbieter das unterstützt, wird die Rufum- leitung beim Anbieter ausgeführt. Sonst stellt die FRITZ!Box eine zweite Verbindung her. In beiden Fällen entstehen Kos- ten im Rahmen Ihres Telefontarifs.
Art der Rufumleitung Tasten s21ss<eigene Rufnum- sofort mer>r s61ss<eigene Rufnum- verzögert (20 Sekunden) mer>r s67ss<eigene Rufnum- nur bei Besetzt mer>r Heben Sie den Hörer ab. Sie hören den 1 Sekunde langen positiven Quittungston. Legen Sie den Hörer auf. FRITZ!Box 7490...
Seite 179
Sie hören den 1 Sekunde langen positiven Quittungston. Legen Sie den Hörer auf. Deaktivieren: Rufumleitung für Anschluss FON 1 Drücken Sie am Telefon die Tasten r401ss. Heben Sie den Hörer ab. Sie hören den 1 Sekunde langen positiven Quittungston. Legen Sie den Hörer auf. FRITZ!Box 7490...
Sie hören den 1 Sekunde langen positiven Quittungston. Legen Sie den Hörer auf. 25.4 WLAN an- und ausschalten Drücken Sie am Telefon folgende Tasten: Funktion Tasten r96s1s WLAN an r96s0s WLAN aus Heben Sie den Hörer ab und legen Sie wieder auf. FRITZ!Box 7490...
Werkseinstellungen laden 25.5 Werkseinstellungen laden Alle Einstellungen, die Sie in der FRITZ!Box vorgenommen ha- ben, werden gelöscht. Drücken Sie die Tasten r991s15901590s. Heben Sie den Hörer ab und legen Sie wieder auf. Die Werkseinstellungen werden geladen. Anschließend star- tet die FRITZ!Box neu.
Spontane Amtsholung aktivieren und deaktivieren Spontane Amtsholung an FON 2 Drücken Sie am Telefon folgende Tasten: Funktion Tasten r12s0s Amtsholung deaktivieren r12s1s Amtsholung aktivieren Heben Sie den Hörer ab und legen Sie wieder auf. FRITZ!Box 7490...
So lassen sich zum Beispiel ungeeig- nete Einstellungen löschen, die eine korrekte Funktion der FRITZ!Box verhindern. Das Wiederherstellen der Werkeinstellungen ist auch dann zu empfehlen, wenn Sie die FRITZ!Box an einen anderen Nut- zer weitergeben möchten. Das Zurücksetzen der FRITZ!Box bewirkt Folgendes: •...
Sie in Ihrer FRITZ!Box vorgenommen haben, in einer Sicherungsdatei. Mit der Sicherungsdatei können Sie die Einstellungen jederzeit in der FRITZ!Box wiederherstellen oder in eine andere FRITZ!Box laden. Lesen Sie dazu das Ka- pitel Einstellungen der FRITZ!Box sichern und wiederherstel-...
Die FRITZ!Box wird auf die Werkseinstellungen zurückgesetzt. Alle Einstellungen werden dabei gelöscht. 26.2 Zusatzprogramme deinstallieren Zusatzprogramme für die FRITZ!Box erhalten Sie auf den Internetseiten von AVM unter avm.de/download. Wenn Sie auf einem oder mehreren Computern Zusatzpro- gramme installiert haben, deinstallieren Sie diese Program- me über die Systemsteuerung Ihres Windows-Betriebssys-...
Seite 186
Öffnen Sie „Start / Systemsteuerung / Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist. Markieren Sie in der Liste „Zurzeit installierte Program- me“ das AVM-Programm, das Sie deinstallieren wollen. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“. Das Programm wird deinstalliert. FRITZ!Box 7490...
Technische Daten Technische Daten Wissenswerte Fakten: Hier finden Sie die ausführlichen technischen Daten zu Ihrer FRITZ!Box 7490. 27.1 Anschlüsse und Schnittstellen • DSL-/Telefonanschluss – VDSL-/ADSL-Modem zur Verwendung mit ADSL/ADSL2/ADSL2+ nach DT AG 1TR112 (auch IP- basiert, Annex J) bzw. ITU G.992.1, ITU G.992.3, ITU G.992.5 (Annex B oder J) oder VDSL2 nach DT...
Freiton: 1 s Ton, 4 s Pause, +/– 100 ms 27.5 Geräteeigenschaften • Abmessungen (B x H x T): circa 245 x 55 x 175 mm • FRITZ!OS aktualisierbar (Update) • CE-konform • Umgebungsbedingungen – Betriebstemperatur: 0 °C – +40 °C –...
Seite 189
DSL-Verbindung aktiv – WLAN eingeschaltet; keine Geräte über WLAN ange- meldet – DECT eingeschaltet; ein Telefon über DECT angemel- det; kein Telefonat – an einem LAN-Anschluss ist ein Netzwerkgerät ange- schlossen; keine Datenübertragung; andere LAN-An- schlüsse sind nicht belegt FRITZ!Box 7490...
FRITZ!Box 7490. Für das Netzwerkkabel wird eine maximale Länge von • 100 Metern empfohlen. Zur Nutzung aller Netzwerkanschlüsse der FRITZ!Box 7490 be- • nötigen Sie zusätzliche Netzwerkkabel. Verlängerung Sie können das Netzwerkkabel an einem Ende oder an beiden En- den verlängern.
Seite 191
Kabel DSL-/Telefonkabel Abbildung Verwendung Das DSL-/Telefonkabel dient dem Anschluss der FRITZ!Box an den DSL-Splitter und an den analogen Telefonanschluss oder ISDN-An- schluss. Verlängerung Sie können das DSL-/Telefonkabel an einem Ende oder an mehre- ren Enden verlängern. Zur Verlängerung benötigen Sie jeweils fol-...
27.7 Adapter DSL-Adapter Abbildung Verwendung Der DSL-Adapter (grau) ist für den Anschluss der FRITZ!Box an einen reinen DSL-Anschluss (auch Komplettanschluss oder IP-basierter Anschluss) ohne Festnetzanschluss vorgesehen. Der DSL-Adapter wird mit einem Ende des DSL-Kabels verbunden. Ersatz Der DSL-Adapter ist ein von AVM entwickelter Adapter, der im Fach- handel nicht erhältlich ist.
Dokumentationen zur FRITZ!Box Nutzen Sie zum Ausschöpfen aller Funktionen und Leistungs- merkmale Ihrer FRITZ!Box folgende Dokumentationen: Hilfe In der Benutzeroberfläche der FRITZ!Box können Sie über das „Hilfe“-Symbol und die „Hilfe“-Schaltflächen eine ausführ- liche Hilfe aufrufen. Handbuch Auf der FRITZ!Box-CD finden Sie das Handbuch im PDF-Format im Ordner „Dokumentation“.
Sie ferner weiterführende Informationen und nützli- che Tipps zu Einrichtung und Bedienung Ihrer FRITZ!Box: avm.de/service Videos zur FRITZ!Box Zu vielen Funktionen der FRITZ!Box gibt es Videos, in denen Ihnen gezeigt wird, wie die einzelnen Funktionen eingerichtet werden. Sie finden die Videos unter folgender Adresse: avm.de/fritz.clips...
Feedback zur FRITZ!Box 28.3 Feedback zur FRITZ!Box Die FRITZ!Box bietet Ihnen an verschiedenen Stellen in der Benutzeroberfläche die Möglichkeit, Ihr ganz konkretes Feed- back an AVM zu senden. Sie können uns damit unterstützen, die FRITZ!Box kontinuierlich zu verbessern. Bei der Übermittlung Ihres Feedbacks werden nur rein techni- sche und keinerlei persönliche Daten an AVM übermittelt.
Sprachinhalte und Rufnummern werden nicht an AVM über- tragen. 28.4 Unterstützung durch das Support-Team Gehen Sie bei FRITZ!Box-Problemen wie folgt vor: Wenn Sie Fragen zur Inbetriebnahme der FRITZ!Box ha- ben, lesen Sie bitte folgende Kapitel: – Bevor Sie die FRITZ!Box anschließen Seite 17 –...
Seite 197
Sie unseren Support auch telefonisch. Vorbereitung Anruf Bereiten Sie bitte folgende Informationen für Ihren Anruf vor: • FRITZ!Box Zu welcher FRITZ!Box benötigen Sie Hilfe? Die genaue Bezeichnung Ihres Gerätes finden Sie auf der Geräte- unterseite. • Seriennummer der FRITZ!Box Die Seriennummer finden Sie auf der Geräteunterseite.
Kunden aus Österreich 0043 1 267 56 02 Kunden aus der Schweiz 0041 44 242 86 04 28.5 AVM-Kleinteileversand Falls Sie ein Ersatzteil für Ihre FRITZ!Box 7490 benötigen, dann erreichen Sie den AVM-Kleinteileversand unter folgen- der E-Mail-Adresse: zubehoer@avm.de FRITZ!Box 7490...
Verlängerung noch einen Neubeginn der Garantie- zeit. Sollten wir einen Garantieanspruch ablehnen, so ver- jährt dieser spätestens sechs Monate nach unserer Ableh- nung. Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). FRITZ!Box 7490...
DEUTSCHLAND DEUTSCHLAND Marken: Kennzeichen wie AVM, FRITZ! und FRITZ!Box (Produktnamen und Logos) sind geschützte Marken der AVM GmbH. Microsoft, Windows und das Windows Logo sind Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Apple, App Store, iPhone, iPod und iPad sind Marken der Apple Inc.
CE-Konformitätserklärung Der Hersteller AVM GmbH Alt-Moabit 95 10559 Berlin DEUTSCHLAND erklärt hiermit, dass das Produkt FRITZ!Box 7490 ADSL-WLAN-Router den folgenden Richtlinien entspricht: 1999/5/EG R&TTE-Richtlinie: Funkanlagen und Telekommunikati- onsendeinrichtungen 2009/125/EG EU-Richtlinie: Umweltgerechte Gestaltung energiebetrie- bener Produkte 2011/65/EU EU-Richtlinie: Beschränkung der Verwendung bestimm- ter gefährlicher Stoffe in Elektro- und Elektronikgeräten...
Richtlinien und deut- schem Elektro- und Elektronikgerätegesetz (ElektroG) nicht über den Hausmüll entsorgt werden. Bringen Sie FRITZ!Box 7490 und alle im Lieferumfang enthal- tenen Elektronikteile und Geräte nach der Verwendung zu ei- ner zuständigen Sammelstelle für elektrische und elektro- nische Altgeräte.
Bohrschablone Im Folgenden finden Sie eine Bohrschablone. Die Bohrschablone er- leichtert Ihnen das Markieren der Bohrlöcher für die Wandmontage der FRITZ!Box. FRITZ!Box 7490...
Seite 204
Drucken Sie diese Seite unbedingt mit 100 % aus. Nehmen Sie keinen Zoom, keine Größenanpassung, Druckanpassung oder Skalierung in den Einstellungen Ihres Druckers vor.
