PROJECTOR MANUAL
1. COMPOSANTS DU SYSTÈME
PROJECTOR
1.1 UNITÉ DE MÉDIUMS/AIGUS
-6 dB SIGNAL/
SOFT LIMIT/
MID THROW
FULL LIMIT
0 dB
LONG THROW INPUT THROUGH GAIN HF MF
®
PROJECTOR PROJECTOR PROJECTOR
MADE IN GERMANY 600 W RMS MID-HIGH UNIT
MAINS
INPUT
POWER
NRTL (Fairfield) NRTL (Fairfield)
UL 6500 UL 6500
ON
OFF
CIRCUIT
BREAKER
117 V~ 6.0 A
TURN OFF SYSTEM
50 - 60 HZ
BEFORE RESETTING
MAX. POWER CONSUMPTION 950 VA CIRCUIT BREAKER!
CAUTION!
TO PREVENT THE RISK OF FIRE AND SHOCK HAZARD
DON´T EXPOSE THIS APPLIANCE TO MOISTURE OR
RAIN. DO NOT OPEN CASE.
NO USER SERVICEABLE PARTS INSIDE.
MID-HIGH
Ser.No.
La « tête » du système actif PROJECTOR abrite un haut-parleur B&C
de 12" et un moteur B&C de 2", tous deux disposés dans des pavillons
60° x 40° concentriques, ainsi que l'électronique active complète. Vous
pouvez choisir entre deux corrections de fréquences (pour courtes et
moyennes portées ou pour longues portées) grâce à un commutateur Mid
Throw / Long Throw. Le commutateur doit être réglé sur Mid Throw pour
les distances jusqu'à 20 m et sur Long Throw pour les distances
supérieures. Le « tête » est aussi équipé de roulettes d'origine ainsi que,
pour le mode en accroche de rails Aeroquip des deux côtés et dans
l'évidement situé au bas de la face arrière de l'ebenisterie.

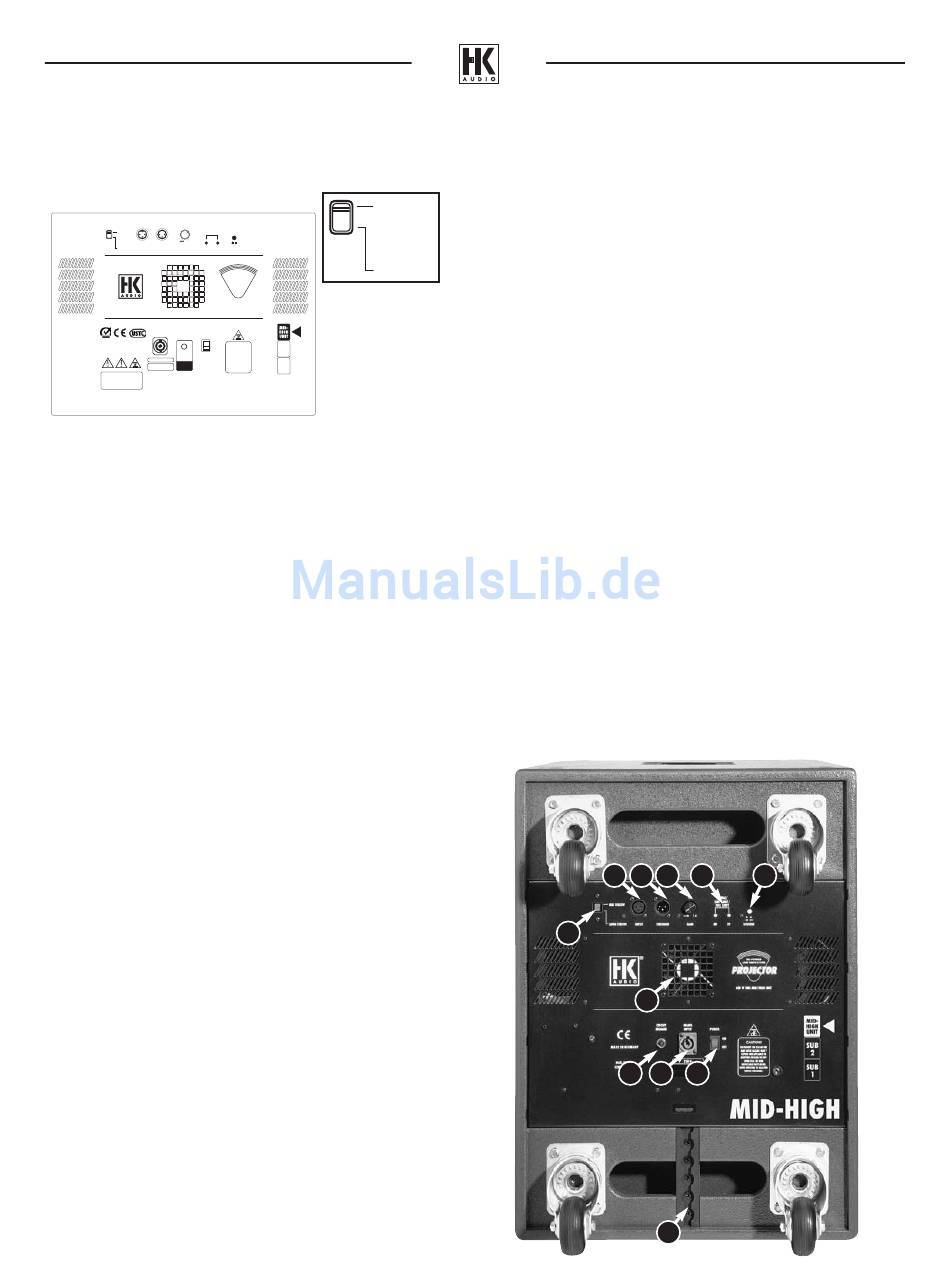

Vue arrière
1. INPUT
Prise d'entrée symétrisée électroniquement pour le signal de la table de
mixage (1 = masse, 2 = +, 3 = -).
2. THROUGH
Sortie parallèle pour transmettre le signal LINE, p. ex. à d'autres systèmes,
composants, étages de puissance de contrôle, etc.
3. GAIN
Potentiomètre adaptant l'étage de puissance au signal d'entrée, de
manière à éviter les distorsions si le niveau du signal n'est pas adéquat.
4. DEL POUR LE CIRCUIT DE LIMITEUR DES MEDIUMS (MF) ET
DES AIGUS (HF
Indique l'état du circuit de limiteur : vert = Signal, jaune = Soft Limit,
rouge = Full Limit. ATTENTION ! Il ne s'agit pas d'une DEL Clip. Elle peut
de temps à autre s'allumer en rouge pour indiquer que le circuit de
limiteur fonctionne à plein régime. L'état du circuit de limiteur des
médiums et des aigus est toujours indiqué par une DEL individuelle.
5. GROUND
Commutateur séparant la masse du signal et celle du boîtier en présence
de problèmes de ronflement. La masse est séparée quand il est enfoncé.
22
MID THROW
ON LIFT
GROUND
LONG THROW
SELF-POWERED
LONG THROW SYSTEM
CAUTION!
SUB
TO PREVENT THE RISK OF FIRE
2
AND SHOCK HAZARD DON´T
EXPOSE THIS APPLIANCE TO
MOISTURE OR RAIN. DO NOT
OPEN CASE; NO USER
SUB
SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
1
SERVICE PERSONNEL.
6. COMMUTATEUR MID THROW/LONG THROW ce grande
Sélecteur pour courtes/moyennes portées (MID THROW) ou longues
portées (LONG THROW). En mode LONG THROW, les aigus sont amplifiés
d'environ 3 dB par l'égaliseur du système, de façon à éviter les pertes
d'aigus sur de plus grandes distances. Réglez le commutateur sur MID
THROW pour des portées maximales de 20 m et sur LONG THROW pour
des portées supérieures.
7. UNITE DU VENTILATEUR
Ce ventilateur refroidit les modules de l'étage de puissance. Vérifiez
toujours que le ventilateur et les fentes d'aération ne sont pas encrassés.
Veillez à maintenir une circulation d'air parfaite.
8. CIRCUIT BREAKER
Coupe-circuit automatique qui remplace les traditionnels fusibles. Une fois
l'éventuel défaut éliminé, il suffit d'enfoncer le coupe-circuit qui s'est
déclenché pour remettre le système en service. Attention : avant la
réinitialisation, le système doit toujours être mis hors tension
(interrupteur Power sur "OFF") !
9. MAINS INPUT
Prise Neutrik Powercon pour le cordon d'alimentation électrique.
Ce nouveau système de connexion peut être verrouillé et offre une
protection remarquable en empêchant tout arrachement accidentel du
cordon d'alimentation.
10. INTERRUPTEUR "POWER"
Interrupteur Marche/Arrêt de l'enceinte acoustique. L'interrupteur rouge
s'allume quand le système est sous tension.
11. RAILS AEROQUIP
Pour garantir un mode "accroche" sûr, des câbles métalliques appropriés
peuvent être encliquetés dans ces rails à l'aide de goujons Aeroquip (voir
le chapitre Montage / Superposition).
1 2 3
6
7
8 9
11
PROJECTOR PROJECTOR
4 5
10
