BRIEFKASTEN-KLINGELTABLEAEU AUS EDELSTAHL Art. 259F/P
Beschreibung
Der Art. 259F/P ist ein Briefkasten-Klingeltableau aus Edelstahl AISI 316 für
Elvox Due Fili Systeme mit eingebauter Farbkamera und Sprechstelle. Er
besteht aus einem Kasten und einer Frontplatte und ist für Unterputz- und
Aufputzmontage vorgesehen, mit front- oder rückseitiger Postentnahme.
Der ebenfalls aus Edelstahl bestehende Regenschutzrahmen ist in die Struk-
tur integriert. Inkl. hochauflösender Farbkamera mit 1/4" CCD-Sensor, 480
TV-Linien, 3 mm Objektiv, F 2,8 und manuell vertikal neigbar.
Mit zwei Tasten, mit denen derselbe Ruf (ID 1) durchgeführt werden kann,
und die für die Durchführung zweier verschiedener Rufe programmiert wer-
den können. Die Installation von Zusatzmodulen zur Erweiterung der Ru-
fanzahl ist nicht möglich.
An das Briefkasten-Klingeltableau Art. 259F/P kann eine zusätzliche externe
Kamera angeschlossen werden, die abwechselnd mit oder anstelle der ein-
gebauten Kamera betrieben werden kann. Die zweite Kamera wird an die
Klemmen V und MV angeschlossen und über das Netzteil Art. 6982 versorgt
(siehe Anschlussplan auf Seite 11). Für den Betrieb der externen Kamera
müssen der DIP-Schalter T2 und die Steckbrücke INT/EXT so eingestellt
werden, wie nachstehend im Abschnitt "Hardware-Einstellungen" erklärt.
Das Klingeltableau kann sowohl alleine als auch zusammen mit anderen
Klingeltableaus eingesetzt werden. Auf jeden Fall muss ein Klingeltableau
als Master und die anderen als Slave definiert werden.
Hinweis: Für eine eventuelle Änderung der Default-Parameter ist das
Programmiergerät Art. 950C oder die PC-Software SaveProg (Art.
69CD) und die Schnittstellen Art. 692I oder Art. 692I/U erforderlich.

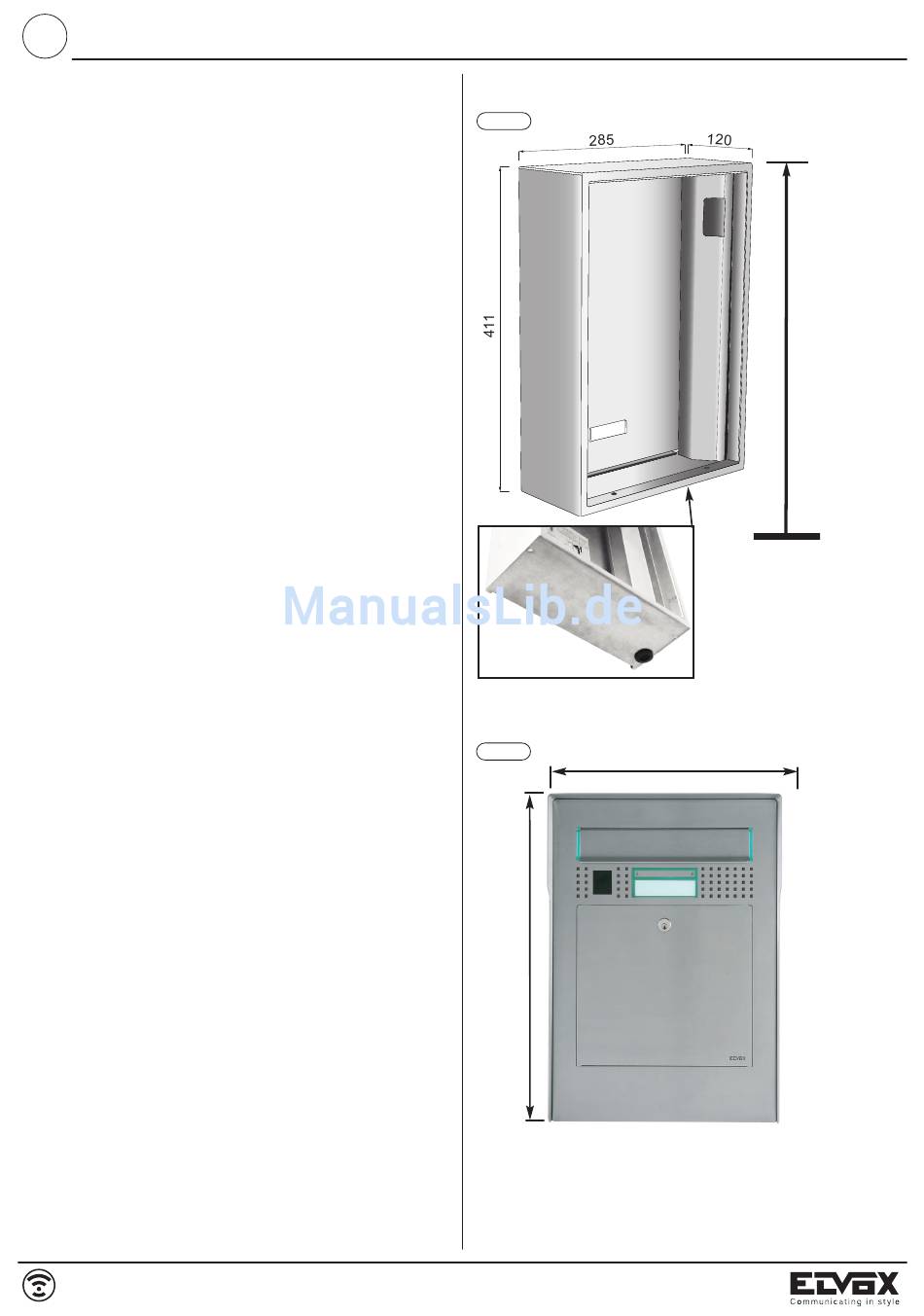

Kastenabmessungen: 285x411x120 mm (Breite x Höhe x Tiefe).
Fig. 1
Abmessungen Außenrahmen: 308x430x40 mm (Breite x Höhe x Tiefe).
Fig. 2
430
Tiefe Frontplatte 40 mm
2/24
1,40 ÷ 1,65
Detail A:
Mit Gummikappe ge-
schützter Öffnung für
den Kabeldurchgang.
308
