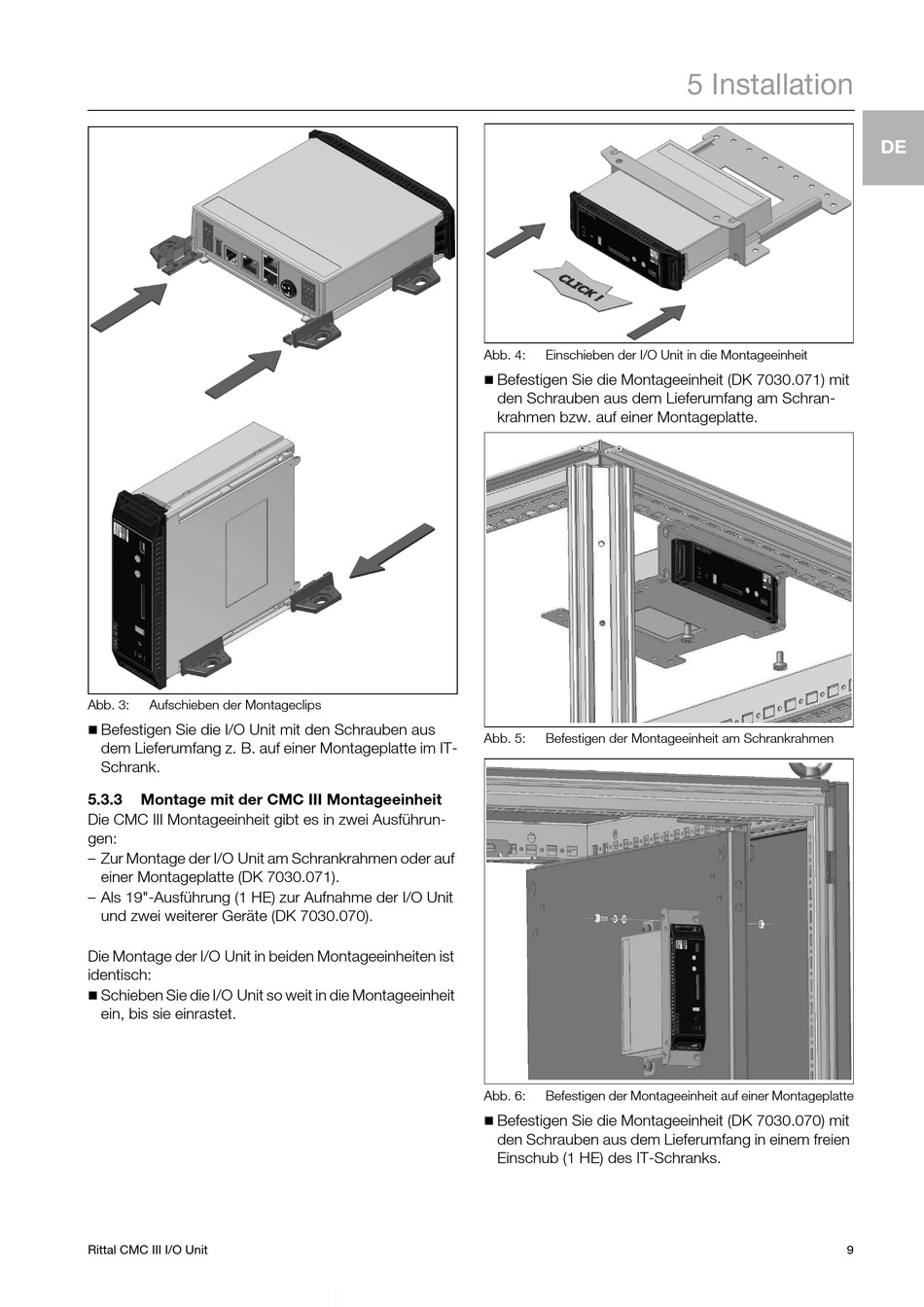

Abb. 3: Aufschieben der Montageclips

Befestigen Sie die I/O Unit mit den Schrauben aus
dem Lieferumfang z. B. auf einer Montageplatte im IT-
Schrank.
5.3.3

Montage mit der CMC III Montageeinheit

Die CMC III Montageeinheit gibt es in zwei Ausführun-
gen:
– Zur Montage der I/O Unit am Schrankrahmen oder auf
einer Montageplatte (DK 7030.071).
– Als 19"-Ausführung (1 HE) zur Aufnahme der I/O Unit
und zwei weiterer Geräte (DK 7030.070).
Die Montage der I/O Unit in beiden Montageeinheiten ist
identisch:

Schieben Sie die I/O Unit so weit in die Montageeinheit
ein, bis sie einrastet.
Rittal CMC III I/O Unit
Abb. 4: Einschieben der I/O Unit in die Montageeinheit

Befestigen Sie die Montageeinheit (DK 7030.071) mit
den Schrauben aus dem Lieferumfang am Schran-
krahmen bzw. auf einer Montageplatte.
Abb. 5: Befestigen der Montageeinheit am Schrankrahmen
Abb. 6: Befestigen der Montageeinheit auf einer Montageplatte

Befestigen Sie die Montageeinheit (DK 7030.070) mit
den Schrauben aus dem Lieferumfang in einem freien
Einschub (1 HE) des IT-Schranks.
