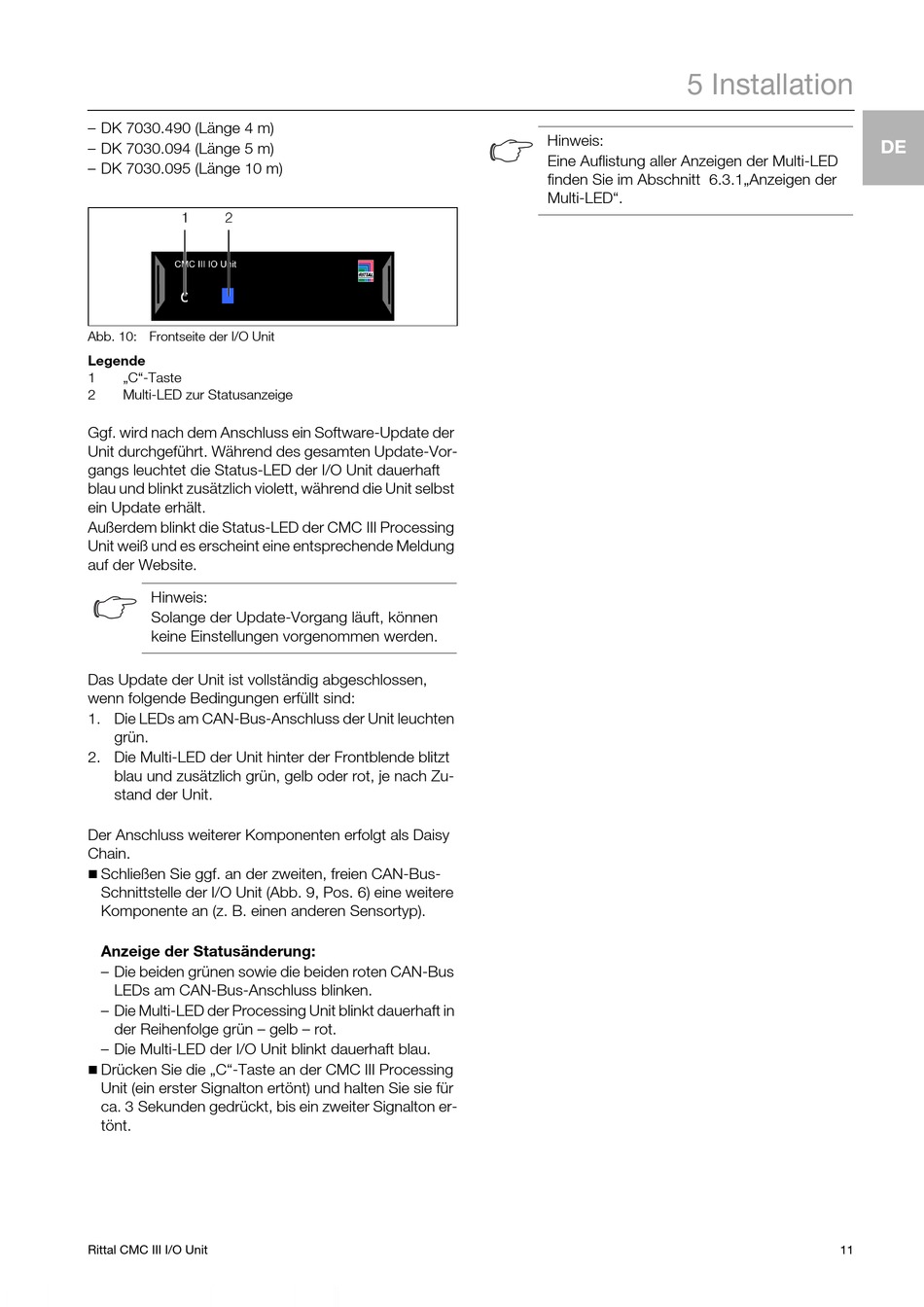

– DK 7030.490 (Länge 4 m)
– DK 7030.094 (Länge 5 m)
– DK 7030.095 (Länge 10 m)
Abb. 10: Frontseite der I/O Unit
Legende
1 „C"-Taste
2 Multi-LED zur Statusanzeige
Ggf. wird nach dem Anschluss ein Software-Update der
Unit durchgeführt. Während des gesamten Update-Vor-
gangs leuchtet die Status-LED der I/O Unit dauerhaft
blau und blinkt zusätzlich violett, während die Unit selbst
ein Update erhält.
Außerdem blinkt die Status-LED der CMC III Processing
Unit weiß und es erscheint eine entsprechende Meldung
auf der Website.
Hinweis:
Solange der Update-Vorgang läuft, können
keine Einstellungen vorgenommen werden.
Das Update der Unit ist vollständig abgeschlossen,
wenn folgende Bedingungen erfüllt sind:
1. Die LEDs am CAN-Bus-Anschluss der Unit leuchten
grün.
2. Die Multi-LED der Unit hinter der Frontblende blitzt
blau und zusätzlich grün, gelb oder rot, je nach Zu-
stand der Unit.
Der Anschluss weiterer Komponenten erfolgt als Daisy
Chain.

Schließen Sie ggf. an der zweiten, freien CAN-Bus-
Schnittstelle der I/O Unit (Abb. 9, Pos. 6) eine weitere
Komponente an (z. B. einen anderen Sensortyp).
Anzeige der Statusänderung:
– Die beiden grünen sowie die beiden roten CAN-Bus
LEDs am CAN-Bus-Anschluss blinken.
– Die Multi-LED der Processing Unit blinkt dauerhaft in
der Reihenfolge grün – gelb – rot.
– Die Multi-LED der I/O Unit blinkt dauerhaft blau.

Drücken Sie die „C"-Taste an der CMC III Processing
Unit (ein erster Signalton ertönt) und halten Sie sie für
ca. 3 Sekunden gedrückt, bis ein zweiter Signalton er-
tönt.
Rittal CMC III I/O Unit
5 Installation
Hinweis:
Eine Auflistung aller Anzeigen der Multi-LED
finden Sie im Abschnitt 6.3.1„Anzeigen der
Multi-LED".
