5 Installation
DE

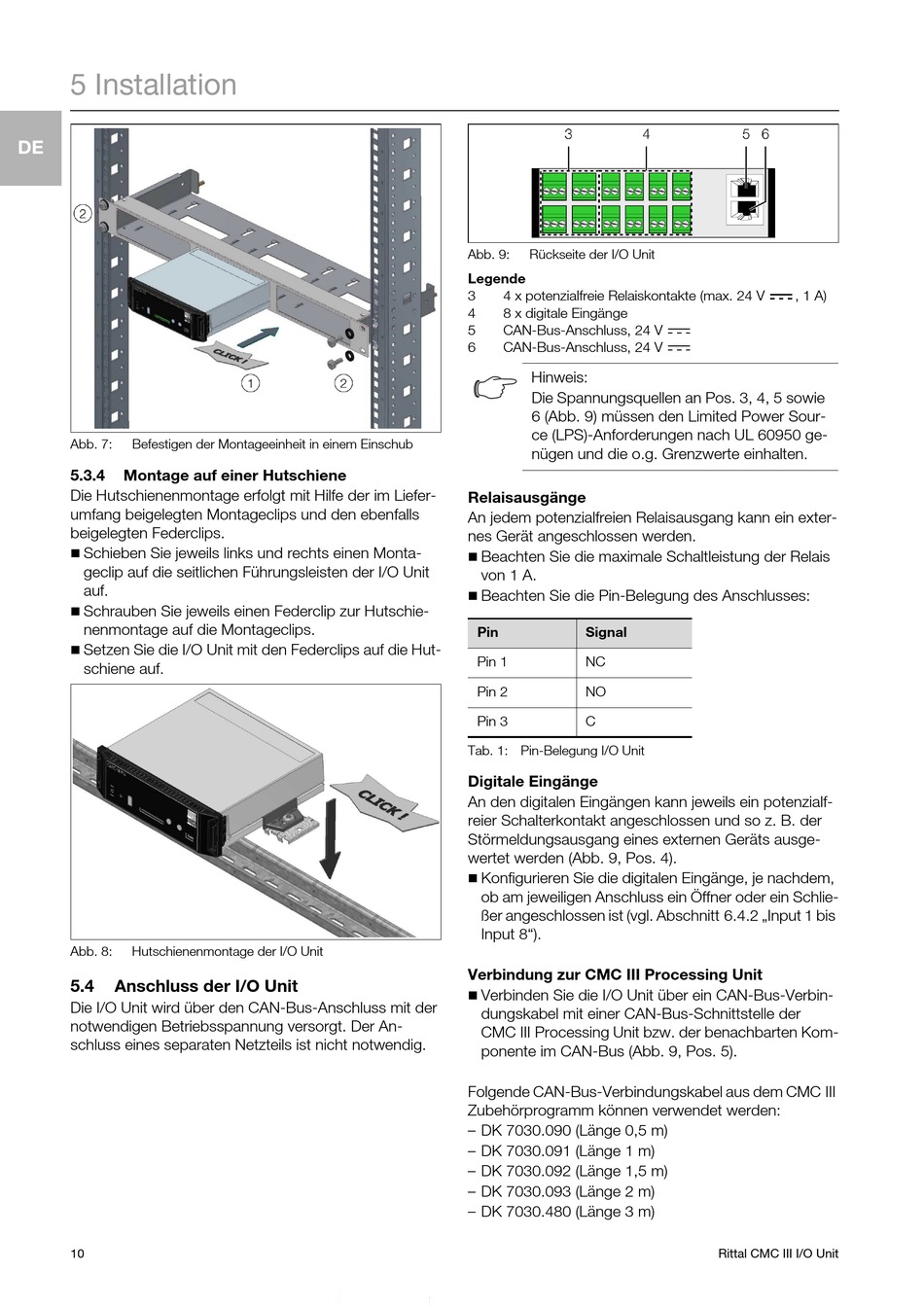

Abb. 7: Befestigen der Montageeinheit in einem Einschub
5.3.4

Montage auf einer Hutschiene

Die Hutschienenmontage erfolgt mit Hilfe der im Liefer-
umfang beigelegten Montageclips und den ebenfalls
beigelegten Federclips.

Schieben Sie jeweils links und rechts einen Monta-
geclip auf die seitlichen Führungsleisten der I/O Unit
auf.

Schrauben Sie jeweils einen Federclip zur Hutschie-
nenmontage auf die Montageclips.

Setzen Sie die I/O Unit mit den Federclips auf die Hut-
schiene auf.
Abb. 8: Hutschienenmontage der I/O Unit
5.4

Anschluss der I/O Unit

Die I/O Unit wird über den CAN-Bus-Anschluss mit der
notwendigen Betriebsspannung versorgt. Der An-
schluss eines separaten Netzteils ist nicht notwendig.
10
Abb. 9: Rückseite der I/O Unit
Legende
3 4 x potenzialfreie Relaiskontakte (max. 24 V
4 8 x digitale Eingänge
5 CAN-Bus-Anschluss, 24 V
6 CAN-Bus-Anschluss, 24 V
Hinweis:
Die Spannungsquellen an Pos. 3, 4, 5 sowie
6 (Abb. 9) müssen den Limited Power Sour-
ce (LPS)-Anforderungen nach UL 60950 ge-
nügen und die o.g. Grenzwerte einhalten.
Relaisausgänge
An jedem potenzialfreien Relaisausgang kann ein exter-
nes Gerät angeschlossen werden.

Beachten Sie die maximale Schaltleistung der Relais
von 1 A.

Beachten Sie die Pin-Belegung des Anschlusses:
Pin Signal
Pin 1 NC
Pin 2 NO
Pin 3 C
Tab. 1: Pin-Belegung I/O Unit
Digitale Eingänge
An den digitalen Eingängen kann jeweils ein potenzialf-
reier Schalterkontakt angeschlossen und so z. B. der
Störmeldungsausgang eines externen Geräts ausge-
wertet werden (Abb. 9, Pos. 4).

Konfigurieren Sie die digitalen Eingänge, je nachdem,
ob am jeweiligen Anschluss ein Öffner oder ein Schlie-
ßer angeschlossen ist (vgl. Abschnitt 6.4.2 „Input 1 bis
Input 8").
Verbindung zur CMC III Processing Unit

Verbinden Sie die I/O Unit über ein CAN-Bus-Verbin-
dungskabel mit einer CAN-Bus-Schnittstelle der
CMC III Processing Unit bzw. der benachbarten Kom-
ponente im CAN-Bus (Abb. 9, Pos. 5).
Folgende CAN-Bus-Verbindungskabel aus dem CMC III
Zubehörprogramm können verwendet werden:
– DK 7030.090 (Länge 0,5 m)
– DK 7030.091 (Länge 1 m)
– DK 7030.092 (Länge 1,5 m)
– DK 7030.093 (Länge 2 m)
– DK 7030.480 (Länge 3 m)
, 1 A)
Rittal CMC III I/O Unit
