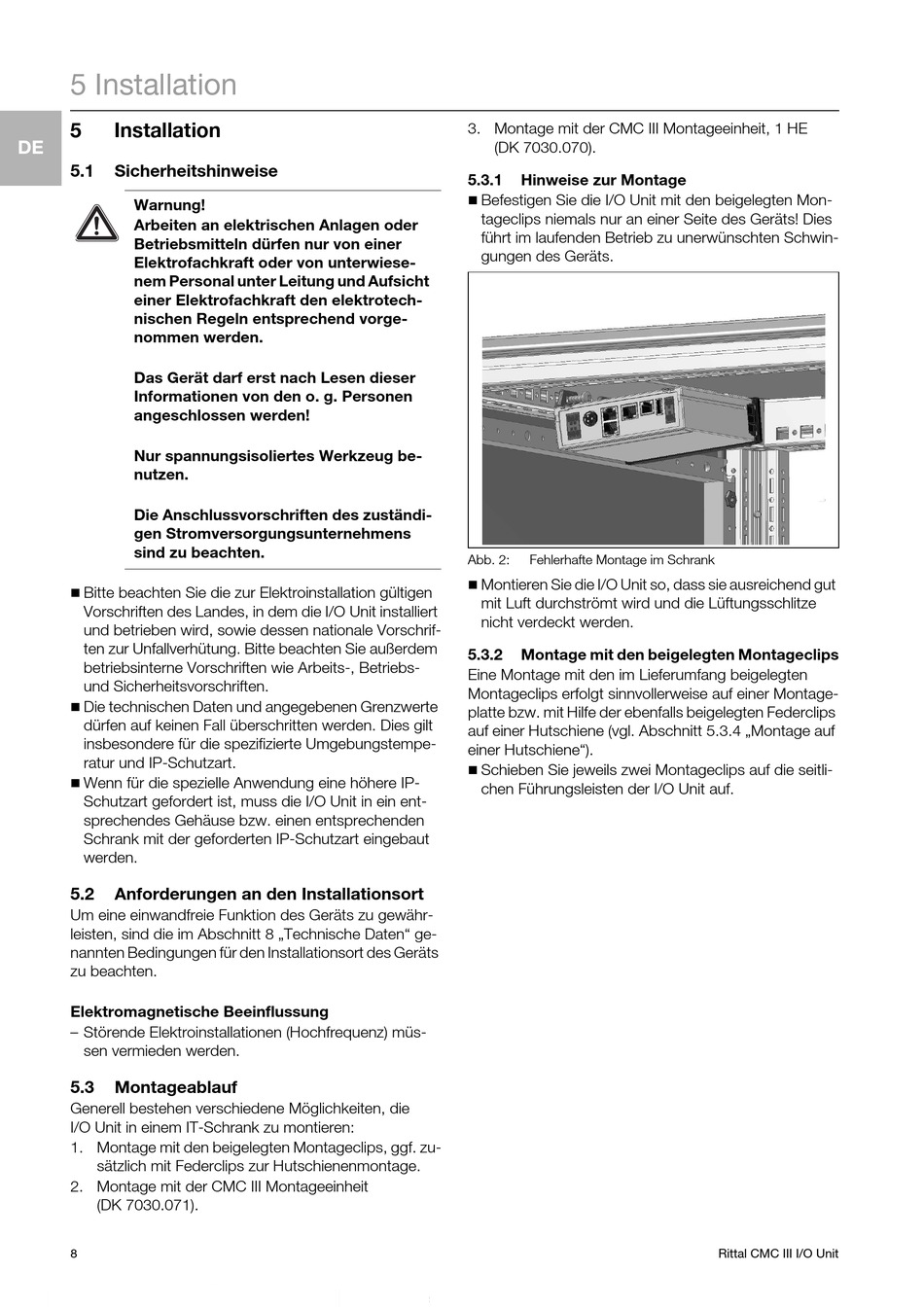

5 Installation

5 Installation
DE
5.1

Sicherheitshinweise

Warnung!
Arbeiten an elektrischen Anlagen oder
Betriebsmitteln dürfen nur von einer
Elektrofachkraft oder von unterwiese-
nem Personal unter Leitung und Aufsicht
einer Elektrofachkraft den elektrotech-
nischen Regeln entsprechend vorge-
nommen werden.
Das Gerät darf erst nach Lesen dieser
Informationen von den o. g. Personen
angeschlossen werden!
Nur spannungsisoliertes Werkzeug be-
nutzen.
Die Anschlussvorschriften des zuständi-
gen Stromversorgungsunternehmens
sind zu beachten.

Bitte beachten Sie die zur Elektroinstallation gültigen
Vorschriften des Landes, in dem die I/O Unit installiert
und betrieben wird, sowie dessen nationale Vorschrif-
ten zur Unfallverhütung. Bitte beachten Sie außerdem
betriebsinterne Vorschriften wie Arbeits-, Betriebs-
und Sicherheitsvorschriften.

Die technischen Daten und angegebenen Grenzwerte
dürfen auf keinen Fall überschritten werden. Dies gilt
insbesondere für die spezifizierte Umgebungstempe-
ratur und IP-Schutzart.

Wenn für die spezielle Anwendung eine höhere IP-
Schutzart gefordert ist, muss die I/O Unit in ein ent-
sprechendes Gehäuse bzw. einen entsprechenden
Schrank mit der geforderten IP-Schutzart eingebaut
werden.
5.2

Anforderungen an den Installationsort

Um eine einwandfreie Funktion des Geräts zu gewähr-
leisten, sind die im Abschnitt 8 „Technische Daten" ge-
nannten Bedingungen für den Installationsort des Geräts
zu beachten.
Elektromagnetische Beeinflussung
– Störende Elektroinstallationen (Hochfrequenz) müs-
sen vermieden werden.
5.3

Montageablauf

Generell bestehen verschiedene Möglichkeiten, die
I/O Unit in einem IT-Schrank zu montieren:
1. Montage mit den beigelegten Montageclips, ggf. zu-
sätzlich mit Federclips zur Hutschienenmontage.
2. Montage mit der CMC III Montageeinheit
(DK 7030.071).
8
3. Montage mit der CMC III Montageeinheit, 1 HE
(DK 7030.070).
5.3.1

Hinweise zur Montage


Befestigen Sie die I/O Unit mit den beigelegten Mon-
tageclips niemals nur an einer Seite des Geräts! Dies
führt im laufenden Betrieb zu unerwünschten Schwin-
gungen des Geräts.
Abb. 2: Fehlerhafte Montage im Schrank

Montieren Sie die I/O Unit so, dass sie ausreichend gut
mit Luft durchströmt wird und die Lüftungsschlitze
nicht verdeckt werden.
5.3.2

Montage mit den beigelegten Montageclips

Eine Montage mit den im Lieferumfang beigelegten
Montageclips erfolgt sinnvollerweise auf einer Montage-
platte bzw. mit Hilfe der ebenfalls beigelegten Federclips
auf einer Hutschiene (vgl. Abschnitt 5.3.4 „Montage auf
einer Hutschiene").

Schieben Sie jeweils zwei Montageclips auf die seitli-
chen Führungsleisten der I/O Unit auf.
Rittal CMC III I/O Unit
